БАНО-57
Зелёный бортовой аэронавигационный огонь
Описание
БАНО-57 — зелёный бортовой аэронавигационный огонь системы внешнего светосигнального оборудования. Он обозначает одну из сторон воздушного судна и совместно с красным бортовым и белым хвостовым огнями помогает определить контур и направление движения самолёта или вертолёта ночью, при ограниченной видимости и во время руления. Это комплектный светильник с корпусом, светофильтром, патроном и креплением.
Полное описаниеСвернуть описание
Назначение и установка
БАНО-57 документирован в составе наружного светотехнического оборудования самолётов Ан-24 и Ан-26. В этих установках красный огонь размещают на левой законцовке крыла, а зелёный — на правой. Светильник крепится непосредственно к планеру через круглое монтажное основание; точное исполнение сверяют с каталогом деталей, электрической схемой и эксплуатационной документацией соответствующей модификации самолёта.
Конструкция и крепление

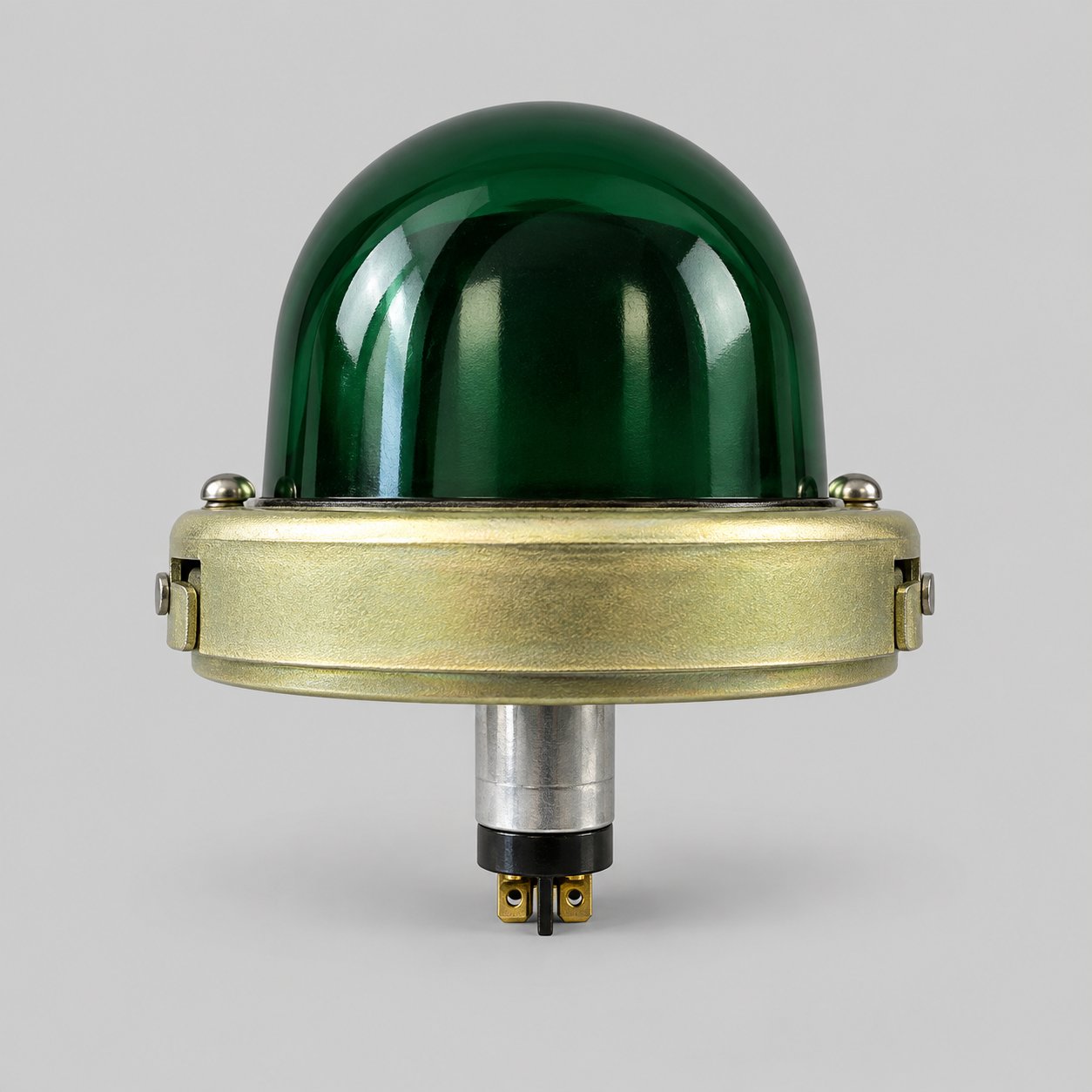

БАНО-57 состоит из металлического корпуса, колпака с удерживающим кольцом и стеклянного светофильтра зелёного цвета. В светильнике применяется авиационная лампа СМ28-70. Четыре крепёжных отверстия диаметром 4,8 мм равномерно расположены по окружности диаметром 67 мм. Патрон и электрические контакты находятся снизу круглого монтажного кольца.
Электрические и эксплуатационные параметры
Номинальное напряжение питания составляет 28 В, мощность лампы — 70 Вт. Цоколь — P20d/21. Для изделия указаны климатические исполнения У2 и Т2 и рабочая температура окружающей среды от −60 до +60 °C. Габариты составляют 86 мм по диаметру и 125 мм по высоте. Масса изделия не превышает 0,41 кг; опубликованная масса нетто — 0,352 кг.
Подбор, проверка и заказ
При подборе сверяют полное обозначение БАНО-57, зелёный светофильтр, лампу СМ28-70, цоколь P20d/21, крепление на четыре отверстия и электрическое подключение. Перед монтажом осматривают светофильтр, удерживающее кольцо, корпус, крепёж, патрон и контакты. Принадлежность к одной группе светотехники не делает БАНО-57 взаимозаменяемым с БАНО-45, БАНО-64 или ОПС-57. Смотрите также БАНО-45, БАНО-64 и ХС-39. Другие изделия представлены в разделе авиационной светотехники; общие сведения доступны в статье об аэронавигационных огнях.
Технические характеристики
- Тип изделия
- Бортовой аэронавигационный огонь
- Обозначение
- БАНО-57
- Альтернативное обозначение
- BANO-57; БАНО 57; BANO 57
- Система
- Внешнее светосигнальное оборудование воздушного судна
- Функция
- Обозначение контура и направления движения воздушного судна
Все характеристикиСвернуть характеристики
- Цвет огня и светофильтра
- Зелёный
- Сторона установки
- Правая для зелёного исполнения
- Конструкция
- Металлический корпус, колпак, удерживающее кольцо и стеклянный светофильтр
- Лампа
- Авиационная СМ28-70
- Номинальное напряжение
- 28 В
- Мощность лампы
- 70 Вт
- Цоколь
- P20d/21
- Крепление
- Четыре отверстия по окружности диаметром 67 мм
- Диаметр крепёжных отверстий
- 4,8 мм
- Габариты
- Ø86 × 125 мм
- Максимальная масса
- 0,41 кг
- Опубликованная масса нетто
- 0,352 кг
- Климатические исполнения
- У2, Т2
- Рабочая температура
- от −60 до +60 °C
- Подтверждённая применяемость
- Самолёты Ан-24 и Ан-26
- Проверка применяемости
- Точное исполнение — по каталогу деталей, электрической схеме и эксплуатационной документации самолёта
