ХС-39
Белый хвостовой аэронавигационный огонь
Описание
ХС-39 — белый хвостовой аэронавигационный огонь системы внешнего освещения воздушного судна. Он обозначает заднюю точку самолёта или вертолёта и помогает наблюдателю определить направление его движения ночью, при рулении и в полёте. ХС-39 является комплектным световым прибором с корпусом, патроном, стеклом и электрическими контактами; это не электронная лампа.
Полное описаниеСвернуть описание
Подтверждённая применяемость
ХС-39 указан в составе светотехнического оборудования Ми-8Т. На этой установке белый хвостовой огонь расположен на обтекателе концевой балки и вместе с бортовыми огнями обозначает контур вертолёта. ХС-39 встречается и в перечнях деталей других воздушных судов, однако применяемость к конкретному борту необходимо подтверждать по каталогу деталей или эксплуатационной документации.
Конструкция и параметры

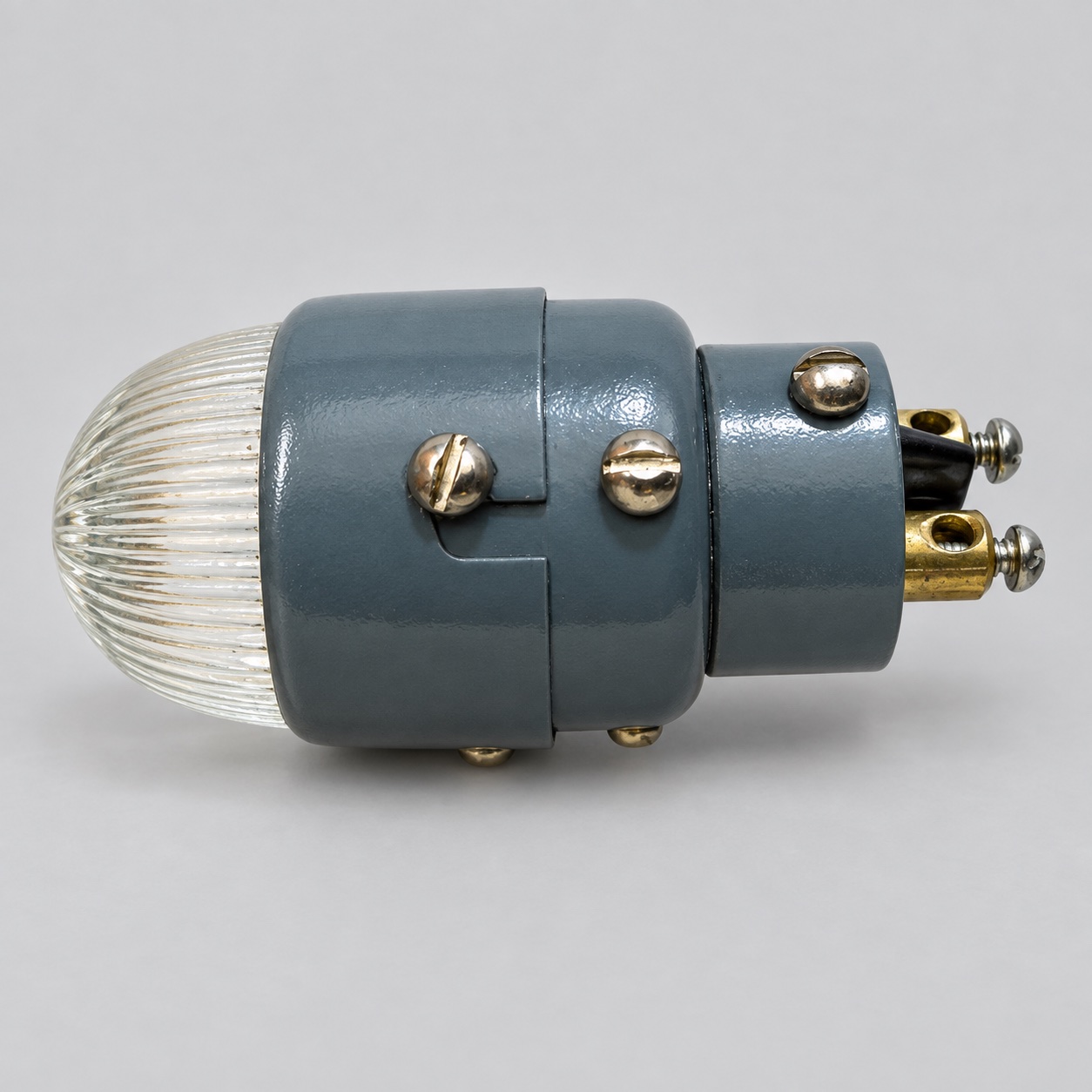

Огонь состоит из окрашенного металлического корпуса, двухконтактного патрона, бесцветного рифлёного стекла и кольца, которое удерживает стекло. Между стеклом и корпусом применяются прокладки для плотной посадки. Подтверждённые параметры: номинальное напряжение 28 В, мощность 10 Вт, световой поток 80 лм и сила света 2 кд. Применяемая лампа — СМ28-10, также обозначаемая СМ15. Технические условия изделия — ТУ 16.535.066-81.
Подбор и проверка
При замене сверяют обозначение ХС-39, напряжение питания, исполнение лампы СМ28-10/СМ15, двухконтактное подключение, способ фиксации стекла и монтажное место. Внешне похожий цилиндрический корпус не подтверждает взаимозаменяемость. Перед установкой проверяют стекло на трещины и помутнение, корпус и крепёж на коррозию и повреждения, а также надёжность патрона и обоих электрических контактов.
Данные для заказа
В запросе укажите количество, тип воздушного судна, требуемые документы и по возможности приложите фото снимаемого изделия. Aviamisto проверит исполнение перед поставкой. Смотрите связанные позиции ХС-2А, ХС-57 и ХС-62. Все изделия собраны в разделе авиационной светотехники; принцип работы аэронавигационных огней описан в Википедии.
Технические характеристики
- Тип изделия
- Белый хвостовой аэронавигационный огонь
- Обозначение
- ХС-39
- Альтернативное обозначение
- HS-39; ХС 39; HS 39
- Система
- Внешнее аэронавигационное освещение
- Функция
- Обозначение задней точки и направления движения воздушного судна
Все характеристикиСвернуть характеристики
- Подтверждённая применяемость
- Обтекатель концевой балки Ми-8Т; для других ВС — только по документации
- Цвет огня
- Белый
- Оптический элемент
- Бесцветное рифлёное стекло
- Корпус
- Окрашенный металлический корпус
- Патрон
- Двухконтактный
- Номинальное напряжение
- 28 В
- Номинальная мощность
- 10 Вт
- Номинальный световой поток
- 80 лм
- Сила света
- 2 кд
- Лампа
- СМ28-10 (СМ15)
- Технические условия
- ТУ 16.535.066-81
- Фиксация стекла
- Крепёжное кольцо со штыковым соединением и винтами
- Основа подбора
- Точное обозначение, лампа, контакты и крепление
- Проверка
- Стекло, прокладки, корпус, крепёж, патрон и контакты
