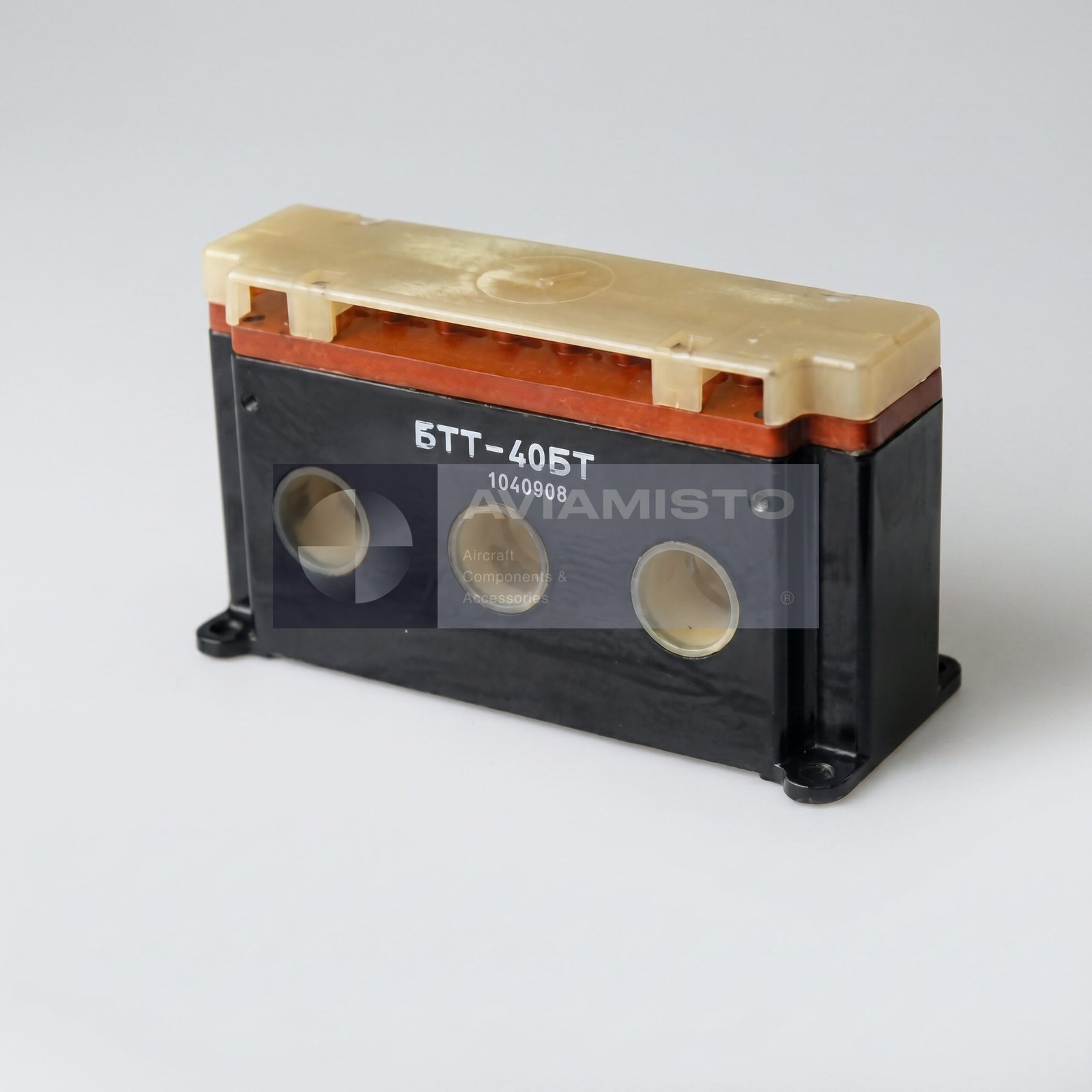

БТТ-40БТ
блок трансформаторов тока
Описание
БТТ-40БТ в системе защиты генератора
БТТ-40БТ — авиационный блок трансформаторов тока, применяемый в системе электроснабжения воздушного судна. Он работает в цепях дифференциальной токовой защиты генераторов переменного тока и их фидеров. Сам блок не вырабатывает электроэнергию и не включает генератор. Его задача — передать в защитную схему сигнал, связанный с током в генераторной линии, чтобы система могла определить неисправность в канале.
Полное описаниеСвернуть описание
Функция защиты генератора через БТТ-40БТ
При нормальной работе генератора токи в контролируемых участках должны соответствовать расчетному балансу. БТТ-40БТ участвует в этой проверке и работает вместе с аппаратурой защиты. Если в генераторе или фидере появляется повреждение, дифференциальная защита получает сигнал для отключения неисправного канала. Это защищает генератор, проводку и подключенное оборудование от последствий внутреннего повреждения или неправильного протекания тока.
БТТ-40БТ в бортовой сети переменного тока
Блок применяется с авиационными генераторами переменного тока, рассчитанными на одиночную работу в системе электроснабжения воздушного судна. Он включается в цепи, где связаны генераторный выход, фидер, защитные реле и контакторы. При обслуживании БТТ-40БТ обычно проверяют вместе с проводкой генератора, цепями трансформаторов тока, блоками защиты, панелями управления генератором и фидерными контакторами. Неисправность в канале защиты не всегда означает отказ самого блока, поэтому перед заменой лучше проверять всю цепь.
Применение БТТ-40БТ на самолетах и вертолетах
БТТ-40БТ применяется на большом перечне советской и российской авиационной техники. В списках применяемости встречаются Ил-18, Ил-62М, Ил-76, Ил-86, Ил-96-300, Ту-154, Ту-204, Як-42, Ан-22, Ан-74, Ан-124, Ми-8 разных модификаций, Ми-8МТВ-1, Ми-171, Ми-26 и Ми-28. Конкретное место установки зависит от типа генератора, схемы распределения питания и защиты конкретного борта. Поэтому изделие нужно подбирать по электрической документации ВС, а не только по типу самолета или вертолета.
Идентификация и заказ БТТ-40БТ
Перед заказом маркировку блока и заводскую этикетку нужно сверить с каталогом деталей, ремонтной документацией или документами приемки изделия. Для складского хранения важны заводская упаковка, штампы ОТК и отметки о приемке, если они требуются заказчику. Отдельно стоит не путать БТТ-40БТ с обозначением BT40: в металлообработке BT40 относится к стандарту инструментального конуса и не имеет отношения к авиационному блоку трансформаторов тока. Изделие также известно под обозначениями BTT-40BT и БТТ-40БТ.
Технические характеристики
- Тип изделия
- Авиационный блок трансформаторов тока
- Функция
- Формирование сигнала для дифференциальной токовой защиты генератора и фидера
- Применение / Где используется
- Системы электроснабжения воздушных судов
- Система / Место установки
- Цепь защиты генератора переменного тока / защита фидера генератора
- Совместимые ВС / техника
- Ил-18, Ил-62М, Ил-76, Ил-86, Ил-96-300, Ту-154, Ту-204, Як-42, Ан-22, Ан-74, Ан-124, Ми-8, Ми-8МТВ-1, Ми-171, Ми-26, Ми-28
Все характеристикиСвернуть характеристики
- Мощность генератора
- 40 кВА
- Номинальный первичный ток
- 111 А при 208 В, 400 Гц
- Выходное напряжение
- 3.3–4.9 В, среднее значение выпрямленного напряжения
- Габариты
- 168 × 72 × 95 мм
- Масса
- Не более 0.85 кг
- Документация
- Этикетка изделия, приемочная документация и документация по системе электроснабжения ВС
- Обозначение
- БТТ-40BT
- Альтернативные обозначения
- BTT40BT; БТТ-40БТ; БТТ40БТ
- Связанные изделия
- ГТ40ПЧ8В, БРН120Т5А-3С, БЗУНП355Г
