БРН120Т5А-3С

БРН120Т5А-3С в системе генерации переменного тока ВС

БРН120Т5А-3С — авиационный блок регулирования напряжения, применяемый в трехфазных системах выработки переменного тока. Он работает в канале управления генератором и удерживает фазное напряжение в заданных пределах при продолжительной работе. Сам блок не является генератором и не распределяет питание по сети. Он участвует в регулировании, главным образом через цепь возбуждения генератора и цепь обратной связи по напряжению. В документации БРН120Т5А-3С обычно проходит вместе с генератором переменного тока, монтажной рамой, амортизационной рамой, цепями управления, защитой и системой распределения электроэнергии.

Функция регулирования напряжения БРН120Т5А-3С

Основная задача БРН120Т5А-3С — автоматическая стабилизация напряжения генератора при изменении нагрузки или частоты вращения. Блок питается от цепи постоянного тока и работает с трехфазными цепями переменного тока стандартных авиационных частот. В рабочем режиме он поддерживает фазное напряжение, необходимое для питания бортовых потребителей. Регулятор имеет ограниченную статическую погрешность и допускает настройку напряжения подстроечным резистором. При обслуживании напряжение проверяют не только на самом блоке, но и на выходе генератора и шинах ВС по условиям, указанным в руководстве.

Устройство блока БРН120Т5А-3С

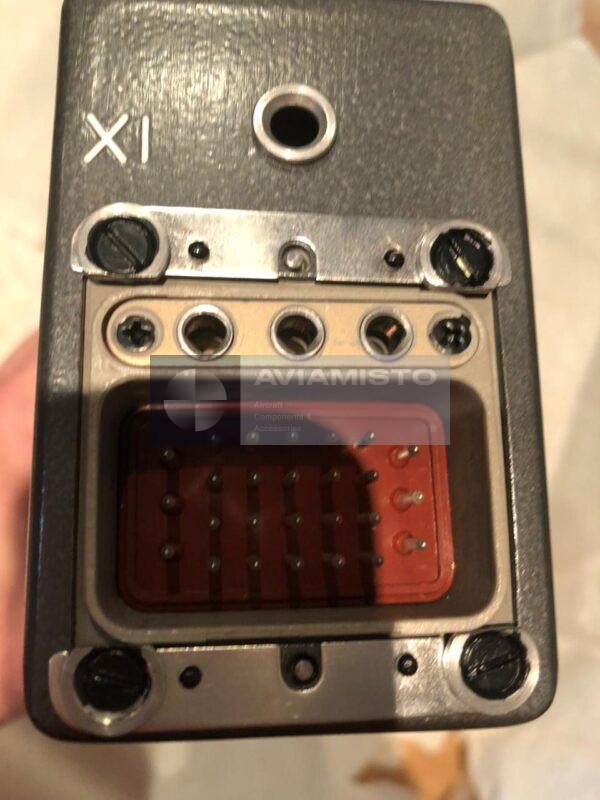

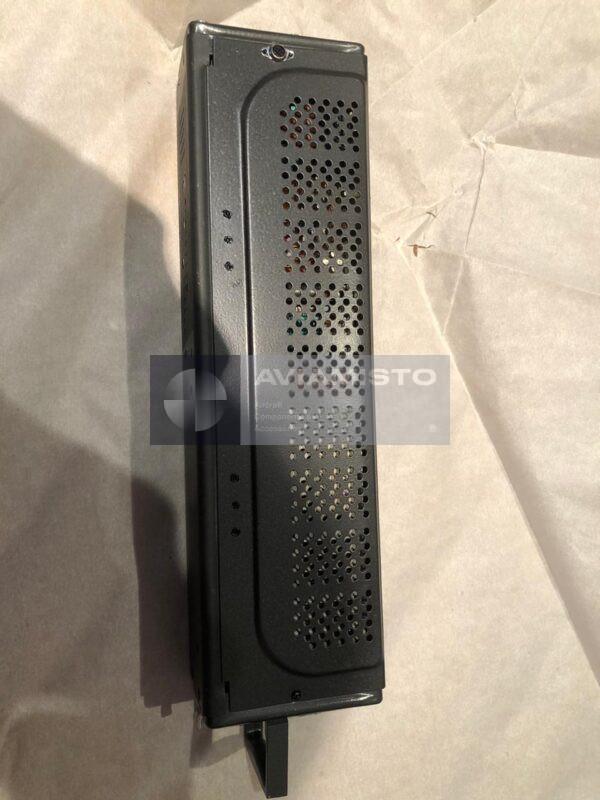

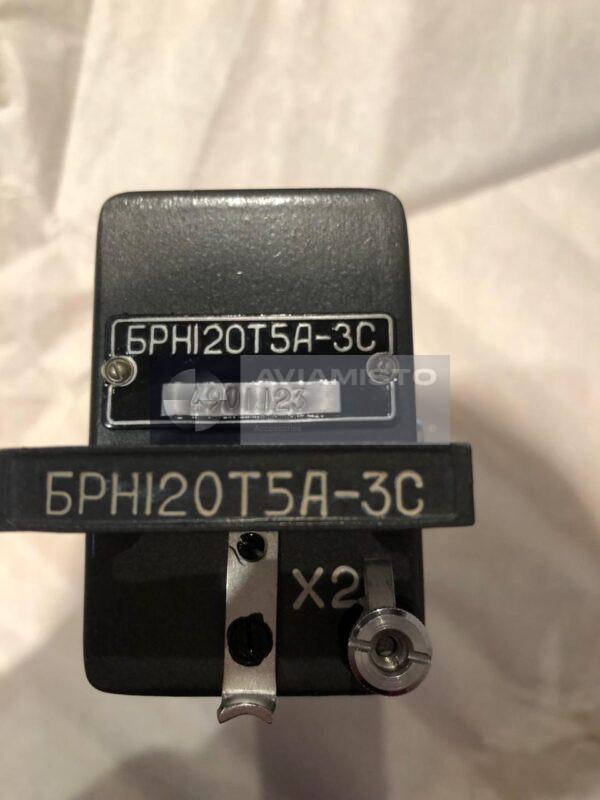

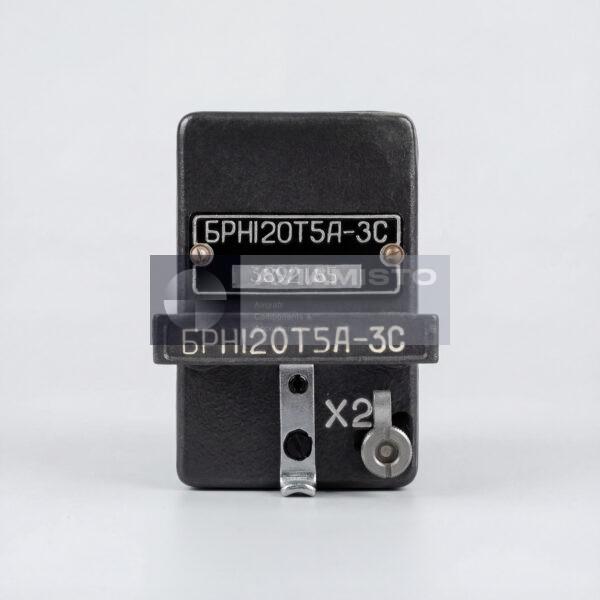

Блок выполнен в виде быстросъемной кассеты, устанавливаемой на монтажную раму. В типовых установках может применяться с рамами РМ-355Г или аналогичными монтажно-амортизационными узлами. Внутри находятся измерительный орган, который фиксирует отклонение напряжения, фазосдвигающее устройство, формирователи импульсов и исполнительный каскад, управляющий возбуждением генератора. Также в схему входят функции реле возбуждения генератора. На передней панели расположен подстроечный резистор для точной установки напряжения. По этой причине блок относится к активным элементам управления генератором, а не к простым устройствам контроля.

Применение BRN120T5A-3S с авиационными генераторами

BRN120T5A-3S применяется в бортовых системах электроснабжения с трехфазными генераторами переменного тока. Блок связан с генераторными системами на базе бесконтактного генератора ГН30НЖ412 и встречается в электрооборудовании вертолетов семейства Ми-8 и Ми-17, включая конфигурации Ми-171Е. Конкретная установка зависит от электрической схемы воздушного судна и утвержденного каталога деталей. В отдельных системах используются раздельные каналы работы, поэтому установленный регулятор нужно сверять по обозначению, разъемам и документации конкретного борта.

Проверка и замена БРН120Т5А-3С

При поиске неисправностей БРН120Т5А-3С проверяют вместе с генератором, цепью возбуждения, напряжением на шинах переменного тока, линией постоянного питания, разъемами, массой и связанными защитными устройствами. Нестабильное напряжение не всегда означает отказ самого регулятора. Похожую картину могут давать генератор, плохой контакт в проводке или неправильная настройка. Перед заказом нужно сверить маркировку блока со снятым изделием, формуляром ВС и документацией производителя. Изделие также известно под обозначениями BRN120T5A-3S и БРН120Т5А-3С.

Тип изделия: Блок регулирования напряжения
Функция: Регулирование и стабилизация напряжения трехфазного генератора
Применение / Где используется: Авиационные электрические системы с трехфазными генераторами
Система / Место установки: Системы выработки и распределения трехфазного переменного тока ВС
Совместимые ВС / техника: Генераторные системы с применением БРН120Т5А-3С; бесконтактный генератор переменного тока ГН30НЖ412; электрооборудование вертолетов семейства Ми-8 / Ми-17, включая Ми-171Е
Рабочее напряжение: 24–29.7 В постоянного тока
Напряжение переменного тока: 22–29 В на фазу, трехфазное, 800 Гц
Номинальное регулируемое напряжение: 117 В на фазу, трехфазное, 400 Гц
Входной ток, постоянный ток: Не более 0.5 А
Входной ток, переменный ток 400 Гц: Не более 0.04 А
Входной ток, переменный ток 800 Гц: Не более 1.3 А
Потери мощности: Не более 20 Вт
Статическая погрешность регулирования напряжения: Не более ±2 В
Диапазон регулирования напряжения: Изменение фазного напряжения +5 В подстроечным резистором −4 В
Диапазон температур: −60 °C до +60 °C
Режим работы: Продолжительный
Масса: Не более 1.9 кг
Тип конструкции: Быстросъемная кассета для установки на монтажную / амортизационную раму
Состояние: В зависимости от поставки
Документация: Паспорт производителя и техническая документация по запросу
