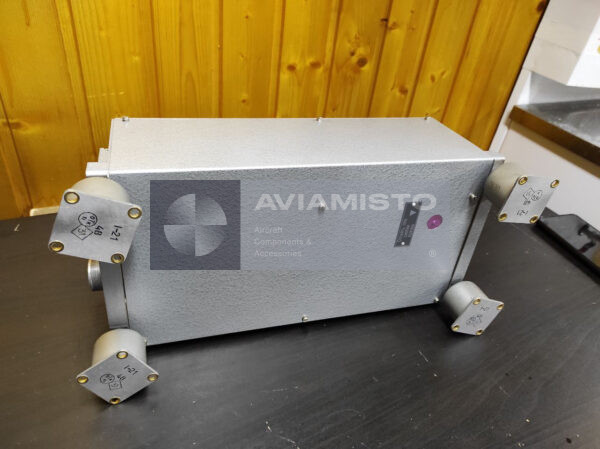

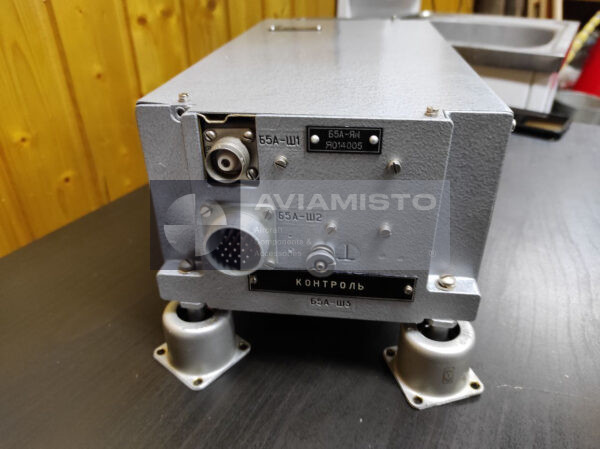

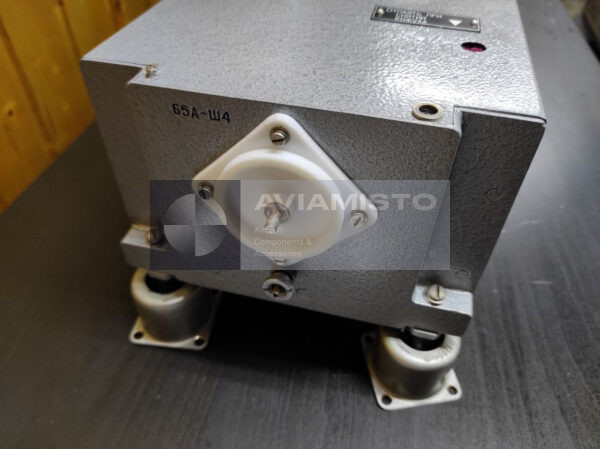

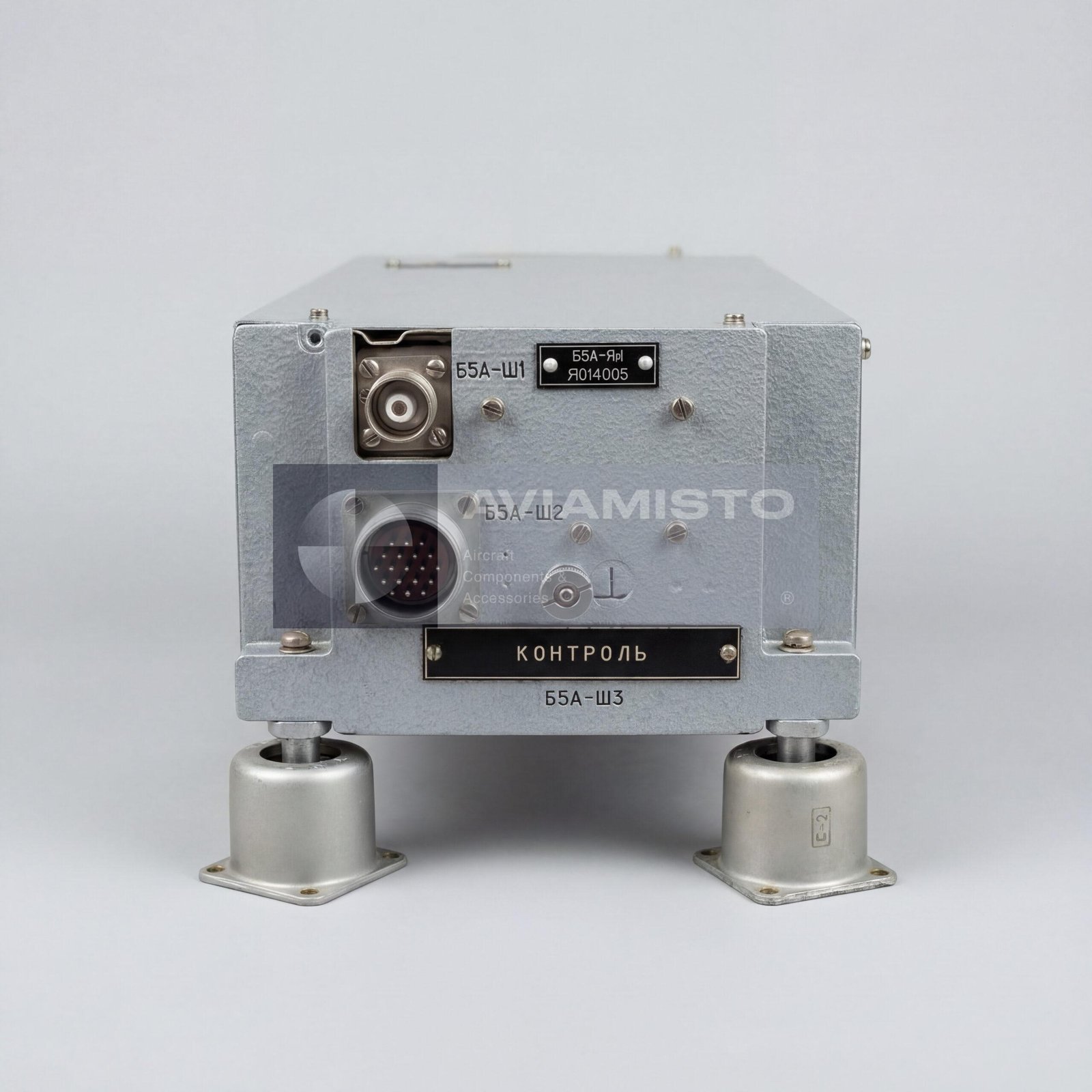

Б5А-Яр1

Б5А-Яр1 в системе радиостанции «Ядро»

Б5А-Яр1 — бортовое антенно-согласующее устройство, применяемое в авиационных коротковолновых радиостанциях семейства «Ядро», включая системы «Ядро-1А1» и «Ядро-1Г1». Блок автоматически согласует КВ-антенну воздушного судна с выходным каскадом передатчика, обеспечивая эффективную передачу радиочастотной мощности в антенно-фидерную систему. Изделие работает только в составе полной бортовой КВ-радиостанции вместе с приемопередатчиком, усилителем мощности, пультом управления, фидером и наружной антенной ВС.

Согласование КВ-антенны через Б5А-Яр1

Б5А-Яр1 выполняет автоматическое согласование комплексного сопротивления бортовой КВ-антенны с выходными цепями передатчика и коаксиальной фидерной линией. Такое согласование необходимо, потому что электрические параметры КВ-антенны меняются в зависимости от рабочей частоты, компоновки установки и типа антенны. За счет подбора индуктивных и емкостных элементов блок снижает потери рассогласования, защищает передатчик от неправильной нагрузки и поддерживает устойчивую дальнюю симплексную радиотелефонную связь.

Автоматическая настройка Б5А-Яр1

Б5А-Яр1 выполняет автоматическую настройку при изменении рабочей частоты радиостанции. Процесс настройки позволяет антенному контуру адаптироваться к выбранной частоте без ручной регулировки экипажем на самом блоке. Это важно для авиационной эксплуатации, поскольку экипаж управляет радиостанцией из кабины, а антенно-согласующее устройство размещается в радиоотсеке. Быстрая автоматическая перестройка позволяет радиостанции быстро выходить в рабочую готовность после выбора частоты и поддерживать связь в пределах КВ-диапазона.

Б5А-Яр1 с радиостанциями «Ядро-1А1» и «Ядро-1Г1»

Антенно-согласующее устройство Б5А-Яр1 применяется с КВ-радиостанциями семейства «Ядро», включая «Ядро-1А1» и «Ядро-1Г1». Оно работает совместно с приемовозбудителем, усилителем мощности, пультом управления и вспомогательными блоками радиостанции. В вертолетных установках блок может работать с тросовой или лучевой КВ-антенной, установленной вдоль фюзеляжа или хвостовой балки. Поэтому устройство нужно проверять вместе с антенной, фидерным кабелем, заземлением, выходом усилителя мощности и системой управления из кабины.

Установка Б5А-Яр1 в радиоотсеке ВС

Б5А-Яр1 устанавливается в радиоотсеке летательного аппарата. На вертолетах семейства Ми-8 / Ми-17 блок может размещаться по правому борту в районе радиооборудования ближе к шпангоутам хвостовой части, в зависимости от модификации ВС и установленной радиостанции. Конструкция рассчитана на условия авиационной эксплуатации, включая вибрацию, перепады температуры и электрические нагрузки бортового оборудования. При обслуживании проверяют разъемы, крепление, вентиляцию, следы перегрева, состояние кабелей и корректность автоматической настройки.

Идентификация и заказ Б5А-Яр1

Изделие может встречаться под обозначениями Б5А-Яр1, Б5А1-ЯР1, B5A-YaR1, B5A-YAR1, B5A-IAR1, B5A-JAR1, B5A-RP1, B5A-P1 или B5A-1A1. В англоязычных складских и экспортных ведомостях оно может быть записано как “Antenna Coupler”, “HF Antenna Coupler”, “Antenna Matching” или “Antenna Couple Unit”. Такие варианты нужно сверять с фактической маркировкой изделия и документацией ВС перед заказом. Для точной поставки желательно указать тип ВС, установленную систему «Ядро», состояние, конфигурацию разъемов, комплект документов и требуется ли только АСУ или более широкий комплект КВ-радиостанции.

Тип изделия: Антенно-согласующее устройство КВ-радиостанции / антенный тюнер
Обозначение: Б5А-Яр1
Альтернативные обозначения: Б5А1-ЯР1, B5A-YaR1, B5A-YAR1, B5A-IAR1, B5A-JAR1, B5A-RP1, B5A-P1, B5A-1A1
Возможные экспортные / складские обозначения: Antenna Coupler, HF Antenna Coupler, Antenna Matching, Antenna Couple Unit
Функция: Автоматическое согласование КВ-антенны с выходным каскадом передатчика
Назначение: Эффективное согласование антенны во всем рабочем КВ-диапазоне
Применение / Где используется: Бортовые КВ-системы радиосвязи
Связанные системы: «Ядро-1А1», «Ядро-1Г1», «Ядро-1» и связанные КВ-радиостанции семейства «Ядро»
Система / Место установки: Радиоотсек летательного аппарата / антенно-фидерная система
Совместимые ВС / техника: Ми-8, Ми-17 и другие ВС с совместимыми КВ-радиостанциями семейства «Ядро»
Диапазон рабочих частот: 2.000–17.999 МГц в зависимости от документации подключенной радиостанции
Входное волновое сопротивление: 50 Ом
Принцип согласования: Автоматический подбор индуктивных и емкостных элементов под сопротивление антенны
Совместимые типы антенн: Тросовые, лучевые или жесткие бортовые КВ-антенны в зависимости от установки на ВС
Совместимая мощность передатчика: Не менее 100 Вт; не менее 50 Вт в диапазоне 12–17.999 МГц, если указано в документации
Типовое время настройки: 5 с
Максимальное время настройки: 9 с
Питание: 27 В постоянного тока ±3.0 В
Охлаждение: Естественное или принудительное в зависимости от установки; возможна защита от перегрева, если предусмотрена исполнением
Место установки: Радиоотсек летательного аппарата
Типовое расположение на Ми-8 / Ми-17: Радиоотсек по правому борту в районе шпангоутов 14–15, в зависимости от модификации
Масса блока: Не более 5.9 кг
Назначенный ресурс: Не менее 17,000 летных часов
Назначенный срок службы: Не менее 20 лет с даты изготовления
Ресурс до первого ремонта: 7,000 летных часов
Межремонтный ресурс: 5,000 летных часов
Срок хранения в упаковке изготовителя: 2 года
Состояние: Указывается при поставке
Документация: Паспорт изготовителя, техническая документация ВС и эксплуатационная документация радиостанции по запросу
