Б10Б-Яр1

Б10Б-Яр1 для радиооборудования семейства «Ядро»

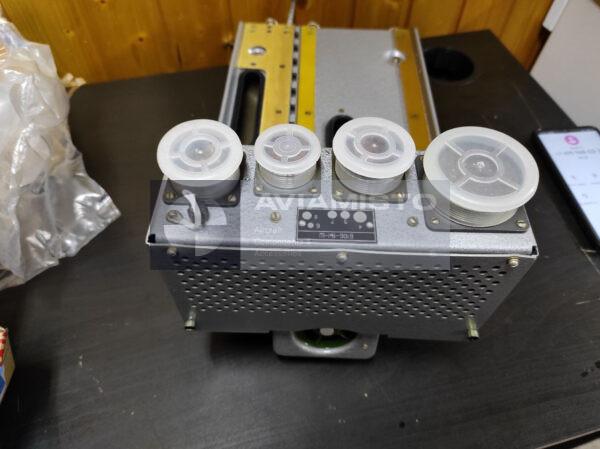

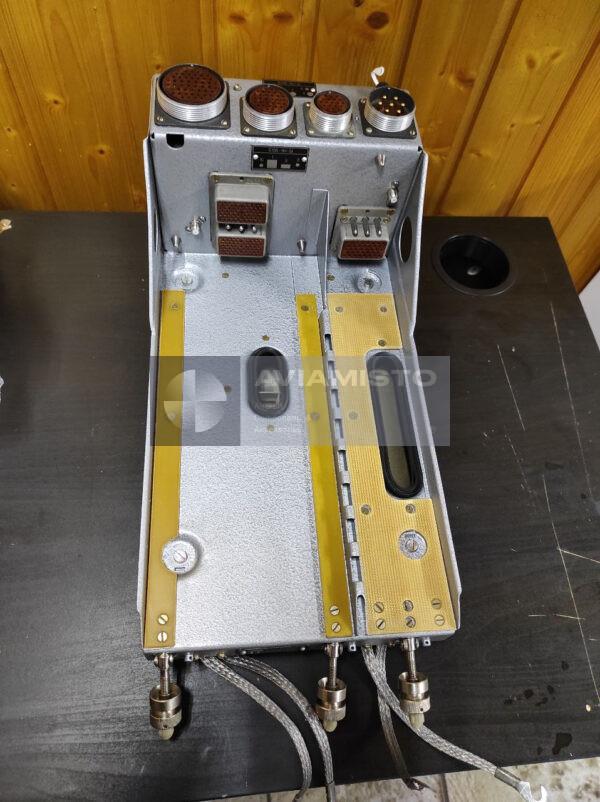

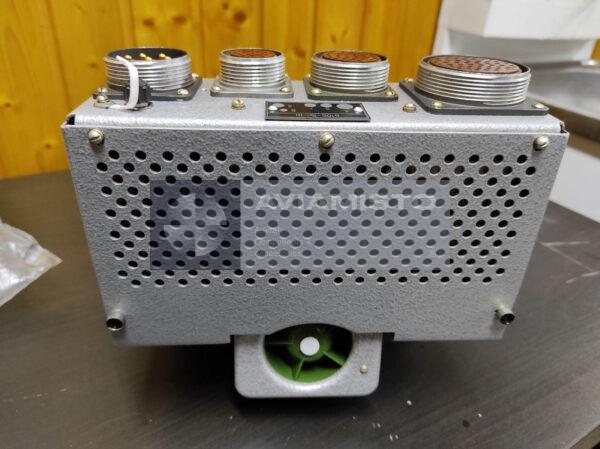

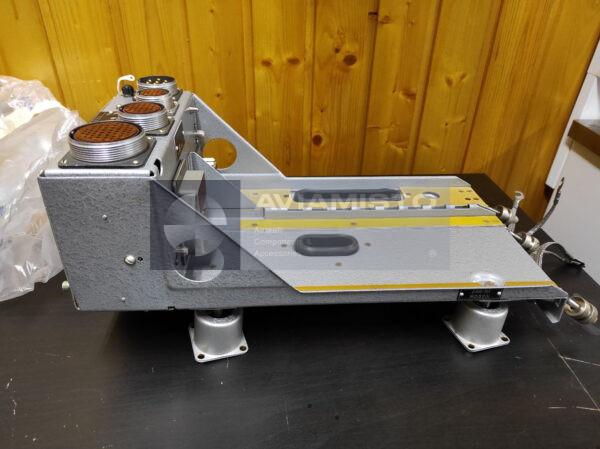

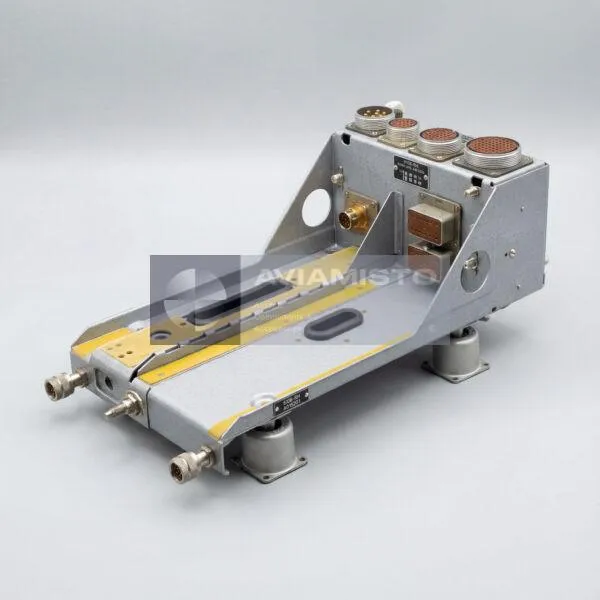

Б10Б-Яр1 — специализированная авиационная амортизационная рама, предназначенная для установки и виброизоляции бортового радиооборудования. Рама применяется как монтажное основание для блоков радиосистем семейства «Ядро», включая комплектацию «Ядро-1А». Изделие относится к вспомогательным механическим компонентам системы радиосвязи, но его роль важна для правильного размещения, вибрационной защиты и устойчивого крепления установленного оборудования.

Виброизоляция радиооборудования через Б10Б-Яр1

Б10Б-Яр1 защищает установленные радиоблоки от вибрационных и ударных нагрузок, возникающих при эксплуатации воздушного судна. Радиооборудование на вертолетах и транспортных самолетах работает в условиях постоянной вибрации, динамических нагрузок, температурных изменений и перемещений конструкции. Амортизационная рама снижает передачу этих нагрузок на установленные блоки, разъемы и внутренние узлы. Это помогает сохранять надежный электрический контакт, уменьшать механические напряжения и поддерживать нормальную работу бортовой радиосвязи.

Б10Б-Яр1 как монтажная база для блоков связи

Рама Б10Б-Яр1 используется как конструктивный элемент для установки приемопередатчиков и других блоков радиосистемы. Она не принимает, не передает, не настраивает и не усиливает радиосигналы. Ее задача механическая: обеспечить фиксированную монтажную базу и виброизолированную опору для оборудования семейства «Ядро». При осмотре раму проверяют вместе с установленным блоком, крепежом, амортизаторами, посадочными точками и конструкцией воздушного судна. Деформация, износ амортизаторов или повреждение креплений могут повлиять на надежность установки.

Применение Б10Б-Яр1 на вертолетах

Б10Б-Яр1 применяется на тяжелых транспортных вертолетах типа Ми-26, а также может использоваться в установках радиооборудования на вертолетах серий Ми-8 и Ми-17, в зависимости от комплектации и документации воздушного судна. Поскольку установочные комплекты радиооборудования могут отличаться по типу ВС, модификации, компоновке оборудования и модернизации, применяемость нужно подтверждать по перечню оборудования, установочной документации радиостанции и руководству по техническому обслуживанию.

Установка Б10Б-Яр1 в радиоотсеке ВС

Б10Б-Яр1 устанавливается в радиоотсеке летательного аппарата. Такое размещение позволяет монтировать основные блоки радиосвязи вне кабины экипажа, сохраняя их связь с кабинными пультами управления и антенными системами воздушного судна. Рама сопрягается с конструкцией ВС и установленными блоками радиостанции «Ядро». При техническом обслуживании проверяют состояние рамы, наличие коррозии, надежность крепления, состояние амортизаторов, соосность установленного блока и совместимость с конкретной конфигурацией радиооборудования.

Идентификация и заказ Б10Б-Яр1

Изделие может встречаться под обозначениями Б10Б-Яр1, Б10Б-ЯР1, B10B-JAPI, B10B-YaR1, B10B-YAR1 или B10B-Yar1. Регистрационный номер может указываться как B-05852, а технические условия — как TU I80.110.024. Эти идентификаторы нужно сверять с фактической маркировкой изделия, перечнем оборудования ВС и установочной документацией радиостанции перед заказом. Для точной поставки желательно указать тип воздушного судна, установленную систему «Ядро», состояние, комплектность рамы, состояние амортизаторов и требования к документам.

Тип изделия: Авиационная амортизационная установочная рама
Обозначение: Б10Б-Яр1
Альтернативные обозначения: Б10Б-ЯР1, B10B-JAPI, B10B-YaR1, B10B-YAR1, B10B-Yar1
Код изделия: B10B-Yar1
Регистрационный номер: B-05852
Технические условия: TU I80.110.024
Код ОКП: 65 1642 5160 07
Функция: Виброзащита и механическое крепление радиооборудования
Назначение: Установка и виброизоляция бортового радиооборудования
Применение / Где используется: Бортовые системы радиосвязи
Связанные системы: Радиосистемы семейства «Ядро», включая «Ядро-1А»
Система / Место установки: Радиоотсек летательного аппарата
Совместимые ВС / техника: Вертолеты Ми-26, а также Ми-8 и Ми-17 в зависимости от установочной документации
Совместимость: Приемопередатчики и радиоблоки систем «Ядро»
Роль в сборке: Конструктивная монтажная база для бортового радиооборудования
Место установки: Радиоотсек летательного аппарата
Состояние: Указывается при поставке
Документация: Паспорт изготовителя, техническая документация ВС и установочная документация радиооборудования по запросу

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
