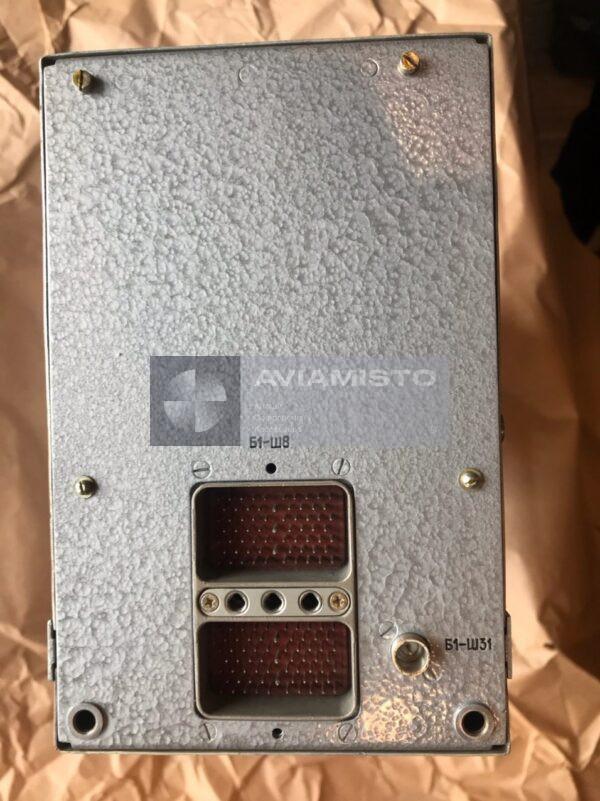

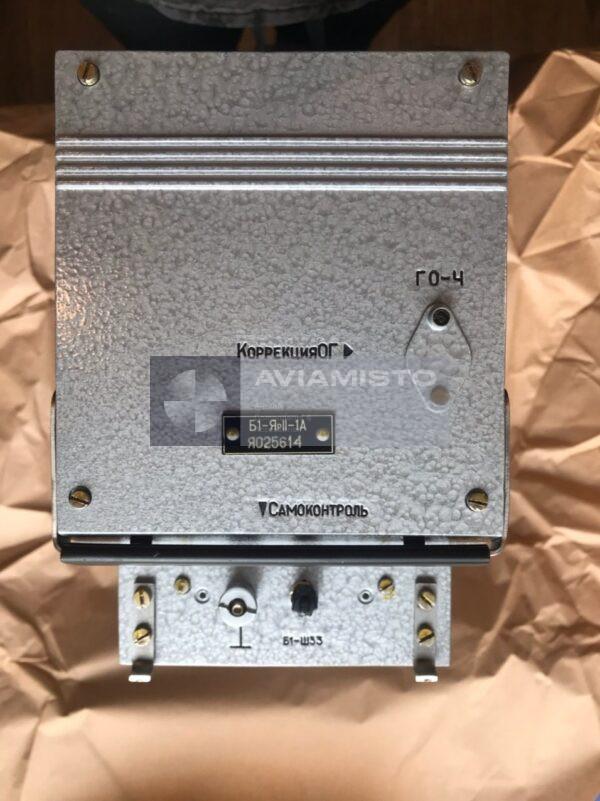

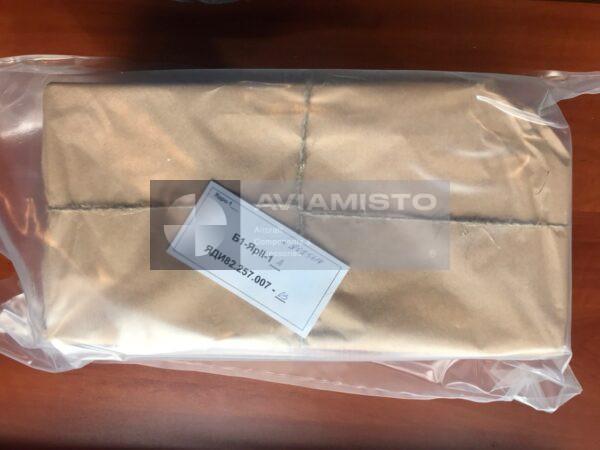

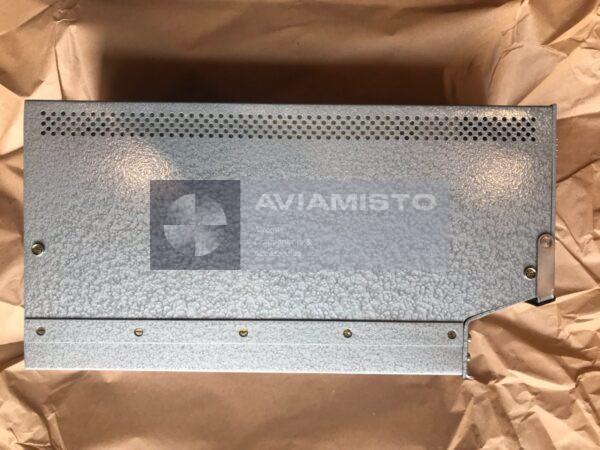

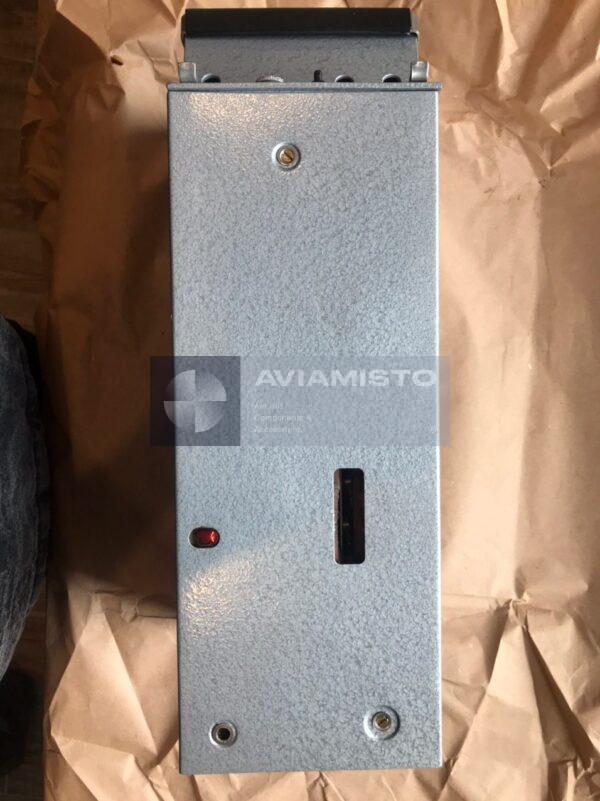

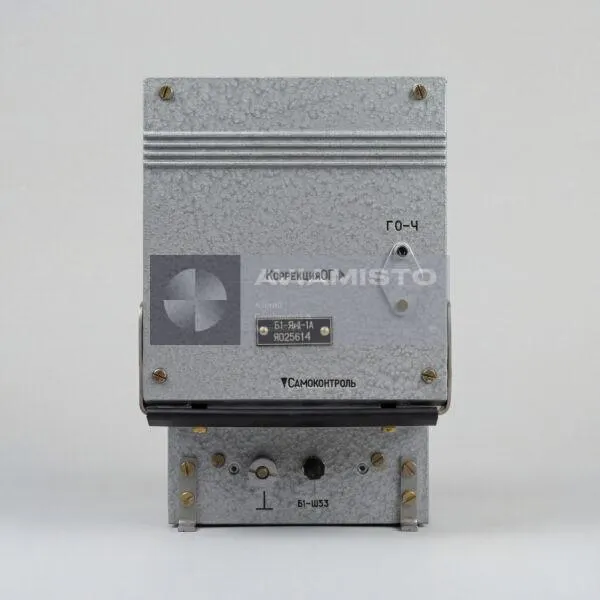

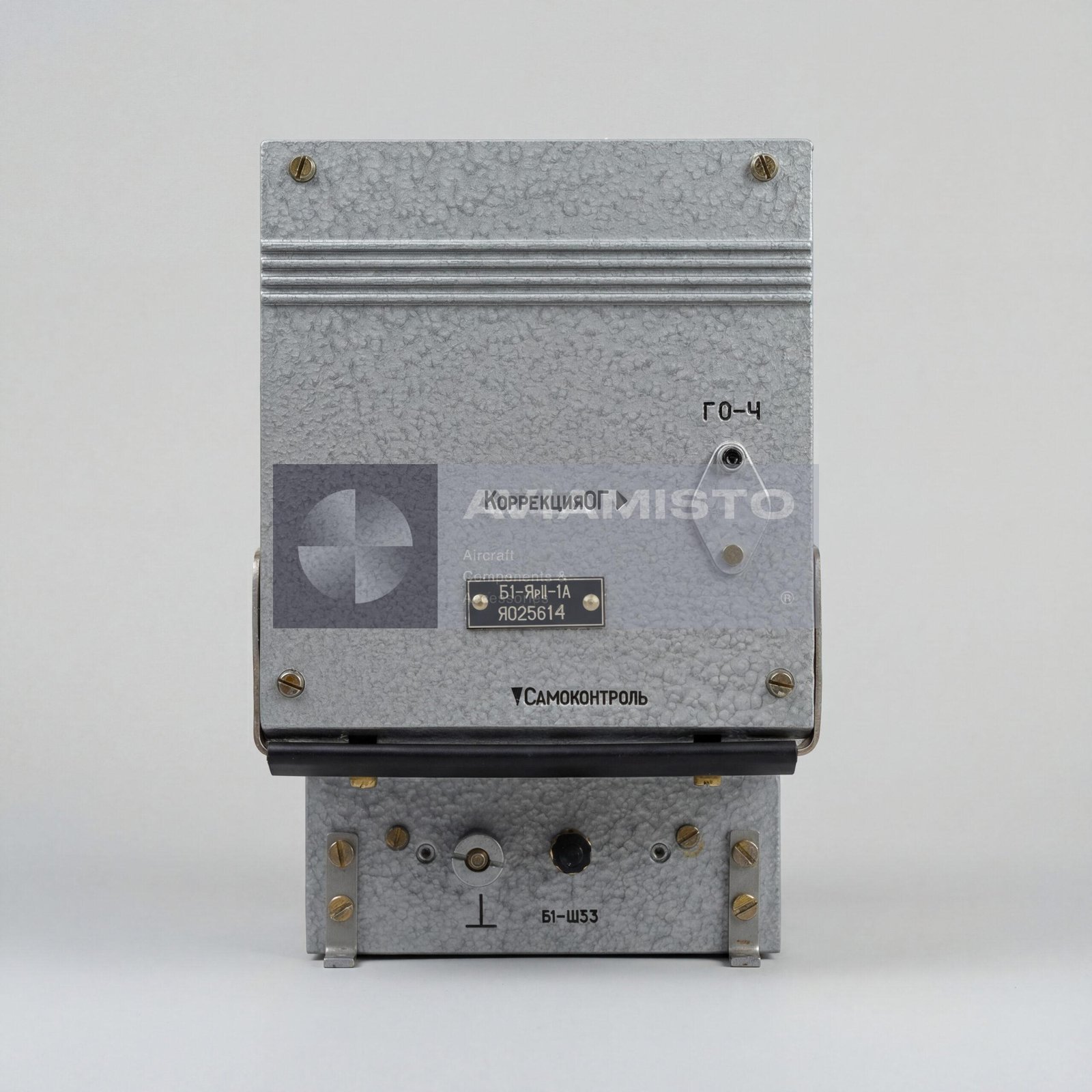

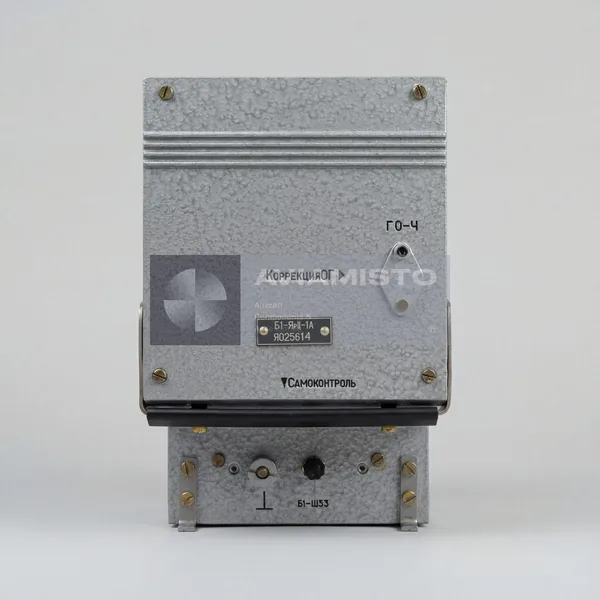

Б1-ЯР2-1А / Б1-ЯрII-1А

Блок Б1-ЯР2-1А / Б1-ЯрII-1А в системе «Ядро»

Блок Б1-ЯР2-1А / Б1-ЯрII-1А — бортовой приемовозбудитель, применяемый в авиационных коротковолновых радиостанциях семейства «Ядро», включая системы «Ядро-1А1» и «Ядро-1Г1». Блок выполняет основные функции приема и возбуждения радиостанции и работает совместно с усилителем мощности, антенно-согласующим устройством, пультом управления и вспомогательными блоками системы. Изделие обеспечивает симплексную радиотелефонную связь между летательными аппаратами, а также связь с наземными КВ-радиостанциями.

Прием и передача КВ-сигналов через Б1-ЯР2-1А / Б1-ЯрII-1А

Б1-ЯР2-1А / Б1-ЯрII-1А предназначен для формирования, приема и передачи радиосигналов в составе бортовой КВ-радиостанции. В режиме приема блок принимает амплитудно-модулированные и однополосные сигналы. В режиме передачи он формирует вид работы и сетку частот, усиливает и преобразует высокочастотный сигнал перед подачей на усилитель мощности. Выходная мощность передатчика обеспечивается всей конфигурацией радиостанции, поэтому блок нужно рассматривать как функциональный модуль системы, а не как самостоятельный передатчик.

Рабочие частоты и режимы Б1-ЯР2-1А / Б1-ЯрII-1А

Блок Б1-ЯР2-1А / Б1-ЯрII-1А работает в коротковолновом диапазоне, используемом для дальней авиационной радиосвязи. Изделие поддерживает точную установку частоты и несколько видов работы, включая однополосную модуляцию, амплитудную модуляцию, AFSK и телеграфные режимы в зависимости от комплектации системы. Частота и режим задаются дистанционно с пульта управления в кабине экипажа. Устойчивая работа блока зависит от состояния пульта, усилителя мощности, антенно-согласующего устройства, охлаждения, питания и бортовой проводки.

Применение Б1-ЯР2-1А / Б1-ЯрII-1А на воздушных судах

Блок устанавливается в радиоотсеке самолетов и вертолетов, оснащенных КВ-радиостанциями семейства «Ядро». По применяемости указываются вертолеты Ми-8 и Ми-17, а также самолеты Ан-24, Ан-28, Ан-72, Ил-76 и другие типы воздушных судов при соответствующей комплектации. Поскольку состав радиостанции «Ядро» может отличаться по типу ВС, модификации и установочному варианту, применяемость нужно подтверждать по перечню оборудования, электрической документации и руководству по эксплуатации радиостанции.

Охлаждение и интеграция Б1-ЯР2-1А / Б1-ЯрII-1А

Б1-ЯР2-1А / Б1-ЯрII-1А требует принудительного воздушного охлаждения при работе на борту воздушного судна. Обдув обычно обеспечивается бортовой системой вентиляции или штатной схемой охлаждения радиостанции, включая связанные блоки, например Б18-ЯрI, если это предусмотрено комплектацией. Приемовозбудитель работает вместе с усилителем мощности, антенно-согласующим устройством, пультом управления и вспомогательными блоками радиостанции «Ядро». Неисправности охлаждения, согласования антенны, нагрузки усилителя или питания могут влиять на устойчивость передачи, чувствительность приема и надежность работы.

Идентификация и заказ Б1-ЯР2-1А / Б1-ЯрII-1А

Изделие может встречаться под обозначениями Б1-ЯР2-1А, Б1-ЯрII-1А, Б1-ЯР-11-1A, B1-YarII-1A, B1-YARII-1A, B1-YaRII-1A или B1-YR2-1A. Делеционный номер блока может указываться как I82.257.007-03. Эти варианты встречаются в ведомостях авиационно-технического имущества, ремонтной документации и экспортных каталогах, но точное исполнение нужно проверять перед заказом. Для точной поставки желательно указать тип ВС, установленную версию радиостанции «Ядро», состояние, комплект документов, конфигурацию разъемов и потребность в связанных блоках системы.

Тип изделия: Бортовой приемовозбудитель КВ-радиостанции
Обозначение: Блок Б1-ЯР2-1А / Б1-ЯрII-1А
Альтернативные обозначения: Б1-ЯР2-1А, Б1-ЯрII-1А, Б1-ЯР-11-1A, B1-YarII-1A, B1-YARII-1A, B1-YaRII-1A, B1-YR2-1A
Делеционный номер / Part Number: I82.257.007-03
Функция: Формирование, прием и передача радиосигналов в составе бортовой КВ-радиостанции
Применение / Где используется: Бортовые КВ-системы радиосвязи
Связанные системы: «Ядро-1А1», «Ядро-1Г1», «Ядро-1А» и связанные КВ-радиостанции семейства «Ядро»
Система / Место установки: Радиоотсек летательного аппарата
Совместимые ВС / техника: Ми-8, Ми-17, Ан-24, Ан-28, Ан-72, Ил-76 и другие ВС с совместимыми КВ-радиостанциями семейства «Ядро»
Диапазон рабочих частот: 2.000–17.999 МГц / до 17.9999 МГц в зависимости от документации
Шаг установки частоты: 100 Гц с пультами Б7А1-ЯрI / Б7А2-ЯрI; 1 кГц с пультом Б7Б2к-Жл, если применимо
Погрешность частоты: Не более 20 Гц после 15 минут прогрева, если указано в документации
Режимы излучения / приема: ОМ / SSB, АМ, AFSK, CW
Классы излучения: J3E / A3J, A3E / A3, F1B, A1A в зависимости от конфигурации системы
Чувствительность приемного тракта: 3 мкВ
Пиковая мощность передатчика в составе станции: Не менее 100 Вт на рабочих частотах до 12 МГц
Питание: 27 В постоянного тока ±2.7 В
Потребляемая мощность: В зависимости от конфигурации системы; до 200 Вт в режиме приема и 570–600 Вт в режиме передачи для полного приемопередающего тракта, если применимо
Охлаждение: Обязательное принудительное воздушное охлаждение при работе на борту ВС
Управление: Дистанционное, с пульта управления в кабине экипажа
Совместимые блоки системы: Усилитель мощности, антенно-согласующее устройство, пульт управления и вспомогательные блоки системы «Ядро»
Ориентировочная масса блока: Не более 8.6 кг; отдельно приемовозбудитель около 4 кг, если указано в документации
Ориентировочные габариты Б1 с блоком усилителя мощности: 463 × 252 × 203 мм
Состояние: Указывается при поставке
Документация: Паспорт изделия и эксплуатационная документация по запросу
