Ядро-1А1

Бортовая КВ-радиостанция Ядро-1А1

Ядро-1А1 — бортовая авиационная коротковолновая радиостанция, предназначенная для дальней симплексной радиотелефонной связи между воздушным судном и наземными пунктами управления. Система применяется в гражданской и военной авиации, когда требуется надежная голосовая связь на больших расстояниях, включая маршруты за пределами прямой радиовидимости. Радиостанция представляет собой комплекс бортовой связи и включает отдельные функциональные блоки для формирования сигнала, усиления мощности, согласования антенны, управления из кабины, механической установки и охлаждения.

Дальняя КВ-связь через Ядро-1А1

Радиостанция Ядро-1А1 обеспечивает связь в коротковолновом диапазоне, позволяя воздушному судну поддерживать связь с наземными станциями и другими воздушными судами на больших расстояниях. Работа в КВ-диапазоне используется на маршрутах, где покрытие УКВ-связи ограничено или отсутствует. Система обеспечивает симплексную радиотелефонную связь и поддерживает канальную, заранее заданную работу без ручного поиска частоты и подстройки приемника в штатном режиме. Качество связи зависит от выбранной частоты, условий распространения, состояния антенны, высоты полета и работы антенно-согласующего устройства.

Частотная работа и прием Ядро-1А1

Ядро-1А1 работает в коротковолновом диапазоне, применяемом для дальней авиационной радиосвязи. Система использует малый шаг установки частоты и поддерживает речевые режимы амплитудной и однополосной связи в зависимости от комплектации и эксплуатационной документации. Требуемая пиковая мощность передатчика обеспечивается усилителем мощности радиостанции, а приемная часть обеспечивает чувствительность, необходимую для КВ-радиотелефонной связи. Устойчивая работа зависит от приемовозбудителя, усилителя мощности, антенно-согласующего устройства, пульта управления, фидера и наружной КВ-антенны.

Состав комплекта Ядро-1А1

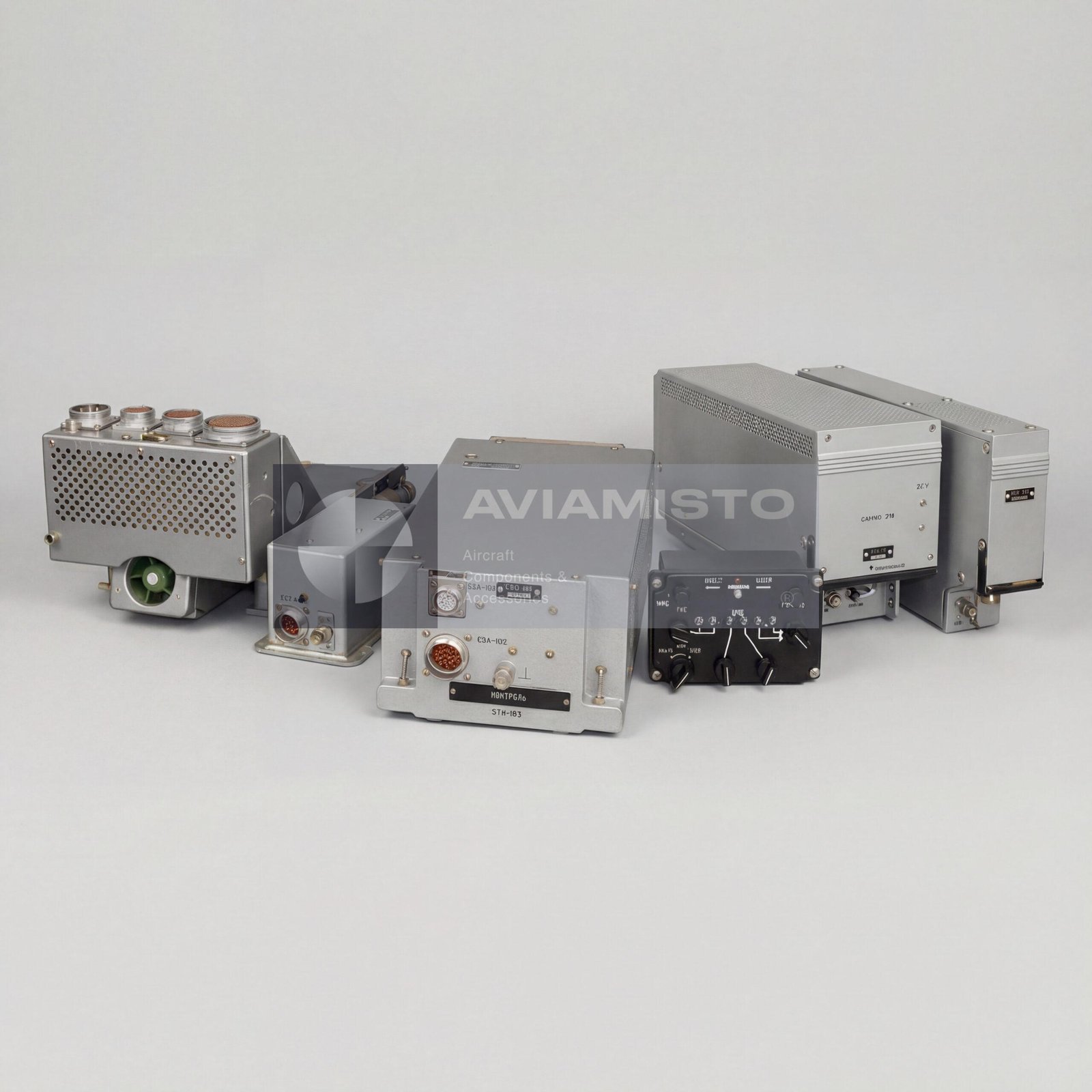

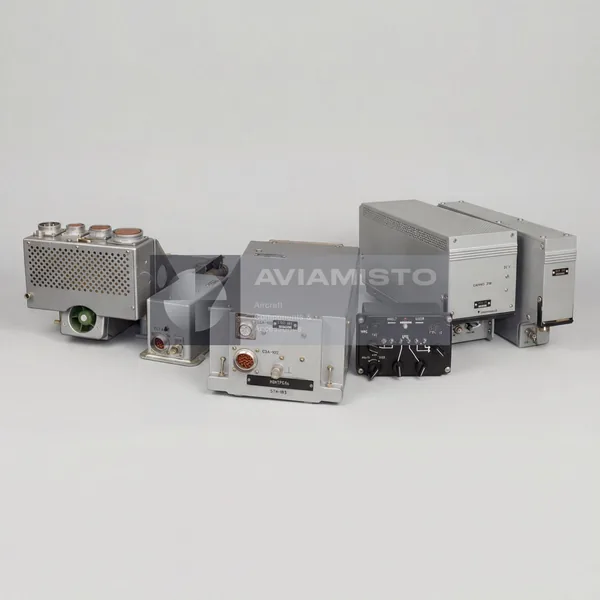

Радиостанция Ядро-1А1 поставляется как многоблочная система. Основные элементы комплекта включают приемовозбудитель Б1-ЯР2-1А / Б1-ЯрII-1А, усилитель мощности Б4-Яр1, антенно-согласующее устройство Б5А-Яр1, пульт управления Б7А1-ЯР1, амортизационную раму Б10Б-Яр1 и блок питания вентиляторов Б18-Яр1. В зависимости от комплектации воздушного судна в состав также могут входить вспомогательные блоки, проводка, установочные элементы и компоненты антенно-фидерной системы. Точный состав нужно сверять по документации ВС и спецификации поставки.

Применение Ядро-1А1 на воздушных судах

Ядро-1А1 устанавливается на вертолетах Ми-8, Ми-17 и других воздушных судах, оснащенных совместимыми КВ-антенными системами. Основные блоки радиостанции обычно размещаются в радиоотсеке, а пульт управления устанавливается в кабине экипажа для доступа во время полета. Антенно-согласующее устройство работает с наружной КВ-антенной, а система охлаждения поддерживает работу тепловыделяющих блоков. Поскольку состав радиооборудования может отличаться по типу ВС, модификации и модернизации, применяемость нужно подтверждать по перечню оборудования и технической документации.

Идентификация и заказ Ядро-1А1

Система может встречаться под обозначениями Ядро-1А1, Ядро-1А, Yadro-1A1 или Yadro-1A в русскоязычной документации и экспортных каталогах. Перед заказом желательно подтвердить требуемую конфигурацию, тип воздушного судна, комплектность системы, состояние и состав документов. Для точной поставки нужно указать, требуется полный комплект радиостанции или отдельные блоки: приемовозбудитель, усилитель мощности, антенно-согласующее устройство, пульт управления, амортизационная рама или блок питания вентиляторов. Документация может указываться как техническое описание и руководство по эксплуатации «Ядро-1-РТЭ».

Тип изделия: Бортовая авиационная КВ-радиостанция
Обозначение: Ядро-1А1
Альтернативные обозначения: Ядро-1А, Yadro-1A1, Yadro-1A
Функция: Дальняя симплексная КВ-радиотелефонная связь
Назначение: Голосовая связь между воздушным судном и наземными пунктами управления на больших расстояниях
Применение / Где используется: Бортовые системы радиосвязи гражданской и военной авиации
Система / Место установки: Радиоотсек ВС, зона управления в кабине и наружная КВ-антенная установка
Совместимые ВС / техника: Ми-8, Ми-17 и другие ВС с совместимыми КВ-антенными системами
Режим работы: Симплексная радиотелефонная связь
Принцип работы: Канальная, заранее заданная КВ-связь без ручного поиска частоты в штатном режиме
Диапазон частот: 2.000–17.999 МГц
Шаг установки частоты: 100 Гц
Пиковая мощность передатчика: Не менее 100 Вт
Чувствительность приемника, A3E: Не более 5 мкВ
Чувствительность приемника, J3E: Не более 3 мкВ
Питание: 27 В постоянного тока ±2.7 В
Масса системы: Не более 20.5 кг
Основной состав комплекта: Приемовозбудитель Б1-ЯР2-1А / Б1-ЯрII-1А; усилитель мощности Б4-Яр1; антенно-согласующее устройство Б5А-Яр1; пульт управления Б7А1-ЯР1; амортизационная рама Б10Б-Яр1; блок питания вентиляторов Б18-Яр1; вспомогательные блоки согласно комплектации ВС
Связанное антенное оборудование: Наружная тросовая или лучевая КВ-антенна, антенный фидер и установочные элементы согласно комплектации ВС
Место управления: Пульт управления в кабине экипажа
Место установки основных блоков: Радиоотсек летательного аппарата
Состояние: Указывается при поставке
Документация: Техническое описание и руководство по эксплуатации Yadro-1-RTE, паспорта изготовителя, техническая документация ВС и записи проверки по запросу
