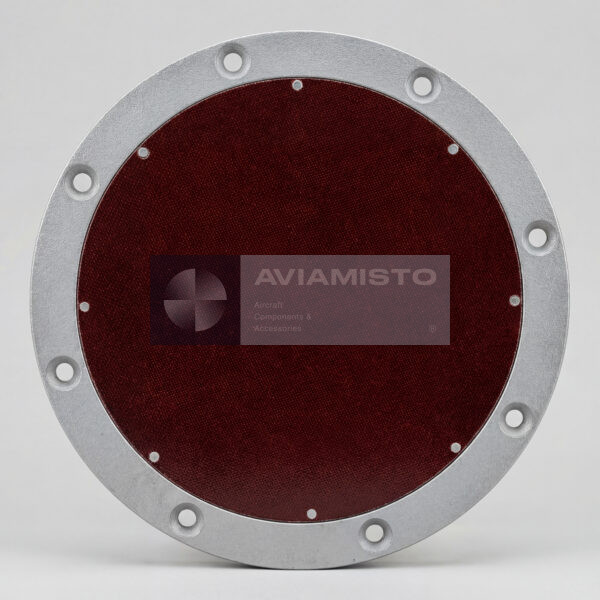

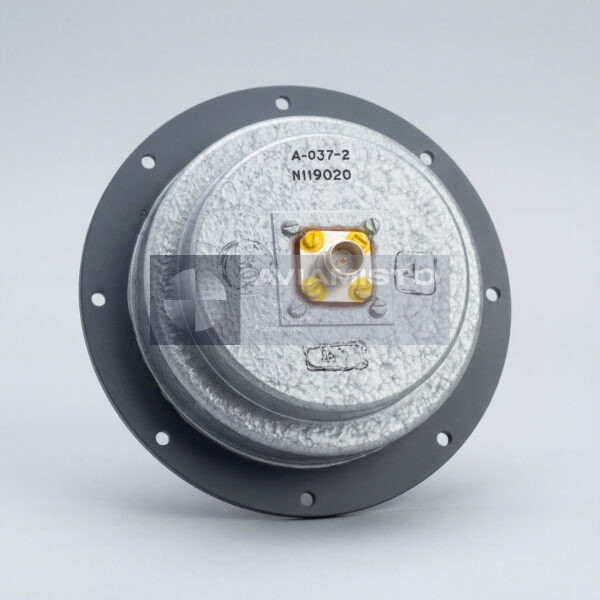

А-037-2

Передающая и приемная роль А-037-2

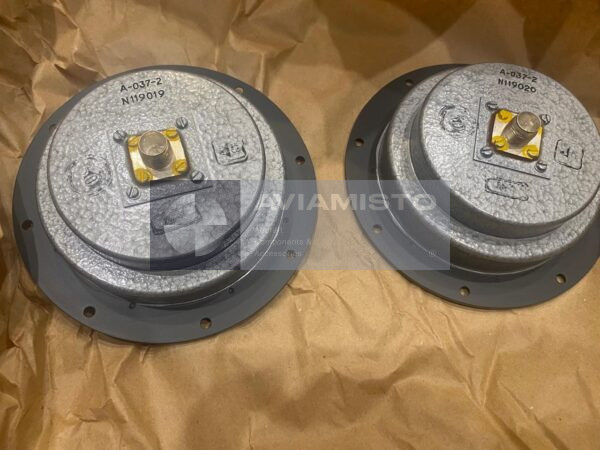

В типовой установке радиовысотомера А-037 применяются две одинаковые антенны А-037-2. Одна антенна используется для передачи радиочастотного сигнала вниз, в сторону подстилающей поверхности. Вторая принимает отраженный сигнал, который возвращается от земли или воды. Далее этот сигнал поступает в приемопередающий блок, где система рассчитывает истинную высоту и передает данные на указатель в кабине, цепи предупреждения и контрольные выходы.

Совместимость А-037-2 с блоками А-037-1

Антенна А-037-2 работает с приемопередатчиками серии А-037-1, включая А-037-1А, А-037-1В и А-037-1Г, в зависимости от варианта системы и комплектации воздушного судна. Также она применяется вместе с соответствующими указателями семейства А-034-4. При подборе антенны нужно учитывать не только ее обозначение, но и установленный вариант радиовысотомера, тип приемопередатчика, указатель, кабельную сеть и документацию конкретного борта.

Сигнальный тракт радиовысотомера А-037

В системе А-037 приемопередатчик формирует СВЧ-сигнал и подает его на передающую антенну. Антенна А-037-2 излучает сигнал в сторону поверхности под воздушным судном. После отражения от земли или воды принимающая антенна улавливает обратный сигнал и передает его обратно в приемопередатчик. Уже там выполняется обработка и формируются данные о высоте. Поэтому антенна не имеет собственной функции вычисления, индикации или контроля — она является элементом радиочастотного тракта.

Установка антенны А-037-2 на воздушном судне

А-037-2 устанавливается снаружи на фюзеляже воздушного судна по утвержденной монтажной документации. Для нормальной работы радиовысотомера важна правильная ориентация антенн вниз, в сторону подстилающей поверхности. Также нужно исключить перекрытие диаграммы направленности элементами конструкции, крышками, оборудованием или неправильным местом установки. Ошибки монтажа, повреждения кабеля, плохой контакт или нарушение герметичности могут привести к нестабильной индикации, потере отраженного сигнала или отказу радиовысотомера.

Проверка и обслуживание А-037-2

При обслуживании антенны А-037-2 проверяют состояние корпуса, крепление, разъем, отсутствие механических повреждений, коррозии, загрязнений и следов нарушения герметичности. Также осматривают кабельную линию и соединения, потому что неисправность в антенном тракте может проявляться как неправильные показания высоты, выпадение флажка отказа или потеря радиолокационного контакта с поверхностью. При диагностике антенны нужно проверять вместе с приемопередатчиком, кабелями, указателем и цепями питания системы.

Идентификация и поставка А-037-2

При заказе нужно указывать полное обозначение А-037-2. Дополнительные названия вроде A037-2, “антенна А-037” или “радиолокационная антенна А-037-2” можно использовать как пояснение, но главным остается точный номер изделия. Для полного комплекта радиовысотомера обычно требуется две антенны. Перед поставкой или установкой нужно проверить состояние антенны, наличие документации, совместимость разъема и применяемость к нужной конфигурации радиовысотомера А-037.

Связанные компоненты: А-037 вариант 10, ГУ4.137.080-01, ГУ4.850.567-19. Ссылки сгруппированы по системе и назначению и не означают взаимозаменяемость.
