ИВ-500Е серия 2

Аппаратура контроля вибрации ИВ-500Е серия 2

ИВ-500Е серия 2 — авиационная аппаратура контроля вибрации, применяемая для непрерывного измерения виброскорости двигателей. Она входит в состав бортовой системы контроля и предупреждения на двухдвигательных самолетах и вертолетах. Аппаратура отслеживает вибрацию в зоне установки двигателя и выдает предупреждение экипажу при достижении заданных уровней. Это не устройство балансировки и не исполнительный агрегат. Система только обнаруживает опасный уровень вибрации, включает сигнализацию и выдает электрические сигналы в связанные цепи борта.

Контроль вибрации через ИВ-500Е серия 2

Во время работы ИВ-500Е серия 2 получает сигналы от пьезоэлектрических датчиков, установленных на двигателях. Датчики преобразуют механическую вибрацию в электрический сигнал. Далее сигнал проходит через согласующие устройства и поступает в электронный блок обработки, где сравнивается с установленными порогами. В системе используются два уровня предупреждения: желтый уровень для раннего внимания экипажа и красный уровень, связанный с опасной вибрацией и необходимостью немедленной реакции. Такая схема помогает обнаружить проблему до развития серьезного отказа двигателя.

Состав комплекта ИВ-500Е серия 2

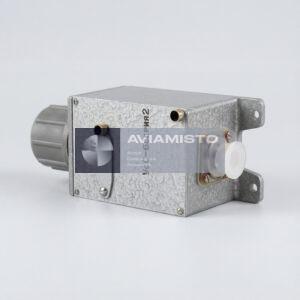

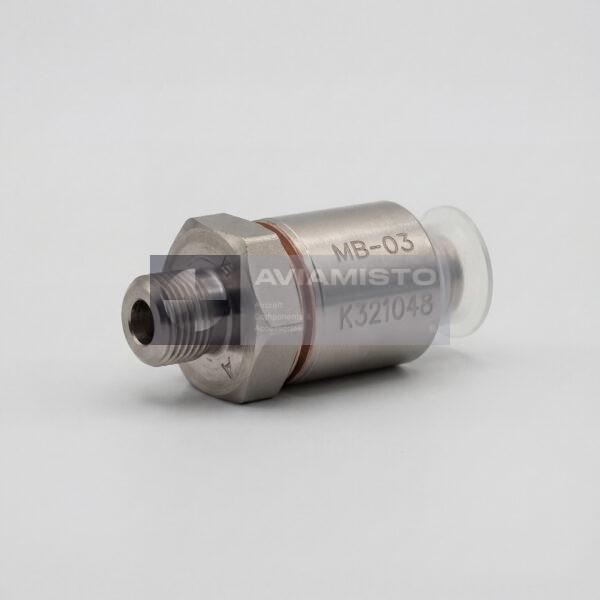

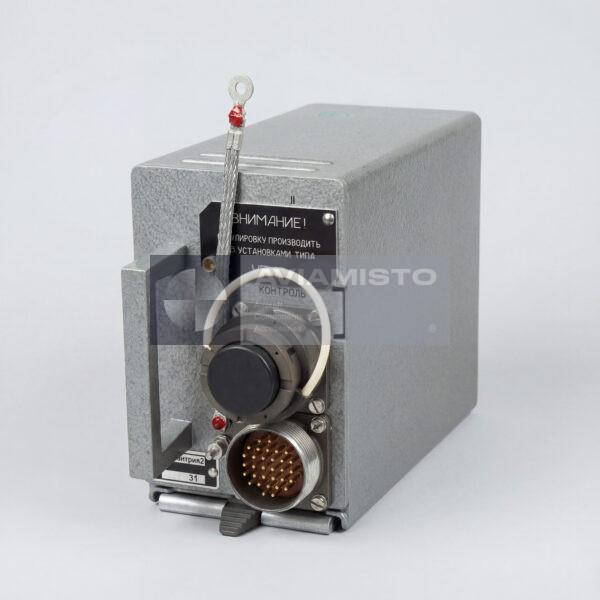

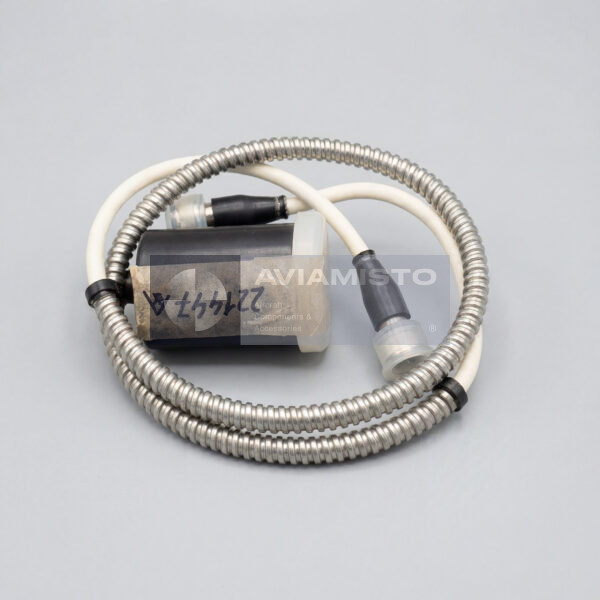

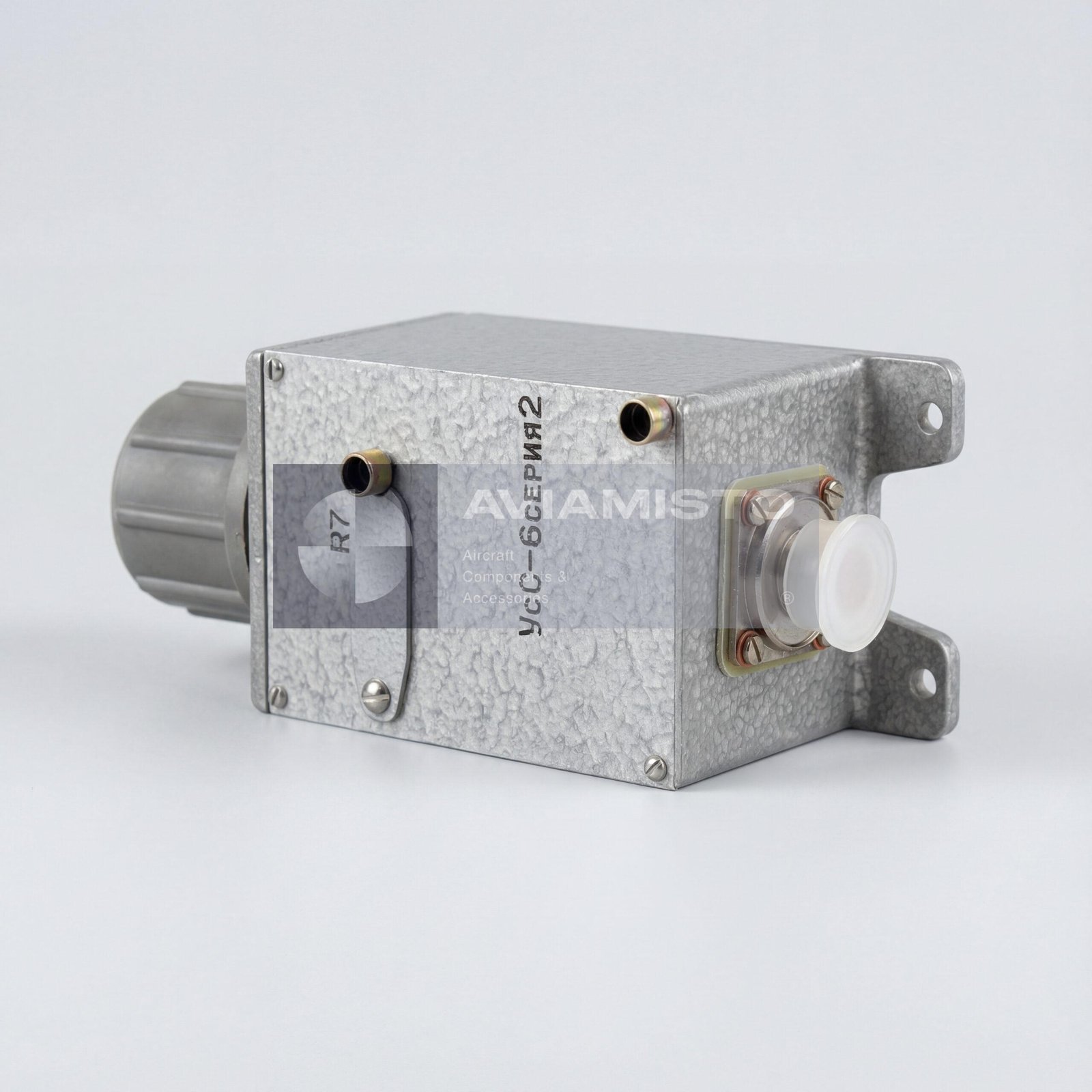

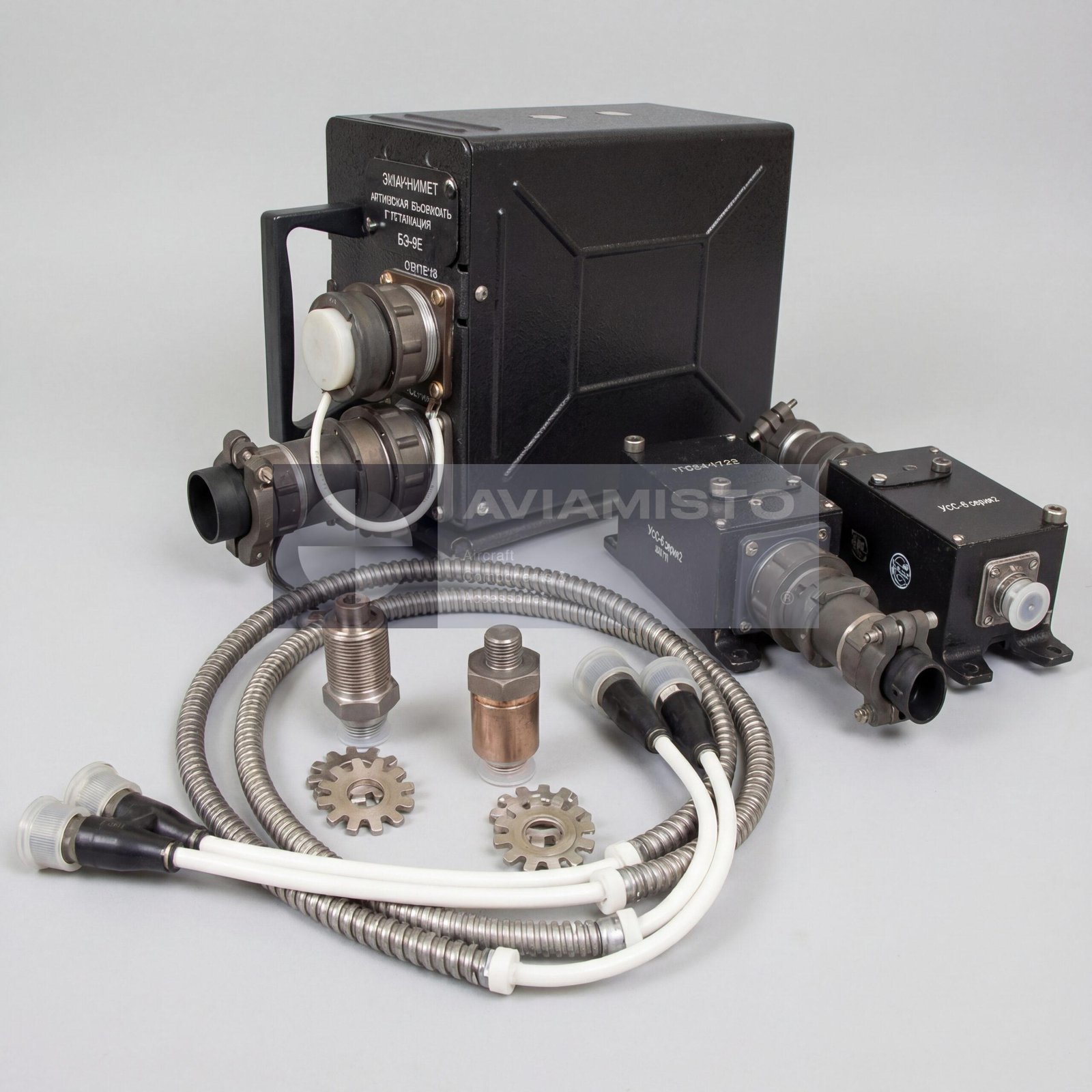

В комплект ИВ-500Е серия 2 входят два пьезоэлектрических датчика МВ-03-1, два согласующих устройства УСС-6 серия 2, электронный блок БЭ-9Е серия 2, монтажное основание, светосигнальные табло в кабине и кнопка проверки. Датчики устанавливаются на двигателях. Согласующие устройства и электронный блок размещаются согласно компоновке воздушного судна, обычно в грузовой кабине или отсеке оборудования. Световая сигнализация и кнопка проверки находятся в кабине экипажа. Все эти блоки работают как единый контур обнаружения вибрации.

Применение ИВ-500Е серия 2 на воздушных судах

ИВ-500Е серия 2 предназначена для двухдвигательных самолетов и вертолетов, где требуется постоянный контроль вибрации двигателей. Аппаратура связана с вертолетами семейства Ми и самолетными платформами Антонова, если на них предусмотрена соответствующая система контроля и сигнализации. Диапазон измеряемой вибрации выбран для частот, характерных для механического дисбаланса, износа подшипников, дефектов ротора или начальных признаков помпажа. Точная установка зависит от типа ВС, двигателя и схемы подключения.

Идентификация и заказ ИВ-500Е серия 2

Перед заказом ИВ-500Е серия 2 нужно уточнить, требуется полный комплект или отдельный блок: датчик МВ-03-1, согласующее устройство УСС-6 серия 2, электронный блок БЭ-9Е серия 2, светосигнальные элементы или монтажное основание. Комплект должен соответствовать схеме подключения и установочной документации конкретного борта. Для точного подбора лучше указать тип воздушного судна, маркировку установленной аппаратуры, перечень требуемых блоков и фото шильдиков. Изделие также известно под обозначениями ИВ-500Е, ИВ500Е, IV-500E, IV500E и IV-500E-2.

Тип изделия: Комплект аппаратуры контроля вибрации
Функция: Непрерывный контроль виброскорости двигателей и выдача предупреждения в кабину
Применение / Где используется: Системы контроля состояния двигателей и кабиной сигнализации
Система / Место установки: Система контроля вибрации двигателей
Совместимые ВС / техника: Двухдвигательные самолеты и вертолеты, включая платформы семейства Ми и Антонова в зависимости от установки
Диапазон контролируемой вибрации: 190–340 Гц
Порог предупреждения: 45 мм/с, желтая сигнализация
Порог опасной вибрации: 60 мм/с, красная сигнализация
Питание: 115 В переменного тока, 400 Гц
Время готовности: ≤ 3 мин после включения питания
Состав комплекта: 2 × датчик МВ-03-1; 2 × согласующее устройство УСС-6 серия 2; электронный блок БЭ-9Е серия 2; монтажное основание; светосигнальные табло в кабине; кнопка проверки
Установка: Датчики на двигателях; блоки в грузовой кабине / отсеке оборудования и кабине экипажа в зависимости от компоновки ВС
Состояние: По фактическому состоянию
Документация: Паспорт, схема подключения и установочная документация
