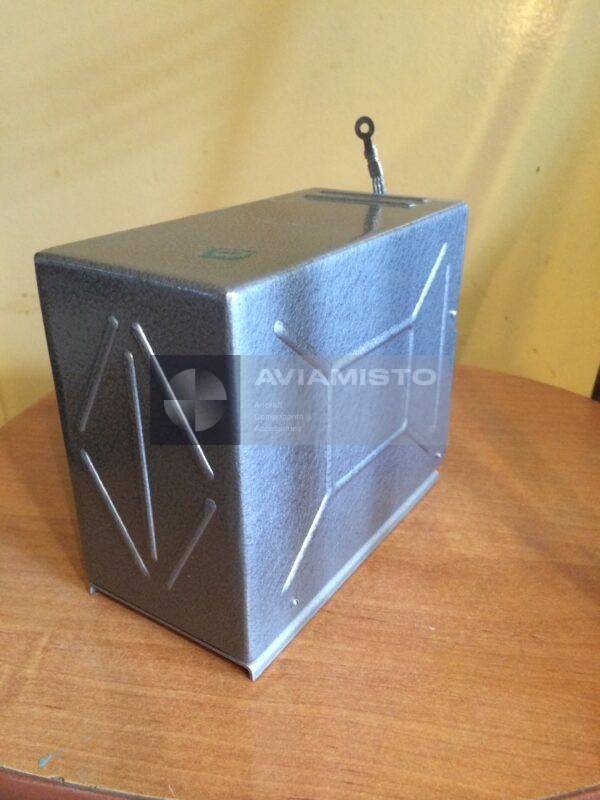

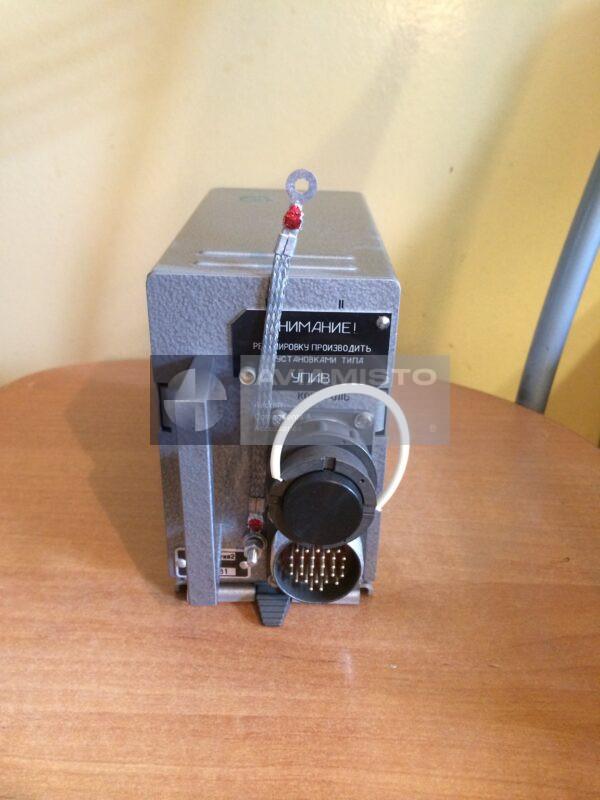

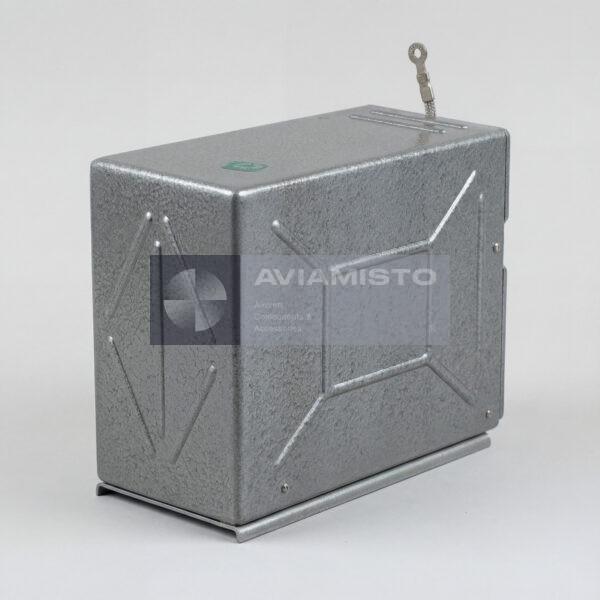

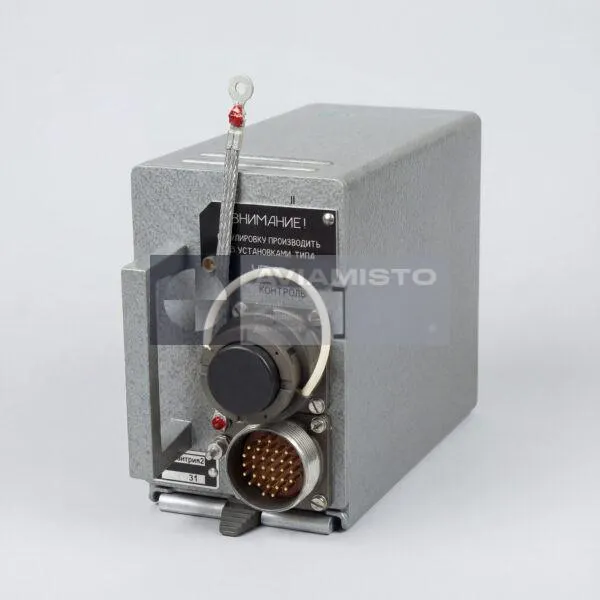

БЭ-9Е серия 2

Электронный блок БЭ-9Е серия 2 в аппаратуре ИВ-500Е

БЭ-9Е серия 2 — электронный блок обработки сигналов, входящий в состав аппаратуры контроля вибрации двигателей ИВ-500Е. Он принимает сигналы от пьезоэлектрических датчиков, установленных на двигателях, и формирует команды для кабиной сигнализации. Сам блок не является датчиком вибрации. Его задача — обработать электрический сигнал, сравнить уровень виброскорости с заданными порогами и выдать соответствующий сигнал в цепи индикации и предупреждения.

Обработка вибросигнала через БЭ-9Е серия 2

В работе БЭ-9Е серия 2 получает сигналы через согласующие устройства от датчиков вибрации на двигателях. Блок сравнивает виброскорость с уровнями, установленными для аппаратуры ИВ-500Е. При достижении предупредительного уровня включается желтая сигнализация в кабине. При достижении опасного уровня включается красная сигнализация, а также формируются электрические сигналы для связанных цепей предупреждения или автоматической защиты двигателя, если такая логика предусмотрена на борту.

БЭ-9Е серия 2 в составе комплекта ИВ-500Е

БЭ-9Е серия 2 работает совместно с пьезоэлектрическими датчиками МВ-03-1, согласующими устройствами УСС-6 серия 2, светосигнальными табло в кабине и кнопкой проверки. Датчики устанавливаются на двигателях, а электронный блок обычно размещается в грузовой кабине или отсеке авионики на штатных кронштейнах. БЭ-9Е не измеряет вибрацию механически. Он обрабатывает уже сформированный электрический сигнал и управляет выходами предупреждения. Отказ сигнализации может быть связан не только с блоком, но и с датчиком, УСС-6, проводкой или питанием.

Применение БЭ-9Е серия 2 на воздушных судах

БЭ-9Е серия 2 применяется на вертолетах семейства Ми-8 / Ми-17 и других многодвигательных воздушных судах, оснащенных аппаратурой ИВ-500Е. Система предназначена для непрерывного контроля вибрации двигателей в полете и на земле. Она помогает выявлять уровни вибрации, которые могут быть связаны с дисбалансом, износом подшипников, дефектами ротора или другими механическими проблемами двигателя. Конкретная схема сигнализации зависит от типа ВС, панели индикации и цепей защиты двигателя.

Идентификация и заказ БЭ-9Е серия 2

Перед заказом БЭ-9Е серия 2 маркировку блока нужно сверить с документацией аппаратуры ИВ-500Е, схемой подключения и перечнем установленного оборудования. Также важно уточнить, требуется только электронный блок или полный комплект аппаратуры контроля вибрации. Для точного подбора лучше указать тип воздушного судна, маркировку установленной системы, номер требуемого блока и приложить фото шильдика. Изделие также известно под обозначениями БЭ-9Е, BЭ-9Е, BE-9E, BE9E и 6Л2.009.005-8.

Тип изделия: Электронный блок обработки сигналов вибрации
Функция: Обработка сигналов и формирование логики предупреждения в системе контроля вибрации
Применение / Где используется: Системы контроля вибрации двигателей и кабиной сигнализации
Система / Место установки: Аппаратура контроля вибрации ИВ-500Е
Совместимые ВС / техника: Вертолеты семейства Ми-8 / Ми-17 и аналогичные многодвигательные ВС с аппаратурой ИВ-500Е
Связанное оборудование: Датчики МВ-03-1; согласующие устройства УСС-6 серия 2; светосигнальные табло; кнопка проверки
Порог предупредительной сигнализации: Около 45 мм/с на канал
Порог опасной вибрации: Около 60 мм/с, двухканальная опасная вибрация
Диапазон срабатывания при самопроверке: 75–100 мм/с
Питание: 115 В переменного тока, 400 Гц через цепь аппаратуры ИВ-500Е
Установка: Грузовая кабина / кронштейны крепления авионики
Масса: 1.8 ±0.1 кг
Содержание драгоценных металлов: Золото около 0.7 г; серебро около 3.0 г; палладий около 2.5 г
Состояние: По фактическому состоянию
Документация: Паспорт производителя в комплекте
