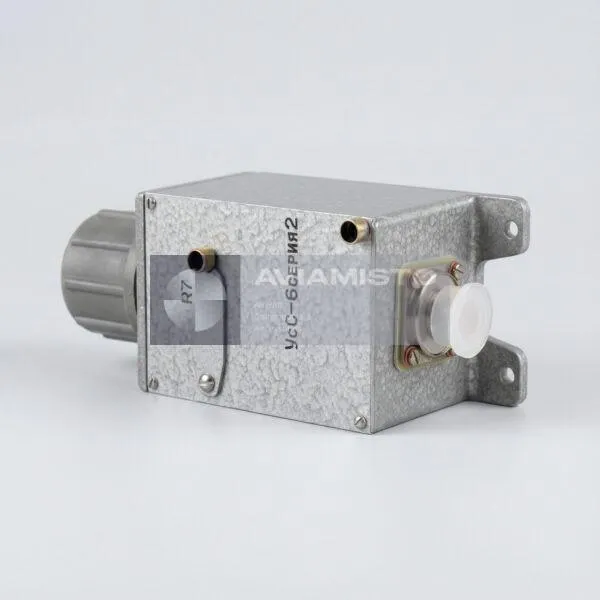

УсС-6 серия 2

Согласующее устройство УСС-6 серия 2 в аппаратуре ИВ-500Е

УСС-6 серия 2 — согласующее устройство, применяемое в составе аппаратуры контроля вибрации двигателей ИВ-500Е. Оно устанавливается между пьезоэлектрическим датчиком МВ-03-1 и электронным блоком обработки БЭ-9Е серия 2. Само устройство не измеряет вибрацию механически и не включает сигнализацию в кабине. Его задача — подготовить сигнал датчика так, чтобы электронный блок получил его в правильном уровне и пригодной для обработки форме.

Обработка сигнала через УСС-6 серия 2

Во время работы датчик МВ-03-1 преобразует вибрацию двигателя в электрический сигнал. Этот сигнал приходит из зоны двигателя, где нормальны вибрация, перепады температуры и электрические помехи. УСС-6 серия 2 выполняет согласование, фильтрацию и стабилизацию сигнала перед передачей на блок БЭ-9Е. Без такого промежуточного звена блок обработки может получить искаженный или нестабильный входной сигнал, что влияет на корректность срабатывания предупреждения.

УСС-6 серия 2 в цепи контроля вибрации ИВ-500Е

В комплекте ИВ-500Е применяются два устройства УСС-6 серия 2, по одному на каждый канал двигателя. В состав системы также входят два датчика вибрации МВ-03-1, электронный блок БЭ-9Е серия 2, светосигнальные табло в кабине, кнопка проверки и установочные элементы. Датчики ставятся на двигателях, а УСС-6 размещаются внутри воздушного судна согласно заводской схеме монтажа. На Ми-8 / Ми-17 это обычно связано с верхней рамой грузовой кабины или зоной крепления авионики.

Применение УСС-6 серия 2 на вертолетах Ми

УСС-6 серия 2 используется на вертолетах семейства Ми-8 / Ми-17, оснащенных аппаратурой ИВ-500Е, включая Ми-8МТ, Ми-8АМТ, Ми-171 и Ми-171Е. Также устройство может применяться на близких многодвигательных установках, где используется комплект контроля вибрации ИВ-500Е. В эксплуатации оно поддерживает непрерывный контроль вибрации и стабильную передачу сигнала от датчика на двигателе к бортовой системе предупреждения.

Идентификация и заказ УСС-6 серия 2

Перед заказом УСС-6 серия 2 маркировку нужно сверить с документацией ИВ-500Е, схемами подключения и перечнем установленного оборудования. Также стоит уточнить, требуется одно согласующее устройство или пара для полного комплекта на воздушное судно. Для точного подбора лучше указать тип ВС, конфигурацию аппаратуры ИВ-500Е, нужное количество и приложить фото шильдика, если оно есть. Изделие также известно под обозначениями УСС-6, УСС6, УсС-6, USS-6, USS6, USS-6-2 и обозначениями серии 6Л2.

Тип изделия: Согласующее устройство / блок подготовки сигнала
Функция: Согласование и обработка сигнала датчиков вибрации
Применение / Где используется: Системы контроля вибрации авиационных двигателей
Система / Место установки: Аппаратура контроля вибрации ИВ-500Е
Совместимые ВС / техника: Ми-8, Ми-17, Ми-8МТ, Ми-8АМТ, Ми-171, Ми-171Е и аналогичные ВС с аппаратурой ИВ-500Е
Входной сигнал: От пьезоэлектрических датчиков вибрации МВ-03-1
Выходной сигнал: На электронный блок обработки БЭ-9Е серия 2
Количество в комплекте: 2 устройства на систему ВС
Установка: Верхняя рама грузовой кабины / зона крепления авионики согласно заводской документации
Питание: Через проводку системы ИВ-500Е
Категория: Авиационно-техническое имущество
Содержание драгоценных металлов: Да, согласно паспорту изделия
Состояние: По фактическому состоянию
Документация: Паспорт, схемы подключения
