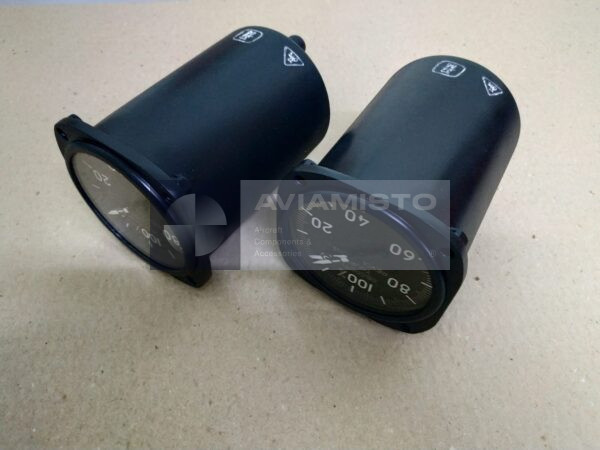

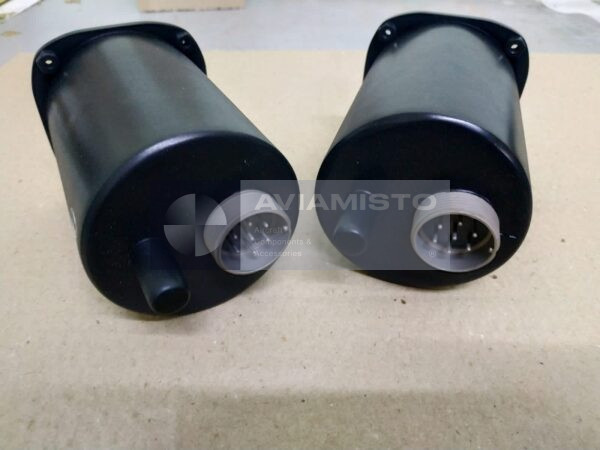

ИТЭ-2Т

Индикация оборотов через ИТЭ-2Т

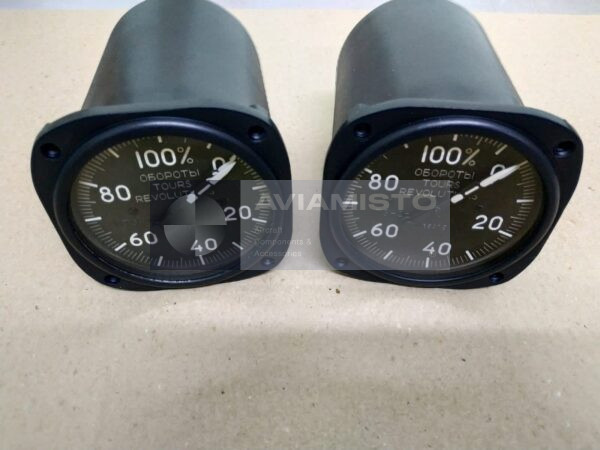

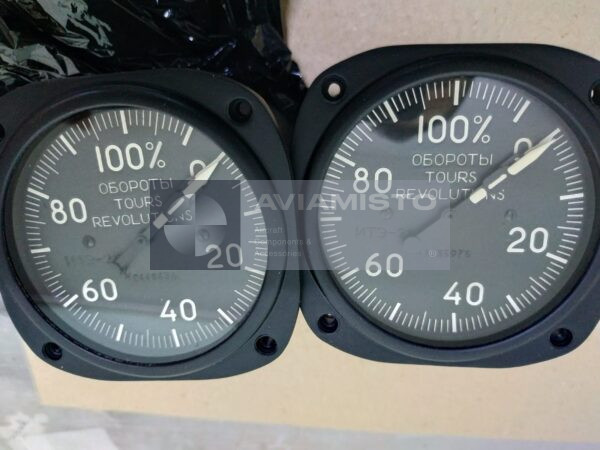

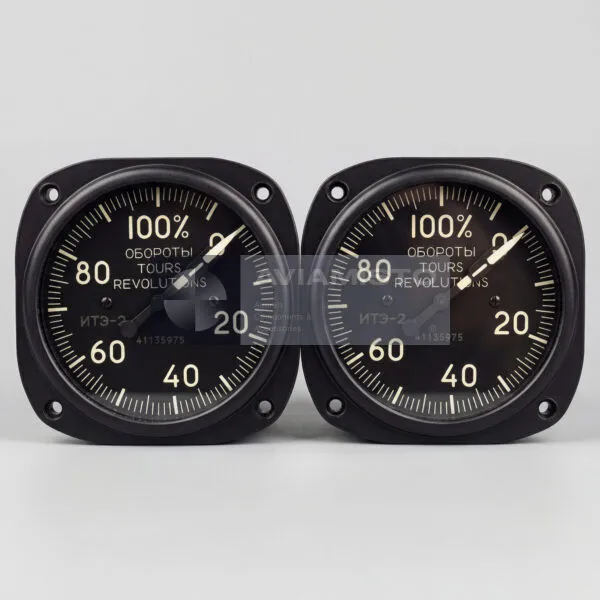

Указатель имеет стрелочную аналоговую индикацию с процентной шкалой. Такой формат удобен для авиационных тахометрических систем, потому что экипаж контролирует обороты относительно разрешенного диапазона работы двигателя. В типовой схеме прибор может иметь две подвижные системы, что позволяет одновременно отображать два канала — например, два вала или два двигателя. Рабочий диапазон используется для штатного контроля, а общий диапазон шкалы позволяет видеть значения за его пределами.

ИТЭ-2Т с датчиками оборотов Д-2М

Прибор работает совместно с датчиками частоты вращения Д-2М. Эти датчики устанавливаются на приводах двигателя и формируют сигнал, необходимый для дистанционной индикации. В двухстрелочной системе два датчика Д-2М могут работать с одним указателем для отображения двух каналов оборотов. Корректность показаний зависит не только от самого прибора, но и от датчиков, проводки, разъемов и состояния цепей. При нестабильной индикации проверяют всю тахометрическую систему.

Принцип работы указателя ИТЭ-2Т

Принцип работы основан на взаимодействии магнитного поля постоянного магнита с магнитным полем вихревых токов, возникающих в чувствительном элементе прибора. За счет этого стрелка перемещается в соответствии с сигналом частоты вращения, поступающим от датчика. Такая электромеханическая схема обеспечивает устойчивую индикацию в условиях эксплуатации авиационной техники. При осмотре важны плавность хода стрелок, состояние шкалы, отсутствие механических повреждений и соответствие прибора документации.

Идентификация и заказ ИТЭ-2Т

Перед заказом маркировку ИТЭ-2Т нужно сверить с каталогом деталей, документацией системы контроля двигателя или паспортом изделия. В документации также может встречаться обозначение ИТЭ-2, особенно если речь идет о полной тахометрической системе. Прибор применяется на различных самолетах и вертолетах, включая тяжелые транспортные вертолеты Ми-26, в зависимости от установленной конфигурации. Для точного подбора желательно указать тип воздушного судна, тип двигателя, установленную систему, маркировку прибора и приложить фото шкалы или шильдика.

Связанные приборы: ИТЭ-1, ИТЭ-2 (ИТЭ-2К), ИТЭ-2ТБ. Эти ссылки используются для навигации по оборудованию системы и не означают взаимозаменяемость.
