РА-60Б
Комбинированный агрегат управления
Описание

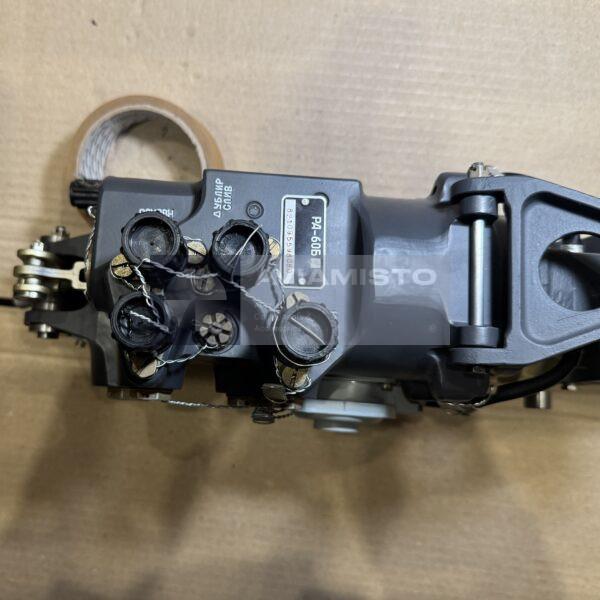

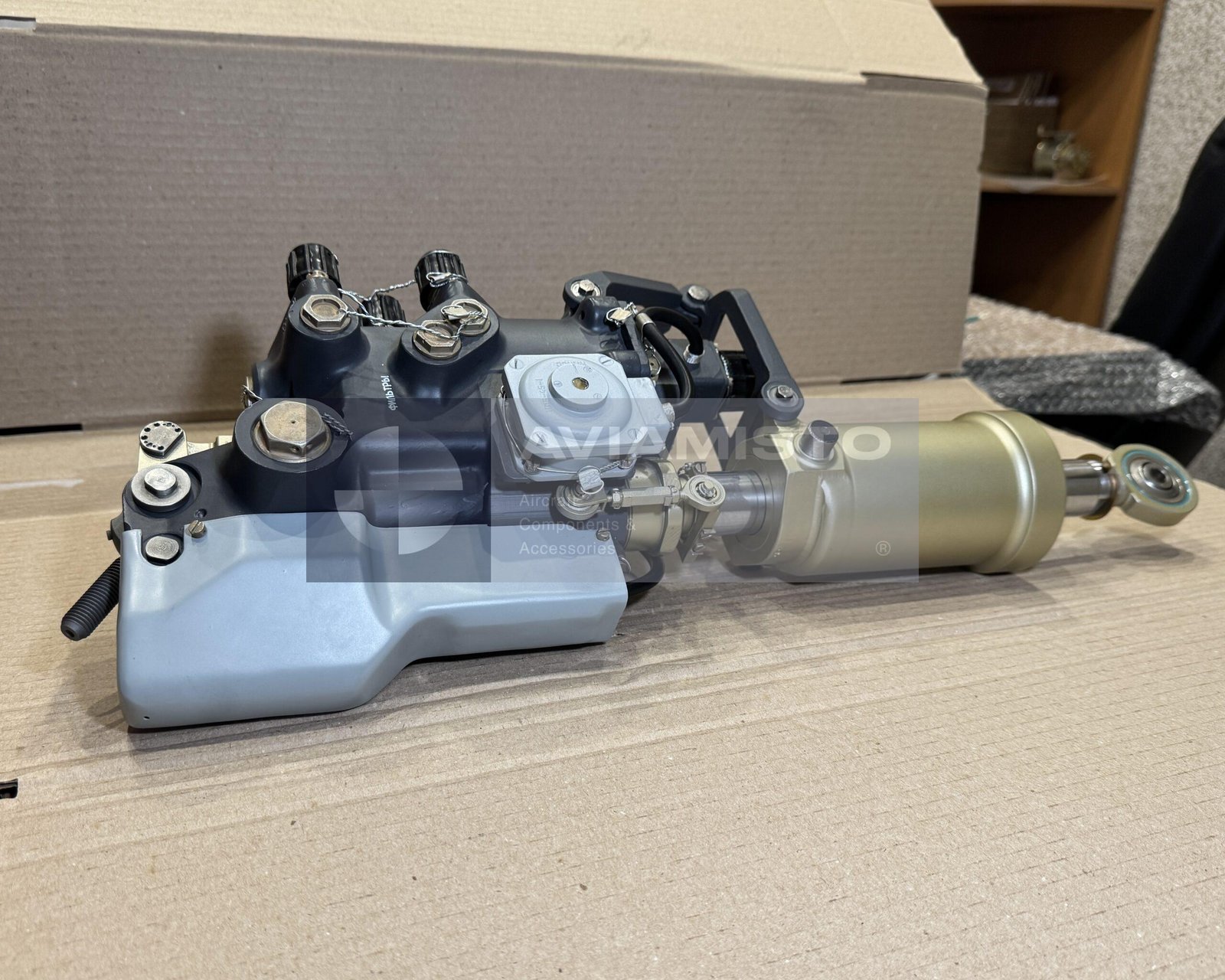

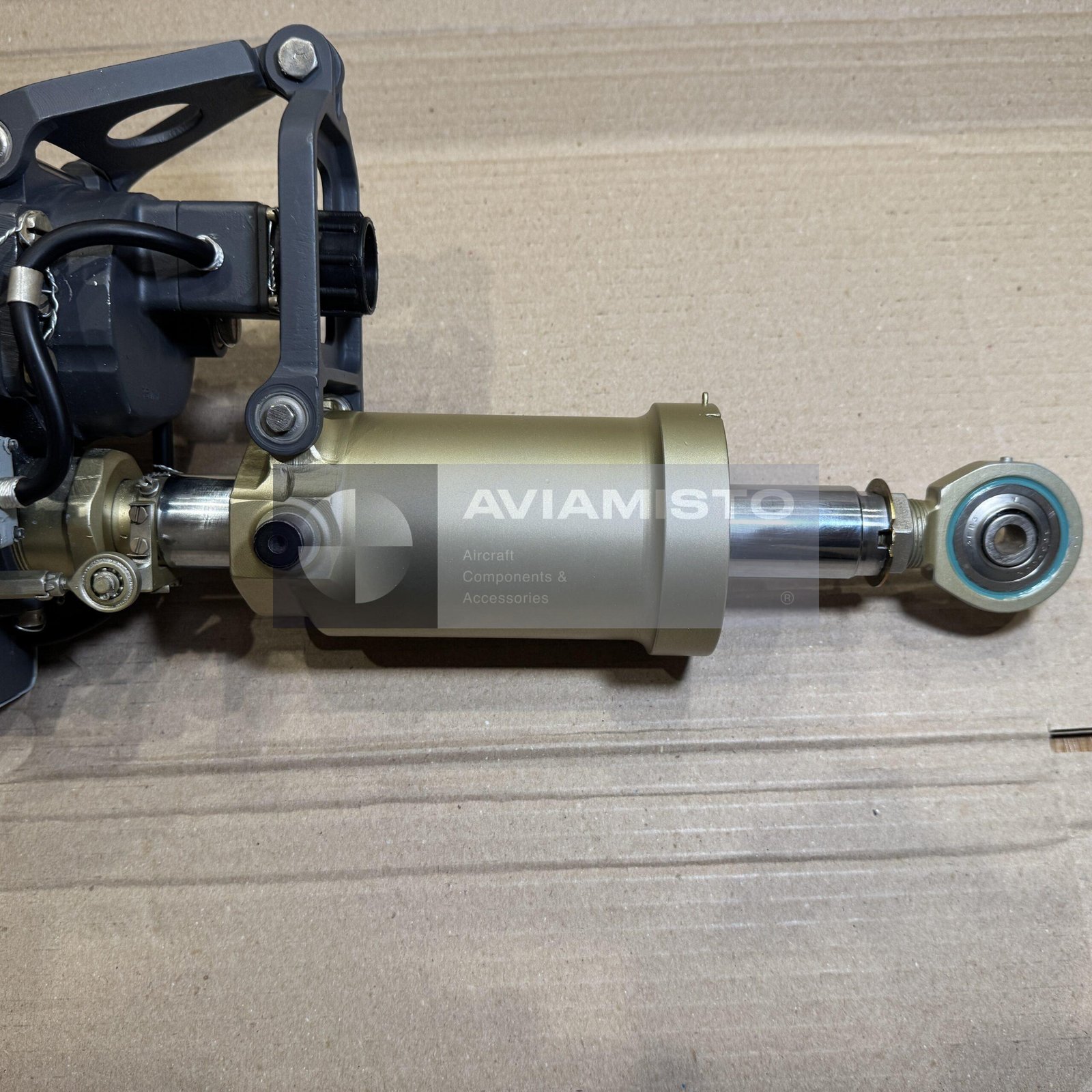

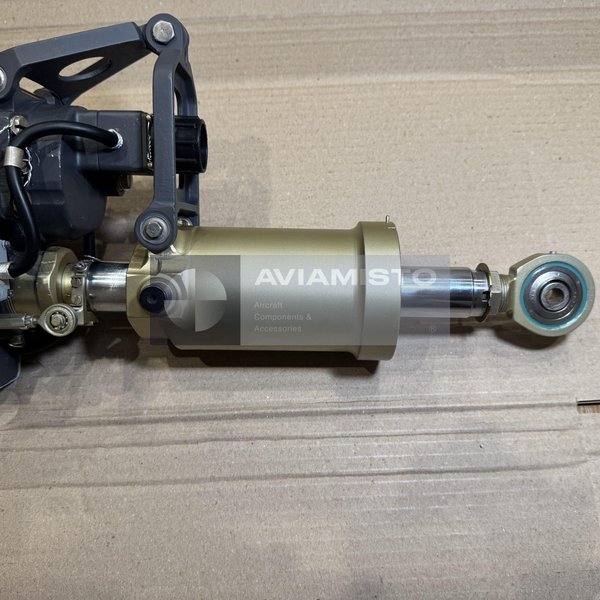

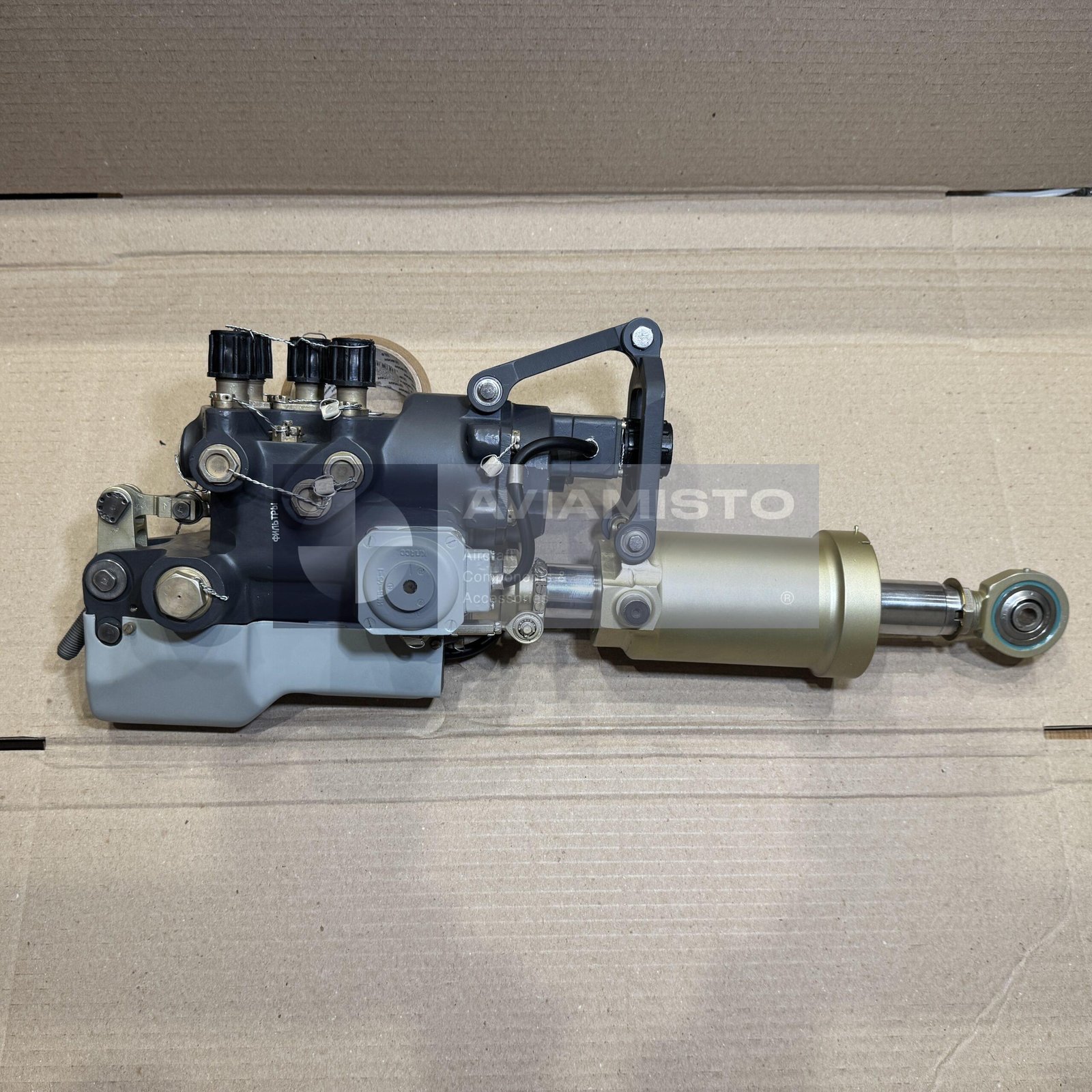

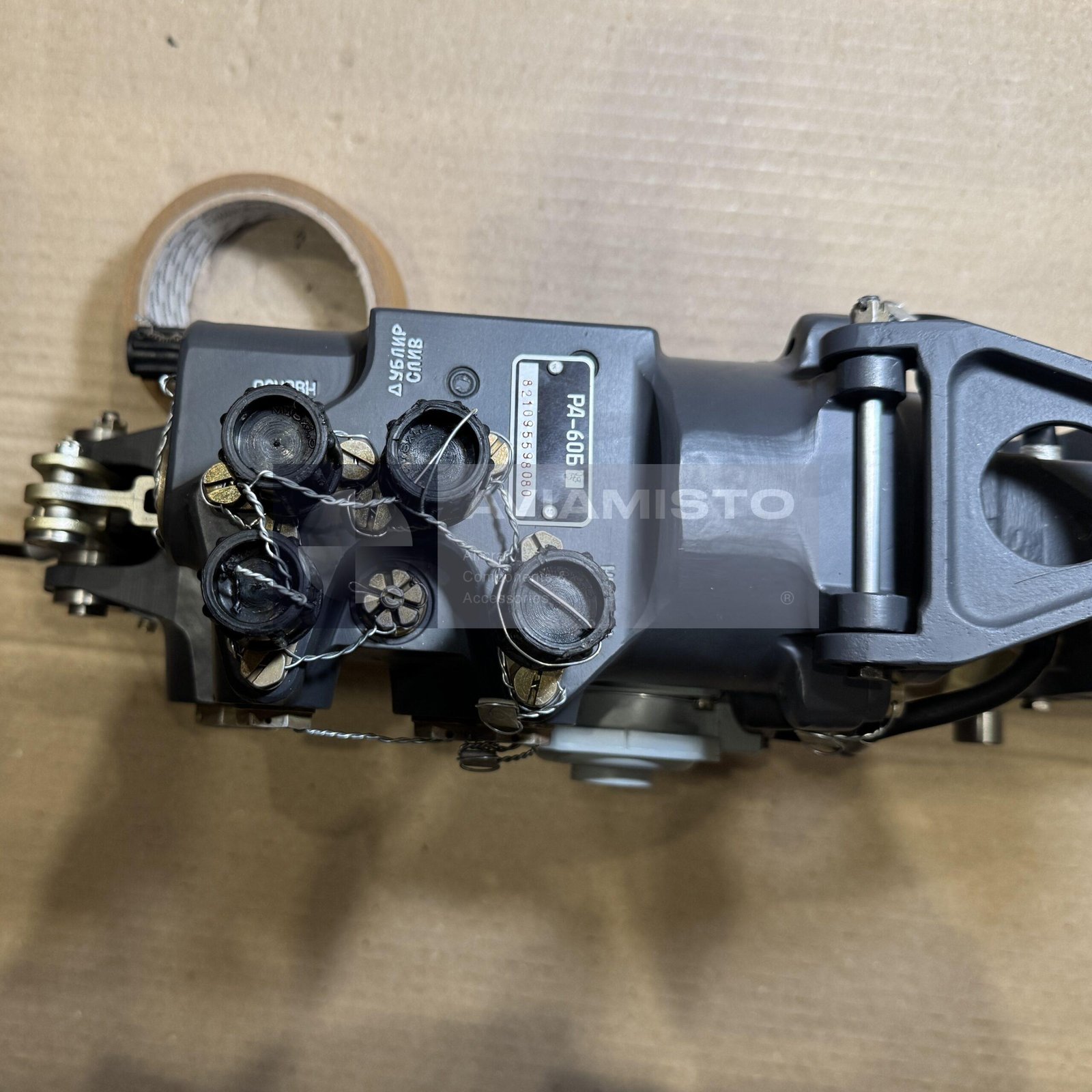

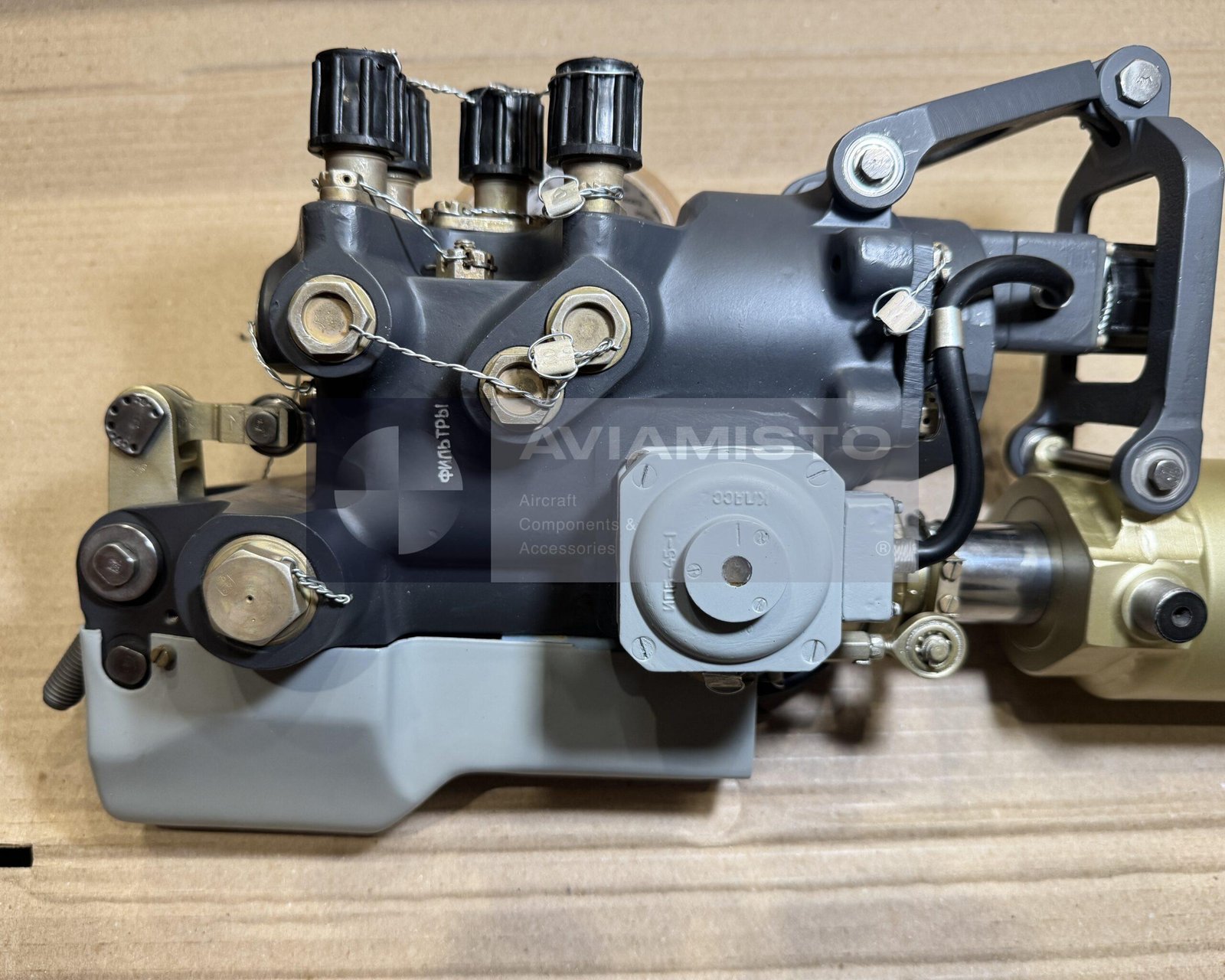

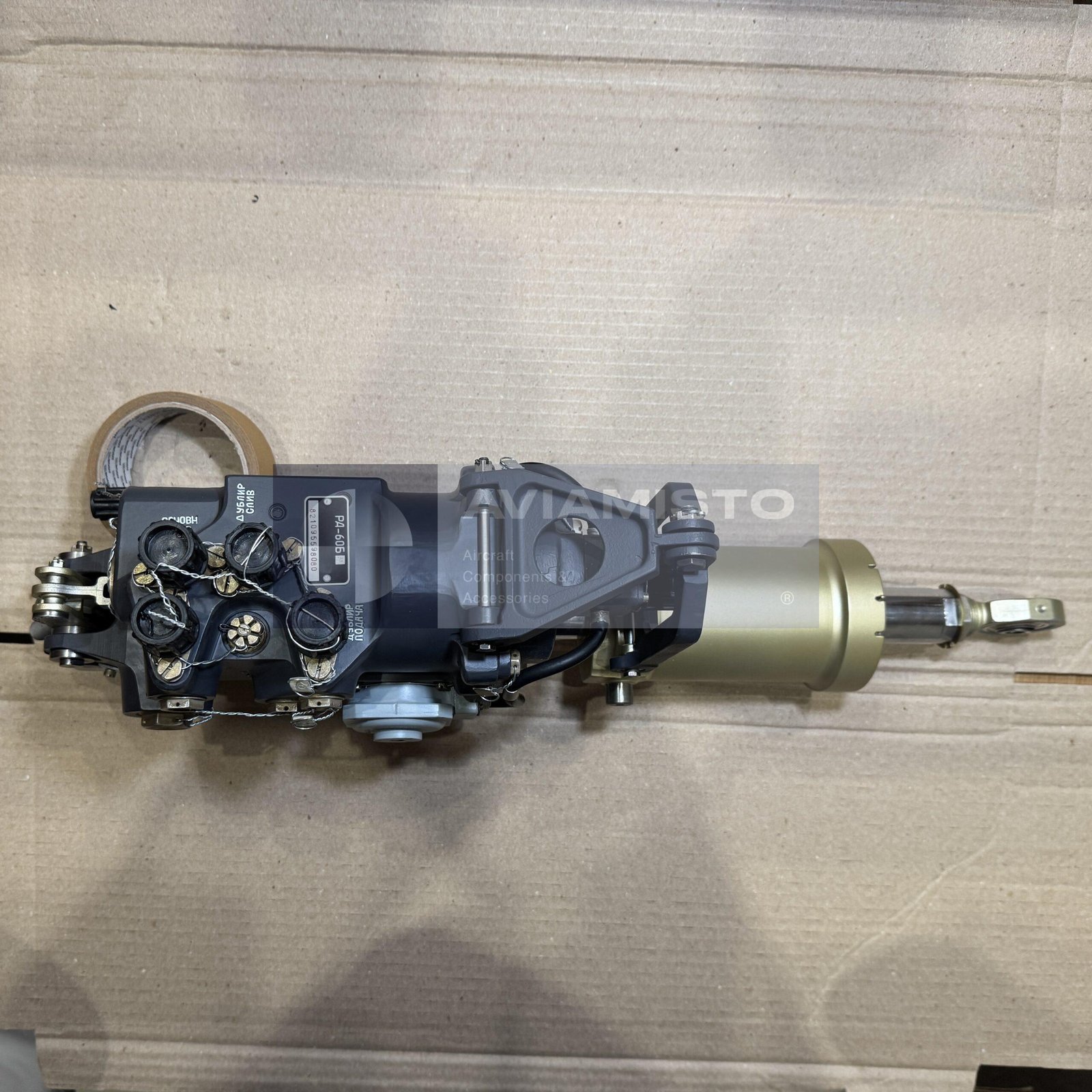

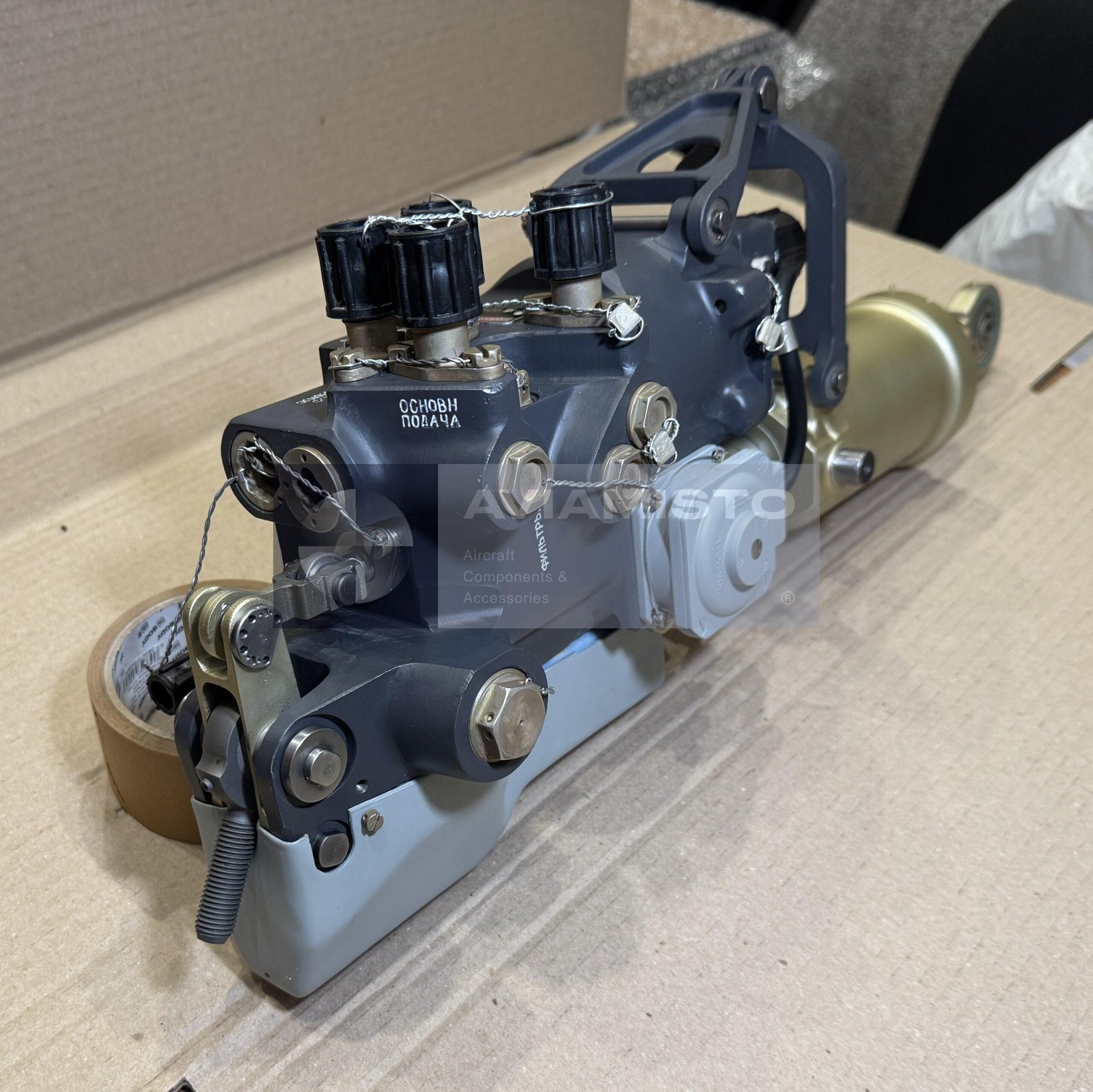

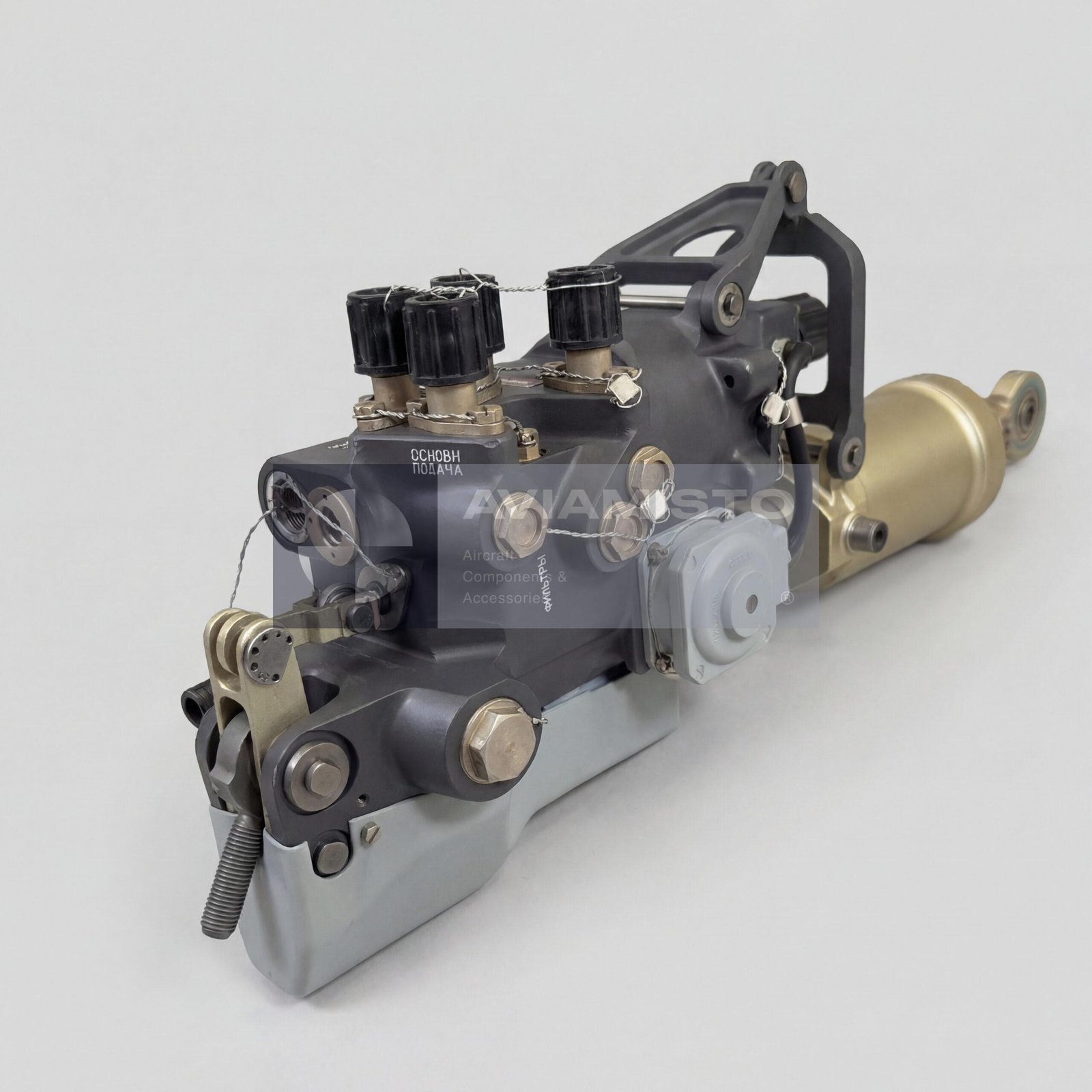

РА-60Б комбинированный агрегат управления вертолёта
РА-60Б — комбинированный гидромеханический агрегат управления, применяемый в системе управления вертолётом. Он работает как силовой исполнительный узел с электрогидравлической следящей системой и передаёт управляющее движение через гидравлический контур. Это не простой гидроцилиндр. В одном агрегате совмещены механическая команда от пилота, гидравлическое питание и электрические сигналы управления. В системах Ми-8 / Ми-17 РА-60Б обычно связан с путевым каналом и управлением рулевым винтом.
Полное описаниеСвернуть описание
Ручное и комбинированное управление через РА-60Б
При ручном управлении РА-60Б следует за перемещением проводки управления от пилота и использует давление гидросистемы для перемещения связанного механизма. В комбинированном полуавтоматическом режиме агрегат дополнительно принимает сигналы автоматического управления и суммирует их с ручной командой. За счёт этого система может совмещать действие пилота и автоматическую коррекцию без отключения механической проводки. В технических описаниях также указывается работа РА-60Б при отсутствии давления в гидросистеме и в режиме перегонки.
Гидравлическая и следящая часть РА-60Б
РА-60Б работает вместе с напорными и сливными гидролиниями, тягами управления, качалками, электрическими цепями сигналов и механизмом путевого управления. Следящая система нужна для того, чтобы агрегат отрабатывал заданное перемещение, а не просто создавал усилие в одном направлении. Если канал управления работает неправильно, сам РА-60Б не всегда является причиной. При проверке смотрят давление питания, подпор в сливе, состояние АМГ-10, регулировку проводки, электрические сигналы, микровыключатели и механику связанного канала.
Применение агрегата РА-60Б на Ми-8 и Ми-17
РА-60Б применяется на вертолётах семейства Ми-8 и их модификациях, включая Ми-8, Ми-8Т, Ми-17, а также встречается в перечнях Ми-171 и Ми-172. В открытых технических описаниях он указан как комбинированный агрегат управления, установленный в системе управления вертолётом, а точнее в системе путевого управления. В гидравлической схеме Ми-8 агрегаты КАУ-30Б работают в каналах управления несущим винтом, а РА-60Б связан с управлением рулевым винтом. Точное место установки нужно сверять по каталогу деталей конкретного борта.
Идентификация и заказ агрегата РА-60Б
Перед заказом маркировку установленного агрегата нужно сверить с паспортом вертолёта, каталогом запасных частей или официальной технической документацией. В русской карточке основное обозначение пишется как РА-60Б. В экспортных документах могут встречаться варианты RA60B, RA 60B, RA-60-B и RA60-B. В русских документах также могут попадаться написания РА60Б и РА 60Б. Для точного подбора лучше указать тип вертолёта, канал установки, полное обозначение и приложить фото таблички.
Технические характеристики
- Тип изделия
- Комбинированный гидромеханический агрегат управления
- Функция
- Силовое ручное и комбинированное полуавтоматическое управление каналами управления полётом
- Применение / Где используется
- Системы управления полётом вертолётов
- Система / Место установки
- Гидравлическая система и система управления полётом
- Совместимые ВС / техника
- Вертолёты Ми-8, Ми-8Т, Ми-17
Все характеристикиСвернуть характеристики
- Рабочая среда
- Гидравлическое масло АМГ-10
- Рабочее давление
- от 42 до 82 кгс/см²
- Противодавление на линии слива
- не более 7 кгс/см²
- Рабочее напряжение
- 27 В
- Рабочий ток
- не более 10 мА
- Диапазон температур окружающей среды
- от −60 до +60 °C
- Диапазон температур рабочей жидкости
- от −60 до +80 °C
- Масса
- не более 16 кг
- Климатическое исполнение
- Эксплуатация во всех климатических условиях
- Назначенный ресурс
- 1500 ч до первого капитального ремонта
- Межремонтный ресурс
- 1500 ч
- Назначенный срок службы
- 30 лет
- Срок хранения
- 10 лет
- Комплект поставки
- Комбинированный агрегат управления, паспорт
- Техническая документация
- Паспорт РА60Б-000 ПС
