ГА-142/2

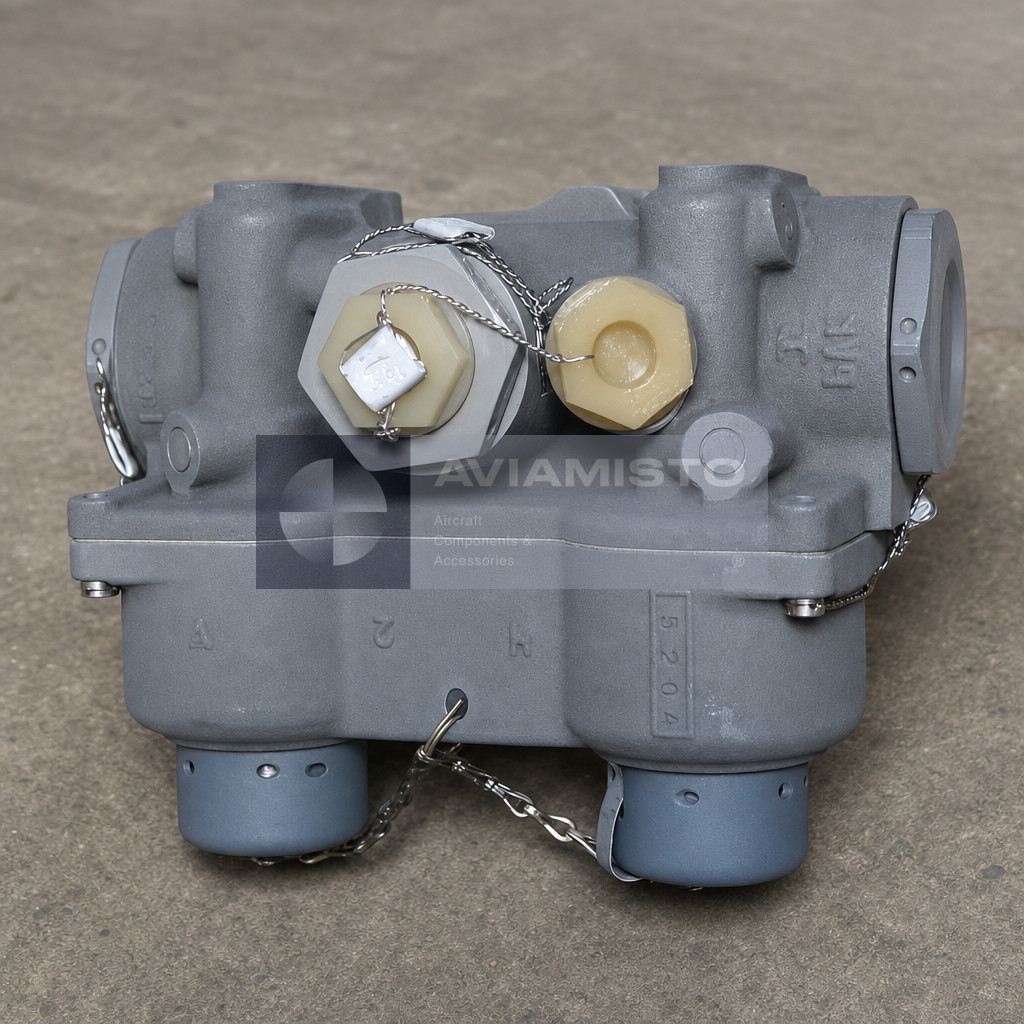

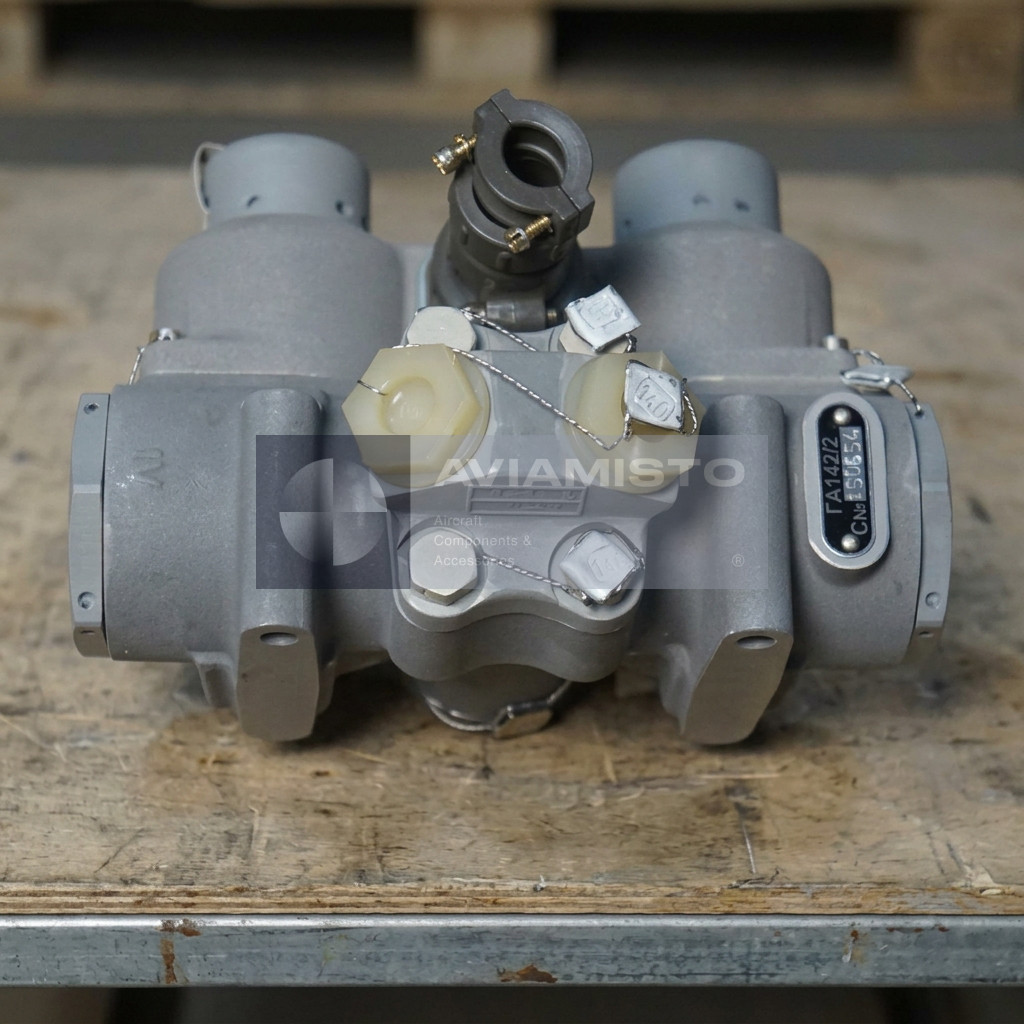

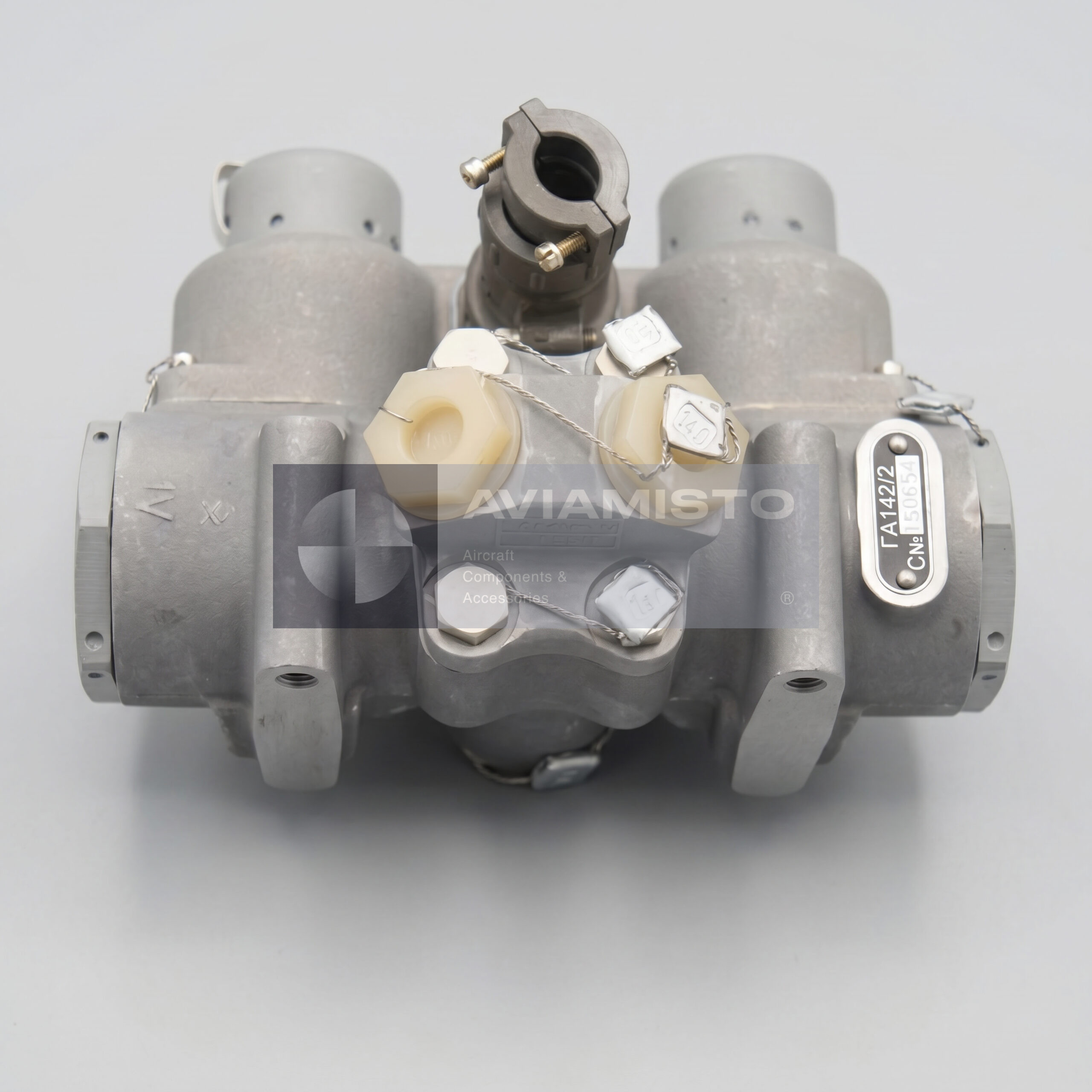

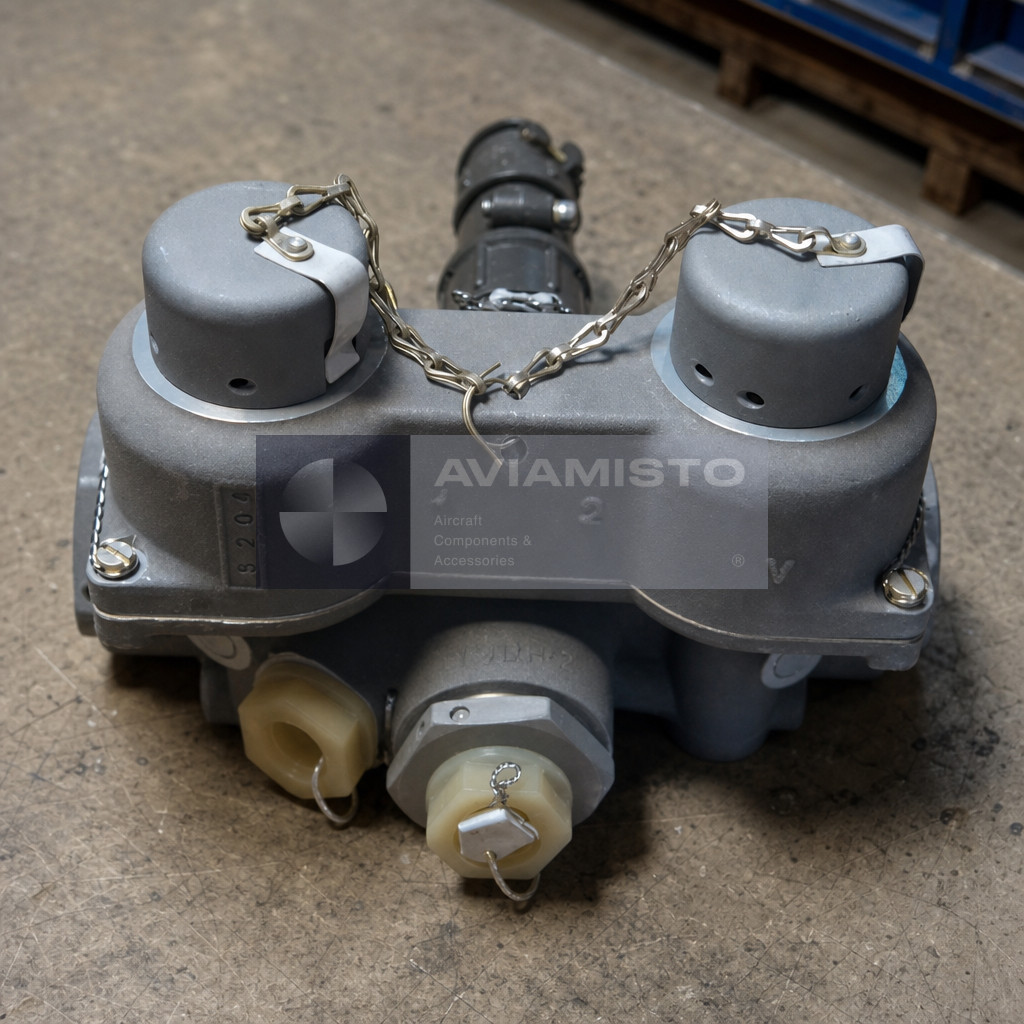

ГА-142/2 трёхпозиционный гидравлический кран

ГА-142/2 — трёхпозиционный электромагнитный кран для дистанционного управления исполнительными механизмами в авиационных и промышленных гидросистемах. Он направляет поток рабочей жидкости в нужную линию по электрической команде или через дублирующие кнопки ручного управления на корпусе. Кран не создаёт давление и не работает как насос. Его задача — переключить поток между двумя рабочими направлениями или оставить контур в нейтральном положении, когда электромагниты обесточены.

Переключение потока через ГА-142/2

В работе ГА-142/2 использует два электромагнита с толкателями, которые перемещают золотник. В нейтральном положении золотник удерживается в среднем положении, а рабочие полости соединены со сливом по схеме крана. При включении одного электромагнита напорная линия соединяется с одной полостью гидроцилиндра, а другая уходит на слив. При включении второго электромагнита направление меняется. Такая схема подходит для механизмов, которым нужен управляемый ход в две стороны.

ГА-142/2 в цепях гидроцилиндров и спойлеров

ГА-142/2 применяют там, где гидроцилиндр или другой исполнительный механизм должен работать от удалённой команды. В авиационных системах такие краны могут использоваться в механизации крыла и управлении спойлерами, где нужно направить давление на выпуск или уборку секций. Похожая логика встречается и в промышленных гидросистемах с реверсивными исполнительными механизмами. Если механизм не срабатывает, проверяют не только кран: важны давление, сливная линия, электропитание, проводка, чистота АМГ-10 и сам гидроцилиндр.

Применение гидравлического крана ГА-142/2

ГА-142/2 работает в гидросистемах с жидкостью АМГ-10 под высоким давлением. В открытых технических описаниях он указан как трёхпозиционный электромагнитный кран для дистанционного гидравлического управления. Для авиационного применения точное место установки нужно сверять по каталогу деталей или схеме конкретного борта. Внешне похожие краны могут отличаться давлением, исполнением штуцеров, током потребления или устройством ручного дублёра. Поэтому подбирать такой агрегат только по внешнему виду не стоит.

Идентификация и заказ крана ГА-142/2

Перед заказом маркировку установленного крана нужно проверить по паспорту, техническому описанию или схеме гидросистемы. В русской карточке основное обозначение пишется как ГА-142/2. В экспортных документах может встречаться GA-142/2 или GA142/2. Для точного подбора лучше указать тип воздушного судна или оборудования, место установки, полное обозначение и приложить фото маркировки, если оно есть. Изделие также известно под альтернативными обозначениями GA-142/2 и GA142/2.

Тип изделия: Электромагнитный трёхпозиционный гидравлический кран
Функция: Дистанционное управление потоком рабочей жидкости к исполнительным механизмам
Применение / Где используется: Авиационные и промышленные гидравлические системы
Система / Место установки: Цепи гидроцилиндров; механизация крыла и управление спойлерами, если предусмотрено документацией
Рабочая среда: Масло АМГ-10
Номинальное рабочее давление: 220 кгс/см²
Минимальное рабочее давление: 20 кгс/см² при отсутствии подпора на сливе
Допустимый подпор в линии слива: Не более 30 кгс/см²
Рабочее напряжение: 27 В постоянного тока ± 10 %
Потребляемый ток: Не более 1 А при 24 В
Диапазон температур окружающей среды: −60…+80 °C
Максимальная температура рабочей жидкости: +100 °C
Тип управления: Электромагнитное управление с дублирующими кнопками ручного управления
Конструктивные особенности: Корпус со штуцерами, золотник, два электромагнита с толкателями, две кнопки, два шарика, втулка с пружиной
Документация: Техническая документация на электромагнитный кран ГА-142/2
