ГА-163Т/16
гидравлический кран
Описание

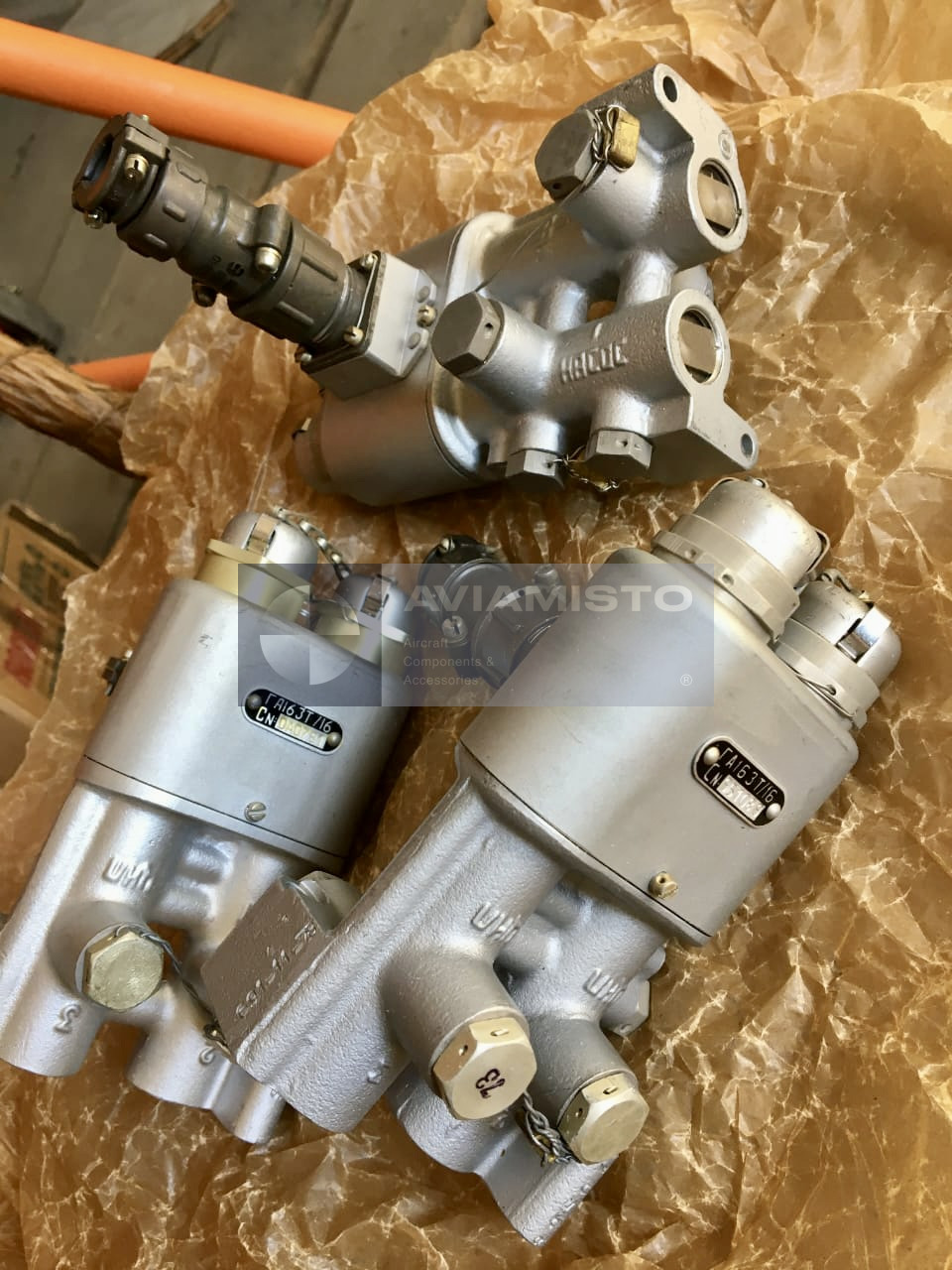

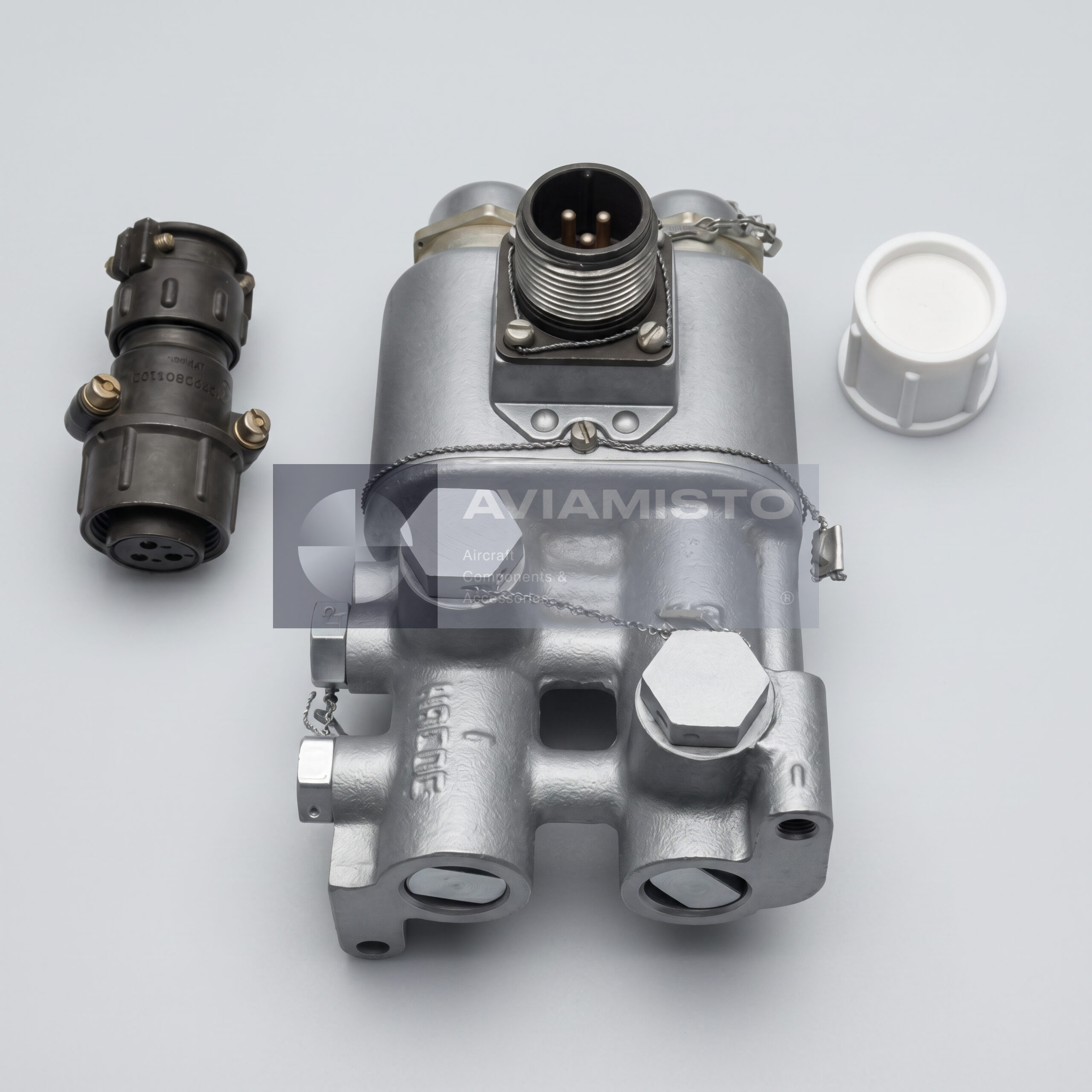

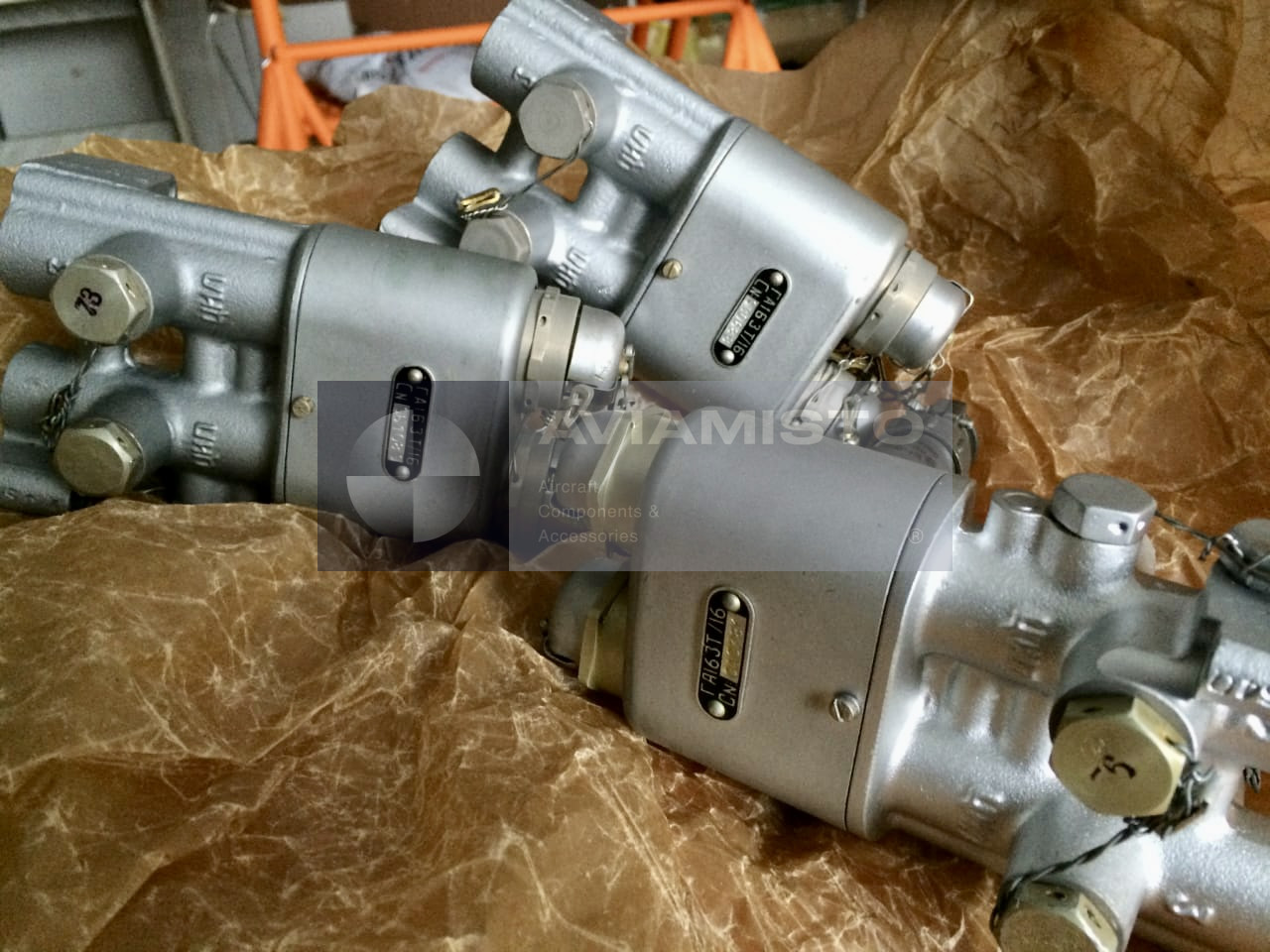

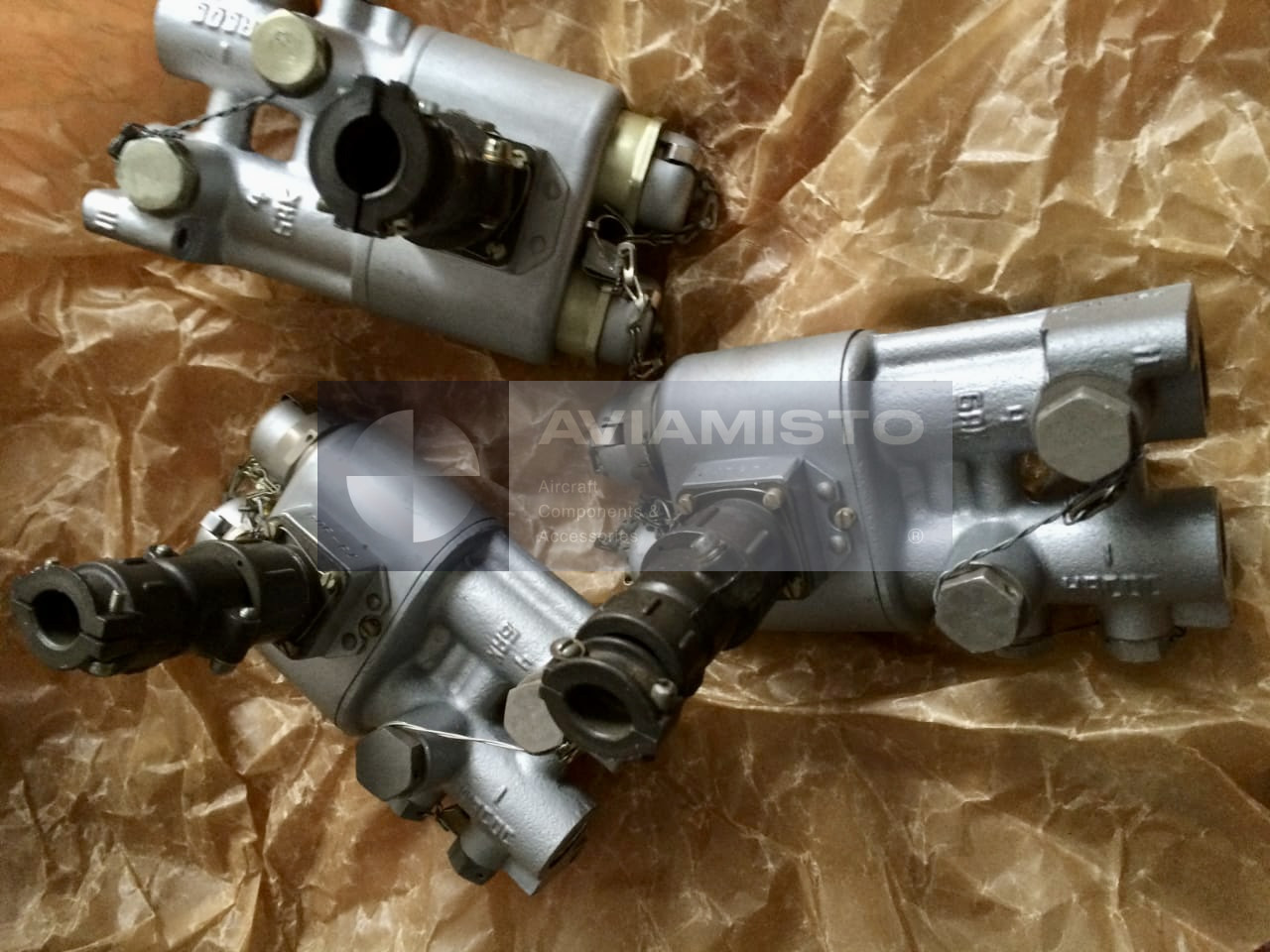

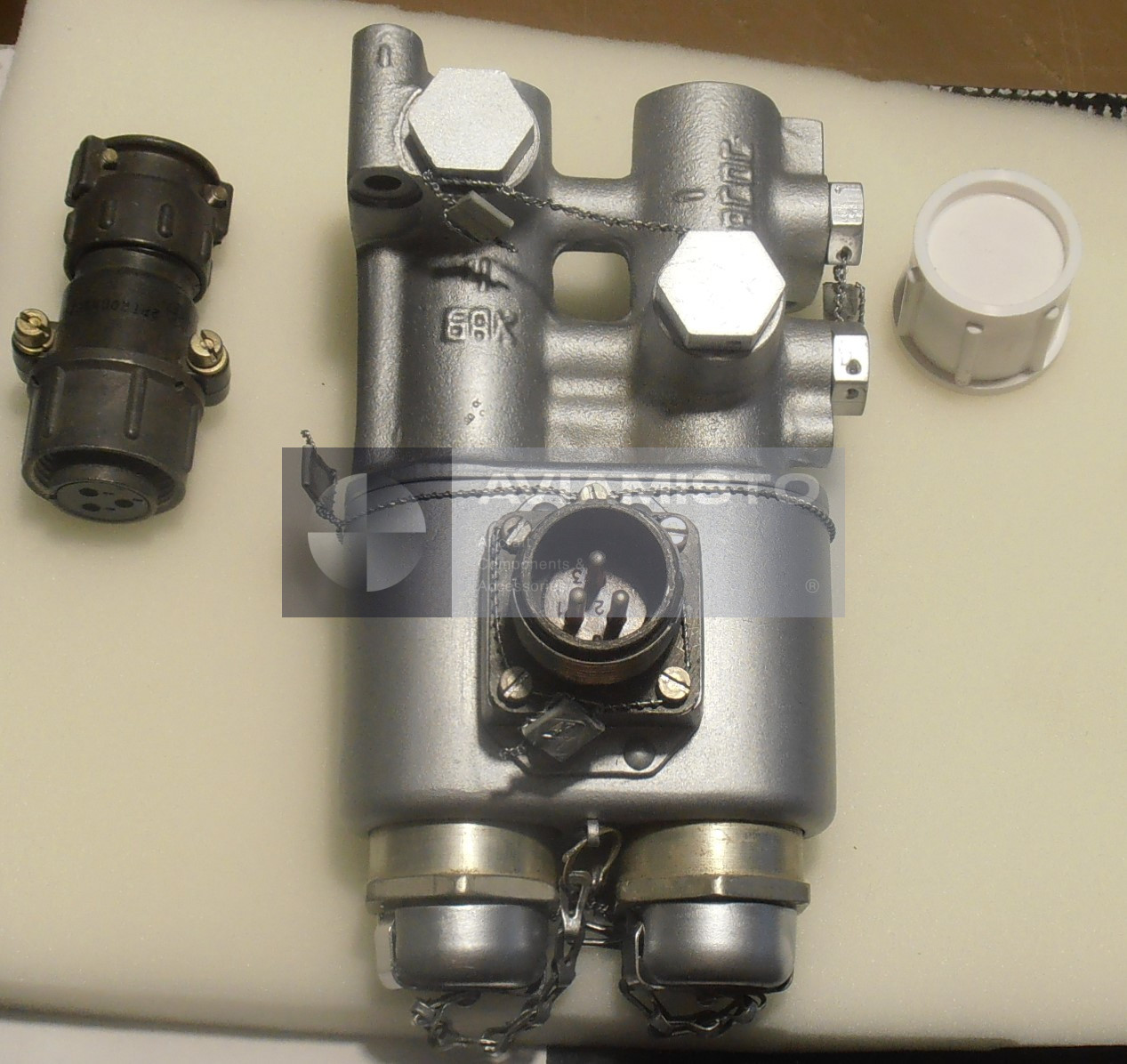

ГА-163Т/16 трёхпозиционный кран гидросистемы
ГА-163Т/16 — трёхпозиционный электромагнитный гидравлический кран для авиационных гидросистем. Он нужен там, где поток рабочей жидкости нужно направить в одну из линий по электрической команде. Кран не создаёт давление и не заменяет насос. Его задача — переключить проход жидкости АМГ-10 в нужное положение или закрыть линию в нейтральном режиме. В технических описаниях ГА-163Т/16 указывается как трёхпозиционный кран с двумя распределительными клапанами.
Полное описаниеСвернуть описание
Переключение потока через ГА-163Т/16
В работе ГА-163Т/16 подаёт жидкость к выбранной линии исполнительного механизма. При подаче питания на соответствующий электромагнит золотник перемещается, и кран соединяет нужный канал. В нейтральном положении проход может быть закрыт, если это предусмотрено схемой системы. Такой принцип подходит для механизмов, где нужен ход в две стороны: выпуск и уборка, поворот вправо и влево, работа пары гидроцилиндров или другой исполнительной группы.
ГА-163Т/16 в системах поворота колёс и спойлеров
ГА-163Т/16 применяется в гидравлических цепях, где исполнительный механизм должен управляться дистанционно. В открытых технических материалах кран упоминается в системе управления поворотом колёс, а на Як-42 — в системе управления спойлерами, где он подаёт давление в цилиндры выпуска и уборки секций. Если механизм не срабатывает, причина не всегда в кране. Обычно проверяют давление, электропитание, проводку, состояние гидроцилиндра, сливную линию и чистоту рабочей жидкости.
Применение гидравлического крана ГА-163Т/16
ГА-163Т/16 встречается в авиационных гидросистемах самолётов, вертолётов и специальной техники. В открытых источниках указаны применения, связанные с Як-42, Ан-26, Ка-32 и отдельными специальными системами. Также рядом с ним часто упоминается близкая модификация ГА-163А/16. Точную применяемость нужно сверять по каталогу деталей конкретного борта. Внешне похожий кран из этой серии не стоит подбирать без проверки полного обозначения и схемы установки.
Идентификация и заказ крана ГА-163Т/16
Перед заказом маркировку установленного крана нужно проверить по техническому описанию, каталогу деталей или эксплуатационной документации. В русской карточке основное обозначение пишется как ГА-163Т/16. В экспортных документах могут встречаться варианты GA-163T/16 и GA163T/16. Для точного подбора лучше указать тип воздушного судна, место установки, полное обозначение и приложить фото маркировки, если оно есть. Изделие также известно под альтернативными обозначениями GA-163T/16 и GA163T/16.
Технические характеристики
- Тип изделия
- Электромагнитный трёхпозиционный гидравлический кран
- Функция
- Дистанционное переключение потоков рабочей жидкости
- Применение / Где используется
- Авиационные гидросистемы и специальная техника
- Система / Место установки
- Система поворота колёс, система спойлеров, гидроцилиндры исполнительных механизмов
- Совместимые ВС / техника
- Як-42, Ан-26, Ка-32 и системы, где предусмотрен ГА-163Т/16
Все характеристикиСвернуть характеристики
- Рабочая среда
- Масло АМГ-10; в отдельных системах допускаются согласованные аналоги
- Номинальное рабочее давление
- 21–22 МПа
- Максимальное рабочее давление
- До 25 МПа
- Номинальная пропускная способность
- Около 12–16 л/мин
- Рабочее напряжение
- 27 В постоянного тока ± 10 %
- Потребляемый ток
- Не более 1.2 А при 27 В и +20 °C
- Время срабатывания
- Не более 0.1 с
- Диапазон температур
- −60…+60 °C
- Кратковременная температура
- До +80 °C
- Материал корпуса
- Алюминиевый сплав
- Тип присоединения
- Штуцеры под трубопроводы, исполнение зависит от установки
- Конструктивные особенности
- Три положения; два распределительных клапана; электромагнитное перемещение золотника
- Близкая модификация
- ГА-163А/16
- Документация
- Техническое описание ГА-163Т/16 и эксплуатационная документация ВС
