ГА-192Т

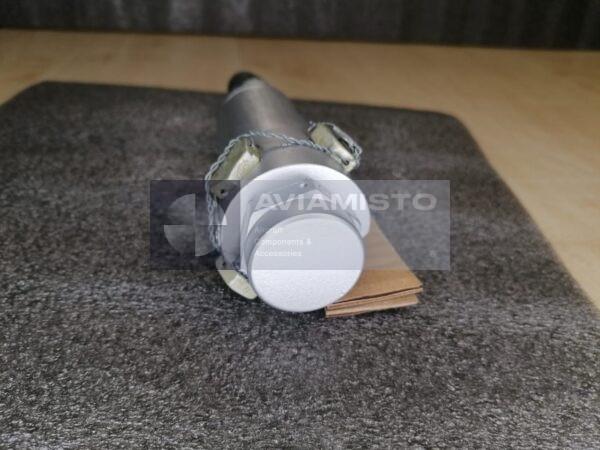

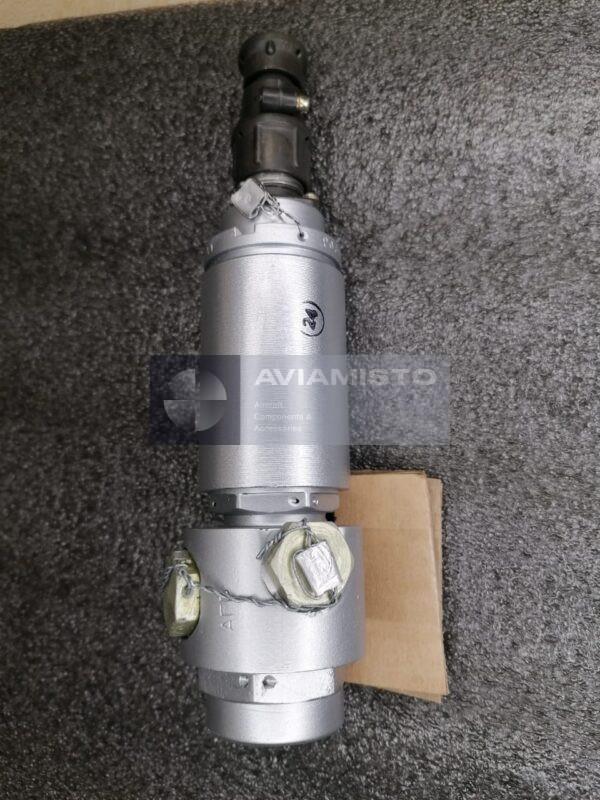

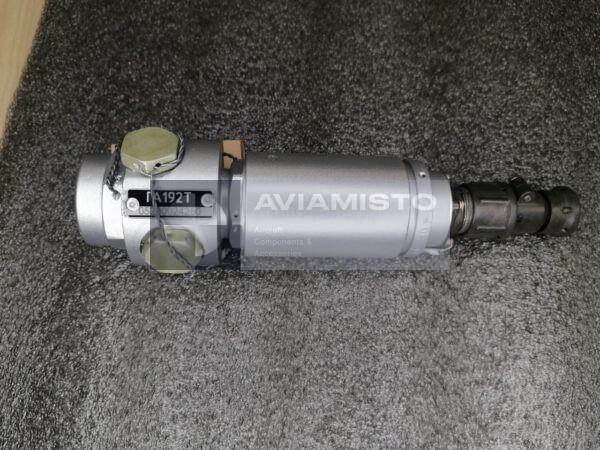

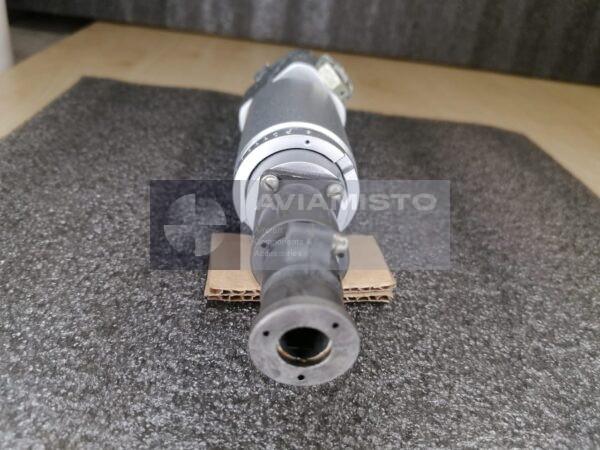

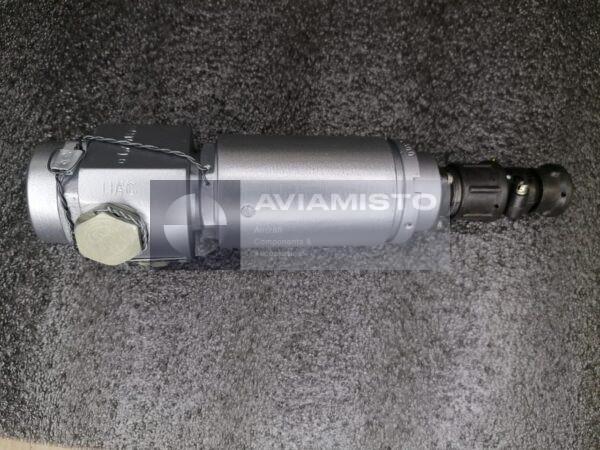

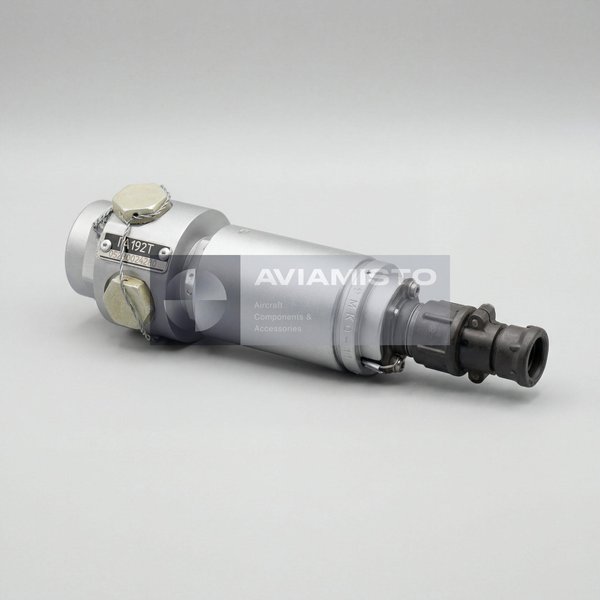

ГА-192Т электромагнитный кран авиационной гидросистемы

ГА-192Т — электромагнитный гидравлический кран для дистанционного управления гидроагрегатами в бортовых гидросистемах. По конструкции это золотниковый агрегат с электромагнитным управлением. Он не создает давление и не заменяет насос. Его задача — переключить проход рабочей жидкости АМГ-10 по электрической команде и подать её к нужному гидравлическому агрегату. В эксплуатации такой кран ставят там, где гидромеханизм должен включаться от электрической цепи управления.

Подача рабочей жидкости через ГА-192Т

В работе ГА-192Т управляет подачей жидкости к агрегатам управления и вспомогательным гидромеханизмам. В зависимости от схемы борта он может использоваться для включения гидроусилителей, управления фрикционом ручки “ШАГ-ГАЗ” и работы гидроупоров в комбинированных режимах. При подаче напряжения на электромагнит золотник меняет положение, и линия переключается по схеме гидросистемы. Само переключение быстрое, но нормальная работа зависит не только от крана. Важны давление, чистота жидкости, исправность проводки и состояние подключенного механизма.

ГА-192Т в цепях управления и вспомогательных контурах

В гидросистеме ГА-192Т работает вместе с напорными и сливными линиями, штуцерами, исполнительными механизмами, агрегатами управления, выключателями и бортовой электропроводкой. Если подключенный гидроагрегат не срабатывает, причина не всегда в самом кране. При проверке смотрят питание на разъеме, потребляемый ток, ход золотника, давление в линии, подпор в сливе, внутренние утечки и загрязнение жидкости АМГ-10. Заедание золотника, плохой контакт, низкое давление или грязная жидкость могут выглядеть как отказ крана.

Применение гидравлического крана ГА-192Т

ГА-192Т применяется в гидросистемах вертолетов и самолетов, где требуется электрическое переключение подачи рабочей жидкости. В перечнях применяемости указаны Ми-8, Ан-12, Як-40, Ту-134 и Ан-32. В открытых технических материалах ГА-192Т относится к семейству электромагнитных кранов ГА-192, но имеет свои параметры по рабочему давлению и допустимому подпору в сливной линии. Точное место установки зависит от типа воздушного судна, схемы гидросистемы и выполненных доработок. Перед заменой нужно сверять установленную маркировку с каталогом деталей.

Идентификация и заказ крана ГА-192Т

Перед заказом маркировку установленного крана нужно проверить по паспорту, техническому описанию или документации воздушного судна. В русской карточке основное обозначение пишется как ГА-192Т. В экспортных или складских документах может встречаться написание GA-192T или GA192T. Для точного подбора лучше указать тип воздушного судна, место установки, полное обозначение и приложить фото маркировки, если оно есть. Изделие также известно под альтернативными обозначениями GA-192T и GA192T.

Тип изделия: Электромагнитный гидравлический кран
Функция: Дистанционное управление подачей рабочей жидкости к гидроагрегатам
Применение / Где используется: Гидравлические системы ВС
Система / Место установки: Контуры управления и вспомогательные гидролинии
Совместимые ВС / техника: Ми-8, Ан-12, Як-40, Ту-134, Ан-32
Рабочая среда: АМГ-10
Рабочее давление: 160 ± 10 кгс/см²
Максимальное рабочее давление (аварийное): 180 ± 8 кгс/см²
Допустимое давление в линии слива: не более 30 кгс/см²
Диапазон рабочих температур окружающего воздуха: от −60 до +80 °C
Максимальная температура рабочей жидкости: +80 °C
Напряжение питания: 27 ± 10 % В постоянного тока
Потребляемый ток: не более 1,2 А
Режим работы: Длительный
Внутренние перетечки при 20 ± 10 °C и 160 ± 10 кгс/см²:
— в начале срока службы: не более 60 см³/мин
— к концу срока службы: не более 70 см³/мин
Масса (без транспортировочных заглушек): не более 1,0 кг
Комплект поставки: Кран в сборе с уплотнительными кольцами
Техническая документация: Паспорт ГА-192Т ПС
