ТВ-19Т

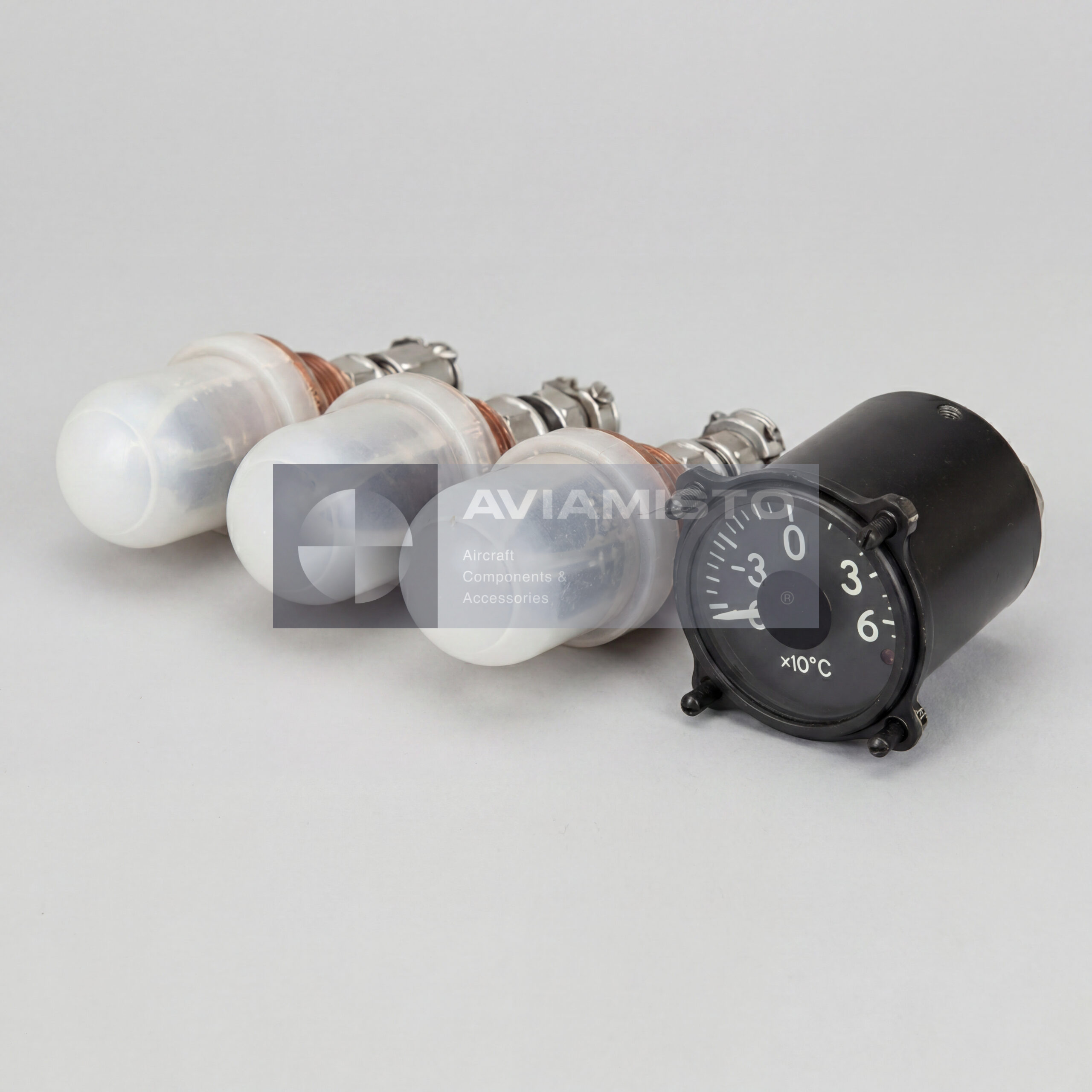

ТВ-19Т с приемниками температуры П-9Т

В комплекте ТВ-19Т обычно используются три приемника температуры П-9Т или П-9. Их устанавливают в разных частях салона или кабины, чтобы получить более представительное значение температуры воздуха. Приемники работают как резистивные датчики: при изменении температуры меняется их сопротивление, а указатель преобразует этот сигнал в показание на шкале. Для вертолетов типа Ми-8 такая схема удобна, потому что температура в передней, средней и задней части кабины может отличаться.

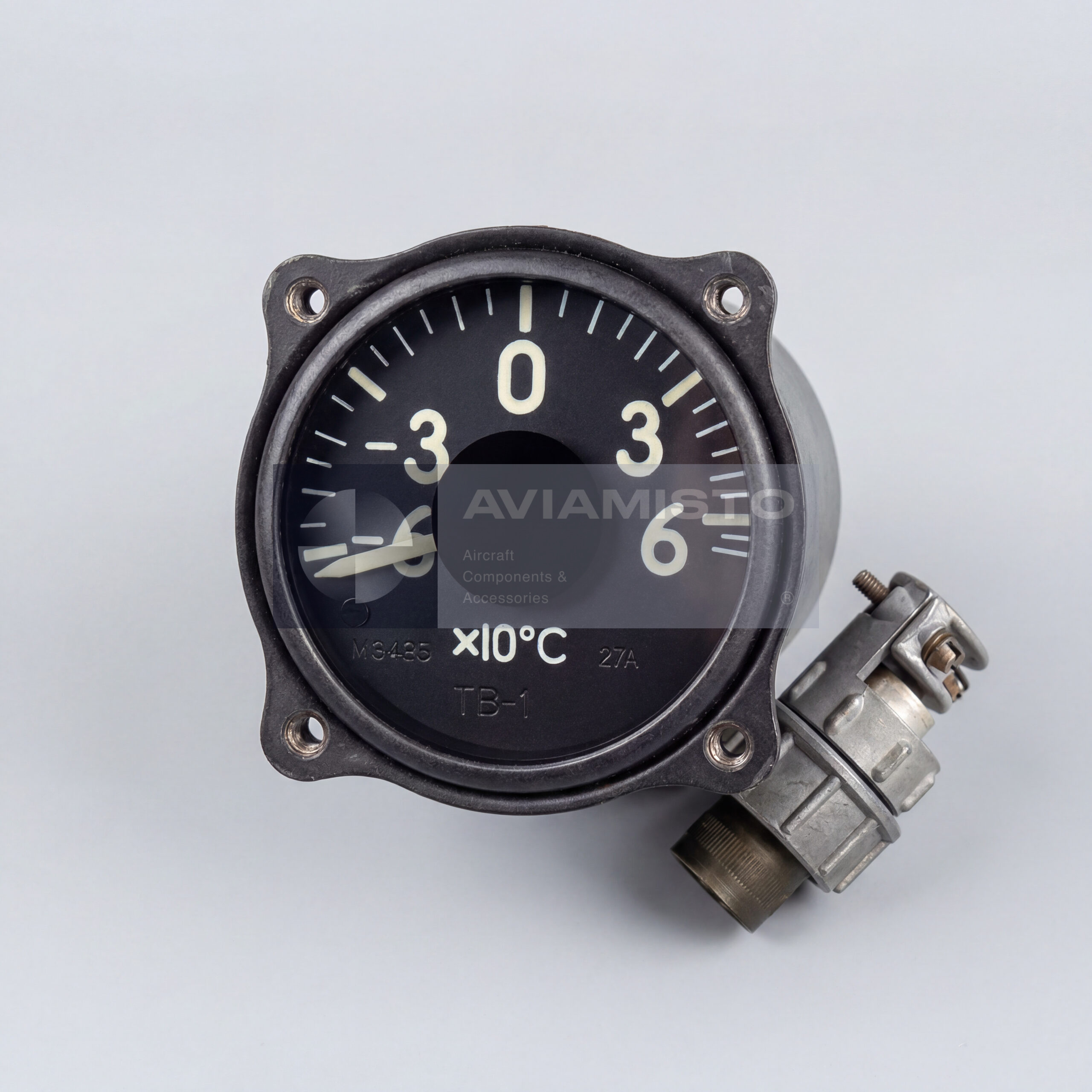

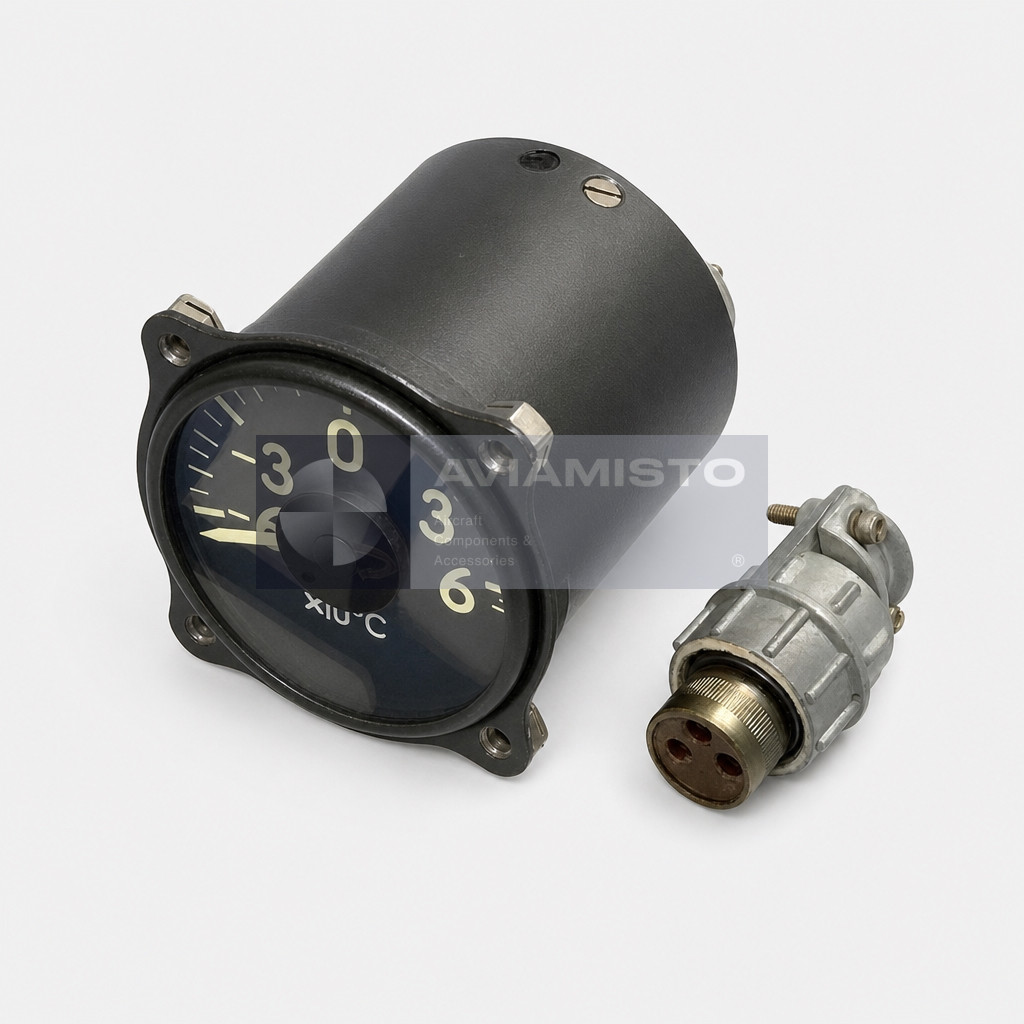

Указатель ТВ-1 в системе ТВ-19Т

Показывающим прибором в системе ТВ-19Т является указатель ТВ-1. Он устанавливается на панели и выводит температуру по шкале. Рабочее положение прибора — вертикальное. Шкала имеет угол размаха 210° и выполнена неравномерной, с оцифровкой основных делений. При замене важно помнить, что ТВ-1 и приемники П-9Т работают как комплект. Просто похожий указатель или похожий датчик нельзя считать заменой без проверки по документации конкретной системы.

Питание и поведение стрелки ТВ-19Т

ТВ-19Т питается от бортовой сети постоянного тока 27 В с обычным авиационным допуском. Ток потребления небольшой, что характерно для измерительных цепей такого типа. Время успокоения стрелки ограничено, поэтому после изменения сигнала указатель должен достаточно быстро прийти к устойчивому показанию. Если стрелка дергается, долго не успокаивается, показывает явно неверно или не возвращается нормально, проверяют не только сам указатель, но и приемники, проводку, разъемы и питание.

Диапазон измерений ТВ-19Т

Диапазон измерений ТВ-19Т составляет от −60 до +50 °C, а рабочий диапазон указан от 0 до +35 °C. Это разные вещи: прибор может показывать температуру в широком диапазоне, но основная эксплуатационная зона для контроля воздуха в кабине обычно находится в более узких пределах. При обслуживании важно сверять диапазон указателя и приемников вместе. Если один элемент системы не соответствует нужному диапазону или характеристике, показания могут быть неправильными.

Применение ТВ-19Т на вертолетах и самолетах

ТВ-19Т применяют на воздушных судах, где требуется дистанционный контроль температуры воздуха в кабинах и отсеках. На вертолетах семейства Ми-8 такая система может использоваться для контроля температуры в пассажирской или грузовой кабине в зависимости от комплектации борта. Места установки приемников температуры имеют значение. Если датчик стоит рядом с локальным источником тепла, холодной струей, закрытым участком или плохо продуваемым местом, среднее показание на приборе будет искажено.

Поставка и проверка ТВ-19Т

При заказе нужно уточнять, требуется полный комплект ТВ-19Т, только указатель ТВ-1 или приемники температуры П-9Т. Перед установкой проверяют паспорт, комплектность, состояние указателя, шкалу, ход стрелки, сопротивление приемников, проводку, разъемы, питание и правильность вертикального монтажа. Для авиационной поставки также важны состояние хранения, категория, совместимость с конкретной системой индикации температуры и наличие эксплуатационной документации.

Связанные изделия системы: П-9Т, ТБ-1, ЭП-528Т серия 2. Позиции объединены по назначению и месту в системе, но не обозначаются как взаимозаменяемые.

Подтверждённый контекст применения включает вертолёты семейства Ми-8 / Ми-17. Точное исполнение и место установки необходимо сверять с каталогом деталей и документацией конкретного воздушного судна.
