ЭП-528Т серия 2

Усилительно-преобразующее устройство ЭП-528Т серия 2

ЭП-528Т серия 2 — авиационное усилительно-преобразующее устройство, применяемое в системах автоматического регулирования температуры воздушных судов. Блок принимает электрические сигналы от датчиков температуры и задатчиков, усиливает и преобразует эти сигналы, а затем формирует команды управления для исполнительных механизмов и заслонок системы кондиционирования. Изделие используется в составе регуляторов температуры на гражданских и транспортных самолетах, где требуется автоматическое поддержание температуры в кабине, салоне, грузовом отсеке или каналах подачи воздуха.

Обработка сигналов через ЭП-528Т серия 2

ЭП-528Т серия 2 обрабатывает входные сигналы от датчиков температуры и устройств задания температуры. В типовых схемах с ним могут работать датчики П-109 и задатчики РР-53-4Т, в зависимости от конфигурации регулятора. Блок сравнивает полученный сигнал с заданным значением температуры и формирует выходную команду для системы кондиционирования. Эти команды передаются на исполнительные механизмы, заслонки или клапаны, которые регулируют поток воздуха и температуру. В этой роли ЭП-528Т серия 2 является управляющим и преобразующим элементом контура автоматического регулирования температуры.

ЭП-528Т серия 2 в составе регуляторов РТА

ЭП-528Т серия 2 применяется в составе регуляторов температуры РТА-36-27Т, РТА-36-30Т, РТА-36-9Т и связанных исполнений. Эти регуляторы работают в системах кондиционирования, наддува и автоматического поддержания температуры, где отдельные каналы могут обслуживать кабину экипажа, пассажирский салон, грузовой отсек или магистрали подачи воздуха. Усилительно-преобразующее устройство обеспечивает автоматическое регулирование, преобразуя сигналы датчиков и задатчиков в команды для исполнительных элементов системы. На одном воздушном судне может быть несколько таких блоков для разных температурных контуров.

Применение ЭП-528Т серия 2 на транспортных самолетах

ЭП-528Т серия 2 применяется на самолетах Ил-76, Ил-86, Ил-96-300 и других воздушных судах с совместимыми системами регулирования температуры. На примере Ил-76 блоки могут устанавливаться группами в технических отсеках и на этажерках оборудования. Часть блоков работает в контурах автоматического отбора и охлаждения воздуха от двигателей, часть — в регуляторах холодной магистрали системы плавного наддува и кондиционирования, а отдельный блок может обеспечивать автоматическое поддержание температуры в обитаемой зоне грузовой кабины.

Монтаж ЭП-528Т серия 2 в технических отсеках

ЭП-528Т серия 2 устанавливается как закрытый блок управления в технических зонах воздушного судна, обычно на этажерках электро- и радиооборудования. Для Ил-76 упоминаются места установки в 5-м техническом отсеке у шпангоута №68, в 1-м техническом отсеке у шпангоута №14, а также на потолке грузовой кабины в районе шпангоутов №4–5. Блоки монтируются в амортизированные рамы или подкосы, которые защищают изделие от бортовой вибрации. Подключение, монтаж и распиновка разъемов должны выполняться по документации конкретного воздушного судна.

Идентификация и заказ ЭП-528Т серия 2

Изделие может обозначаться как ЭП-528Т серия 2, ЭП-528Т сер. 2, EP-528T Series 2 или EP-528T Ser. 2. При заказе желательно обязательно указывать серию, потому что авиационные блоки управления могут иметь разные исполнения и применяемость. Для точной поставки нужно подтвердить тип воздушного судна, тип регулятора температуры, требуемое состояние, исполнение разъемов, наличие документации и назначение поставки — эксплуатационная замена, склад ремонта или стендовая проверка. Поскольку блок работает в автоматическом контуре регулирования температуры, при приемке важны состояние, документы и результаты проверки.

Тип изделия: Авиационное усилительно-преобразующее устройство / блок управления
Обозначение: ЭП-528Т серия 2
Альтернативные обозначения: ЭП-528Т сер. 2, EP-528T Series 2, EP-528T Ser. 2
Функция: Усиление, преобразование сигналов и формирование команд автоматического регулирования температуры
Применение / Где используется: Системы кондиционирования воздуха и автоматического регулирования температуры
Система / Место установки: СКВ / технические отсеки системы кондиционирования и электрооборудования
Совместимые ВС / техника: Ил-76, Ил-86, Ил-96-300 и другие ВС с совместимыми системами регулирования температуры
Связанные регуляторы: РТА-36-27Т, РТА-36-30Т, РТА-36-9Т и связанные исполнения
Связанные датчики: Датчики температуры П-109 или совместимые чувствительные элементы
Связанные задатчики: РР-53-4Т или совместимые задатчики температуры
Связанные исполнительные механизмы / заслонки: Заслонки и исполнительные механизмы СКВ, включая 5419Т при соответствующей конфигурации
Напряжение питания: 27 В постоянного тока
Допустимый диапазон бортовой сети: 24–29.4 В
Потребляемая мощность: Не более 35 Вт
Входные сигналы: Аналоговые электрические сигналы от платиновых датчиков температуры и задатчиков температуры
Выходные сигналы: Управляющие сигналы постоянного тока для исполнительных механизмов и заслонок СКВ
Диапазон рабочих температур: От −60 °C до +60 °C

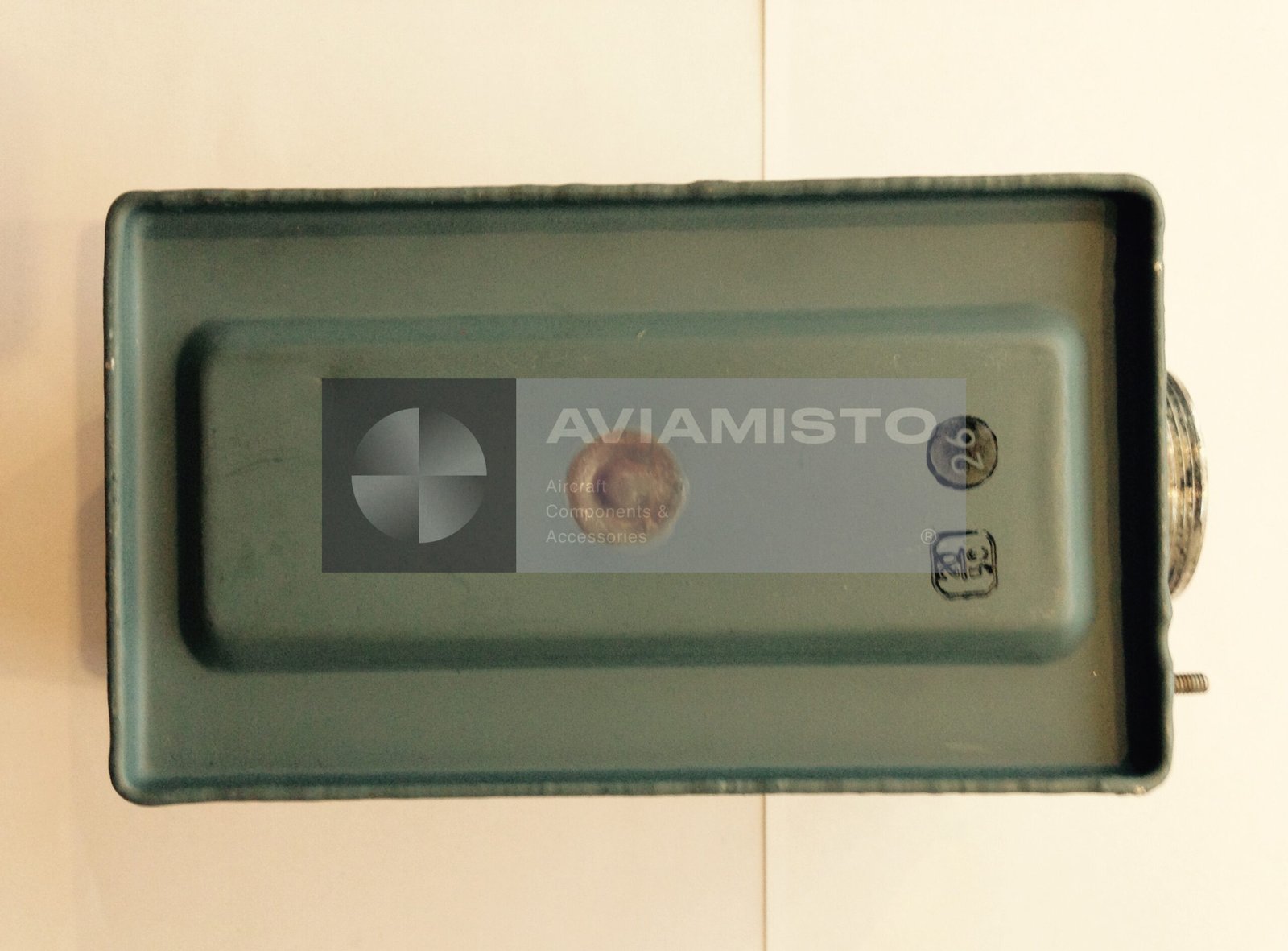

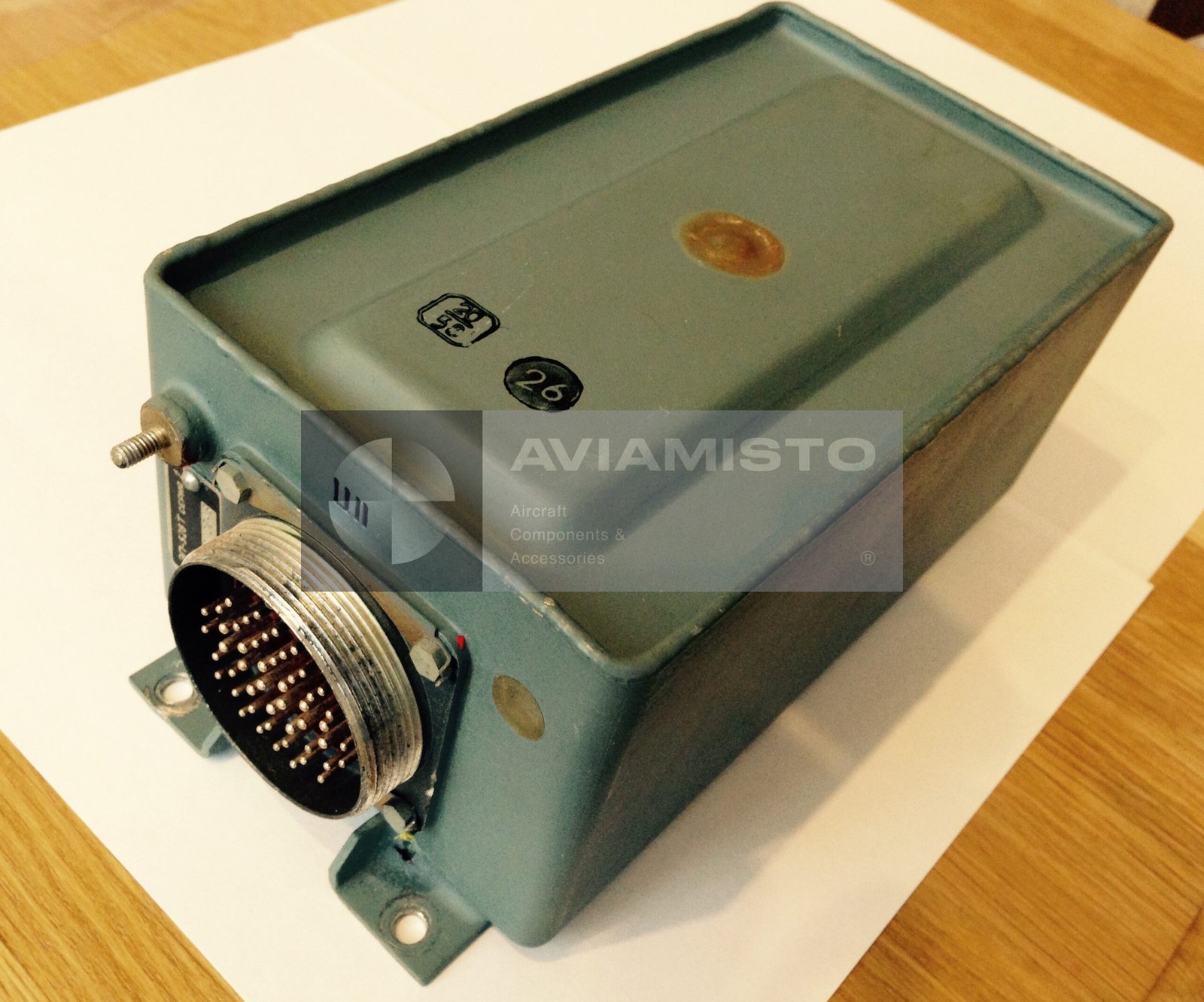

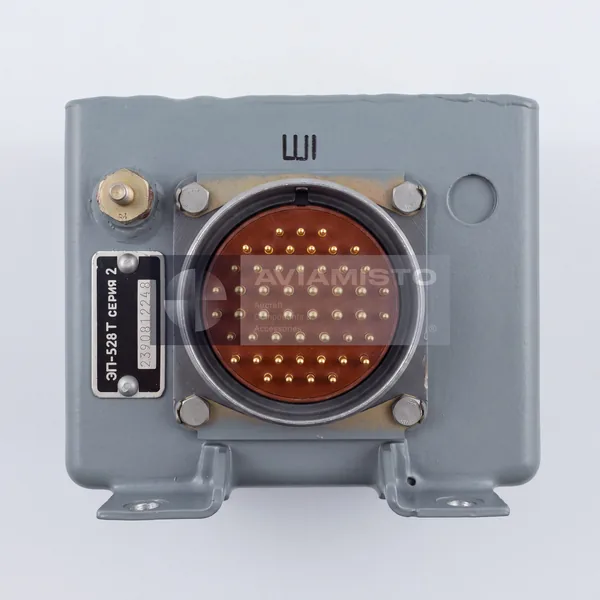

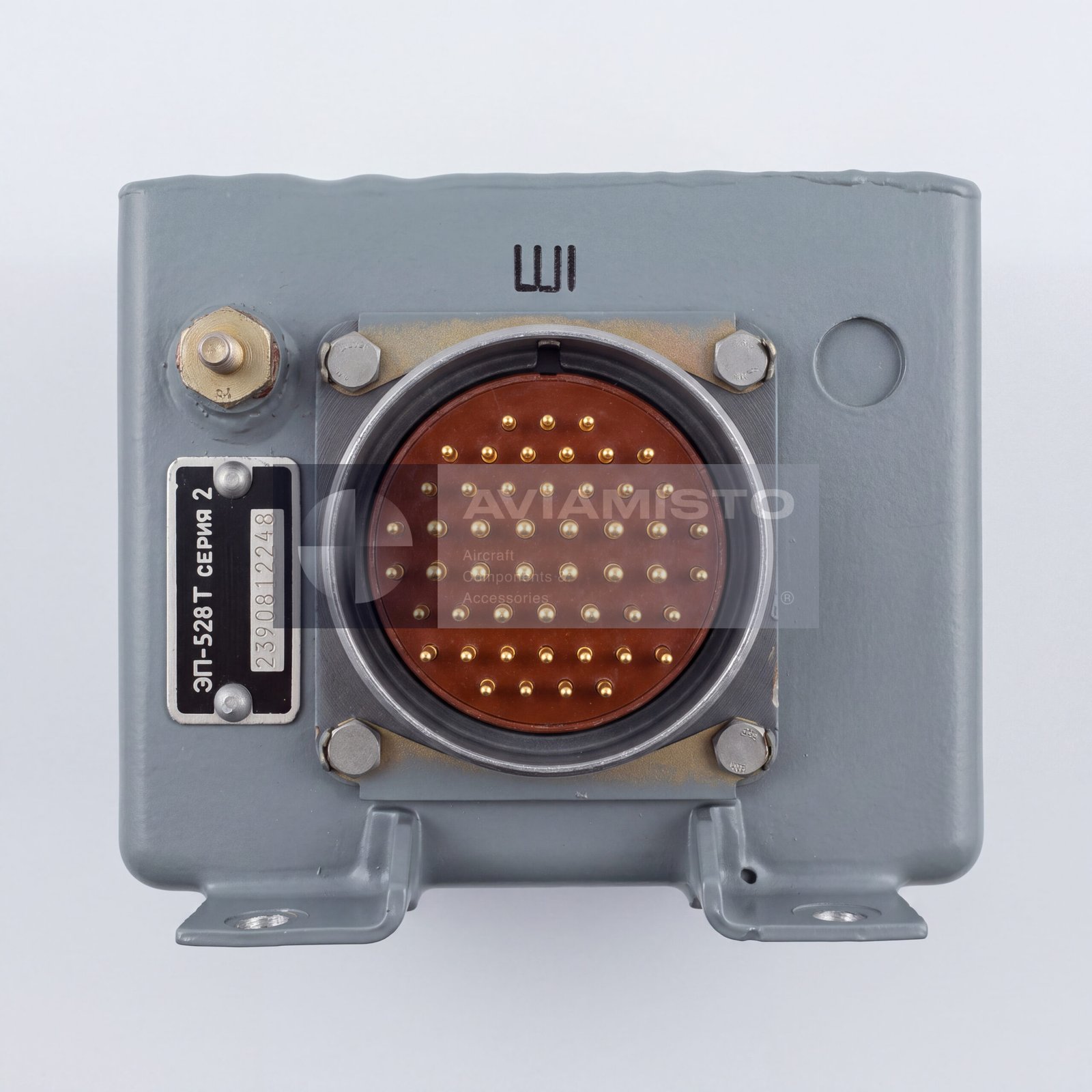

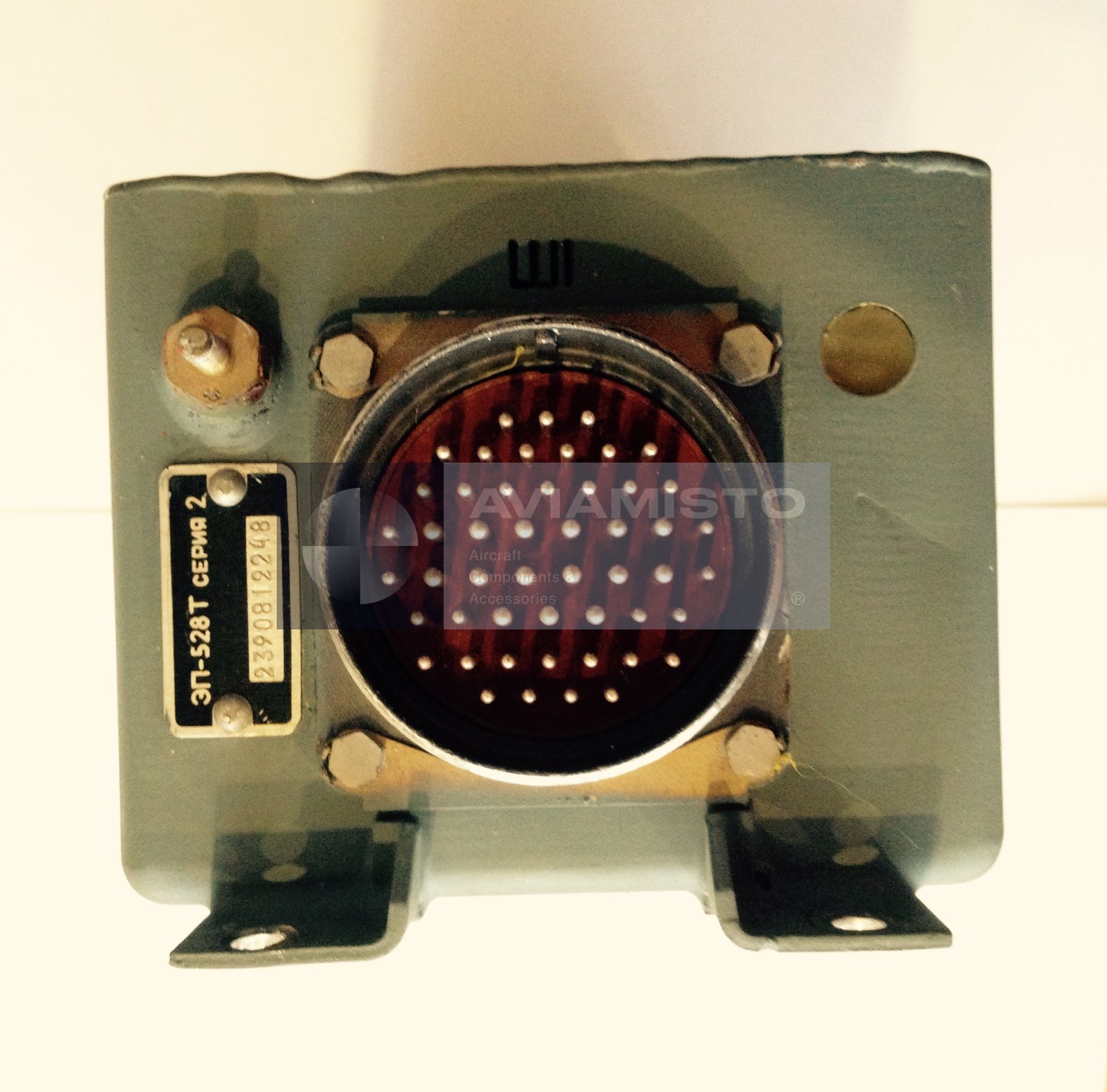

Конструктивное исполнение: Закрытый металлический защитный корпус со штепсельными разъемами
Способ установки: Монтаж на этажерках оборудования в амортизированных рамах / подкосах
Длина: 285 мм
Ширина: 122 мм
Высота: 188 мм
Масса: Не более 3.8 кг
Состояние: Согласно условиям поставки
Документация: Паспорт, эксплуатационная документация, схемы подключения, документация по ТО ВС, документация регулятора температуры
