РМ-355Г
Монтажно-демпфирующая рама
Описание
Монтажная рама РМ-355Г для авиационного электрооборудования
РМ-355Г — авиационная монтажная амортизационная рама, применяемая для установки блоков БРН120Т5А-3С и БЗУНП355Г. Сама рама не является генератором, преобразователем или блоком управления. Ее задача — обеспечить штатное крепление агрегатов, амортизацию и подключение в составе бортовой электрической системы. В эксплуатации РМ-355Г относится к установочным элементам системы выработки и распределения трехфазного переменного тока.
Полное описаниеСвернуть описание
Амортизация и установка через РМ-355Г
Основная функция РМ-355Г — удерживать установленные блоки и снижать воздействие вибрации, ударных и динамических нагрузок. Для авиационного электрооборудования это важно, потому что вибрация влияет не только на крепеж, но и на разъемы, контактные соединения и внутренние элементы агрегатов. Рама фиксирует блоки в заданном положении и сохраняет нормальную механическую посадку. При обслуживании обычно проверяют состояние самой рамы, амортизаторов, мест крепления и электрических контактных узлов.
Электрическая интеграция РМ-355Г
РМ-355Г используется не только как механическая опора. Рама также участвует в электрическом монтаже блоков БРН120Т5А-3С и БЗУНП355Г в системе электроснабжения воздушного судна. Она рассчитана на работу с цепями постоянного тока и трехфазного переменного тока, включая сети авиационной частоты. Поэтому при замене важно смотреть не только габариты и посадочные места, но и схему подключения конкретного борта. Ошибка по разъемам или исполнению может привести к несовпадению с установленными блоками.
РМ-355Г с блоками БРН120Т5А-3С и БЗУНП355Г
Рама предназначена для совместной установки с блоками БРН120Т5А-3С и БЗУНП355Г. Эти изделия относятся к оборудованию системы выработки и распределения электроэнергии, поэтому РМ-355Г рассматривается как часть той же системной группы. В зависимости от компоновки воздушного судна рама может устанавливаться в отсеке электрооборудования или другом месте, указанном в документации. Раму, снятую с одного борта, не стоит считать универсальной без проверки крепления, разъемов и фактического исполнения устанавливаемых агрегатов.
Идентификация и заказ РМ-355Г

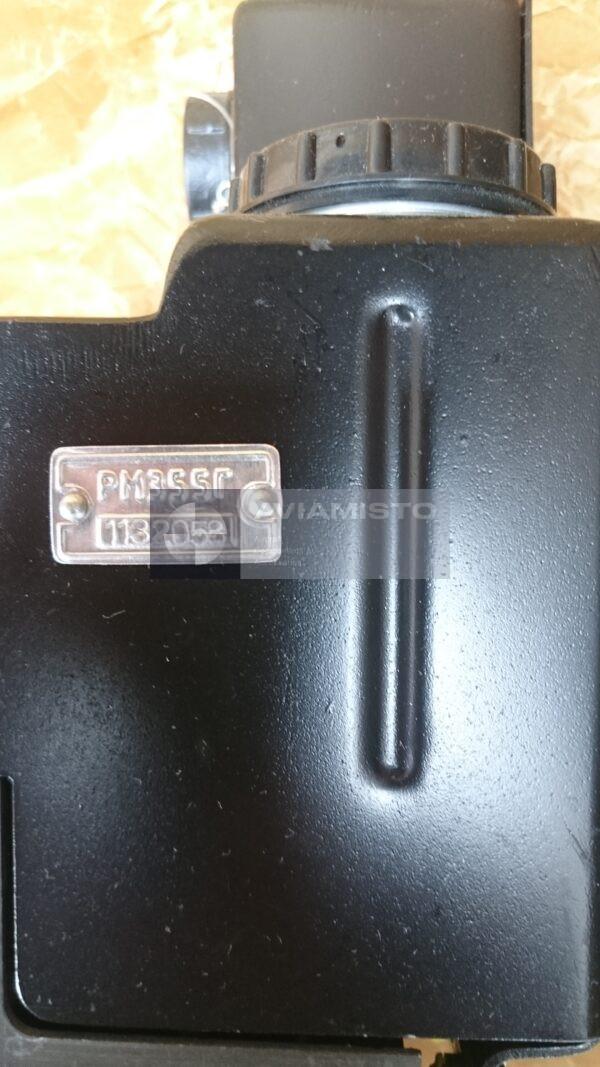

Перед заказом РМ-355Г маркировку нужно сверить с каталогом деталей, схемой электроснабжения или паспортом установленного оборудования. Для точного подбора лучше указать тип воздушного судна, маркировку блоков БРН120Т5А-3С и БЗУНП355Г, наличие или отсутствие ответных разъемов, а также приложить фото рамы или таблички. Это особенно полезно для машин после ремонта или доработок, где фактическая комплектация может отличаться от заводской. Изделие также известно под обозначениями РМ-355Г и RM-355G.
Технические характеристики
- Тип изделия
- Авиационная монтажная амортизационная рама
- Функция
- Амортизация, установка и электрический монтаж блоков БРН120Т5А-3С и БЗУНП355Г
- Применение / Где используется
- Авиационные системы выработки и распределения электроэнергии
- Система / Место установки
- Система выработки трехфазного переменного тока
- Совместимое оборудование
- БРН120Т5А-3С, БЗУНП355Г
Все характеристикиСвернуть характеристики
- Напряжение постоянного тока
- 24–29.4 В
- Напряжение переменного тока
- 115–119 В на фазу, трехфазный ток 400 Гц
- Напряжение переменного тока
- 17–30 В на фазу, трехфазный ток 800 Гц
- Габаритные размеры
- 467 × 134 × 262 мм
- Масса
- Не более 2.5 кг
- Документация
- Паспорт производителя и техническая документация доступны по запросу
- Обозначение
- РМ-355G
- Альтернативные обозначения
- RM355G; РМ-355Г; РМ355Г
- Связанные изделия
- БРН120Т5А-3С, БЗУНП355Г
