ДМР-200Д

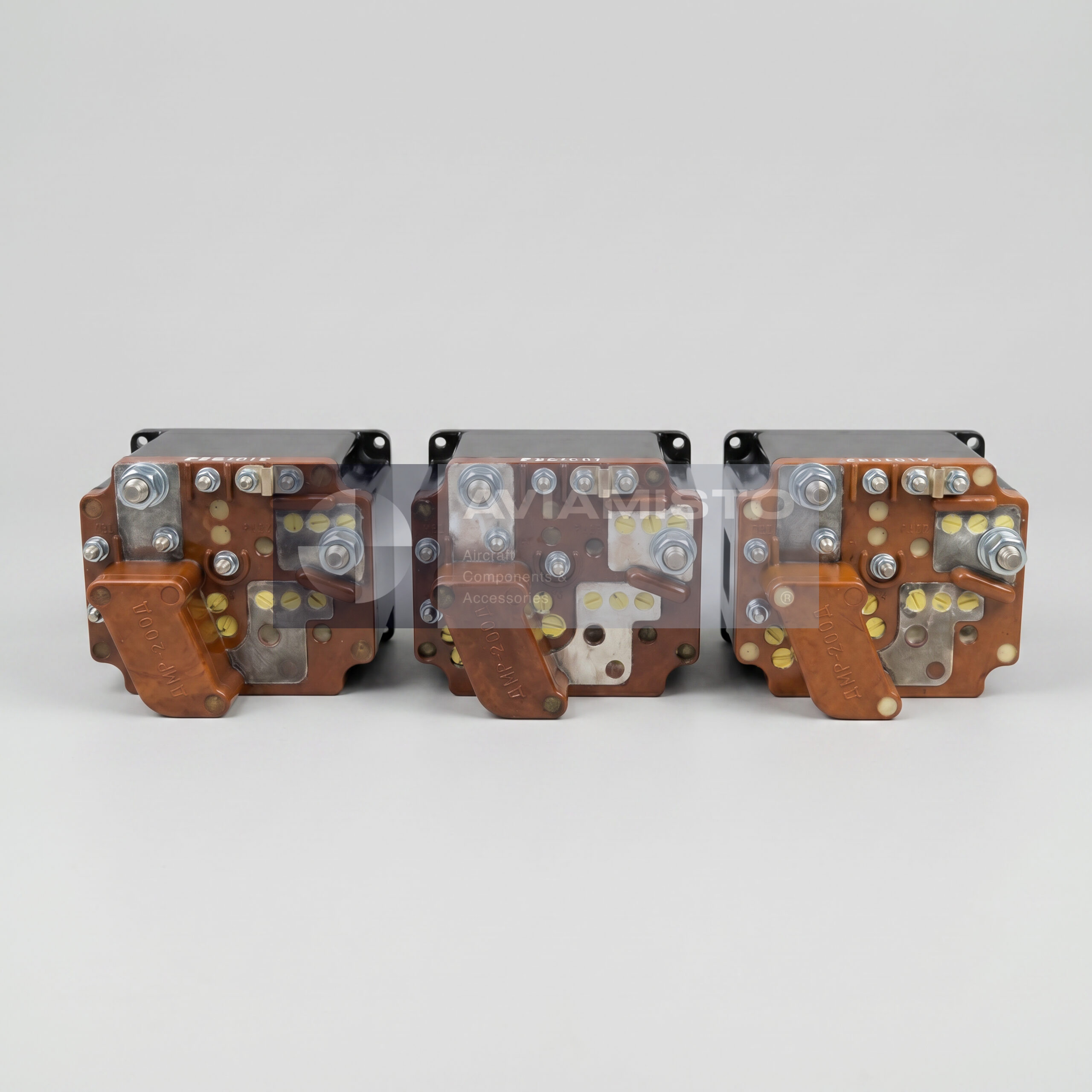

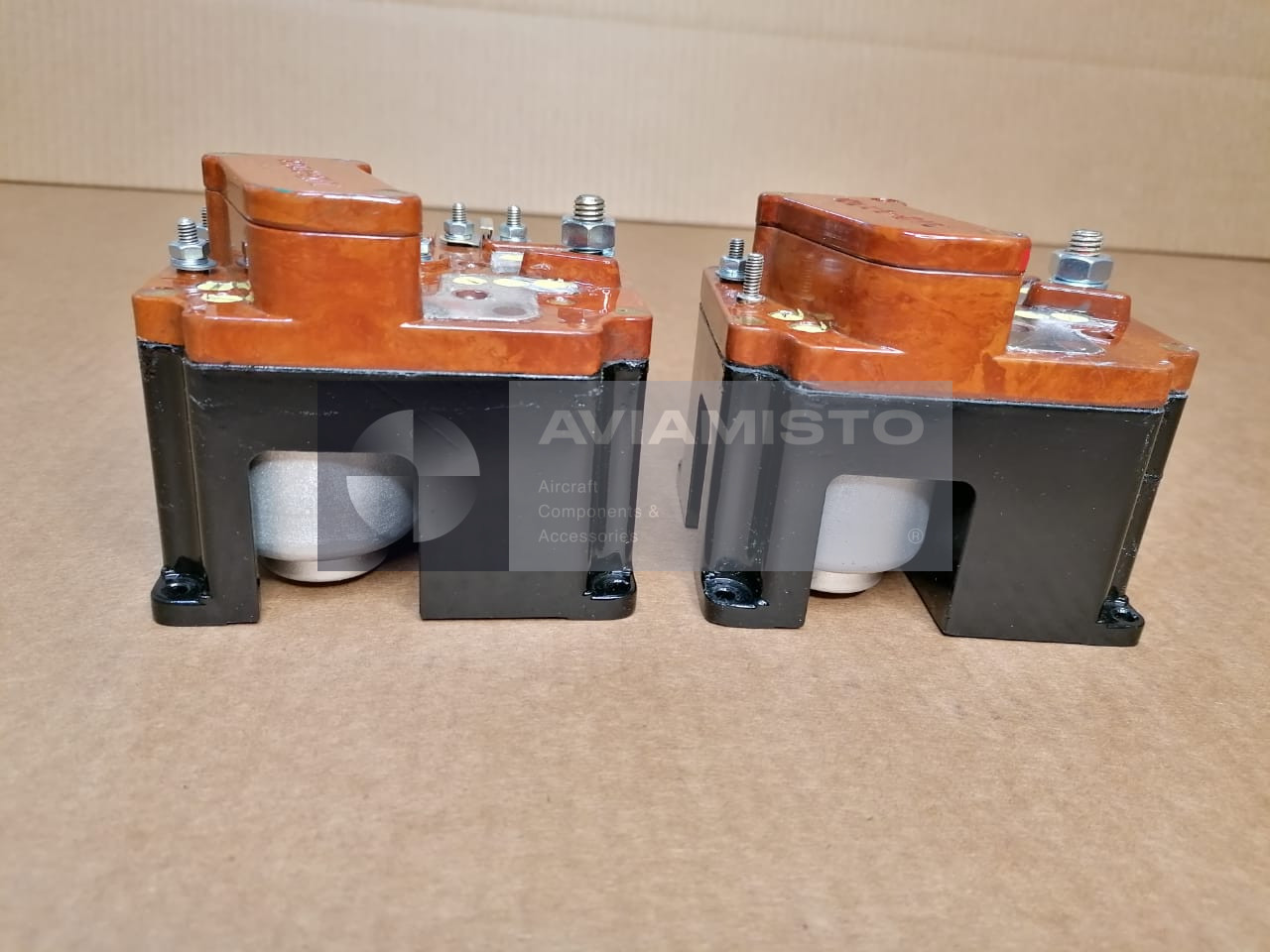

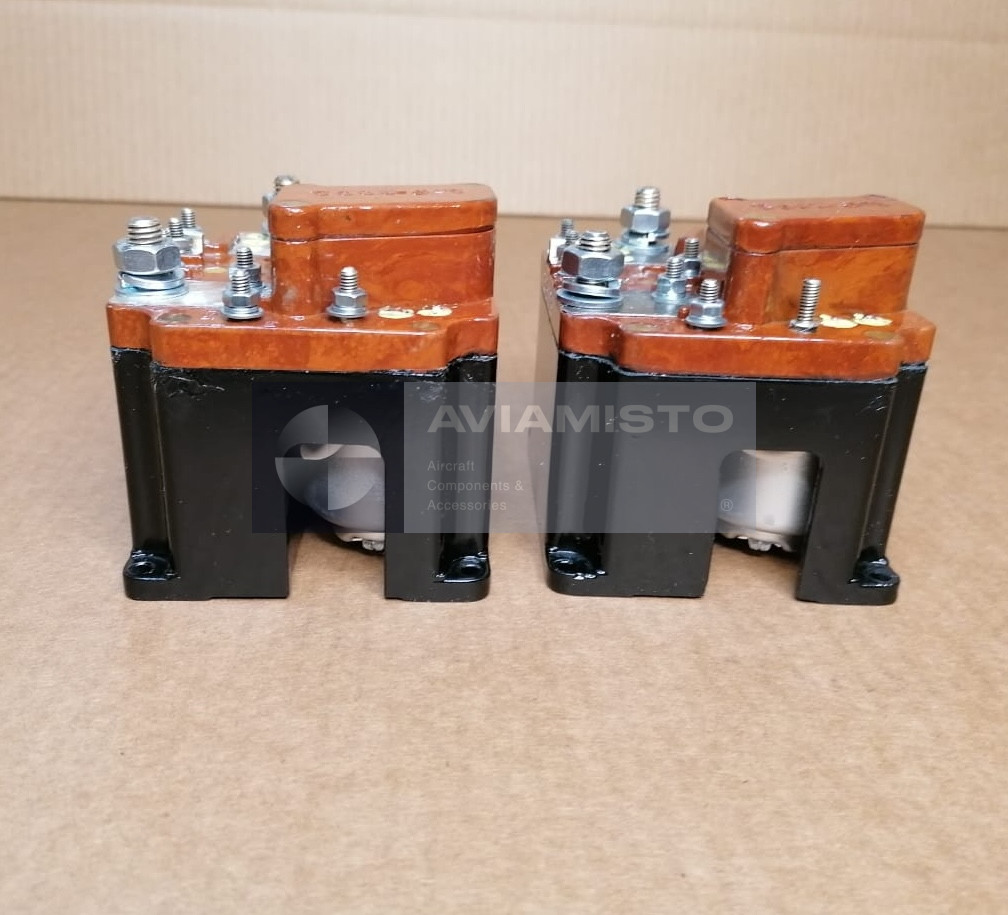

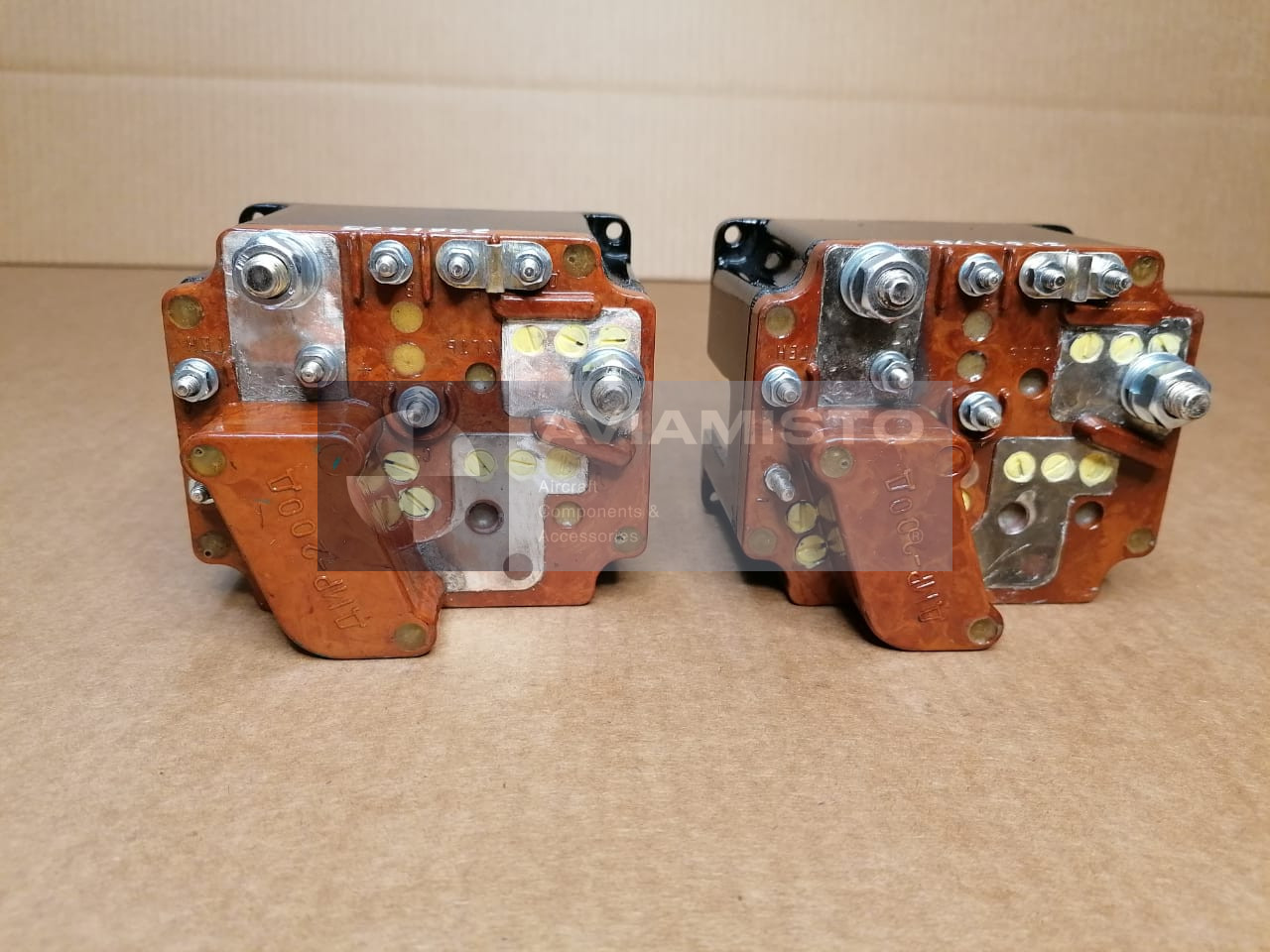

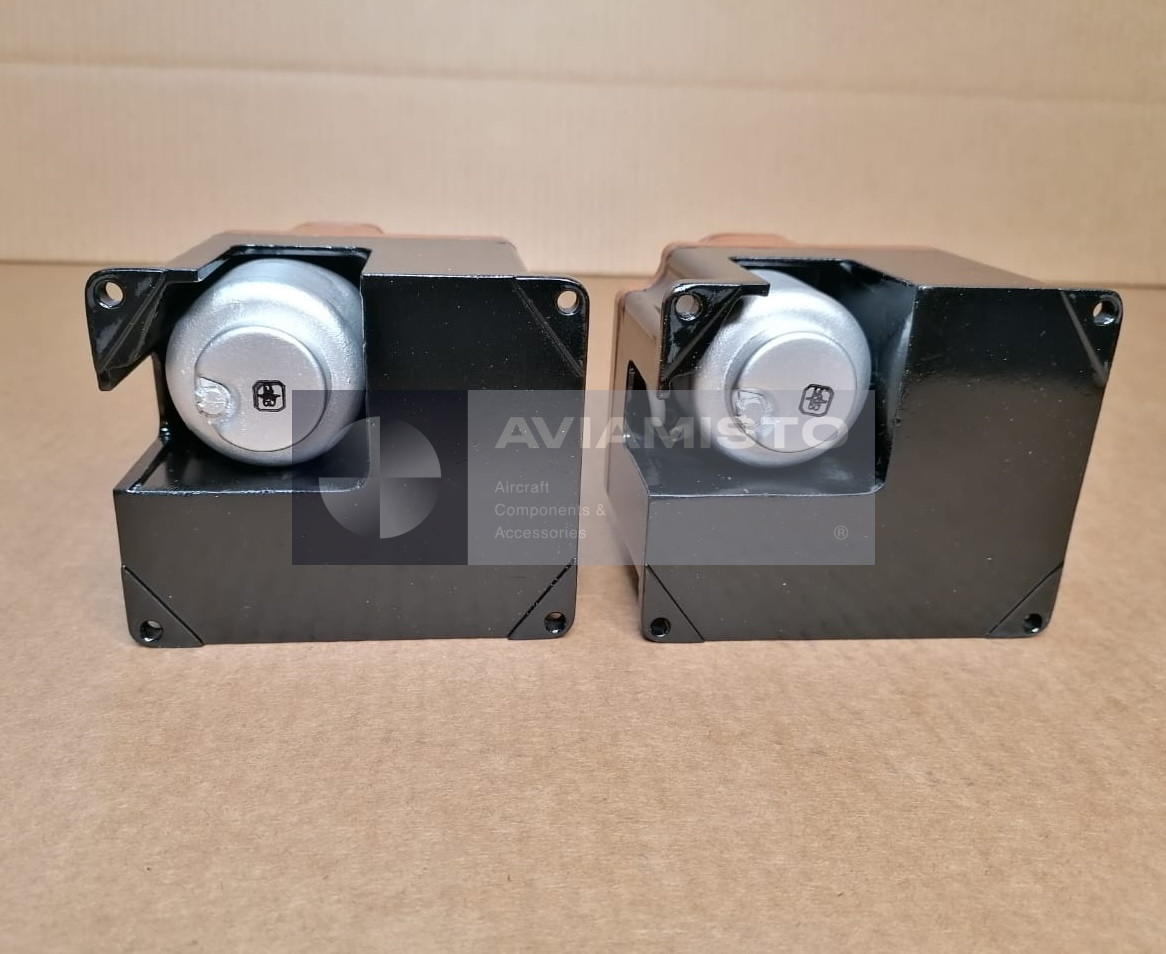

ДМР-200Д дифференциальное реле генератора

ДМР-200Д — дифференциально-минимальное реле, применяемое в бортовых сетях постоянного тока. Оно управляет подключением генератора к сети и отключает его, если генератор уже не может нормально питать борт. Это не регулятор напряжения и не обычный силовой выключатель. По сути, ДМР-200Д стоит между генератором и сетью как автоматический узел включения и защиты. Он сравнивает напряжение генератора с напряжением сети и дает команду на подключение только при нормальных условиях.

Подключение генератора через реле ДМР-200Д

При штатной работе реле подключает генератор к бортовой сети тогда, когда напряжение генератора немного выше напряжения сети. Это нужно, чтобы генератор не включался преждевременно и не работал в неправильном режиме. Если напряжение генератора падает ниже сетевого и появляется обратный ток, ДМР-200Д отключает генератор. Для сети постоянного тока это важная защита: неисправный или просевший генератор не должен начинать потреблять энергию от борта.

Защитные функции узла ДМР-200Д

ДМР-200Д также блокирует включение генератора при неправильной полярности. В зависимости от схемы конкретного воздушного судна реле может участвовать в дистанционном включении генератора и в цепях сигнализации. На практике его проверяют не отдельно от всей системы, а вместе с генератором, контакторами, проводкой, органами управления и напряжением на шинах. Неисправность генератора, плохой контакт или отказ реле иногда выглядят похоже, поэтому диагностику обычно ведут по электрической схеме борта.

Работа в системе электроснабжения с ДМР-200Д

Реле применяется в системах электроснабжения воздушных судов с генераторами постоянного тока. Такие реле встречаются на советской и российской авиационной технике, включая вертолетные и самолетные установки с соответствующей схемой питания. В составе системы ДМР-200Д работает вместе с генератором, регулятором напряжения, силовыми контакторами, выключателями, шинами постоянного тока и сигнальными цепями. Точная применяемость зависит от типа ВС и установленного генераторного оборудования.

Идентификация и заказ реле ДМР-200Д

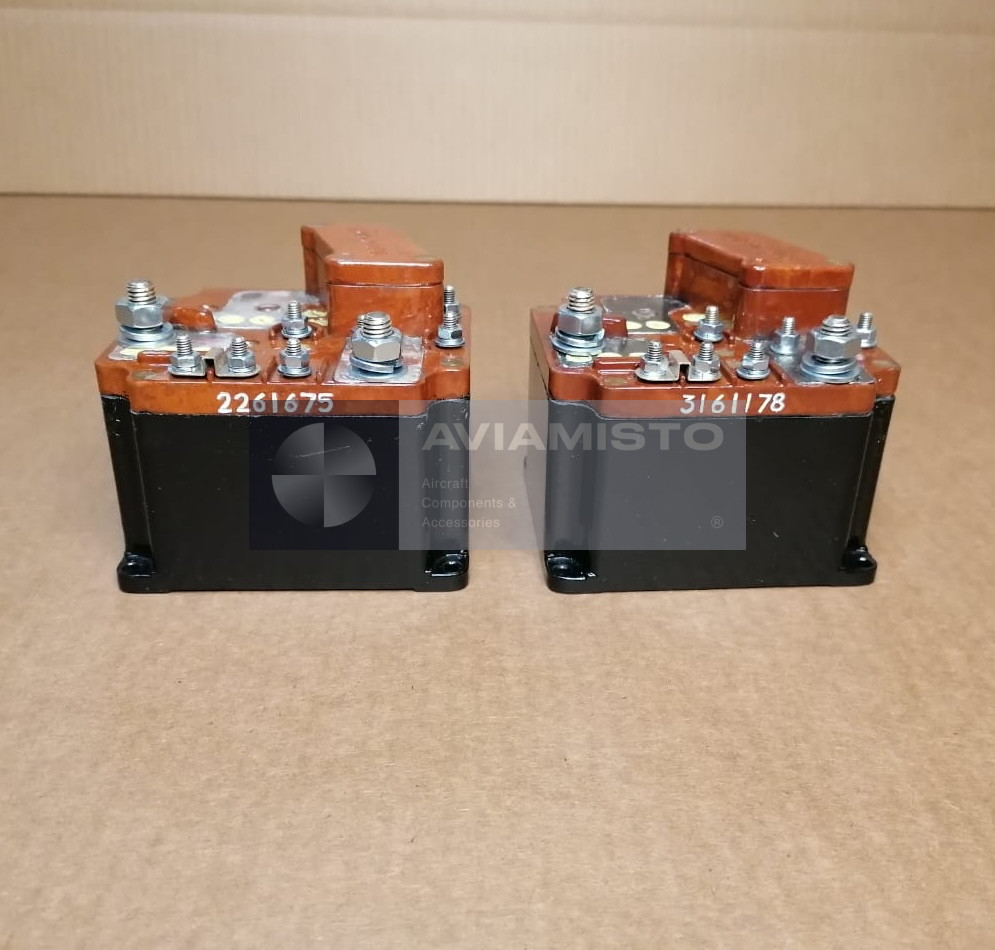

Перед заказом нужно сверить маркировку установленного реле с каталогом деталей, этикеткой изделия или документацией по техническому обслуживанию. В русской документации основное обозначение пишется кириллицей: ДМР-200Д. В экспортных запросах может встречаться латинское написание DMR-200D. Для правильного подбора лучше указать тип воздушного судна, тип генератора, место установки и, если возможно, приложить фото таблички. Изделие также известно под альтернативным обозначением DMR-200D.

Тип изделия: Дифференциально-минимальное реле для генератора постоянного тока
Функция: Автоматическое подключение генератора, защита от обратного тока, защита от неправильной полярности
Применение / Где используется: Бортовые сети постоянного тока воздушных судов
Система / Место установки: Цепь управления генератором и защиты сети постоянного тока
Совместимые ВС / техника: Воздушные суда с соответствующими генераторами постоянного тока
Напряжение питания: 25–30 В постоянного тока
Превышение напряжения генератора над напряжением сети при включении: 0.2–1.0 В
Обратный ток отключения: Не более 10 А
Номинальный ток: 200 А
Масса: Не более 1.6 кг
Документация: Этикетка ДМР-200Д / техническая документация
