ДМР-600Т серия 4

ДМР-600Т серия 4 в цепи генератора постоянного тока

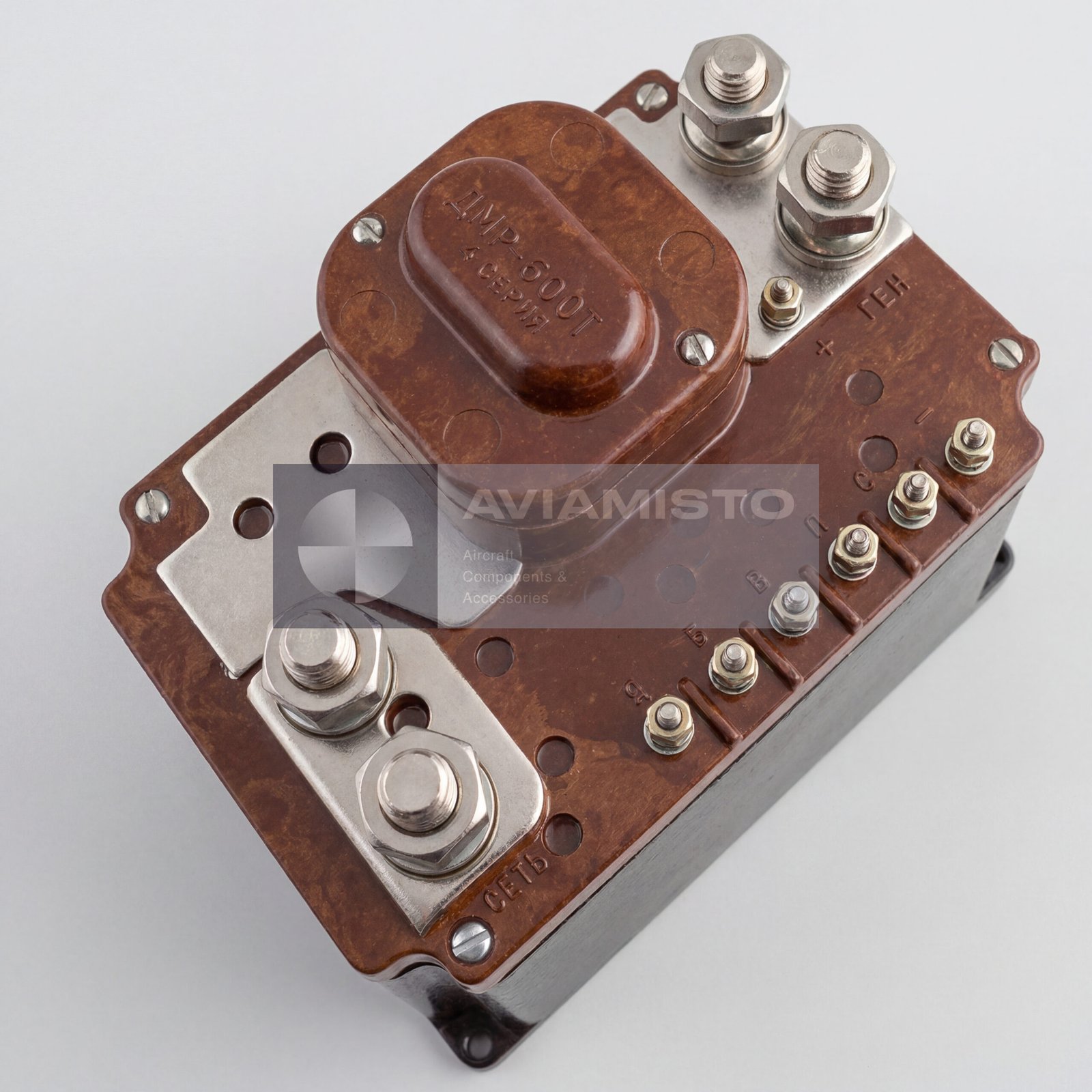

ДМР-600Т серия 4 — авиационное дифференциально-минимальное реле для систем постоянного тока. Оно управляет подключением генератора или стартер-генератора к бортовой сети и отключает источник, если его работа становится небезопасной для сети. Реле применяется с генераторами постоянного тока и стартер-генераторами в системах с номинальным напряжением 28,5 В. В эксплуатации его проверяют вместе с генератором, регулятором напряжения, силовыми проводами, органами управления в кабине, шинами питания и цепями сигнализации.

Подключение генератора через ДМР-600Т серия 4

Реле замыкает главную цепь, когда напряжение генератора становится выше напряжения бортовой сети на установленную величину. Это исключает раннее подключение генератора при раскрутке и не дает нагрузить источник до выхода на рабочий режим. После включения реле пропускает основной ток генератора через силовые контакты. В установках со стартер-генераторами типа ГС-18ТО ДМР-600Т серия 4 работает в одной цепи с регулятором РН-180 и распределительной сетью постоянного тока. Само реле не регулирует напряжение, а выполняет коммутацию и защиту подключения к шине.

Защита от обратного тока в ДМР-600Т серия 4

Одна из основных функций ДМР-600Т серия 4 — защита от обратного тока. Если напряжение генератора падает ниже напряжения сети и ток начинает идти из бортовой сети обратно в генератор, реле размыкает цепь. Это не дает генератору перейти в нежелательный двигательный режим. Также реле блокирует включение при неправильной полярности. В отдельных схемах оно может участвовать в отключении генератора при повреждении силового провода между генератором и реле, если такая функция реализована внешней проводкой конкретного борта.

Дистанционное управление и индикация ДМР-600Т серия 4

ДМР-600Т серия 4 работает автоматически, но может поддерживать дистанционное ручное включение и отключение из кабины, если это предусмотрено схемой воздушного судна. Экипаж управляет подключением источника по эксплуатационной процедуре, а реле сохраняет защитные функции. Также изделие выдает сигнал для световой индикации, показывая факт подключения генератора к общей сети. При поиске неисправности нужно отделять отказ силовых контактов от проблем в цепи лампы, проводке управления или самой логике включения.

Идентификация и заказ ДМР-600Т серия 4

Перед заказом ДМР-600Т серия 4 нужно сверить серию и маркировку с каталогом деталей, электрической схемой или паспортом изделия. Буква «Т» указывает на теплостойкое исполнение, а номер серии важен для взаимозаменяемости. Внешне похожее реле может не подходить к конкретной схеме, если отличаются выводы, цепь управления или параметры защиты. Изделие также известно под обозначениями ДМР-600Т серия 4 и DMR-600T Series 4.

Тип изделия: Дифференциально-минимальное реле / авиационное реле коммутации генератора постоянного тока
Функция: Автоматическое подключение и отключение генераторов и стартер-генераторов постоянного тока от бортовой сети
Применение / Где используется: Системы электроснабжения постоянного тока воздушных судов
Система / Место установки: Фидер генератора / цепь подключения и защиты шины постоянного тока
Совместимые ВС / техника: Авиационные генераторные и стартер-генераторные установки постоянного тока мощностью до 18 кВт, включая системы со стартер-генераторами типа ГС-18ТО при применимости
Связанная аппаратура: Генератор или стартер-генератор постоянного тока; регулятор напряжения РН-180; цепи управления и индикации в кабине
Номинальное напряжение сети и управления: 27 В
Диапазон рабочего напряжения: 16–30 В постоянного тока
Номинальное напряжение бортовой сети: 28,5 В постоянного тока
Номинальный ток главных контактов: 600 А
Тип тока: Постоянный
Режим работы: Длительный
Исполнение: Теплостойкое, обозначение «Т»
Функции: Автоматическое подключение генератора; защита от обратного тока; блокировка неправильной полярности; дистанционное управление; сигнализация состояния; отключение при повреждении силового провода при наличии соответствующей внешней схемы
Документация: Паспорт изделия, документация системы электроснабжения ВС, электрическая схема конкретного типа ВС
