БТТ-40БТ

БТТ-40БТ в системе защиты генератора

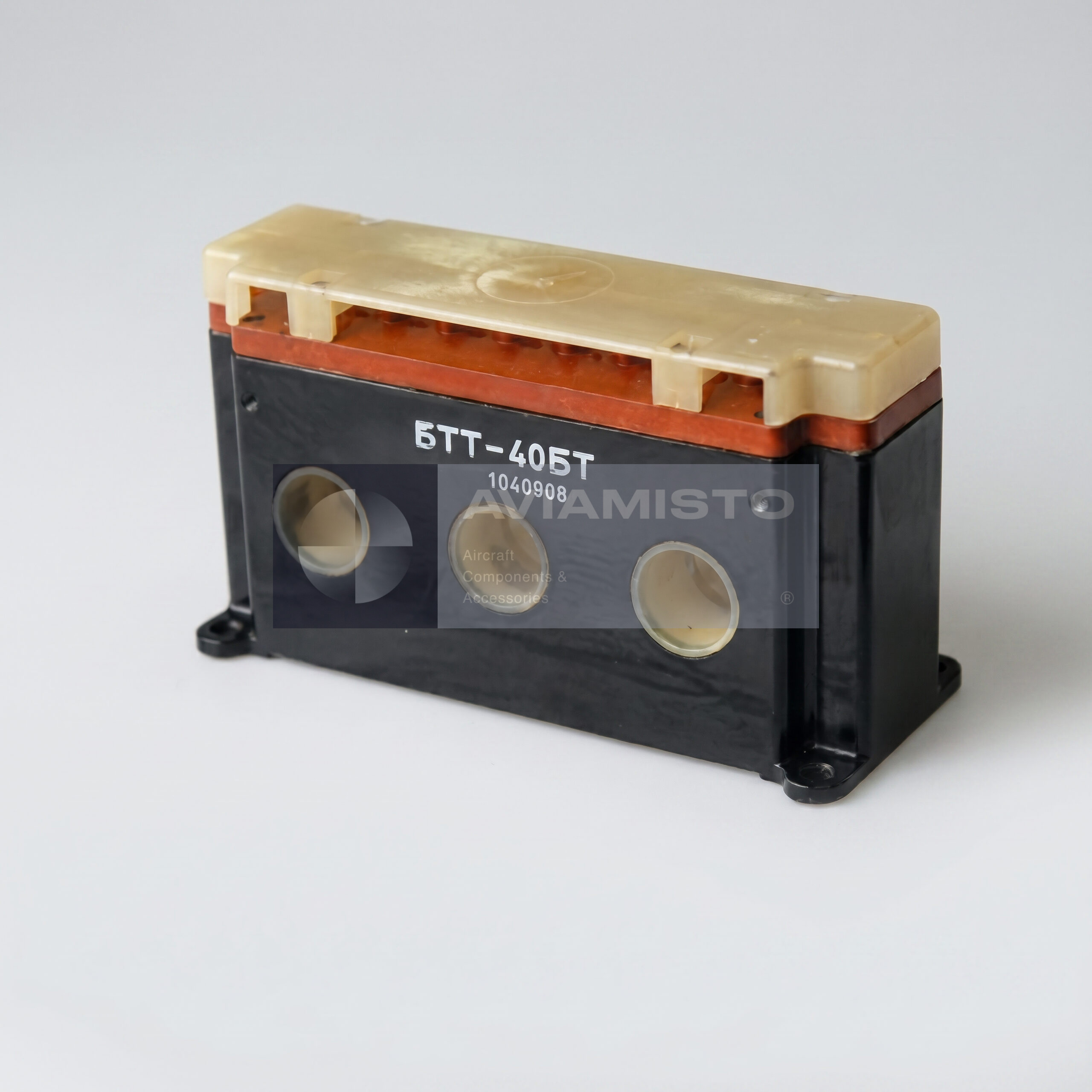

БТТ-40БТ — авиационный блок трансформаторов тока, применяемый в системе электроснабжения воздушного судна. Он работает в цепях дифференциальной токовой защиты генераторов переменного тока и их фидеров. Сам блок не вырабатывает электроэнергию и не включает генератор. Его задача — передать в защитную схему сигнал, связанный с током в генераторной линии, чтобы система могла определить неисправность в канале.

Функция защиты генератора через БТТ-40БТ

При нормальной работе генератора токи в контролируемых участках должны соответствовать расчетному балансу. БТТ-40БТ участвует в этой проверке и работает вместе с аппаратурой защиты. Если в генераторе или фидере появляется повреждение, дифференциальная защита получает сигнал для отключения неисправного канала. Это защищает генератор, проводку и подключенное оборудование от последствий внутреннего повреждения или неправильного протекания тока.

БТТ-40БТ в бортовой сети переменного тока

Блок применяется с авиационными генераторами переменного тока, рассчитанными на одиночную работу в системе электроснабжения воздушного судна. Он включается в цепи, где связаны генераторный выход, фидер, защитные реле и контакторы. При обслуживании БТТ-40БТ обычно проверяют вместе с проводкой генератора, цепями трансформаторов тока, блоками защиты, панелями управления генератором и фидерными контакторами. Неисправность в канале защиты не всегда означает отказ самого блока, поэтому перед заменой лучше проверять всю цепь.

Применение БТТ-40БТ на самолетах и вертолетах

БТТ-40БТ применяется на большом перечне советской и российской авиационной техники. В списках применяемости встречаются Ил-18, Ил-62М, Ил-76, Ил-86, Ил-96-300, Ту-154, Ту-204, Як-42, Ан-22, Ан-74, Ан-124, Ми-8 разных модификаций, Ми-8МТВ-1, Ми-171, Ми-26 и Ми-28. Конкретное место установки зависит от типа генератора, схемы распределения питания и защиты конкретного борта. Поэтому изделие нужно подбирать по электрической документации ВС, а не только по типу самолета или вертолета.

Идентификация и заказ БТТ-40БТ

Перед заказом маркировку блока и заводскую этикетку нужно сверить с каталогом деталей, ремонтной документацией или документами приемки изделия. Для складского хранения важны заводская упаковка, штампы ОТК и отметки о приемке, если они требуются заказчику. Отдельно стоит не путать БТТ-40БТ с обозначением BT40: в металлообработке BT40 относится к стандарту инструментального конуса и не имеет отношения к авиационному блоку трансформаторов тока. Изделие также известно под обозначениями BTT-40BT и БТТ-40БТ.

Тип изделия: Авиационный блок трансформаторов тока
Функция: Формирование сигнала для дифференциальной токовой защиты генератора и фидера
Применение / Где используется: Системы электроснабжения воздушных судов
Система / Место установки: Цепь защиты генератора переменного тока / защита фидера генератора
Совместимые ВС / техника: Ил-18, Ил-62М, Ил-76, Ил-86, Ил-96-300, Ту-154, Ту-204, Як-42, Ан-22, Ан-74, Ан-124, Ми-8, Ми-8МТВ-1, Ми-171, Ми-26, Ми-28
Мощность генератора: 40 кВА
Номинальный первичный ток: 111 А при 208 В, 400 Гц
Выходное напряжение: 3.3–4.9 В, среднее значение выпрямленного напряжения
Габариты: 168 × 72 × 95 мм
Масса: Не более 0.85 кг
Документация: Этикетка изделия, приемочная документация и документация по системе электроснабжения ВС
