МПК-13И-5

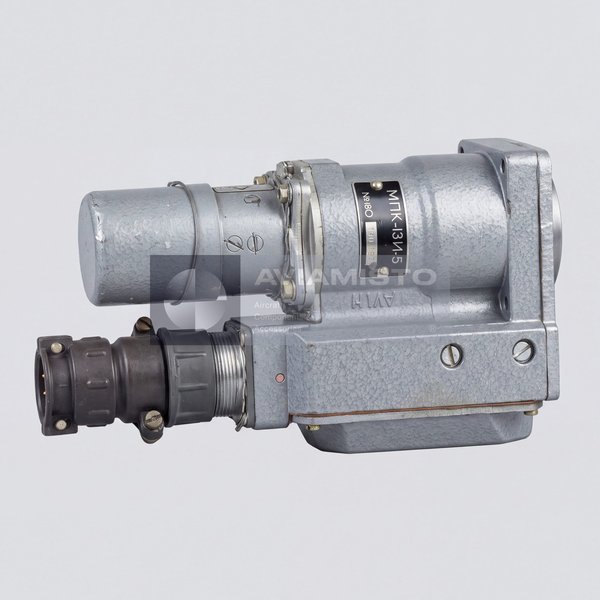

Реверсивный электромеханизм МПК-13И-5

МПК-13И-5 — авиационный реверсивный электромеханизм вращательного действия, предназначенный для дистанционного открытия и закрытия кранов, заслонок и запорных устройств. Изделие применяется в гидравлических, топливных и пневматических системах, где требуется управляемый поворотный привод. Механизм работает от бортовой сети постоянного тока 27 В и поворачивает выходной вал на ограниченный угол. Он устанавливается непосредственно на запорную или регулирующую арматуру и выполняет функцию исполнительного привода в системе ВС или промышленного объекта.

Функция МПК-13И-5 в системах воздушного судна

Основная функция МПК-13И-5 — дистанционный электрический привод управляемой трубопроводной арматуры. Механизм может открывать или закрывать топливные краны, гидрокраны, воздушные заслонки и другие регулирующие устройства по команде из кабины или от автоматической схемы. Он подходит для систем, где ручной доступ ограничен или где кран должен быстро реагировать на эксплуатационную либо аварийную команду. Изделие передает момент двигателя через редуктор на вал крана или рычаг заслонки.

Двигатель Д-10АРУ и конструкция привода

МПК-13И-5 поставляется со съемным электродвигателем постоянного тока Д-10АРУ. В состав привода входят электродвигатель, редуктор, выходной вал, элементы ограничения хода и фрикционная муфта ограничения момента. Фрикционная муфта защищает редуктор и связанный кран от перегрузки при достижении крайних положений или при заклинивании исполнительного элемента. Такая конструкция позволяет использовать привод в жестких авиационных условиях и снижает риск повреждения крана, тяги или внутреннего редуктора.

Ограниченный угол поворота вала МПК-13И-5

Выходной вал МПК-13И-5 работает в ограниченном угловом диапазоне. Согласно исходному контексту, рабочий угол поворота может ограничиваться упорами от 30° до 180°, а время поворота на полный угол 180° составляет около 11 секунд с допустимым отклонением. Это позволяет применять механизм на кранах и заслонках с разным требуемым ходом. При замене или регулировке нужно подтверждать требуемый угол, настройку упоров, работу конечных положений и стыковку выходного вала по документации конкретной установки.

Применение МПК-13И-5 в авиации и промышленности

МПК-13И-5 связан с авиационными системами самолетов Ту-154 и Ту-22, а также с установками на двигателях АИ-20 в зависимости от документации. Механизм может устанавливаться в технологических отсеках крыла, фюзеляжа или мотогондол на перекрывных топливных кранах, кранах перекачки топлива, гидравлических кранах кольцевания, кранах слива, клапанах аварийных линий, заслонках горячего воздуха и элементах противообледенения. В исходном контексте также указано применение на газоперекачивающих станциях и наземных установках на базе авиационной газотурбинной техники.

Идентификация и заказ МПК-13И-5

Перед заказом МПК-13И-5 нужно подтвердить точную модификацию, тип воздушного судна или объекта, систему установки, требуемый угол поворота, тип разъема, состояние и комплект документов. Согласно исходному контексту, механизм взаимозаменяем с МПК-13А-5 и МПК-13К-5, однако заменяемость все равно нужно проверять по документации конкретного узла. Изделие может требоваться для авиаремонта, замены привода крана, обслуживания промышленной газотурбинной установки или складского фонда. Паспорт, протокол проверки и данные регулировки желательно проверить до отгрузки.

Тип изделия: Реверсивный электромеханизм вращательного действия / привод крана с ограниченным углом поворота
Обозначение: МПК-13И-5
Английское обозначение: MPK-13I-5
Альтернативные обозначения: МПК-13А-5, МПК-13К-5, MPK-13A-5, MPK-13K-5, MPK13I-5
Функция: Дистанционное открытие и закрытие кранов, заслонок и регулирующих устройств
Применение / Где используется: Гидравлические, топливные и пневматические системы ВС; промышленные системы управления газотурбинными установками
Система / Место установки: Перекрывные топливные краны, краны перекачки топлива, гидравлические краны кольцевания, сливные краны, воздушные заслонки, заслонки ПОС и двигательные приводы арматуры
Совместимые ВС / техника: Ту-154, Ту-22, установки двигателей АИ-20 и газоперекачивающее оборудование согласно исходному контексту и документации
Тип привода: Реверсивный электромеханизм с ограниченным углом поворота выходного вала
Встроенный электродвигатель: Съемный электродвигатель постоянного тока Д-10АРУ
Напряжение питания: 27 В DC
Потребляемый ток: Не более 1,7 А
Нагрузочный / выходной момент: 2,5 кгс·м / около 24,5 Н·м
Рабочий угол поворота вала: От 30° до 180°, ограничивается упорами
Время поворота вала на 180°: 11 секунд ±20%
Режим работы: Повторно-кратковременный
Габаритные размеры: 185 × 69 × 110 мм
Масса изделия: 2,2 кг
Конструктивные особенности: Электродвигатель постоянного тока, редуктор, выходной вал, фрикционная муфта ограничения момента, упоры ограничения хода и штепсельный разъем
Защита от перегрузки: Встроенная фрикционная муфта ограничения момента
Взаимозаменяемость: Идентичен и взаимозаменяем с МПК-13А-5 и МПК-13К-5 согласно исходному контексту
Условия эксплуатации: Конструкция рассчитана на вибрации и перепады температур, характерные для авиационной эксплуатации, согласно исходным данным
Состояние: Новое / складского хранения / после капитального ремонта / исправное, в зависимости от наличия
Документация: Паспорт изделия, схема подключения, документация ТО ВС или объекта установки, данные регулировки, протоколы проверки и документы инспекции при наличии

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
