ХС-57

Назначение и установка

Огонь предназначен для заднего сектора и устанавливается в месте, предусмотренном конструкцией воздушного судна. В проверенных перечнях авиационных деталей ХС-57 указан как хвостовой аэронавигационный огонь, в том числе среди оборудования Ми-8 и Ан-26. Эти сведения подтверждают тип изделия, а точное место установки и применяемость к конкретному борту необходимо сверять с каталогом деталей и эксплуатационной документацией.

Конструкция и лампа

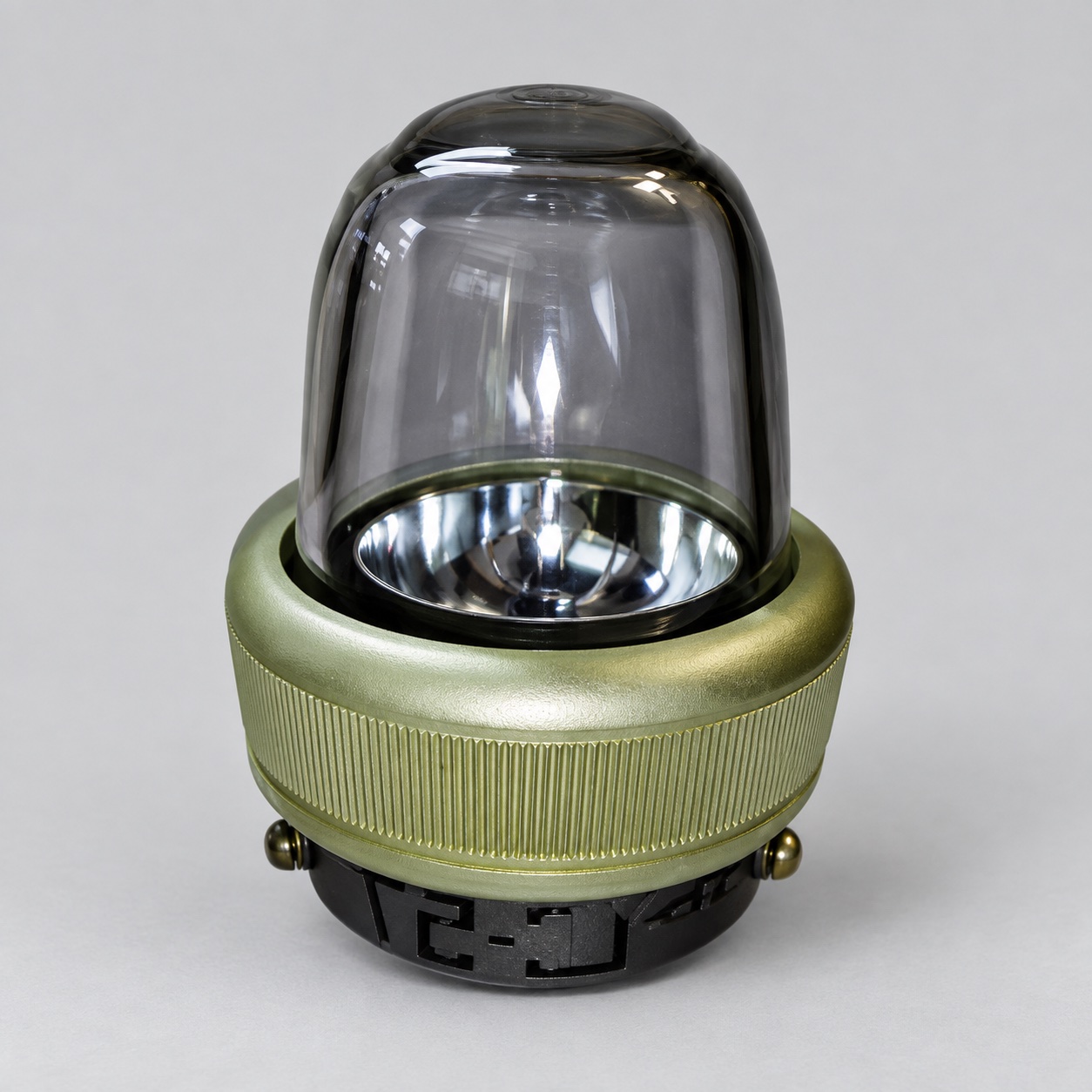

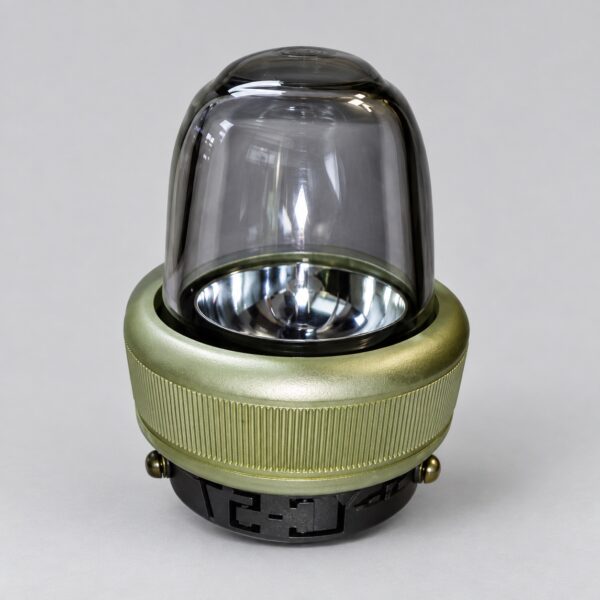

ХС-57 имеет прозрачный защитный колпак над лампой и отражателем, рифлёную крепёжную часть и металлическое основание. В качестве источника света указана авиационная лампа СМ-24. Полные электрические и габаритные данные разных исполнений ХС-57 публикуются не во всех каталогах одинаково, поэтому напряжение, мощность лампы, расположение контактов и монтажные размеры перед установкой следует проверять по паспорту или маркировке предлагаемого экземпляра.

Подбор и проверка

При замене сверяют полное обозначение ХС-57, исполнение лампы СМ-24, контакты, защитный колпак, монтажное основание и установочный чертёж. Похожая форма или близкое обозначение не подтверждают взаимозаменяемость с ХС-39, ХС-62, ОПС-57 или БАНО-57. Перед монтажом проверяют отсутствие трещин и помутнения колпака, сохранность отражателя, надёжность крепёжного кольца, а также отсутствие коррозии и деформации металлических и электрических элементов.

Данные для заказа

В запросе укажите количество, тип воздушного судна или узла, требования к документам и по возможности приложите фото маркировки существующего изделия. Aviamisto сопоставит исполнение и состав поставки. Смотрите также ХС-2А, ХС-39 и ХС-62. Другие позиции находятся в разделе авиационной светотехники; общие сведения об аэронавигационных огнях приведены в Википедии.
