ХС-2А
Белый хвостовой аэронавигационный огонь
Описание
ХС-2А — хвостовой аэронавигационный огонь, который обозначает заднюю точку воздушного судна в темноте и при ограниченной видимости. Он входит в систему внешнего светосигнального оборудования и формирует белый свет через бесцветное рифлёное стекло. ХС-2А представляет собой комплектный световой прибор с корпусом, оптическим колпаком, патроном и креплением; это не электронная лампа.
Полное описаниеСвернуть описание
Назначение в системе освещения
Вместе с красным и зелёным бортовыми огнями белый хвостовой огонь помогает определить направление и положение воздушного судна. ХС-2А устанавливают только в месте и электрической цепи, предусмотренных эксплуатационной документацией конкретного самолёта или вертолёта. Место крепления зависит от типа воздушного судна, поэтому применяемость определяют по каталогу деталей, а не только по внешнему сходству.
Конструкция и сохранённые параметры

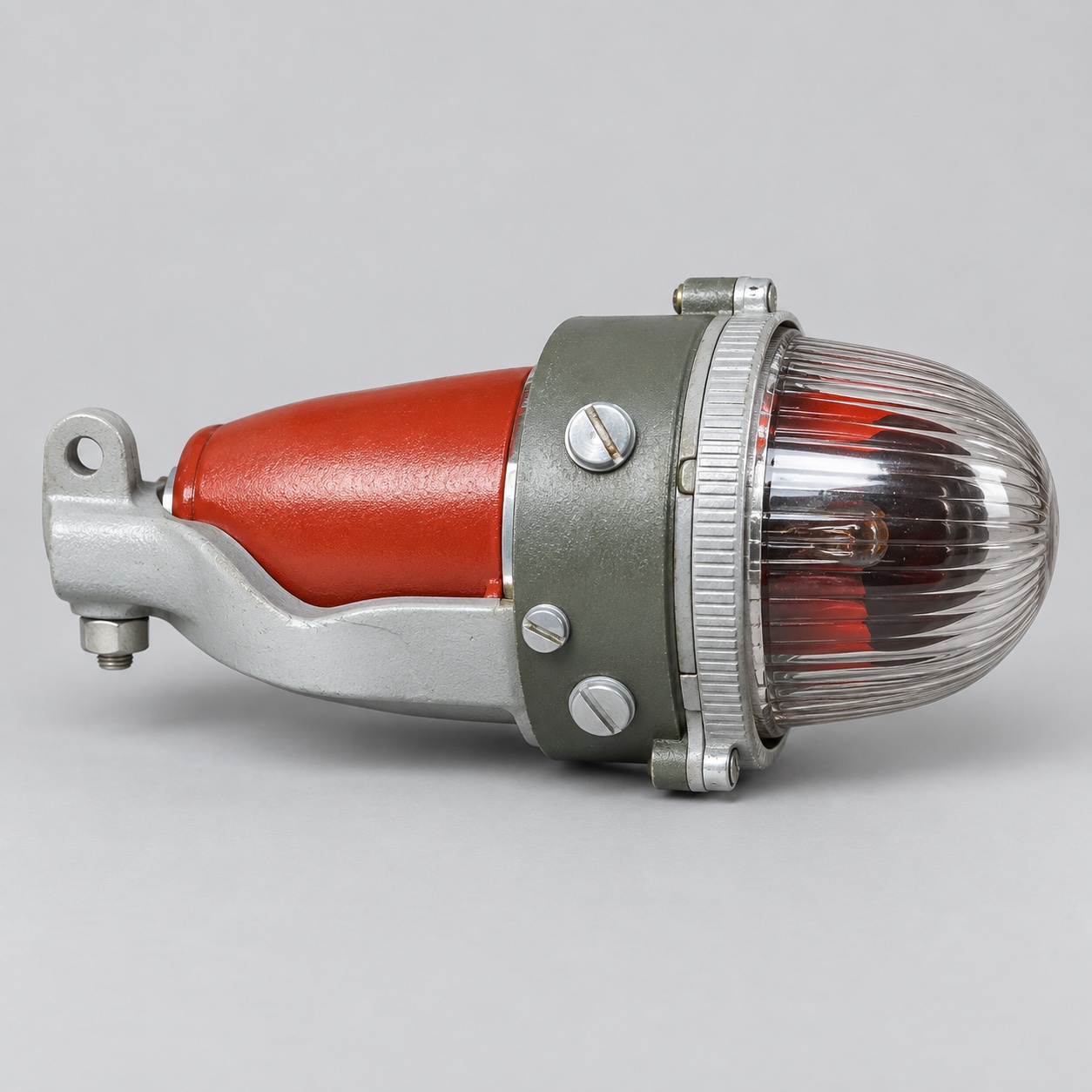

Светильник имеет прозрачный рифлёный колпак, металлический корпус и отдельный монтажный кронштейн. В ранее опубликованных данных для ХС-2А указаны номинальное напряжение 27 В, потребляемая мощность не более 44 Вт, сила света в горизонтальной плоскости не менее 20 кд, габариты 140 × 63 мм и масса не более 0,2 кг. При подборе конкретного экземпляра эти значения следует сверить с паспортом и маркировкой изделия.
Подбор и проверка
Для замены сверяют полное обозначение ХС-2А, напряжение питания, исполнение лампы, расположение контактов, форму крепления и состояние стекла. Сходный корпус или близкое название не подтверждают взаимозаменяемость с ХС-39, ХС-57 или ХС-62. Перед установкой проверяют отсутствие трещин и помутнения стекла, деформации или коррозии корпуса и кронштейна, а также надёжность электрических контактов.
Данные для заказа
В запросе укажите количество, тип воздушного судна или ссылку на его документацию, требования к комплектности и документам, а при возможности приложите фотографию маркировки снимаемого изделия. Aviamisto проверит нужное исполнение и состав поставки. Смотрите также ХС-39, ХС-57 и раздел авиационной светотехники. Общая схема аэронавигационных огней описана в Википедии.
Технические характеристики
- Тип изделия
- Белый хвостовой аэронавигационный огонь
- Обозначение
- ХС-2А
- Альтернативное обозначение
- HS-2A; ХС 2А; HS 2A
- Система
- Внешнее аэронавигационное освещение
- Функция
- Обозначение задней точки и направления движения воздушного судна
Все характеристикиСвернуть характеристики
- Цвет огня
- Белый
- Оптический элемент
- Бесцветное рифлёное защитное стекло
- Корпус
- Окрашенный металлический корпус с монтажным кронштейном
- Номинальное напряжение
- 27 В
- Потребляемая мощность
- Не более 44 Вт
- Сила света в горизонтальной плоскости
- Не менее 20 кд
- Габариты
- 140 × 63 мм
- Масса
- Не более 0,2 кг
- Установка
- По утверждённой документации конкретного воздушного судна
- Основа подбора
- Точное обозначение, напряжение, исполнение лампы, контакты и крепление
- Взаимозаменяемость
- Только при подтверждении документацией воздушного судна
- Проверка
- Стекло, корпус, кронштейн, крепёж, патрон и контакты
- Документация
- Паспорт изделия и каталог деталей либо эксплуатационная документация
