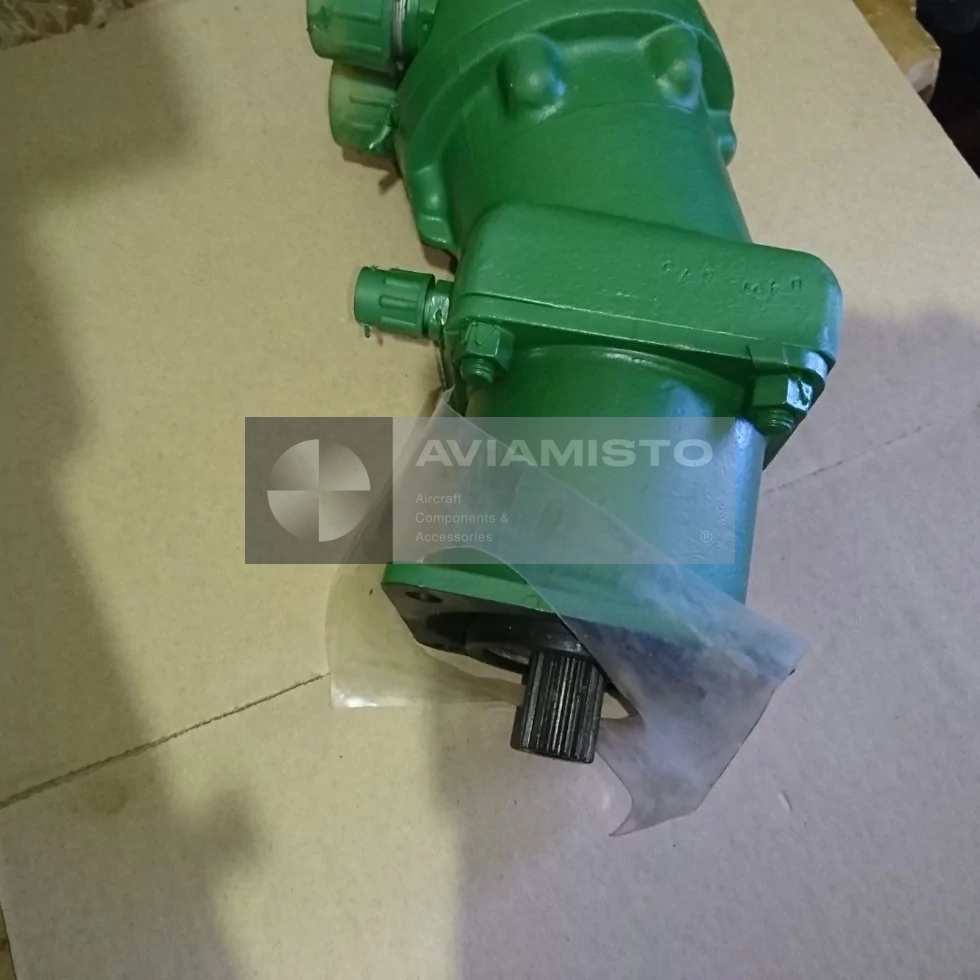

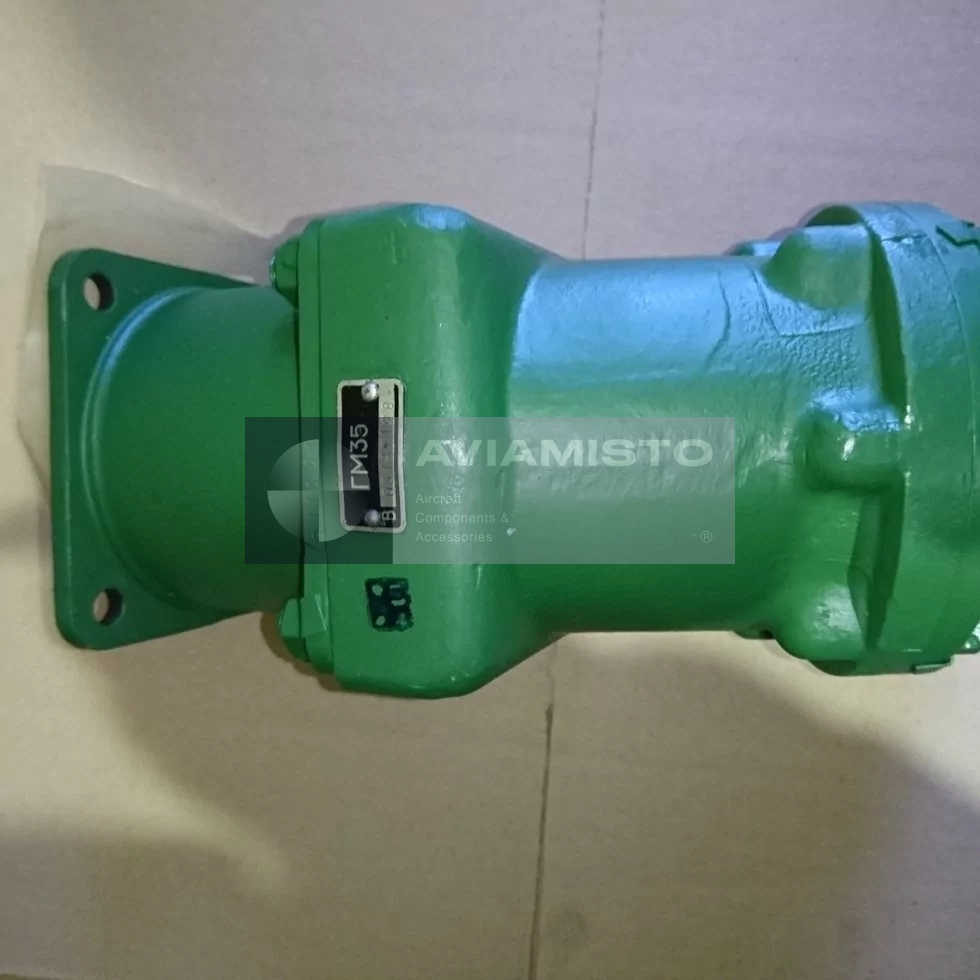

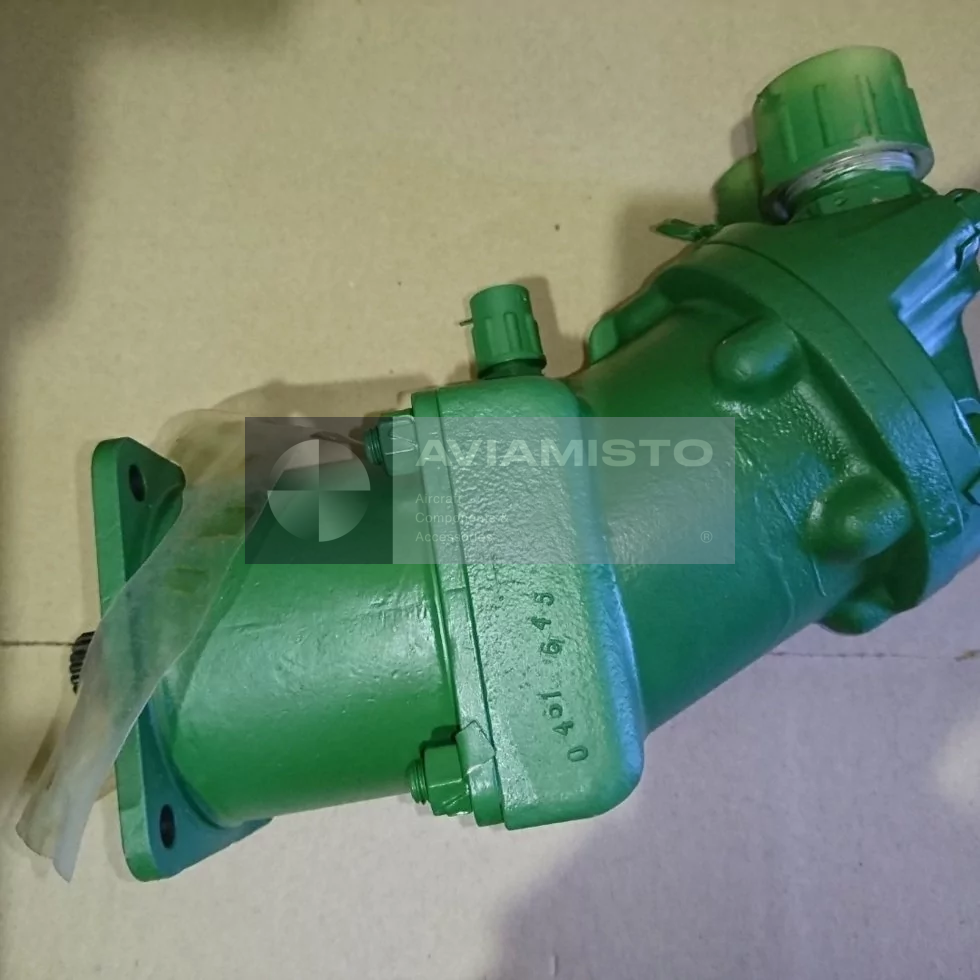

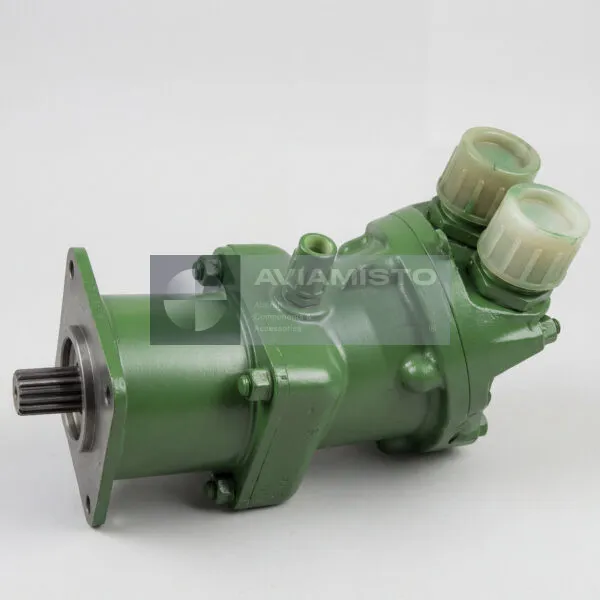

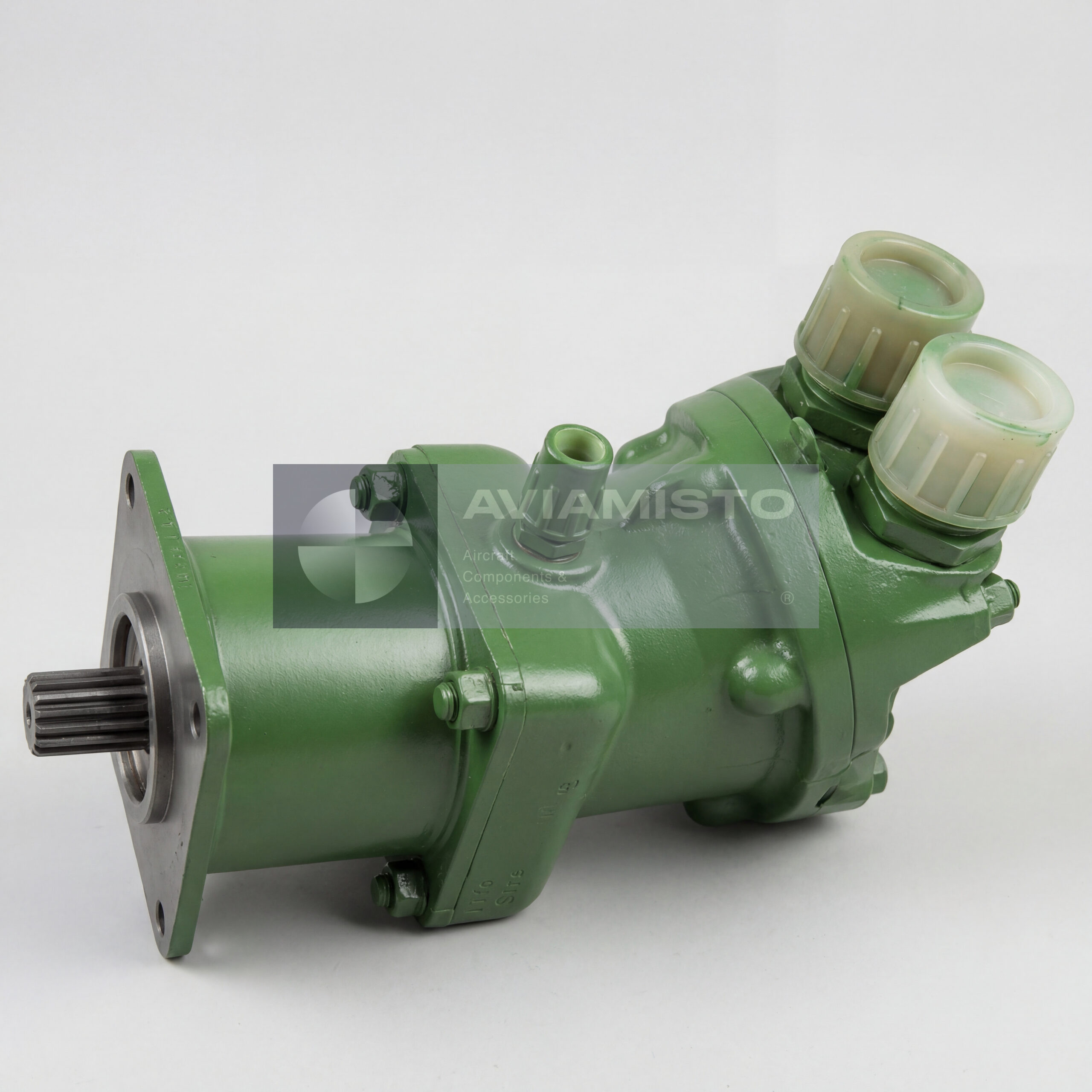

ГМ-35

ГМ-35 в гидравлическом приводе

ГМ-35 — гидравлический мотор, предназначенный для преобразования энергии потока рабочей жидкости в механическое вращение выходного вала. Он применяется в гидроприводах, где давление и расход жидкости нужно использовать для вращения редукторов, механизмов, навесного оборудования или других узлов. По назначению ГМ-35 работает как вращательный исполнительный агрегат. Он не создает давление сам, а использует давление, поступающее от насоса гидросистемы.

Работа ГМ-35 как гидромотора

Основная задача ГМ-35 — превратить давление и расход рабочей жидкости в крутящий момент. Жидкость под давлением поступает во внутреннюю рабочую группу, воздействует на роторно-поршневой механизм и создает вращение на выходном валу. Скорость вращения зависит от расхода жидкости, нагрузки и давления в системе. Такой принцип удобен для машин и механизмов, где требуется компактный силовой привод без отдельного электродвигателя или сложной механической передачи.

Обороты и рабочие режимы ГМ-35

Рабочий объем ГМ-35 составляет 16 см³, номинальный расход — 24 л/мин. При номинальных условиях вал вращается со скоростью 1500 об/мин. Максимальная частота вращения составляет 3850 об/мин, минимальная — 3 об/мин согласно предоставленным данным. Такой диапазон позволяет использовать гидромотор как в относительно медленных приводах с точным движением, так и в более скоростных вращательных узлах. Фактический режим всегда зависит от нагрузки и настройки гидросистемы.

Давление в системе ГМ-35

Номинальное давление на входе ГМ-35 составляет 16 МПа, максимальное — 32 МПа. Номинальный перепад давления — 15 МПа. Максимальное давление на выходе не должно превышать 1,5 МПа, а давление в дренажной линии — 0,1 МПа. Эти параметры важно соблюдать при монтаже. Завышенное давление в сливной или дренажной линии может увеличить внутренние нагрузки, вызвать перегрев, падение эффективности или повреждение уплотнений. Для нормальной работы нужен свободный слив и правильно подключенный дренаж.

Конструкция гидромотора ГМ-35

ГМ-35 состоит из корпуса с монтажными фланцами, выходного вала, роторно-поршневой группы, распределительного диска, клапанного механизма, уплотнений, подшипников и гидравлических портов. Стальной корпус рассчитан на работу в системах высокого давления. Внутренняя рабочая группа преобразует энергию жидкости во вращение, а распределительный узел направляет поток в нужные полости. При дефектации проверяют вал, люфт подшипников, состояние портов, уплотнений, дренаж и признаки внутреннего износа.

Применение ГМ-35 в механизмах вращения

ГМ-35 может использоваться для привода зубчатых механизмов, поворотных редукторов, ковшей, навесного оборудования и других вращающихся узлов. Благодаря номинальной мощности 5,3 кВт он подходит для техники, где уже есть гидравлическая система и нужно получить компактный вращательный привод. При подборе важно учитывать не только мощность, но и требуемые обороты, момент, передаточное число редуктора, давление, расход и допустимые нагрузки на вал.

Подключение ГМ-35 к гидросистеме

Гидромотор ГМ-35 устанавливается в гидравлическую трансмиссию через штатные монтажные поверхности и гидравлические соединения. Для правильной работы нужно корректно подключить напорную, сливную и дренажную линии. Также важны фильтрация, чистота рабочей жидкости, предохранительный клапан и соответствие давлениям системы. Перед установкой следует проверить направление вращения, вал, фланцы, штуцеры, допустимый расход и условия слива. Ошибка подключения может привести к перегреву, течи или повреждению уплотнений.

Поставка и документы на ГМ-35

При поставке нужно указывать полное обозначение ГМ-35 или GM-35. По предоставленным данным агрегат имеет происхождение СССР и может встречаться со складского хранения, промышленного резерва или после ремонта — в зависимости от наличия. Для приемки желательно иметь паспорт изделия и эксплуатационную документацию. Перед применением гидромотор проверяют по вращению вала, герметичности, дренажу, чистоте портов, состоянию корпуса, поведению под нагрузкой и совместимости с конкретной гидросистемой.

Тип изделия: Гидравлический мотор
Обозначение: ГМ-35
Альтернативные обозначения: GM-35; ГМ-35
Каталожный номер: GM-35
Функция: Преобразование гидравлической энергии в механическое вращение
Применение / Где используется: Гидравлические приводы, вращательные механизмы и вспомогательное оборудование
Система / Место установки: Гидравлическая трансмиссия / гидропривод
Типовые приводимые механизмы: Зубчатые механизмы, поворотные редукторы, ковши, навесное оборудование и вращающиеся узлы в зависимости от конфигурации
Тип гидромотора: Вращательный гидравлический мотор
Внутренняя конструкция: Роторно-поршневая группа с распределительным диском и клапанным механизмом
Основные элементы: Корпус, монтажные фланцы, выходной вал, поршневая группа, распределительный диск, клапанный механизм, уплотнения, подшипники и гидравлические порты
Рабочий объем: 16 см³
Номинальный расход: 24 л/мин
Номинальная частота вращения вала: 1500 об/мин
Максимальная частота вращения вала: 3850 об/мин
Минимальная частота вращения вала: 3 об/мин
Номинальное давление на входе: 16 МПа
Максимальное давление на входе: 32 МПа
Максимальное давление на выходе: 1,5 МПа
Номинальный перепад давления: 15 МПа
Максимальное давление дренажа: 0,1 МПа
Номинальная выходная мощность: 5,3 кВт
Материал: Сталь
Масса: 7,8 кг
Происхождение: СССР
Техническая документация: Паспорт изделия и эксплуатационная документация
Проверка / обслуживание: Проверка вращения вала, герметичности, давления дренажа, утечек, чистоты портов, состояния подшипников и уплотнений
