ЭЦН-104В

Насос ЭЦН-104В для авиационных и морских систем

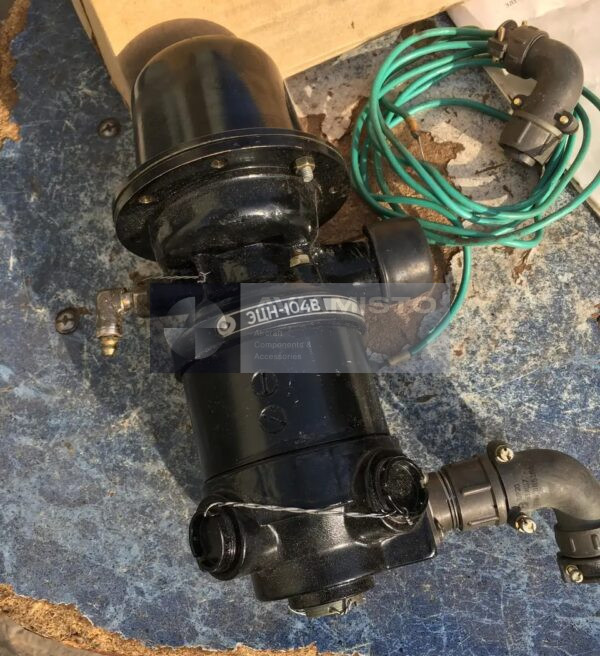

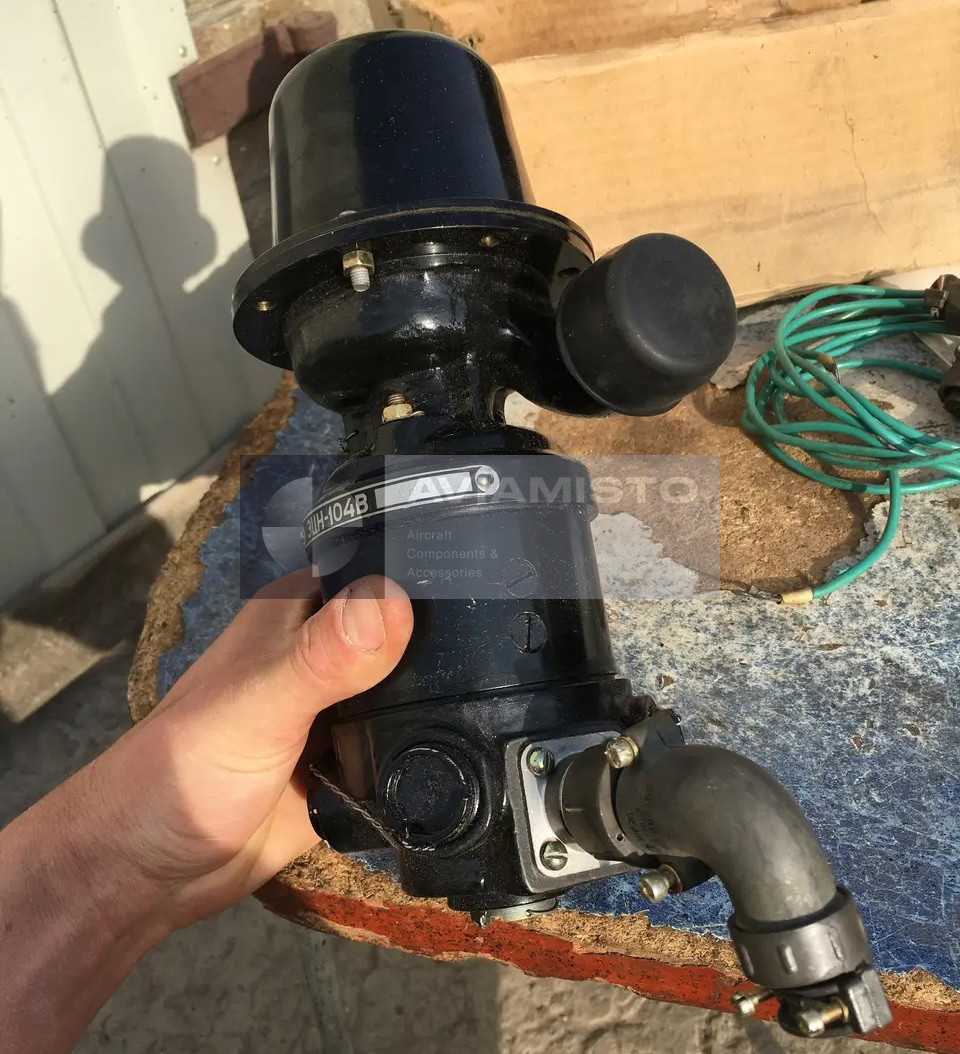

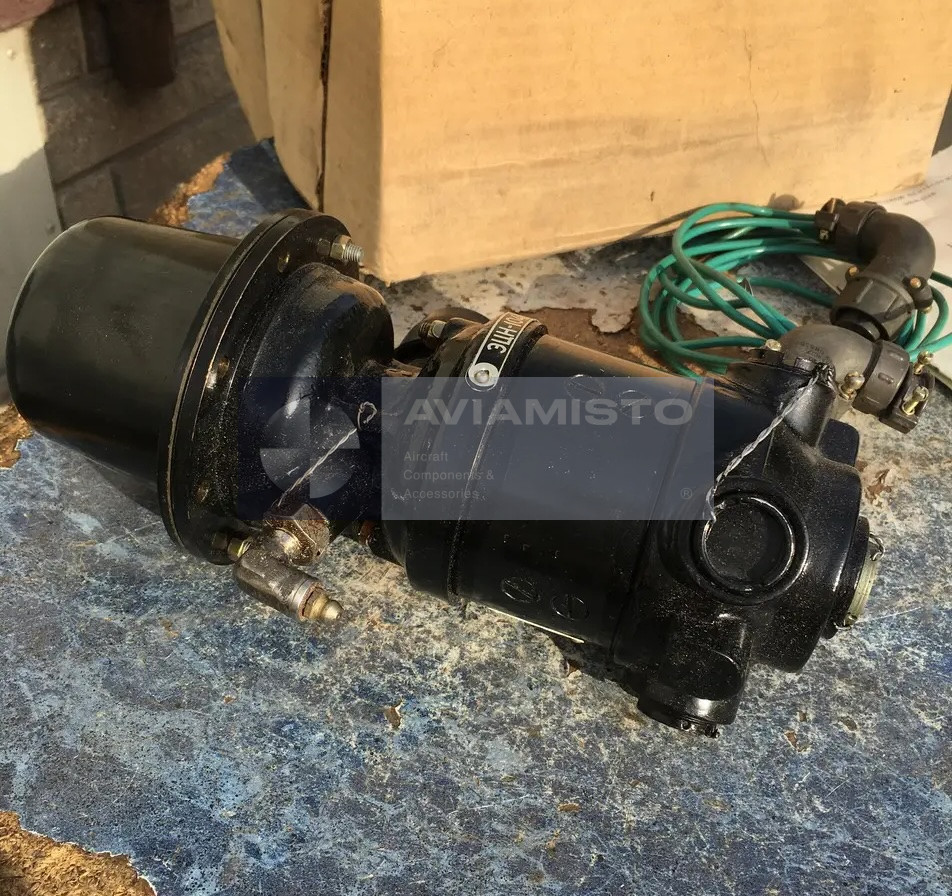

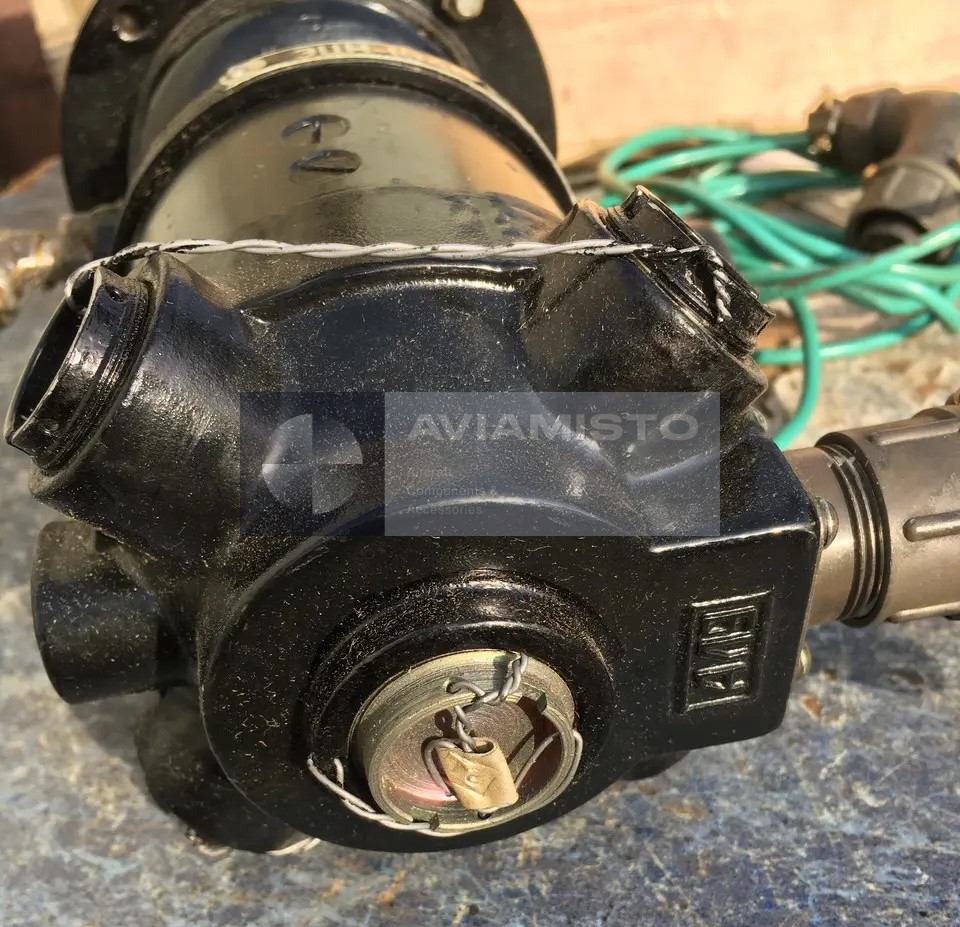

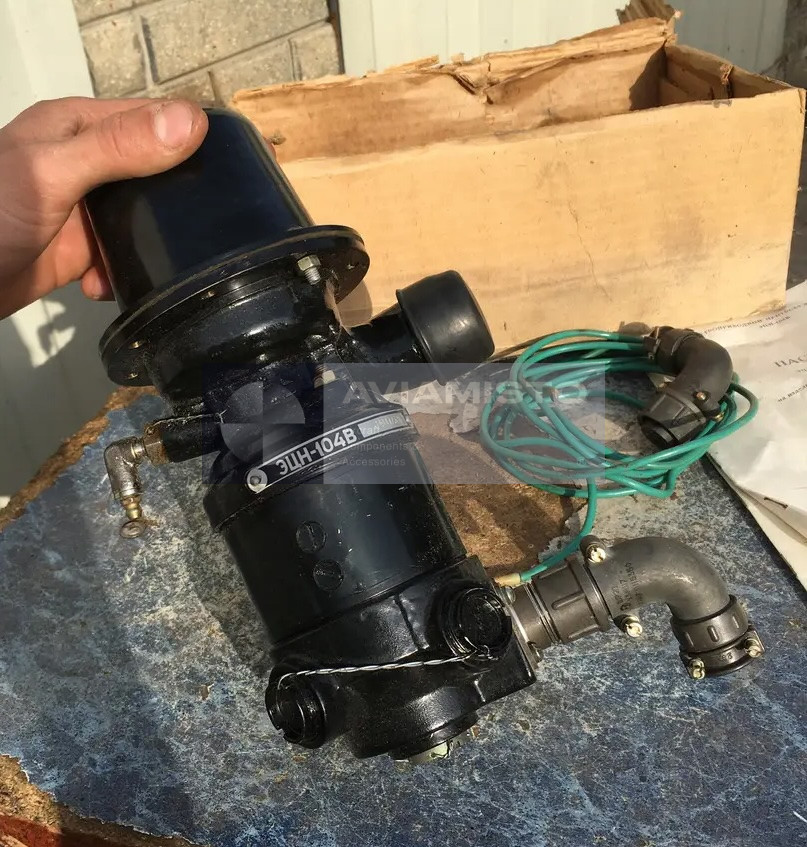

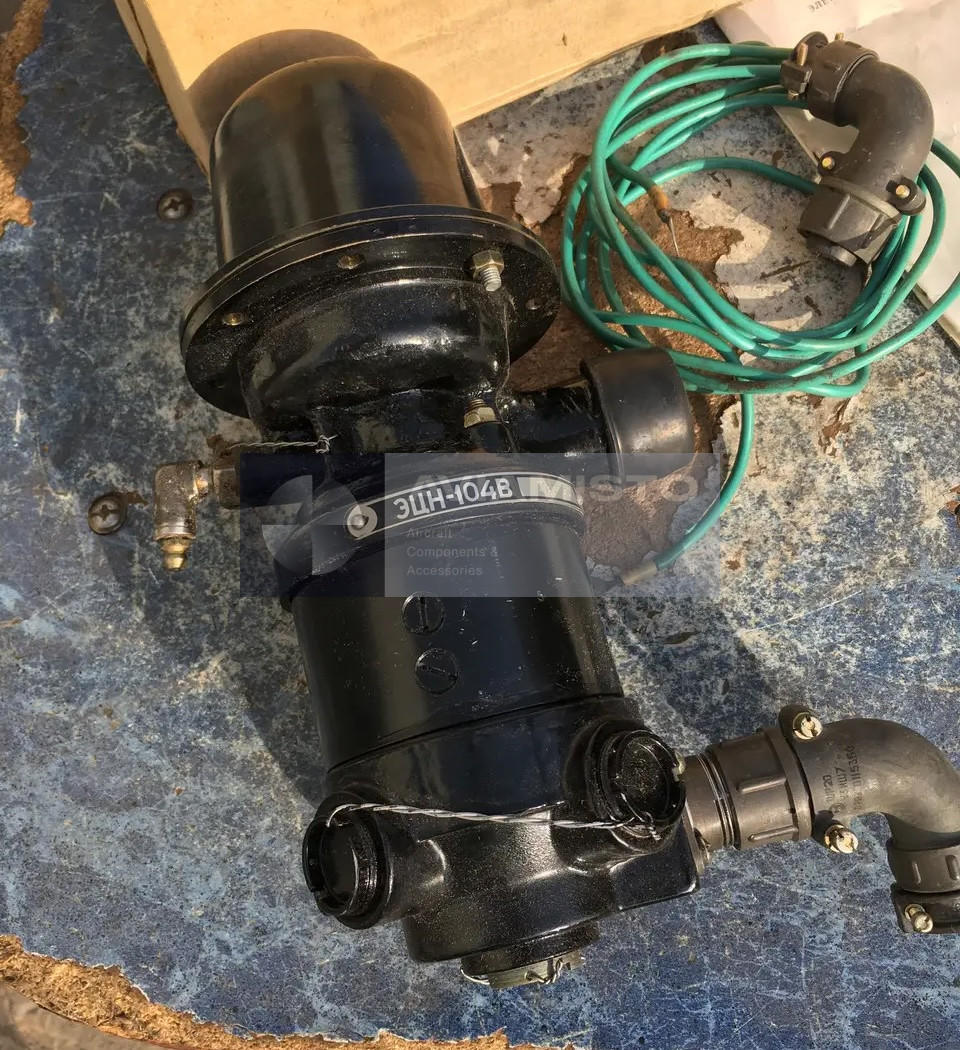

ЭЦН-104В — малогабаритный электроприводной центробежный насос, применяемый в авиационной технике, специальном оборудовании и на судах. Он выполнен в виде моноблока со встроенным электродвигателем постоянного тока Д-100С3. В отличие от многих насосов серии ЭЦН, которые работают с авиационным топливом, ЭЦН-104В в первую очередь связан с перекачкой воды и совместимых жидких сред. Его используют там, где нужен компактный насос постоянного тока для подачи или циркуляции жидкости.

Назначение насоса ЭЦН-104В

Основная задача ЭЦН-104В — обеспечить подачу чистой воды или другой совместимой жидкости с небольшим напором и стабильной производительностью. В авиации он применяется в бытовых системах воздушных судов: водоснабжение буфет-кухни, умывальников и санитарных узлов. В специальной технике и на судах насос может использоваться для перекачки пресной, технологической или забортной воды, а также для циркуляции в замкнутых контурах. Это не силовой насос высокого давления, а вспомогательный агрегат для сервисных систем.

ЭЦН-104В в бытовых системах воздушных судов

На самолетах ЭЦН-104В и базовая версия ЭЦН-104 устанавливаются в системах, которые обслуживают экипаж и пассажирские зоны, а не двигатель. Насос может подавать воду к буфетному оборудованию, умывальникам и санитарным устройствам. Применяемость указывается для самолетов Ан-12, Ан-24, Ан-30, Ил-18, Ту-124, Ту-134, Як-40, а также для вертолетов Ми-4 — в зависимости от комплектации конкретного борта. Перед заменой нужно сверять обозначение насоса с каталогом деталей и схемой соответствующей системы.

Морское и специальное применение ЭЦН-104В

ЭЦН-104В также используется на морских и речных судах, где требуется малогабаритный насос постоянного тока для воды. Корпус и рабочие элементы выполнены из коррозионностойкого медного сплава — бронзы или латуни. Это повышает устойчивость к воздействию солей и щелочных сред, что важно при работе с забортной водой и техническими жидкостями. В таких системах насос может применяться в контурах охлаждения, циркуляции, подачи пресной воды или перекачки технологической жидкости.

Моноблочная конструкция ЭЦН-104В

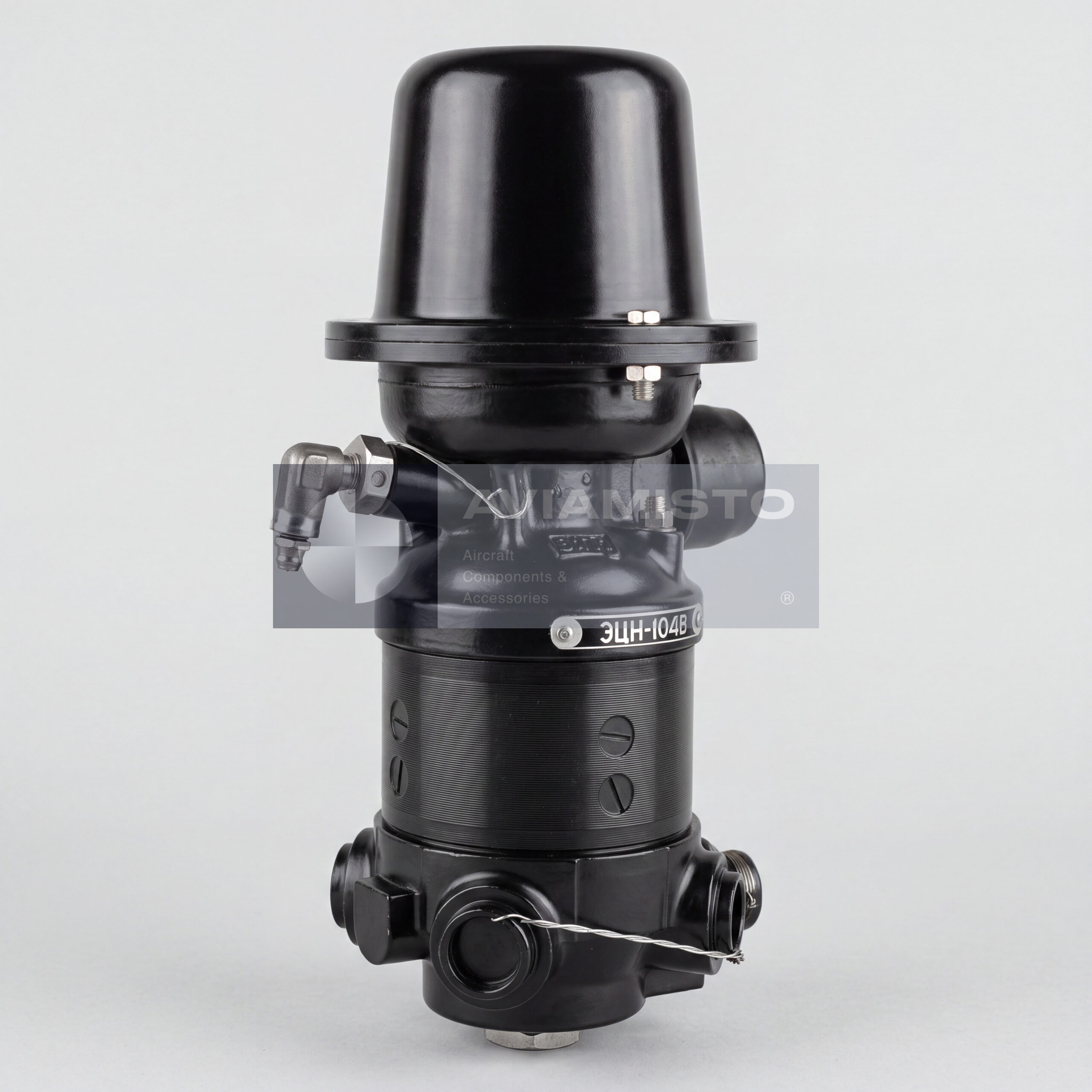

ЭЦН-104В выполнен как компактный моноблок: насосная часть и электродвигатель объединены в одном агрегате. Такая конструкция упрощает монтаж и замену, особенно в ограниченных пространствах оборудования, технических отсеков или судовых систем. При установке важно проверить посадочные размеры, направление и состояние патрубков, крепление, электрические выводы и свободное вращение. Для насосов, которые работают с водой, особенно важны отсутствие коррозии, отложений, следов длительного хранения и повреждений проточной части.

Электропитание и работа ЭЦН-104В

Насос ЭЦН-104В питается от сети постоянного тока 27 В. Электродвигатель Д-100С3 вращает центробежное колесо и создает необходимый расход жидкости. Нормальная работа зависит не только от подачи напряжения, но и от состояния двигателя, чистоты проточной части и отсутствия механического сопротивления. Если насос долго находился на хранении, внешне он может выглядеть нормально, но под нагрузкой не выйти на нужную производительность. Поэтому проверка должна включать ток потребления, вращение, напор, подачу и герметичность.

Отличие ЭЦН-104В от базового ЭЦН-104

ЭЦН-104В относится к той же группе, что и базовый насос ЭЦН-104, но эти исполнения нельзя автоматически считать взаимозаменяемыми. У версии с индексом “В” отличаются габаритные размеры и, возможно, установочные особенности в конкретной системе. Для ЭЦН-104В указаны размеры 220 × 193 × 110 мм, тогда как для базового исполнения ЭЦН-104 встречается размер 220 × 210 × 84 мм. При заказе нужно проверять не только название, но и место установки, патрубки, крепеж и документацию.

Поставка и проверка насоса ЭЦН-104В

При закупке насос следует указывать полным обозначением ЭЦН-104В. Желательно заранее уточнить, для какой системы нужен агрегат: авиационная бытовая система, судовая система, контур охлаждения или специальное оборудование. Состояние может быть новым, с хранения, после ремонта, после капитального ремонта или проверенным исправным. Перед установкой проверяют корпус, патрубки, электрическую часть, ток потребления, свободное вращение, герметичность, напор, производительность и отсутствие коррозии. Для авиационного применения желательно наличие паспорта или документов проверки.

Тип изделия: Малогабаритный электроприводной центробежный насос
Обозначение: ЭЦН-104В
Латинское обозначение: ECN-104V
Базовая версия: ЭЦН-104 / ECN-104
Функция: Подача и циркуляция чистой воды и совместимых жидких сред
Применение / Где используется: Бытовые системы воздушных судов, судовые системы, специальная техника и вспомогательные контуры циркуляции
Система / Место установки: Водоснабжение, санитарные системы, охлаждение / циркуляция, линии пресной и забортной воды
Рабочая среда: Чистая пресная вода, технологическая вода, морская / забортная вода
Другие возможные среды: Совместимые маловязкие жидкости по документации системы
Тип насоса: Электроцентробежный насос
Конструктивное исполнение: Малогабаритный моноблок со встроенным электродвигателем постоянного тока
Тип электродвигателя: Д-100С3
Рабочее напряжение: 27 В постоянного тока
Потребляемый ток: Не более 7 А
Производительность: 1000 л/ч / 1 м³/ч
Разность давлений / напор: 0,5 кгс/см² / около 5 м водяного столба
Частота вращения ротора: Не менее 5800 об/мин
Материал корпуса: Коррозионностойкий медный сплав, бронза / латунь
Габаритные размеры: 220 × 193 × 110 мм
Габариты базовой версии ЭЦН-104: 220 × 210 × 84 мм
Ориентировочная высота корпуса: Около 180 мм в вертикальном положении
Сухая масса: Не более 3,85 кг
Совместимые ВС / Оборудование: Ан-12, Ан-24, Ан-30, Ил-18, Ту-124, Ту-134, Як-40, Ми-4, а также морские и речные суда в зависимости от комплектации
Типовое применение на ВС: Подача воды в буфет-кухню, умывальники и санитарные системы
Эксплуатационные особенности: Рассчитан на вибрации, сложные условия эксплуатации и длительный срок хранения
Проверка / Контроль: Проверка подачи, напора, тока потребления, вращения, герметичности, состояния корпуса, входного и выходного патрубков
Техническая документация: Паспорт изделия, документы проверки и эксплуатационная документация ВС / судна при наличии
