СБ2-Б1-ЯРII
Устройство селекции
Описание

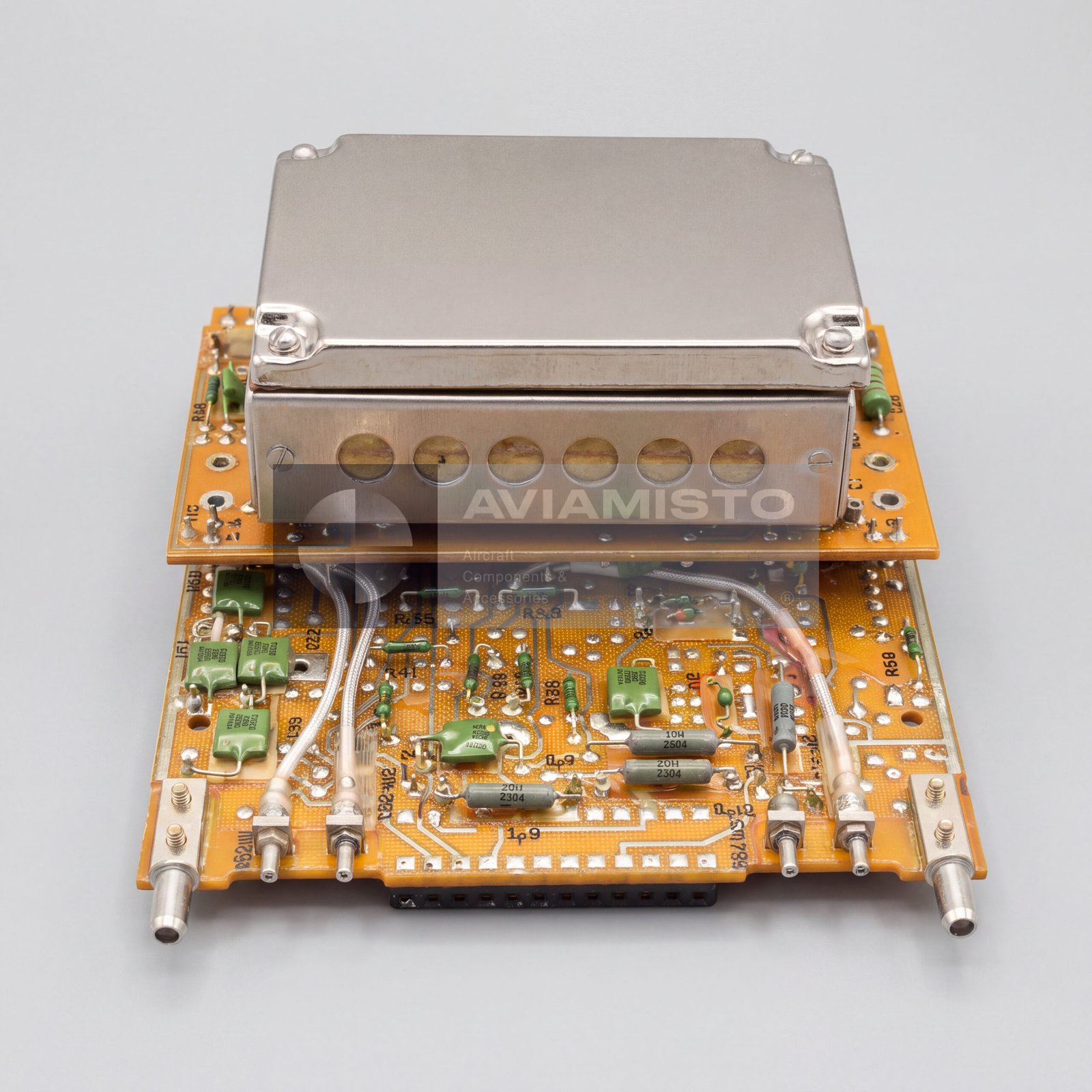

Субблок основной селекции СБ2-Б1-ЯРII
СБ2-Б1-ЯРII — электронный субблок, применяемый как устройство основной селекции и усилитель промежуточной частоты в составе приемника-возбудителя Б1-ЯРII бортовой коротковолновой радиостанции «Ядро-1». Модуль отвечает за фильтрацию полезного принимаемого сигнала от помех по соседнему каналу и его последующее усиление на промежуточной частоте. Изделие работает внутри сигнального тракта приемника-возбудителя и не применяется как самостоятельный бортовой радиоблок. Субблок входит в модульную архитектуру радиостанции «Ядро-1».
Полное описаниеСвернуть описание
Функция селекции сигнала СБ2-Б1-ЯРII
Основная функция СБ2-Б1-ЯРII — обеспечение основной селекции принимаемого сигнала. После предварительного преобразования и отбора в тракте приемника-возбудителя сигнал поступает в этот модуль для более точной фильтрации. Субблок отделяет полезный сигнал от помех соседних каналов и подготавливает его к дальнейшей обработке. Исправность устройства селекции важна для чувствительности приемника, разборчивости сигнала, подавления соседних каналов и устойчивой КВ-связи. При неисправности модуля возможны ухудшение приема, искажения звука или слабое отделение полезного сигнала от помех.
СБ2-Б1-ЯРII как усилитель промежуточной частоты
Кроме селекции, СБ2-Б1-ЯРII выполняет функцию усилителя промежуточной частоты. После прохождения через фильтры основной селекции сигнал усиливается каскадами УПЧ до уровня, необходимого для корректной работы детектора. В модуле могут применяться кварцевые или электромеханические фильтры в зависимости от исполнения и документации приемника-возбудителя. Этот этап фильтрации и усиления является важной частью приемного тракта между предварительной радиочастотной обработкой и окончательным детектированием сигнала.
СБ2-Б1-ЯРII в приемнике-возбудителе Б1-ЯРII
Субблок СБ2-Б1-ЯРII устанавливается в приемнике-возбудителе Б1-ЯРII, который входит в состав бортовой коротковолновой радиостанции «Ядро-1». Функционально он расположен между предварительной обработкой сигнала и конечными каскадами детектирования / низкочастотного усиления. Из главного блока СБ5-Б1 на СБ2-Б1 поступает сигнал после предварительной селекции и преобразования. Внутри СБ2-Б1 сигнал проходит через фильтры основной селекции и каскады УПЧ. Затем отфильтрованный и усиленный сигнал передается в СБ4-Б1 для детектирования и низкочастотного усиления.
Применение в радиостанции «Ядро-1»
СБ2-Б1-ЯРII применяется в КВ-системе радиосвязи «Ядро-1», устанавливаемой на самолеты и вертолеты с совместимым коротковолновым радиооборудованием. Применяемость может включать вертолеты семейства Ми-8 / Ми-17 и другие воздушные суда гражданской или военной авиации, оснащенные радиостанцией «Ядро-1», в зависимости от конфигурации и документации. Поскольку установки КВ-связи отличаются по типу воздушного судна, версии радиостанции и модернизации, применяемость нужно подтверждать по перечню оборудования, документации приемника-возбудителя и записям обслуживания.
Идентификация и заказ СБ2-Б1-ЯРII
Изделие может обозначаться как СБ2-Б1-ЯРII, СБ2Б-Б1-ЯРII, SB2-B1-YARII или SB2B-B1-YARII. Также оно может называться устройством основной селекции, селектором основного сигнала, селектором ПЧ, электронным модулем или субблоком. Перед заказом желательно подтвердить точный родительский блок, децимальный номер, требуемое состояние и комплект документов. Изделие может требоваться для ремонта приемного тракта, восстановления приемника-возбудителя Б1-ЯРII, обслуживания радиостанции «Ядро-1» или замены неисправного модуля селекции ПЧ.
Технические характеристики
- Тип изделия
- Устройство основной селекции / усилитель промежуточной частоты
- Обозначение
- СБ2-Б1-ЯРII
- Альтернативные обозначения
- SB2-B1-YARII, SB2B-B1-YARII, СБ2Б-Б1-ЯРII
- Децимальные номера
- И82.031.038, И82.031.038-01, И82.031.038-02
- Альтернативные названия
- Устройство основной селекции, селектор основного сигнала, селектор ПЧ, электронный субблок, электронный модуль
Все характеристикиСвернуть характеристики
- Функция
- Основная селекция принимаемого сигнала и усиление на промежуточной частоте
- Применение / Где используется
- Приемник-возбудитель радиостанции «Ядро-1»
- Система / Место установки
- Приемник-возбудитель Б1-ЯРII / тракт промежуточной частоты
- Связанная радиосистема
- Бортовая коротковолновая радиостанция «Ядро-1»
- Совместимые ВС / техника
- Ми-8, Ми-17 и другие самолеты или вертолеты с совместимым радиооборудованием «Ядро-1»
- Родительский блок
- Б1-ЯРII-1А; Б1-ЯР2-1А; B1-YARII-1A; B1-IARP-1A
- Роль модуля
- Основная селекция сигнала и усиление ПЧ
- Источник входного сигнала
- Главный блок СБ5-Б1 после предварительной селекции и преобразования
- Передача выходного сигнала
- Субблок СБ4-Б1, детектор и УНЧ
- Фильтрующие элементы
- Кварцевые или электромеханические фильтры в зависимости от исполнения и документации
- Категория
- Авиационное радиооборудование / электронный субблок
- Документация
- Паспорт изделия, документация радиостанции «Ядро-1», документация приемника-возбудителя Б1-ЯРII, записи проверки и документация настройки при наличии
