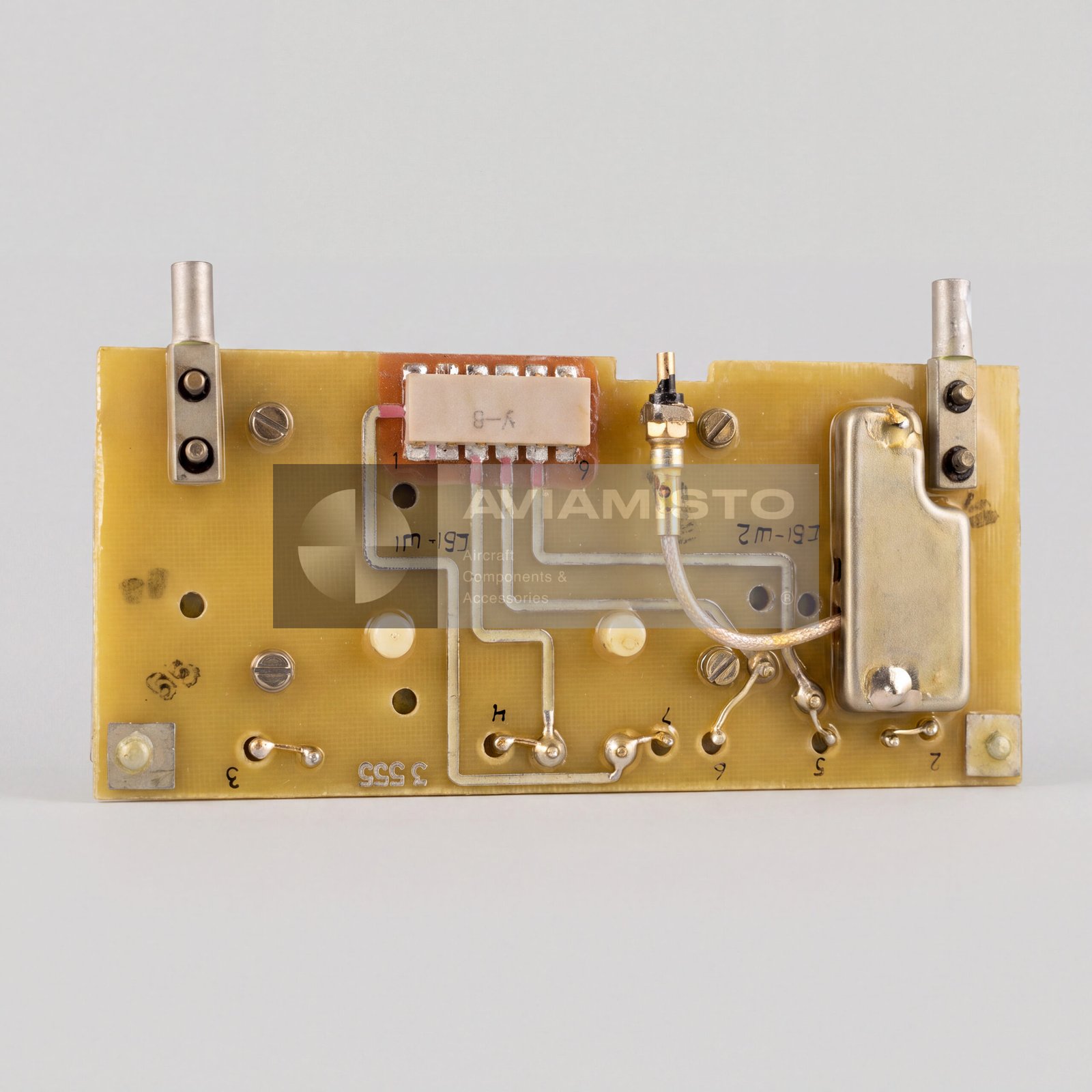

СБ1-Б1-ЯРII

Функция опорной частоты СБ1-Б1-ЯРII

Основная задача СБ1-Б1-ЯРII — выработка стабильных опорных колебаний для синтезатора частот. Эти колебания являются базовым сигналом, на основе которого радиостанция формирует рабочие частоты приема и передачи. Исправность опорного генератора важна для стабильности частоты, выбора каналов и нормальной работы системы связи «Ядро-1». При неисправности субблока приемник-возбудитель может некорректно перестраиваться, терять точность настройки или работать нестабильно в составе КВ-радиостанции.

СБ1-Б1-ЯРII в приемнике-возбудителе Б1-ЯРII

Субблок СБ1-Б1-ЯРII устанавливается в приемнике-возбудителе Б1-ЯРII, который является одним из функциональных блоков бортовой коротковолновой радиостанции «Ядро-1». Родительский блок имеет модульную структуру и включает несколько субблоков, отвечающих за генерацию частоты, селекцию, модуляцию, детектирование и приемо-передающие функции. СБ1-Б1 выполняет роль секции опорного генератора и формирует частотную основу для остальных радиочастотных цепей. Такая структура позволяет идентифицировать, проверять и заменять модуль при обслуживании приемника-возбудителя.

Применение в радиостанции «Ядро-1»

СБ1-Б1-ЯРII связан с КВ-системой радиосвязи «Ядро-1», применяемой на самолетах и вертолетах с совместимым коротковолновым радиооборудованием. Применяемость может включать вертолеты семейства Ми-8 / Ми-17, а также гражданские и военные воздушные суда, оснащенные радиостанцией «Ядро-1», в зависимости от комплектации и документации. Поскольку установки КВ-связи могут отличаться по типу воздушного судна, версии радиостанции и модернизации, применяемость нужно подтверждать по перечню оборудования, документации радиостанции и конфигурации приемника-возбудителя.

Связанные субблоки в составе Б1-ЯРII

В приемнике-возбудителе Б1-ЯРII субблок СБ1-Б1-ЯРII работает совместно с другими функциональными субблоками. В составе блока указываются СБ2-Б1 — устройство основной селекции / УПЧ, СБ3-Б1 — модулятор, СБ4-Б1 — детектор сигналов и УНЧ, а также СБ5-Б1 — главный блок приема-передачи. Опорный генератор СБ1 формирует частотную основу для этой цепи. При поиске неисправностей нужно проверять не только сам модуль СБ1, но и питание, цепи синтезатора, межблочные соединения и состояние связанных модулей приемника-возбудителя.

Идентификация и заказ СБ1-Б1-ЯРII

Изделие может обозначаться как СБ1-Б1-ЯРII, СБ1Б-Б1-ЯРII, SB1-B1-YARII или SB1B-B1-YARII. Также оно может называться опорным генератором, генератором частоты, платой опорного генератора, электронным модулем или субблоком. Перед заказом желательно подтвердить точный родительский блок, децимальный номер, требуемое состояние и комплект документов. Изделие может требоваться для ремонта радиостанции, восстановления приемника-возбудителя, складского фонда или замены неисправного модуля формирования частоты.
