Орлан-85СТ

Бортовая УКВ-радиостанция Орлан-85СТ

Орлан-85СТ — бортовая авиационная радиостанция ближней связи, предназначенная для двухсторонней симплексной, заранее заданной, беспоисковой и бесподстроечной радиотелефонной связи. Система обеспечивает связь экипажа с наземными службами управления воздушным движением, а также связь между воздушными судами в полете. Радиостанция применяется в составе штатного бортового связного оборудования гражданских самолетов и вертолетов.

Голосовая связь и передача данных через Орлан-85СТ

Радиостанция Орлан-85СТ поддерживает двухстороннюю симплексную голосовую связь в авиационном УКВ-диапазоне. В зависимости от конфигурации ВС система также поддерживает симплексную автоматизированную передачу данных по линиям «Земля — Воздух» и «Воздух — Земля» в системах организации воздушного движения. Радиостанция предназначена для эксплуатации в международном воздушном пространстве и соответствует требованиям ИКАО, включая частотную сетку, применяемую в европейских регионах.

Контроль аварийной частоты 121.5 МГц

Орлан-85СТ предусматривает контроль международной аварийной частоты 121.5 МГц по команде. При наличии сигнала на аварийном канале система может выдавать экипажу звуковую и световую индикацию без нарушения основной функции радиосвязи. Это позволяет сохранять обычную работу радиостанции и одновременно получать предупреждение о сигнале на аварийной частоте, если функция контроля активирована и предусмотрена установленной конфигурацией.

Приемный и передающий тракты Орлан-85СТ

Радиостанция включает приемный и передающий тракты, а также общие функциональные узлы. Приемный тракт выполняет выбор, усиление и преобразование принятого радиочастотного сигнала в сигнал звуковой частоты для системы связи экипажа. Передающий тракт включает модулятор с микрофонным входом и входом передачи данных, а также усилитель мощности, формирующий требуемую выходную мощность передатчика. В состав системы также входят устройства управления, контроля, настройки частоты и питания.

Состав комплекта и установка Орлан-85СТ

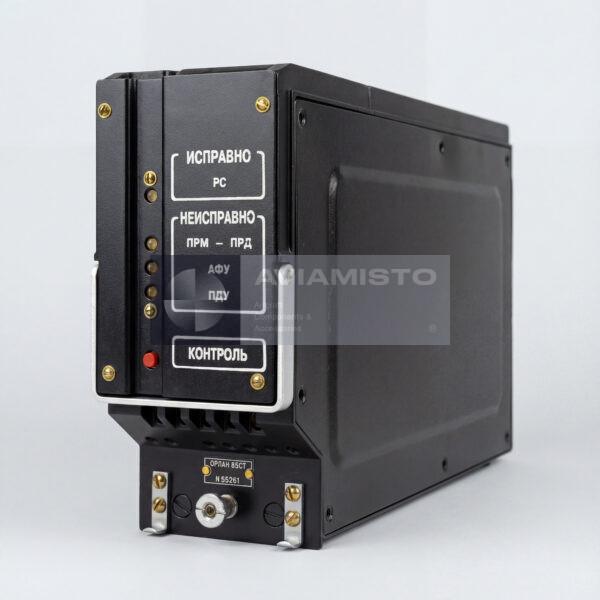

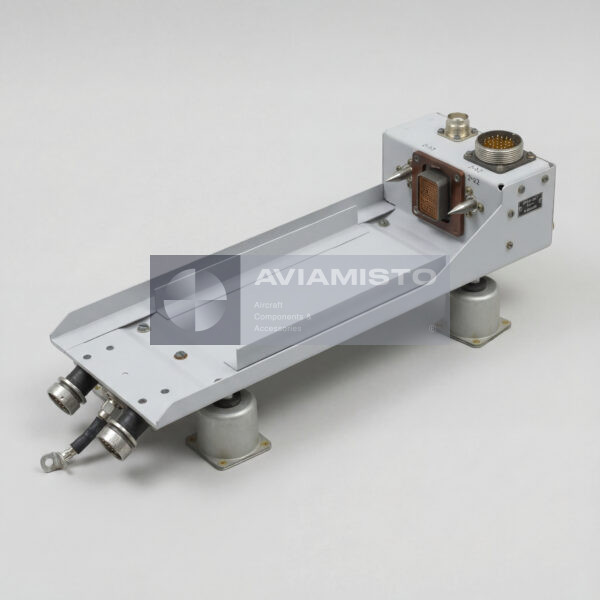

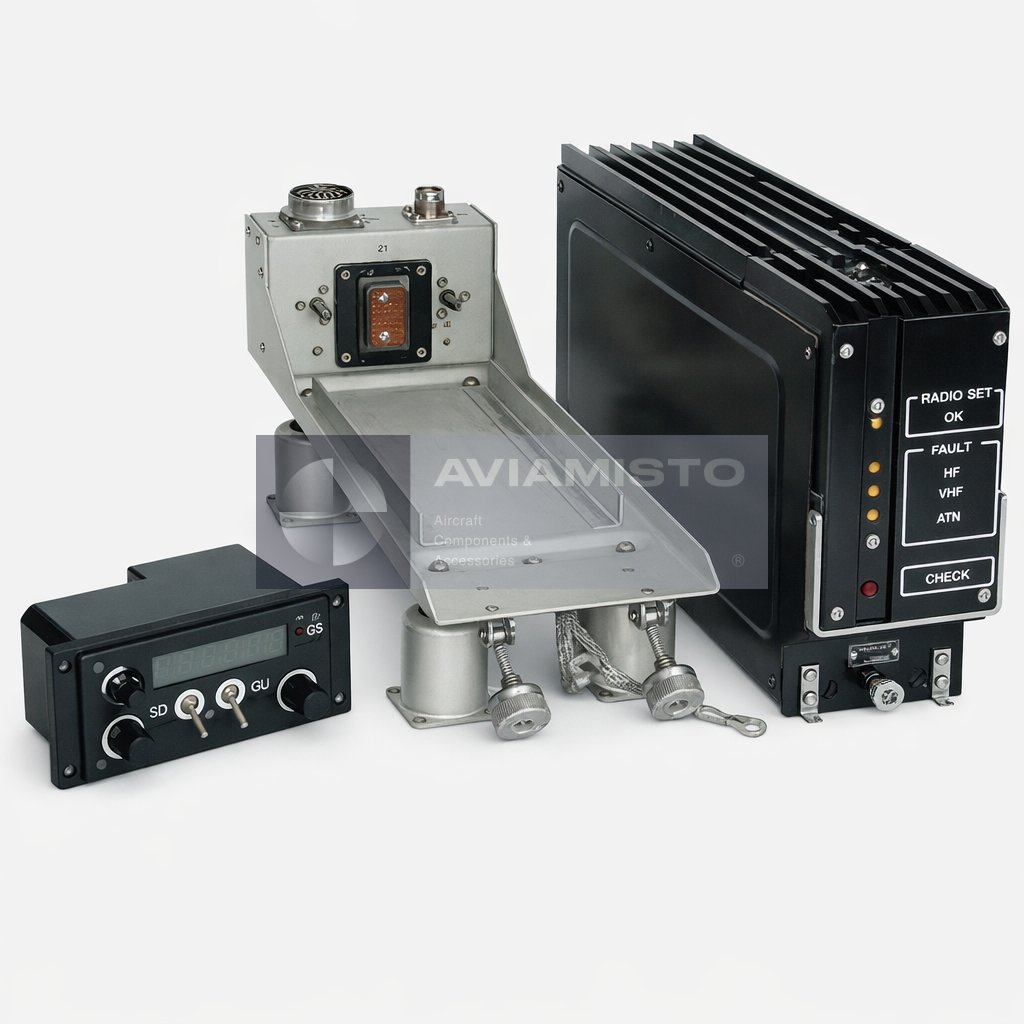

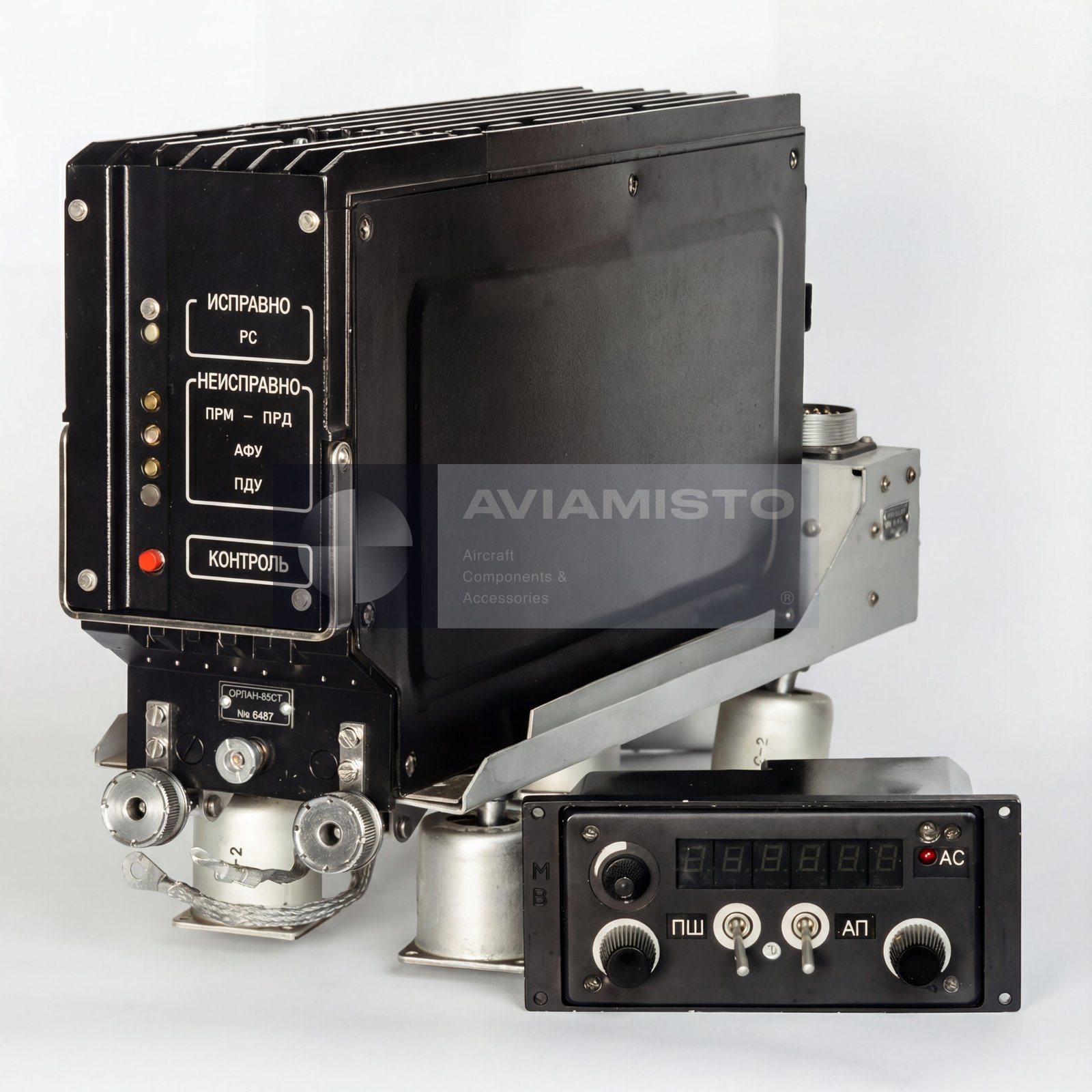

Орлан-85СТ имеет блочно-модульную конструкцию. Исполнительная часть радиостанции устанавливается в техническом отсеке радиоэлектронного оборудования, а управляющая часть размещается в кабине экипажа. Основной комплект включает приемопередатчик ИЖ2.000.099-05, пульт дистанционного управления ИГЛМ.301433.003-46 и амортизационную раму ИЖ4.137.027-01. Радиостанция также интегрируется с антенной МВ / УКВ-диапазона, самолетным переговорным устройством, кабелями и разъемами бортовой кабельной сети.

Применение Орлан-85СТ на воздушных судах

Орлан-85СТ применяется на самолетах и вертолетах гражданской авиации. Типовая применяемость включает Ан-124, Ту-204-100, Ил-96-300, Ан-140, Ту-154М, Ан-74ТК-300Д, Ми-8АМТ и Ми-171 в зависимости от комплектации и документации. Поскольку состав связного оборудования может отличаться по типу ВС, модификации и модернизации, применяемость нужно подтверждать по документации воздушного судна, конфигурации радиостанции и установочным записям перед поставкой или заменой.

Тип изделия: Бортовая авиационная УКВ-радиостанция
Обозначение: Орлан-85СТ
Альтернативные обозначения: ORLAN-85ST, Orlan-85ST, Orlan 85-ST
Функция: Двухсторонняя симплексная УКВ-радиотелефонная связь
Назначение: Ближняя авиационная радиосвязь с наземными службами и между воздушными судами
Применение / Где используется: Самолеты и вертолеты гражданской авиации
Связанная система: Бортовая система авиационной радиосвязи
Режимы связи: Двухсторонняя симплексная голосовая связь, передача данных «Земля — Воздух» и «Воздух — Земля»
Принцип работы: Заранее заданная, беспоисковая, бесподстроечная радиотелефонная связь
Контроль аварийного канала: Непрерывный контроль 121.5 МГц со звуковой и световой индикацией, если предусмотрено конфигурацией
Диапазон рабочих частот: 118–137.9917 МГц
Шаг сетки частот: 8.33 / 25 кГц
Количество каналов: 2400
Стабильность частоты: ±6 × 10⁻⁶
Чувствительность приемника: 1.5 мкВ
Избирательность по соседнему каналу: 80 дБ
Выходная мощность передатчика: 25–40 Вт
Подавление побочных излучений передатчика: 90 дБ
Напряжение питания: 27 В постоянного тока
Назначенный ресурс: 30,000 ч
Назначенный срок службы: 15 лет
Средняя наработка на отказ: Не менее 4,000 ч
Диапазон рабочих температур: −55 °C до +55 °C
Габариты: 318 × 90 × 194 мм
Масса: 5.5 кг
Основной комплект поставки: Приемопередатчик ИЖ2.000.099-05; пульт дистанционного управления ИГЛМ.301433.003-46; амортизационная рама ИЖ4.137.027-01
Связанные элементы ВС: Антенна МВ / УКВ-диапазона, самолетное переговорное устройство, кабели и разъемы согласно установке ВС
Схема размещения: Приемопередатчик и амортизационная рама — в отсеке радиоэлектронного оборудования; пульт дистанционного управления — в кабине экипажа
Применяемость: Ан-124, Ту-204-100, Ил-96-300, Ан-140, Ту-154М, Ан-74ТК-300Д, Ми-8АМТ, Ми-171 согласно документации ВС
Состояние: Указывается при поставке
Документация: Техническая и эксплуатационная документация по запросу
