ИЖ2.000.099-05

Приемопередатчик ИЖ2.000.099-05 в системе «Орлан-85СТ»

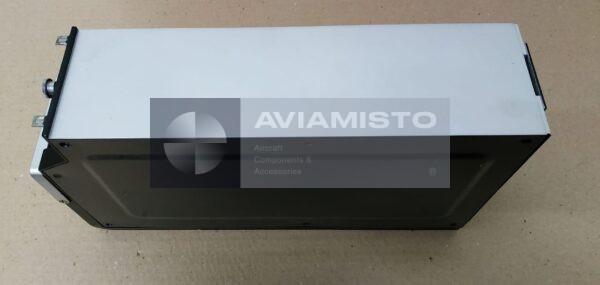

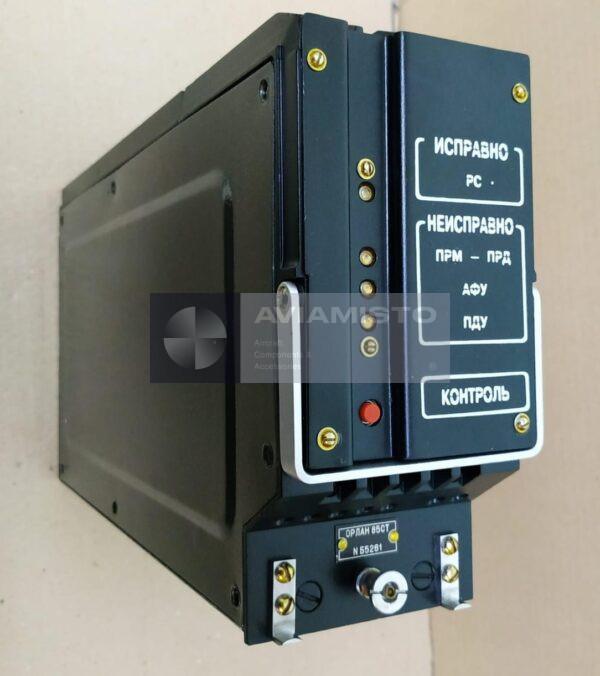

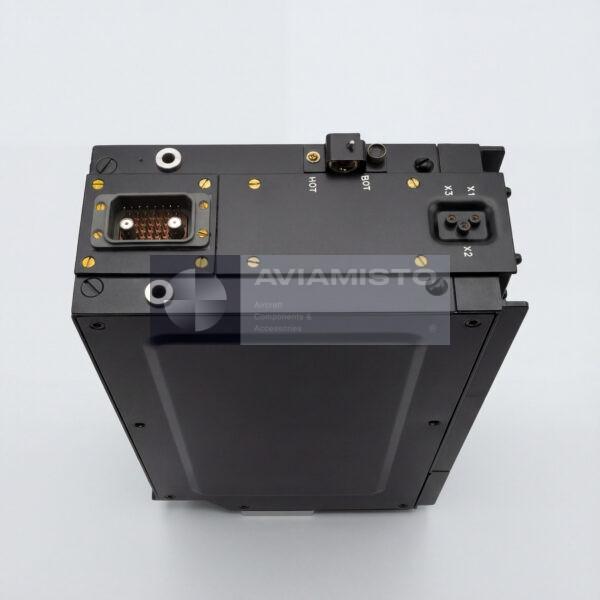

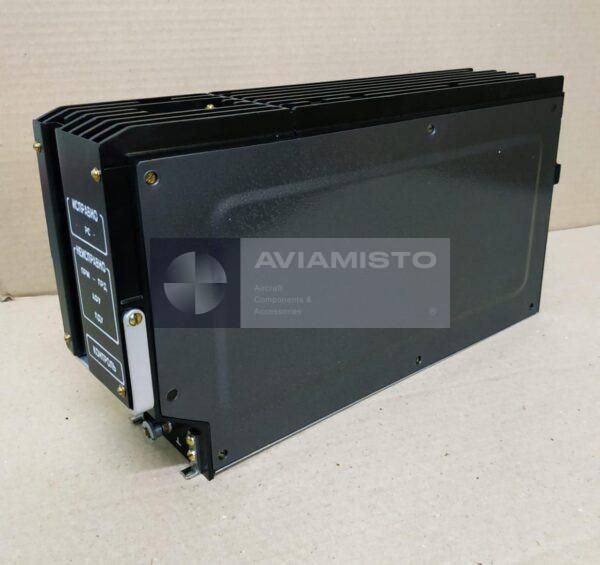

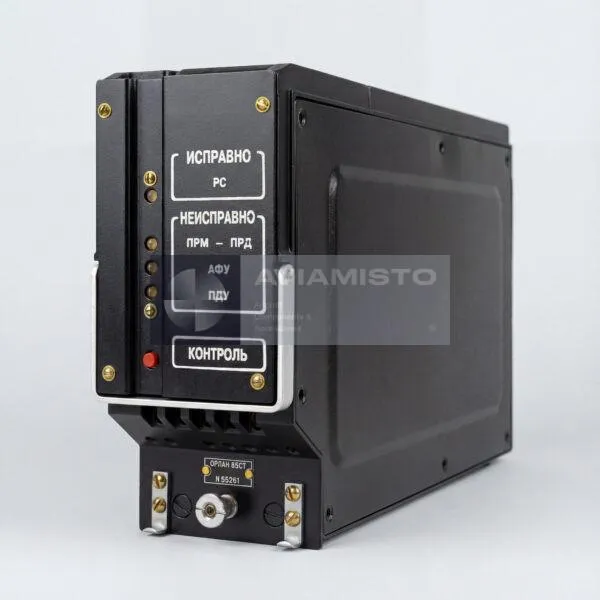

ИЖ2.000.099-05 — бортовой УКВ-приемопередатчик и основной функциональный блок авиационной радиостанции «Орлан-85СТ». Изделие обеспечивает двухстороннюю симплексную радиотелефонную связь экипажа с наземными службами управления воздушным движением, а также связь между воздушными судами в полете. Блок выполняет роль центрального приемного и передающего устройства радиостанции и устанавливается в составе полного комплекта бортовой системы радиосвязи «Орлан-85СТ».

УКВ-связь через ИЖ2.000.099-05

Приемопередатчик ИЖ2.000.099-05 работает в авиационном метровом / УКВ-диапазоне гражданской связи. Он обеспечивает прием и передачу речевых сигналов между экипажем, диспетчерскими службами и другими воздушными судами во время полета и наземной эксплуатации. Характеристики блока соответствуют применяемой частотной сетке гражданской авиации, включая шаг каналов, необходимый для эксплуатации в международном воздушном пространстве и европейских регионах. При соответствующей конфигурации радиостанция также может обеспечивать контроль аварийной частоты 121.5 МГц.

Основные функции приемопередатчика ИЖ2.000.099-05

ИЖ2.000.099-05 объединяет приемные и передающие цепи в одном бортовом блоке. Изделие выполняет выбор радиочастотного сигнала, прием, усиление, модуляцию и формирование выходной мощности передатчика. В составе радиостанции «Орлан-85СТ» приемопередатчик работает совместно с пультом дистанционного управления, блоком питания, амортизационной рамой и бортовой проводкой. Пульт в кабине позволяет экипажу выбирать каналы и режимы, а сам приемопередатчик остается установленным в радиоотсеке воздушного судна.

Установка ИЖ2.000.099-05 на воздушном судне

Приемопередатчик ИЖ2.000.099-05 устанавливается внутри воздушного судна, обычно в техническом отсеке авионики или радиоэлектронного оборудования. В кабине пилотов основной блок не размещается; туда выносится только пульт управления радиостанцией. Приемопередатчик крепится в амортизационной раме, которая снижает воздействие вибраций и механических нагрузок во время эксплуатации. При установке или замене изделие нужно сверять с электрической документацией ВС, конфигурацией радиостанции и технической документацией «Орлан-85СТ».

Применение ИЖ2.000.099-05 на самолетах и вертолетах

Приемопередатчик ИЖ2.000.099-05 применяется на гражданских пассажирских и транспортных самолетах, а также на отдельных вертолетах, оснащенных радиостанцией «Орлан-85СТ». Типовая применяемость включает Ту-154М, Ту-204-100, Ил-96-300, Ан-124, Ан-74, Ан-140, а также вертолеты Ми-8АМТ и Ми-171 в зависимости от комплектации и документации. Поскольку состав радиосвязного оборудования может отличаться по модификации и модернизации ВС, применяемость нужно подтверждать перед поставкой.

Идентификация и заказ ИЖ2.000.099-05

Изделие может встречаться под обозначениями ИЖ2.000.099-05, Ж2.000.099-05 или IZH2.000.099-05. В заявках и складских перечнях оно может быть указано как авиационный УКВ-приемопередатчик, приемопередатчик «Орлан-85СТ» или бортовой приемопередатчик радиостанции. Для точной поставки желательно указать тип воздушного судна, установленную конфигурацию «Орлан-85СТ», состояние, требования к документам и требуется ли только приемопередатчик или полный комплект радиостанции.

Тип изделия: Авиационный УКВ-приемопередатчик
Обозначение: ИЖ2.000.099-05
Альтернативные обозначения: Ж2.000.099-05, IZH2.000.099-05, приемопередатчик «Орлан-85СТ»
Функция: Прием и передача речевых радиосигналов в УКВ-диапазоне
Назначение: Бортовая радиотелефонная связь экипажа с наземными службами УВД и другими воздушными судами
Применение / Где используется: Самолеты и вертолеты гражданской авиации
Связанная система: Авиационная радиостанция «Орлан-85СТ»
Роль в системе: Основной приемный и передающий блок радиостанции «Орлан-85СТ»
Система / Место установки: Радиоотсек / отсек авионики воздушного судна
Совместимые ВС / техника: Ту-154М, Ту-204-100, Ил-96-300, Ан-124, Ан-74, Ан-140, Ми-8АМТ, Ми-171 и другие ВС с радиостанцией «Орлан-85СТ» согласно документации
Диапазон рабочих частот: 118–137.9917 МГц
Шаг сетки частот: 8.33 / 25 кГц
Количество каналов: 2400
Чувствительность приемника: 1.5 мкВ
Выходная мощность передатчика: 25–40 Вт
Стабильность частоты: ±6 × 10⁻⁶
Контроль аварийной частоты: 121.5 МГц, если предусмотрено конфигурацией радиостанции
Напряжение питания: 27 В постоянного тока
Назначенный ресурс: 30,000 ч
Назначенный срок службы: 15 лет
Средняя наработка на отказ: Не менее 4,000 ч
Диапазон рабочих температур: −55 °C до +55 °C
Габариты: 318 × 90 × 194 мм
Масса: Не более 5.5 кг
Связанные пульты управления: ИГЛМ.301433.003-46 / ПДУ-46, ИГЛМ.301433.003-32 / ПДУ-32, ИГЛМ.301433.006 / ПДУ в зависимости от конфигурации системы
Связанная амортизационная рама: ИЖ4.137.027-01, если применимо по комплектации
Комплектность поставки: Поставляется в составе комплекта радиостанции «Орлан-85СТ»
Место установки: Радиоотсек воздушного судна
Состояние: Указывается при поставке
Документация: Паспорт изготовителя ИЖ2.000.099-05 ПС, техническая и эксплуатационная документация по запросу
