Баклан-20
радиостанция
Описание

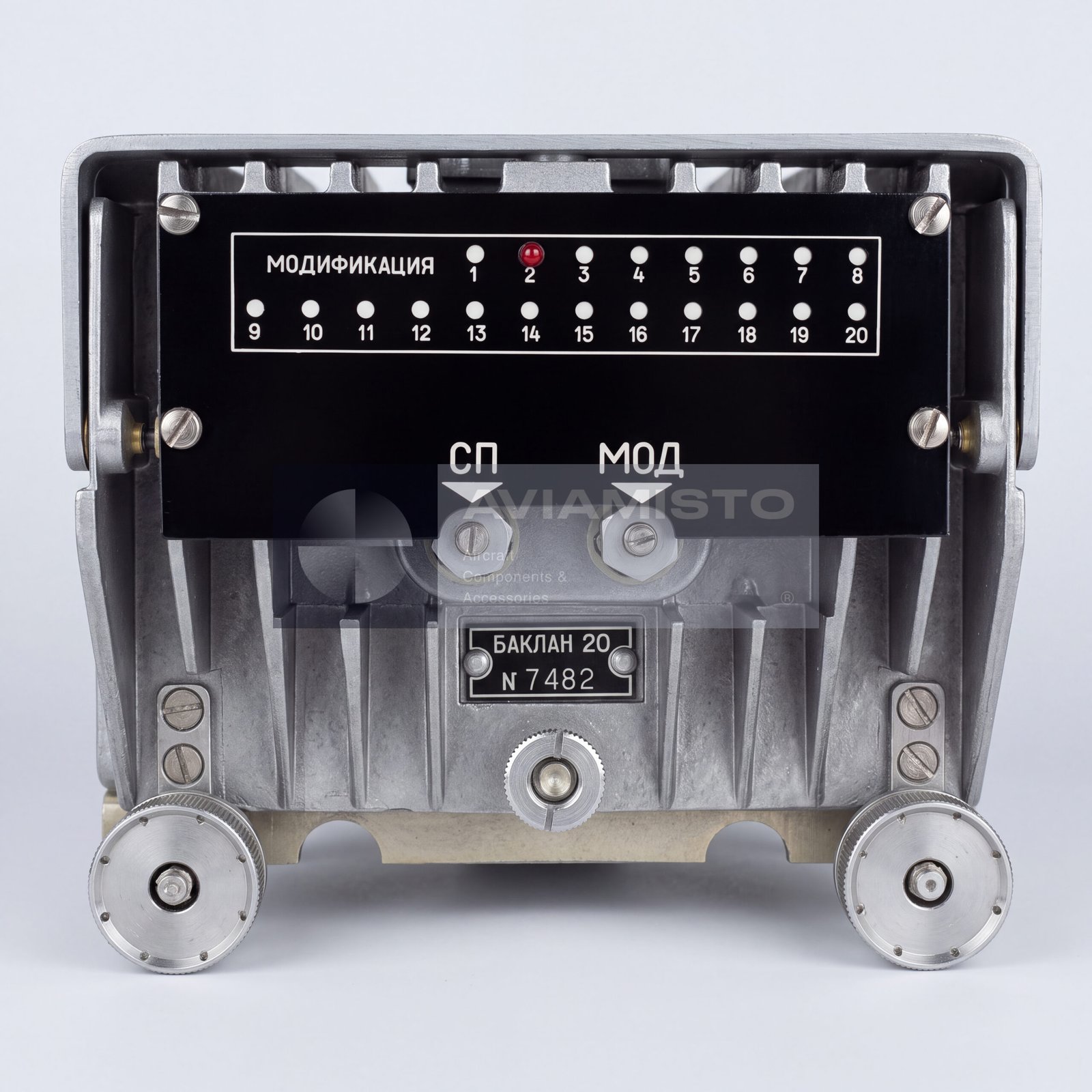

Бортовая УКВ-радиостанция Баклан-20
Баклан-20 — бортовая авиационная УКВ-радиостанция, предназначенная для обеспечения симплексной речевой связи между экипажами самолетов, вертолетов и наземными диспетчерскими пунктами. Радиостанция работает в авиационном УКВ-диапазоне и применяется для связи «воздух — земля» и «воздух — воздух». По сравнению с радиостанцией Баклан-5, версия Баклан-20 имеет повышенную выходную мощность передатчика и применяется на воздушных судах, где требуется более высокая дальность и устойчивость УКВ-связи.
Полное описаниеСвернуть описание
УКВ-связь через Баклан-20
Радиостанция Баклан-20 обеспечивает голосовую связь в симплексном режиме, при котором прием и передача выполняются поочередно на одной выбранной частоте. Станция работает в стандартном авиационном УКВ-диапазоне и поддерживает фиксированную сетку каналов согласно установленной модификации. Дальность связи зависит от высоты полета, установки антенны, радиотехнических условий и конфигурации воздушного судна. На большой высоте полета станция может обеспечивать связь с наземными диспетчерскими пунктами и другими воздушными судами на значительном расстоянии.
Управление Баклан-20 из кабины экипажа
Управление радиостанцией Баклан-20 выполняется дистанционно из кабины экипажа через пульт управления. Экипаж использует пульт для выбора рабочих частот или каналов и регулировки уровня звука согласно процедурам радиосвязи воздушного судна. Такая схема позволяет размещать основные блоки радиостанции в отсеке радиооборудования, при этом управление остается доступным экипажу в кабине. Конкретное исполнение пульта зависит от конфигурации ВС и модификации радиостанции.
Блочная конструкция радиостанции Баклан-20

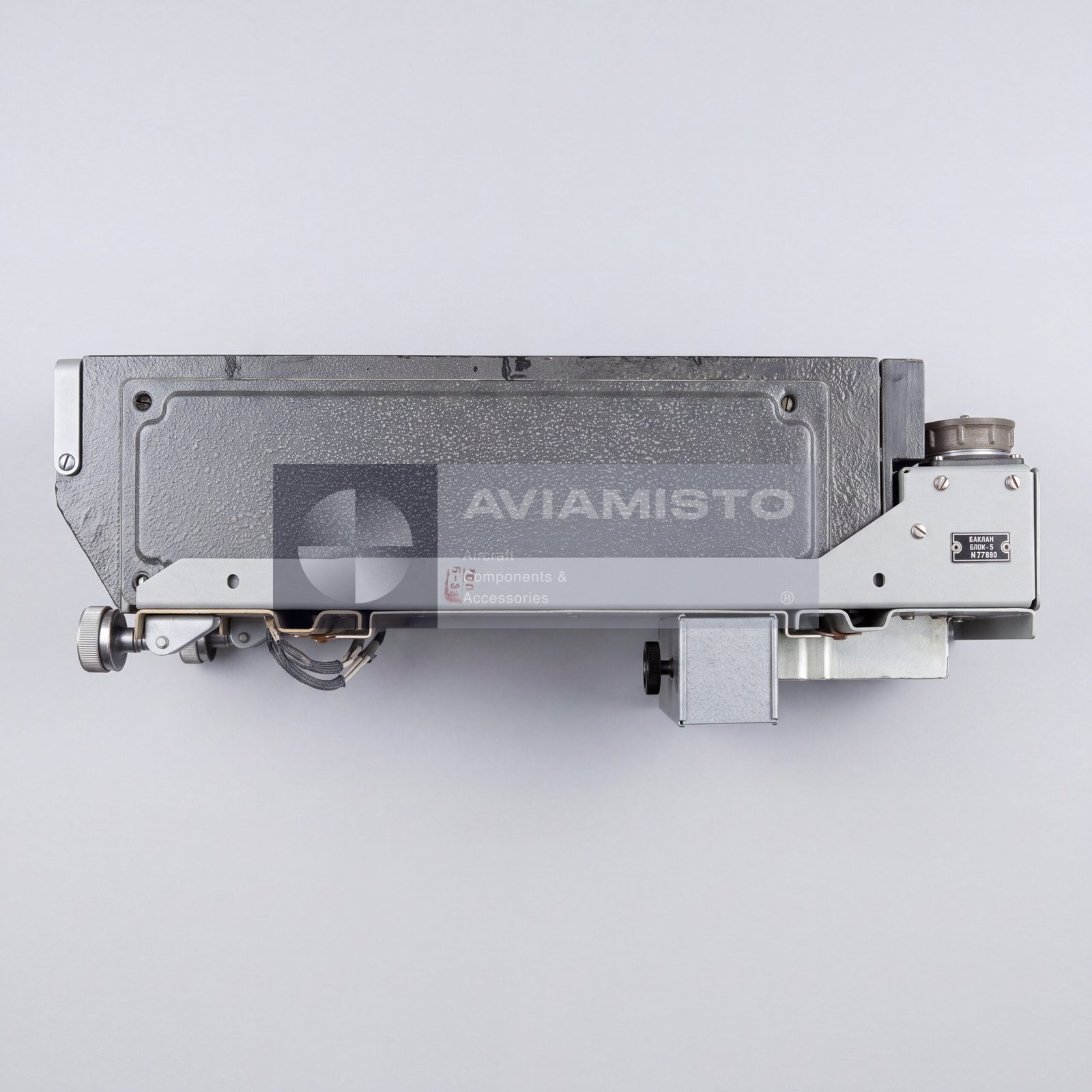

Баклан-20 выполнена по блочно-модульному принципу. Стандартный рабочий комплект может включать приемопередатчик, пульт дистанционного управления, добавочный усилитель низкой частоты, амортизационную раму, соединительные кабели и разъемы. Приемопередатчик формирует, усиливает и принимает ВЧ-сигналы УКВ-диапазона. Усилитель низкой частоты поддерживает передачу аудиосигнала в самолетное переговорное устройство или гарнитуры экипажа. Амортизационная рама обеспечивает установку и виброзащиту радиооборудования при эксплуатации воздушного судна.
Применение Баклан-20 на воздушных судах
Баклан-20 широко применялась на советских и российских гражданских и транспортных воздушных судах, а также на вертолетах с совместимыми системами УКВ-радиосвязи. Типовая применяемость может включать Ан-24, Ан-26, Ил-76, Ту-134, Ми-8 и другие воздушные суда, где радиостанции семейства «Баклан» предусмотрены документацией. Схема установки, подключение антенны и состав блоков должны подтверждаться по перечню оборудования и эксплуатационной документации конкретного ВС.
Идентификация и заказ Баклан-20
Изделие может встречаться под обозначениями Баклан-20 или Baklan-20. Для точной поставки желательно указать, требуется полный комплект радиостанции или отдельные элементы: приемопередатчик, пульт дистанционного управления, усилитель низкой частоты, амортизационная рама, кабели или разъемы. Также важно подтвердить тип воздушного судна, сетку частот, комплектацию, одинарную или спаренную установку, состояние и требования к документации перед поставкой или заменой.
Технические характеристики
- Тип изделия
- Бортовая авиационная УКВ-радиостанция
- Обозначение
- Баклан-20
- Альтернативные обозначения
- Baklan-20
- Функция
- Симплексная УКВ-радиотелефонная связь
- Назначение
- Голосовая связь экипажей самолетов и вертолетов с наземными диспетчерскими пунктами и другими ВС
Все характеристикиСвернуть характеристики
- Применение / Где используется
- Бортовые системы радиосвязи самолетов и вертолетов
- Система / Место установки
- Отсек радиооборудования ВС и зона управления в кабине экипажа
- Совместимые ВС / техника
- Ан-24, Ан-26, Ил-76, Ту-134, Ми-8 и другие ВС с совместимыми радиостанциями «Баклан», если применимо по документации
- Диапазон рабочих частот
- 118.000–135.975 МГц
- Сетка частот
- 25 кГц, 720 каналов связи; 8.33 кГц, 2278 каналов в модернизированных версиях, если применимо
- Тип модуляции
- АМ, речевая связь
- Режим работы
- Симплексный
- Выходная мощность передатчика
- Не менее 20 Вт
- Дальность связи
- До 350–400 км при полете на высоте 10,000 м, в зависимости от условий эксплуатации
- Максимальная высотность
- До 14,000 м
- Способ управления
- Дистанционное управление из кабины экипажа
- Основной комплект поставки
- Приемопередатчик; пульт дистанционного управления; добавочный усилитель низкой частоты; амортизационная рама; соединительные кабели и разъемы согласно спецификации поставки
- Функция приемопередатчика
- Формирование, усиление, прием и обработка ВЧ-сигналов УКВ-диапазона
- Функция пульта управления
- Выбор частоты / канала и регулировка уровня звука
- Дополнительный блок
- Усилитель низкой частоты для цепей СПУ или гарнитур экипажа
- Функция амортизационной рамы
- Механическая установка и виброзащита радиооборудования
- Подключение к бортовому питанию
- Сеть постоянного тока ВС, обычно 27 В согласно установочной документации
- Связанная менее мощная версия
- Баклан-5
- Документация
- Паспорт изготовителя, эксплуатационная документация и установочная документация ВС по запросу
