радиостанция
Баклан-20Д
Цена по запросу
радиостанция
Склад Партнера
Описание изделия

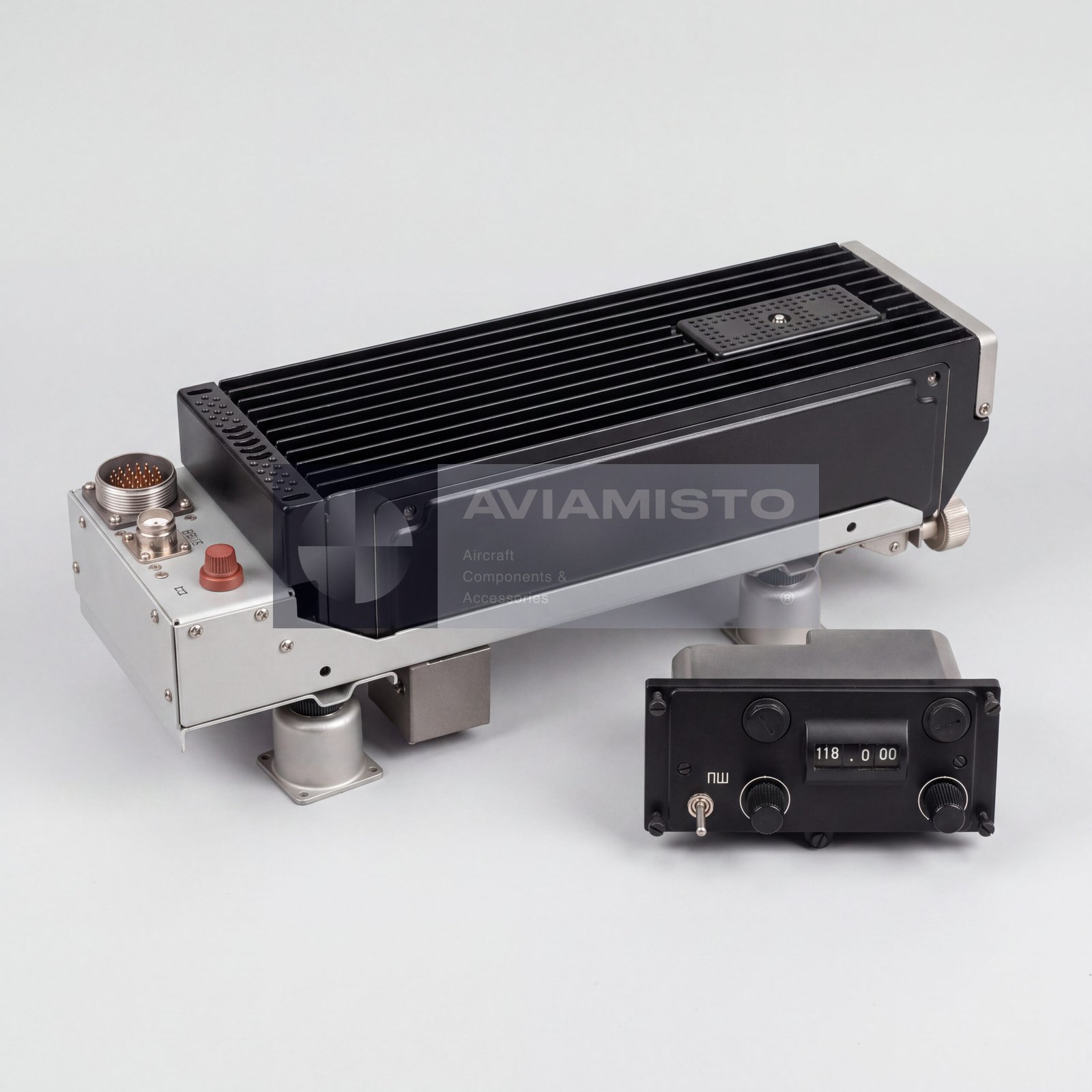

Бортовая УКВ-радиостанция Баклан-20Д
Баклан-20Д — авиационная бортовая УКВ-радиостанция, предназначенная для обеспечения симплексной радиотелефонной связи экипажей самолетов и вертолетов между собой, а также с наземными диспетчерскими службами. Радиостанция применяется в составе бортового связного оборудования воздушных судов, где требуется надежная голосовая связь в авиационном УКВ-диапазоне. Типовая применяемость может включать самолеты Ан-12 и другие воздушные суда с совместимой системой радиосвязи согласно документации ВС.
УКВ-связь через Баклан-20Д
Радиостанция Баклан-20Д работает в авиационном УКВ-диапазоне и обеспечивает связь экипажа с наземными службами, а также связь между воздушными судами в полете. Модификация «Д» связана с расширенным частотным диапазоном и поддержкой шага сетки частот 8.33 кГц наряду со стандартным шагом 25 кГц. Такая конфигурация позволяет использовать радиостанцию в условиях современной международной частотной сетки, включая европейские требования к плотности радиоканалов, если это предусмотрено сертификацией и установкой ВС.
Переход на аварийную частоту Баклан-20Д
Баклан-20Д поддерживает оперативный переход на международную аварийную частоту 121.500 МГц. Пульт дистанционного управления оснащается выключателем «АП» для быстрого выбора аварийного канала при необходимости во время полета. Эта функция позволяет экипажу перейти на аварийную связь без обычного ручного набора частоты через стандартный режим настройки. Фактический порядок работы необходимо проверять по электрической схеме ВС и эксплуатационной документации радиостанции.
Автоматическая настройка и управление Баклан-20Д
Выбор частоты и управление радиостанцией выполняются через пульт дистанционного управления, установленный в кабине экипажа. Пульт позволяет задавать частоту связи, управлять рабочими функциями, регулировать громкость и подавитель шумов, если это предусмотрено исполнением. После выбора частоты радиостанция автоматически перестраивается на заданный канал. Такая схема позволяет размещать приемопередатчик и вспомогательные блоки вне кабины, сохраняя управление радиосвязью в зоне доступа экипажа.
Состав комплекта Баклан-20Д
Стандартный комплект радиостанции Баклан-20Д может включать приемопередатчик, пульт дистанционного управления, дополнительный усилитель низкой частоты, амортизационную раму, комплект соединительных кабелей и разъемов. Приемопередатчик выполняет генерацию, модуляцию, прием и обработку ВЧ-сигналов. Пульт дистанционного управления обеспечивает управление из кабины. Усилитель низкой частоты поддерживает передачу аудиосигнала в самолетное переговорное устройство или гарнитуры экипажа. Амортизационная рама обеспечивает установку и виброзащиту оборудования.
Установка и заказ Баклан-20Д
Оборудование Баклан-20Д устанавливается согласно документации конкретного воздушного судна. Приемопередатчик, усилитель низкой частоты и амортизационная рама обычно размещаются в отсеке радиооборудования, а пульт дистанционного управления устанавливается в кабине экипажа. Самолетная УКВ-антенна с волновым сопротивлением 50 Ом обычно относится к общесамолетному оборудованию и может не входить в стандартный комплект поставки радиостанции. Для точной поставки желательно указать тип ВС, требуемый состав комплекта, одинарную или спаренную установку, номер пульта, исполнение рамы, состояние и требования к документам.
Технические характеристики
Тип изделия: Бортовая авиационная УКВ-радиостанция
Обозначение: Баклан-20Д
Альтернативные обозначения: Baklan-20D
Функция: Симплексная УКВ-радиотелефонная связь
Назначение: Голосовая связь экипажей самолетов и вертолетов с наземными диспетчерскими службами и между воздушными судами
Применение / Где используется: Бортовые системы радиосвязи самолетов и вертолетов
Система / Место установки: Отсек радиооборудования ВС и зона управления в кабине экипажа
Совместимые ВС / техника: Воздушные суда и вертолеты с совместимыми УКВ-системами радиосвязи; Ан-12, если применимо по документации
Диапазон рабочих частот: 118.0–136.975 МГц
Шаг сетки частот: 8.33 кГц и 25 кГц
Аварийная частота: 121.500 МГц
Выходная мощность передатчика: 16 Вт
Напряжение питания: 24–29.4 В постоянного тока
Потребляемая мощность при приеме: 30 Вт
Потребляемая мощность при передаче: До 180 Вт
Высотность работы: До 14,000 м
Ориентировочная масса приемопередатчика: Около 4 кг
Способ управления: Дистанционное управление из кабины экипажа
Способ настройки: Автоматическая перестройка на выбранный канал через пульт дистанционного управления
Основной комплект поставки: Приемопередатчик; пульт дистанционного управления; дополнительный усилитель низкой частоты; амортизационная рама; соединительные кабели и разъемы согласно спецификации поставки
Пульт дистанционного управления: ИЖ2.390.042-46 и связанные исполнения, блок 4, если применимо
Амортизационная рама: ИЖ6.122.532 / ИЖ6.122.534, блок 5, если применимо
Дополнительный блок: Усилитель низкой частоты, блок 6
Антенное подключение: Самолетная УКВ-антенна 50 Ом, обычно устанавливается как часть общесамолетного оборудования
Варианты установки: Одинарный или спаренный комплект в зависимости от конфигурации ВС
Состояние: Указывается при поставке
Документация: Паспорт изготовителя, техническая документация ВС, электрическая документация и эксплуатационная документация по запросу
