8АТ-7103-030 / 8АТ.7103.030

КВ-антенна 8АТ-7103-030 / 8АТ.7103.030 для вертолетов Ми-8

8АТ-7103-030 / 8АТ.7103.030 — авиационная тросовая КВ-антенна, применяемая на вертолетах семейства Ми-8, оснащенных коротковолновыми радиостанциями. Антенна обеспечивает прием и передачу КВ-радиосигналов и поддерживает дальнюю двухстороннюю связь экипажа с наземными станциями и другими воздушными судами. Изделие устанавливается снаружи на фюзеляже вертолета и работает в составе бортовой КВ-системы связи, включая радиостанции «Ядро-1» и связанные исполнения при соответствующей комплектации. Антенна является пассивным внешним элементом и требует правильного монтажа, натяжения, изоляции и согласования с радиооборудованием.

КВ-связь через антенну 8АТ-7103-030 / 8АТ.7103.030

Антенна 8АТ-7103-030 / 8АТ.7103.030 обеспечивает работу в коротковолновом диапазоне, где радиосвязь может выполняться на большие расстояния в зависимости от частоты, высоты полета, времени суток и условий распространения радиоволн. В системе связи вертолета антенна принимает и излучает сигналы бортовой КВ-радиостанции. Сама антенна не усиливает сигнал и не выполняет автоматическую настройку. Электрическое согласование выполняется штатным согласующим устройством радиостанции, например блоком Б5-Яр1 в системе «Ядро-1». Надежность связи зависит от состояния антенны, фидера, заземления, сопротивления изоляции и работы согласующего блока.

8АТ-7103-030 / 8АТ.7103.030 как наружная тросовая антенна

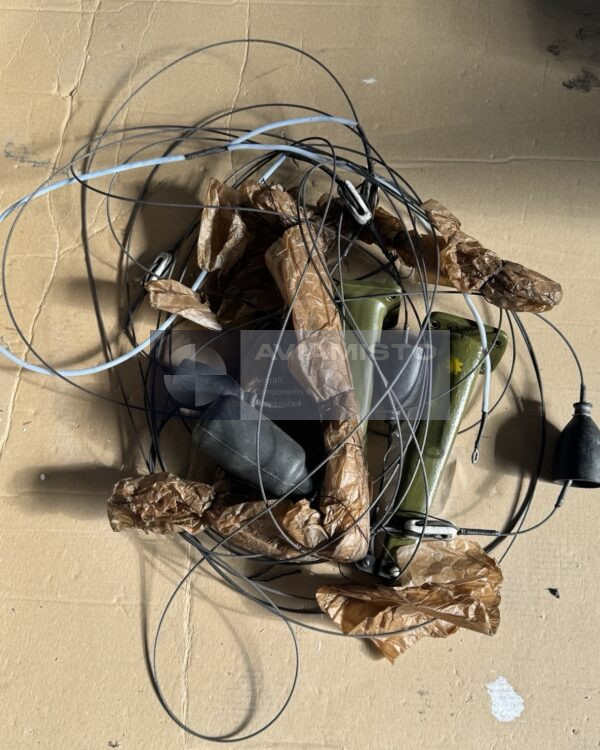

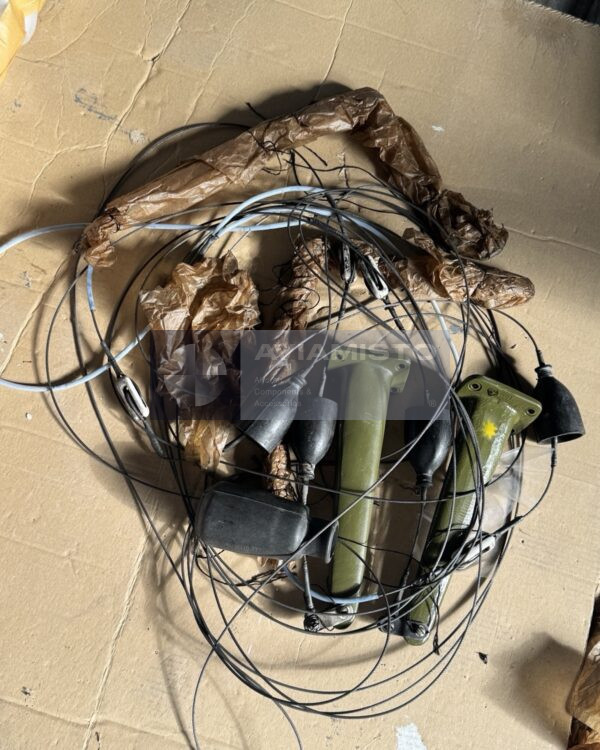

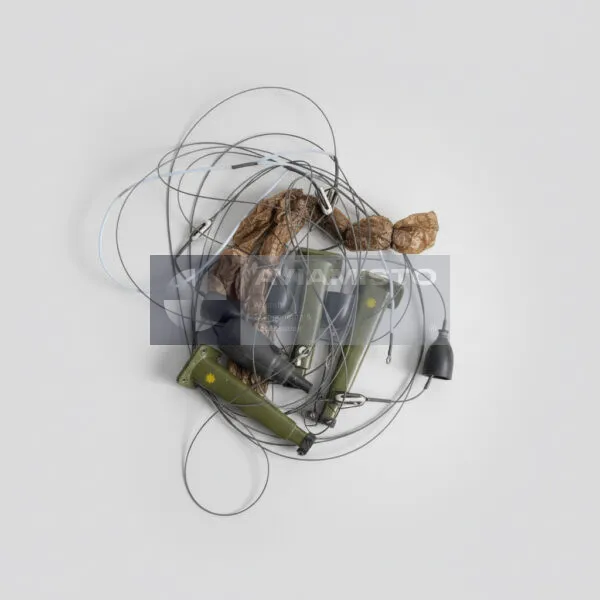

8АТ-7103-030 / 8АТ.7103.030 выполнена как натянутая металлическая тросовая антенна, закрепленная между внешними точками крепления на фюзеляже вертолета. В состав комплекта могут входить антенный канатик, передний и задний концевые изоляторы, элементы натяжения, амортизаторы, элементы заземления и фидерный ввод. Конструкция должна сохранять механическую устойчивость в полете и одновременно обеспечивать требуемые электрические параметры антенного тракта. Поскольку антенна находится под воздействием воздушного потока, осадков, вибрации и температурных перепадов, при осмотре проверяют трос, крепления, изоляторы, натяжение, коррозию и механические повреждения.

Установка 8АТ-7103-030 / 8АТ.7103.030 на Ми-8 / Ми-17

Антенна 8АТ-7103-030 / 8АТ.7103.030 устанавливается снаружи на вертолетах семейства Ми-8 и родственных модификациях. Типовая применяемость включает Ми-8, Ми-8Т, Ми-8АТ и Ми-17 с совместимым КВ-радиооборудованием. Точная схема монтажа зависит от модификации вертолета, установленной радиостанции и технической документации воздушного судна. Обычно изделие представляет собой наружный фюзеляжный тросовый элемент с фиксированными точками крепления и натяжения. При замене или обслуживании установку сверяют с чертежами ВС, трассировкой фидера, расположением изоляторов и согласующим устройством радиостанции.

Интеграция 8АТ-7103-030 / 8АТ.7103.030 с радиостанцией «Ядро-1»

Антенна 8АТ-7103-030 / 8АТ.7103.030 связана с КВ-радиостанцией семейства «Ядро-1», включая «Ядро-1А» и родственные обозначения при соответствующей документации. Она работает вместе с приемопередатчиком, согласующим устройством, фидерной линией и органами управления радиосвязью в кабине. Антенна выполняет роль внешнего излучающего и приемного элемента, а настройка и согласование выполняются подключенным радиооборудованием. Для нормальной работы все элементы системы должны быть совместимы и исправны. Неисправность антенного троса, фидера, изолятора или согласующего блока может уменьшить дальность связи, ухудшить прием или повлиять на нагрузку передатчика.

Идентификация и заказ 8АТ-7103-030 / 8АТ.7103.030

Изделие может обозначаться как 8АТ-7103-030, 8АТ.7103.030, 8AT-7103-030, 8AT.7103.030, 8AT-7103-30, 8АТ-7103-30, 8AT-7103-30-03, 8AT-7103-30SB или 8АТ-7103-30СБ. Эти варианты относятся к одному типу изделия или близким конфигурациям поставки, но точную установку и состав комплекта нужно проверять перед заказом. Для точной поставки желательно указать тип вертолета, установленную КВ-радиостанцию, требуемое состояние, комплектность антенного набора, требования к документации и необходимость крепежа, изоляторов или элементов фидера.

Тип изделия: Авиационная тросовая КВ-антенна
Обозначение: 8АТ-7103-030 / 8АТ.7103.030
Альтернативные обозначения: 8AT-7103-030, 8AT.7103.030, 8AT-7103-30, 8АТ-7103-30, 8AT-7103-30-03, 8AT-7103-30SB, 8АТ-7103-30СБ
Функция: Прием и передача КВ-радиосигналов
Применение / Где используется: Бортовые КВ-системы радиосвязи
Система / Место установки: Наружная антенная установка на фюзеляже вертолета
Совместимые ВС / техника: Ми-8, Ми-8Т, Ми-8АТ, Ми-17 и родственные модификации согласно документации ВС
Связанная радиосистема: «Ядро-1», «Ядро-1А» и связанные КВ-радиостанции при соответствующей комплектации
Диапазон частот: 2.000–29.999 МГц согласно КВ-диапазону радиостанции «Ядро-1»
Волновое сопротивление фидера: 50 Ом
Совместимая мощность передатчика: Около 250–400 Вт в зависимости от режима радиостанции и конфигурации системы
Максимальная высота эксплуатации: До 6000 м
Дальность связи: Около 1000–3000 км в зависимости от условий распространения, частоты, времени суток и высоты полета
Конструкция антенны: Натянутая металлическая тросовая антенна
Тип конструкции: Однолучевая или двухлучевая наружная тросовая антенна в зависимости от установочной конфигурации
Ориентировочная длина антенного луча: Около 10 м
Материал троса: Высокопрочный авиационный антенный канатик, нержавеющий сплав или сталь с антикоррозионным покрытием согласно спецификации
Сопротивление изоляции в нормальных условиях: Не менее 20 МОм
Сопротивление изоляции при высокой влажности: До 1 МОм, если допускается документацией
Согласующее оборудование: Антенное согласующее устройство Б5-Яр1 или утвержденный аналог в составе КВ-радиосистемы
Состав комплекта: Антенный канатик, передний и задний концевые изоляторы, элементы натяжения, амортизаторы, элементы заземления и фидерный ввод в зависимости от комплекта поставки
Назначенный ресурс: 1750 летных часов при одном капитальном ремонте, если применимо по документации
Ресурс до первого ремонта: 1000 летных часов
Общий срок службы: До 15 лет
Срок хранения: До 2 лет в упаковке изготовителя при нормальных складских условиях
Состояние: Согласно условиям поставки
Документация: Техническая документация ВС, каталог оборудования, монтажная документация и паспорт изделия при наличии
