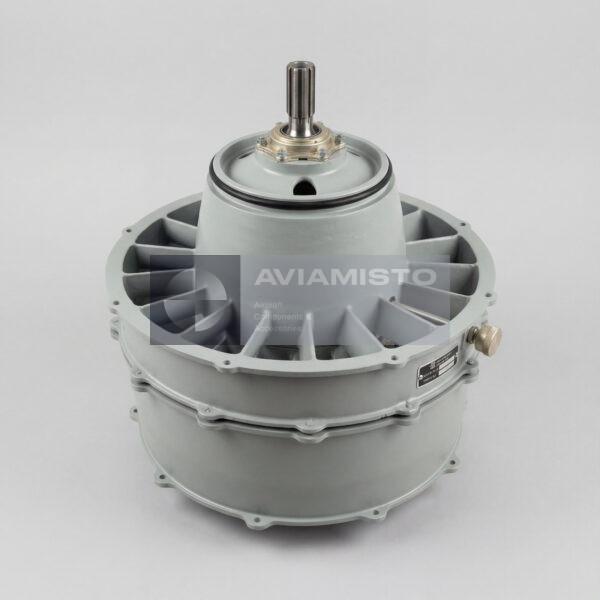

8А-6311-00 серия 4

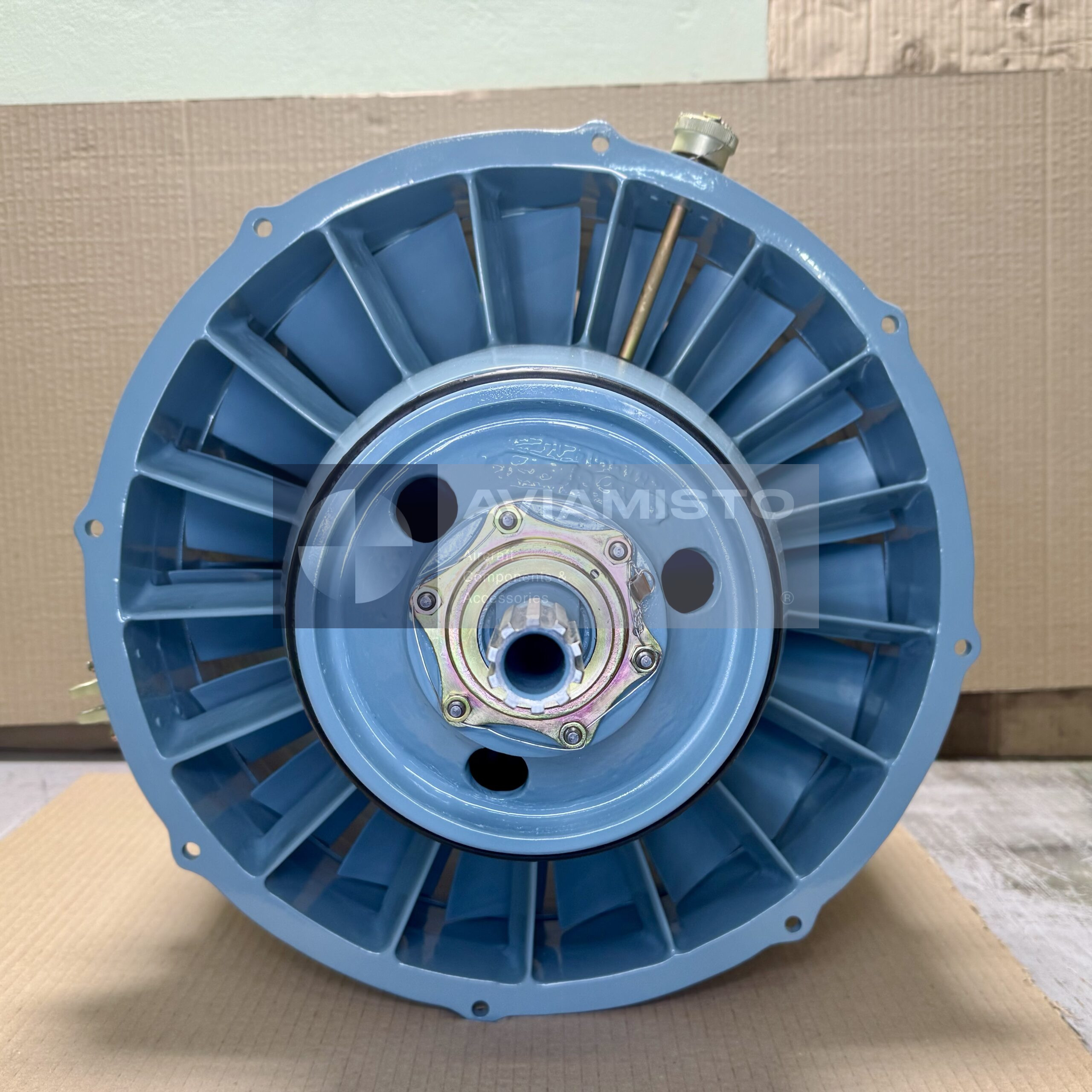

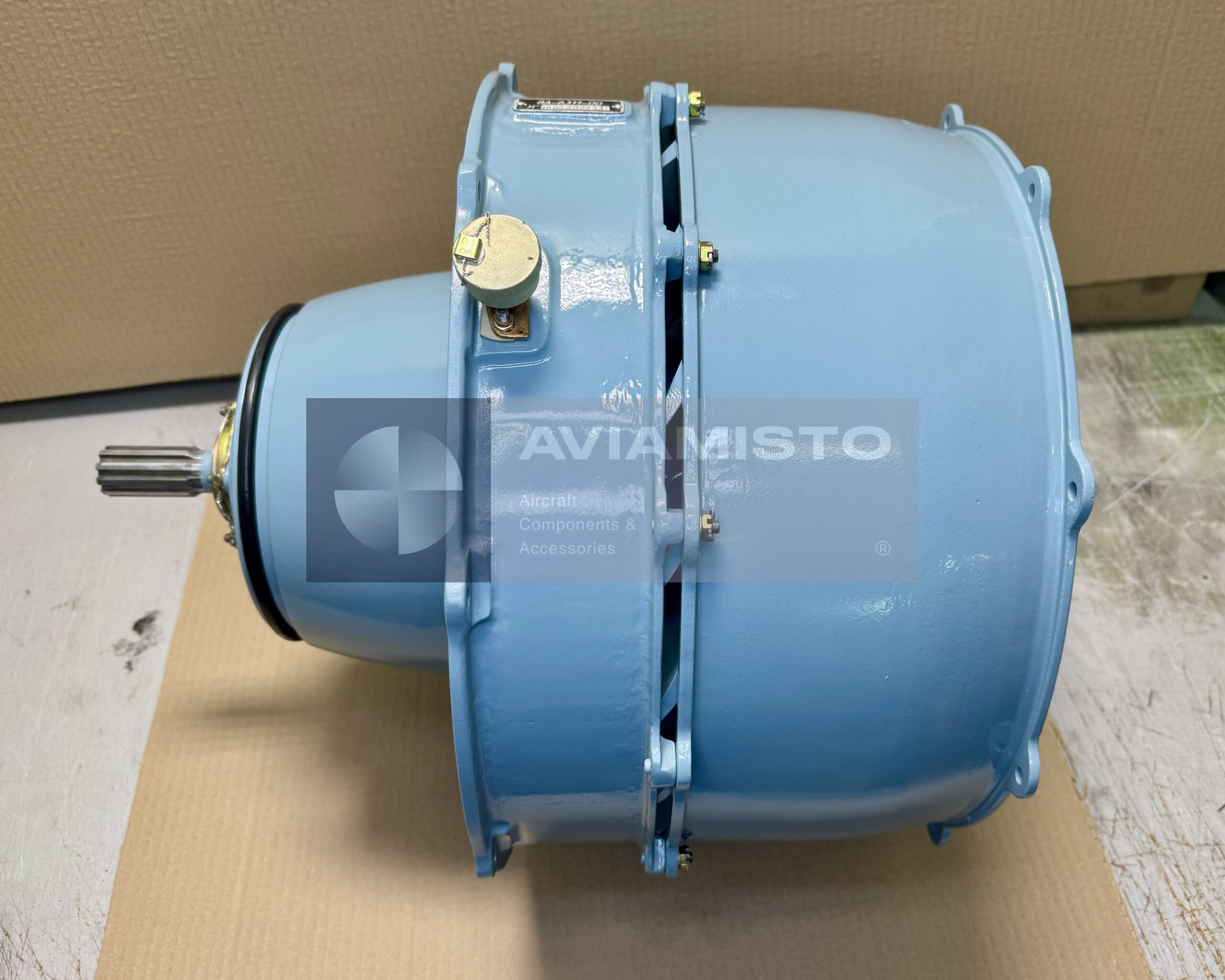

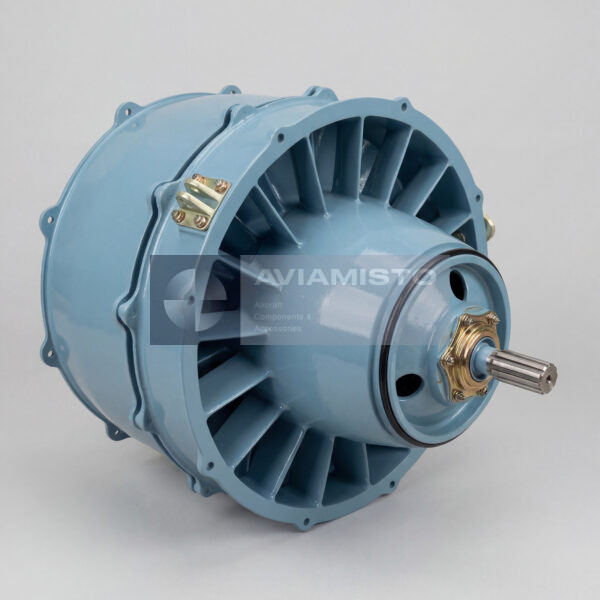

Осевой вентилятор 8А-6311-00 серии 4

8А-6311-00 серия 4 — авиационный осевой вентилятор, применяемый в системах охлаждения и температурного обеспечения вертолетов. Узел создает направленный поток воздуха для охлаждения двигательных систем, агрегатов трансмиссии и связанного бортового оборудования. На вертолетах серии Ми этот вентилятор работает в составе системы принудительного обдува, где устойчивый воздушный поток требуется как в полете, так и при наземной работе. Его роль особенно важна при переменных условиях внешней среды, изменении нагрузки двигателей и ограниченном естественном обдуве зоны радиаторов.

Создание воздушного потока через вентилятор 8А-6311-00

Вентилятор 8А-6311-00 преобразует механическое вращение в осевой поток воздуха внутри системы охлаждения вертолета. Крыльчатка забирает воздух со стороны входа и направляет его по охлаждающему тракту к теплообменникам, агрегатам трансмиссии и другим узлам, которым требуется принудительная вентиляция. Этот поток помогает отводить тепло от масляных радиаторов, элементов редукторной системы и вспомогательного оборудования, связанного с терморегулированием. Сам вентилятор не охлаждает масло напрямую, но создает воздушное движение, без которого теплообменники не смогут работать нормально.

Связь 8А-6311-00 с карданным валом 8А-6314-00

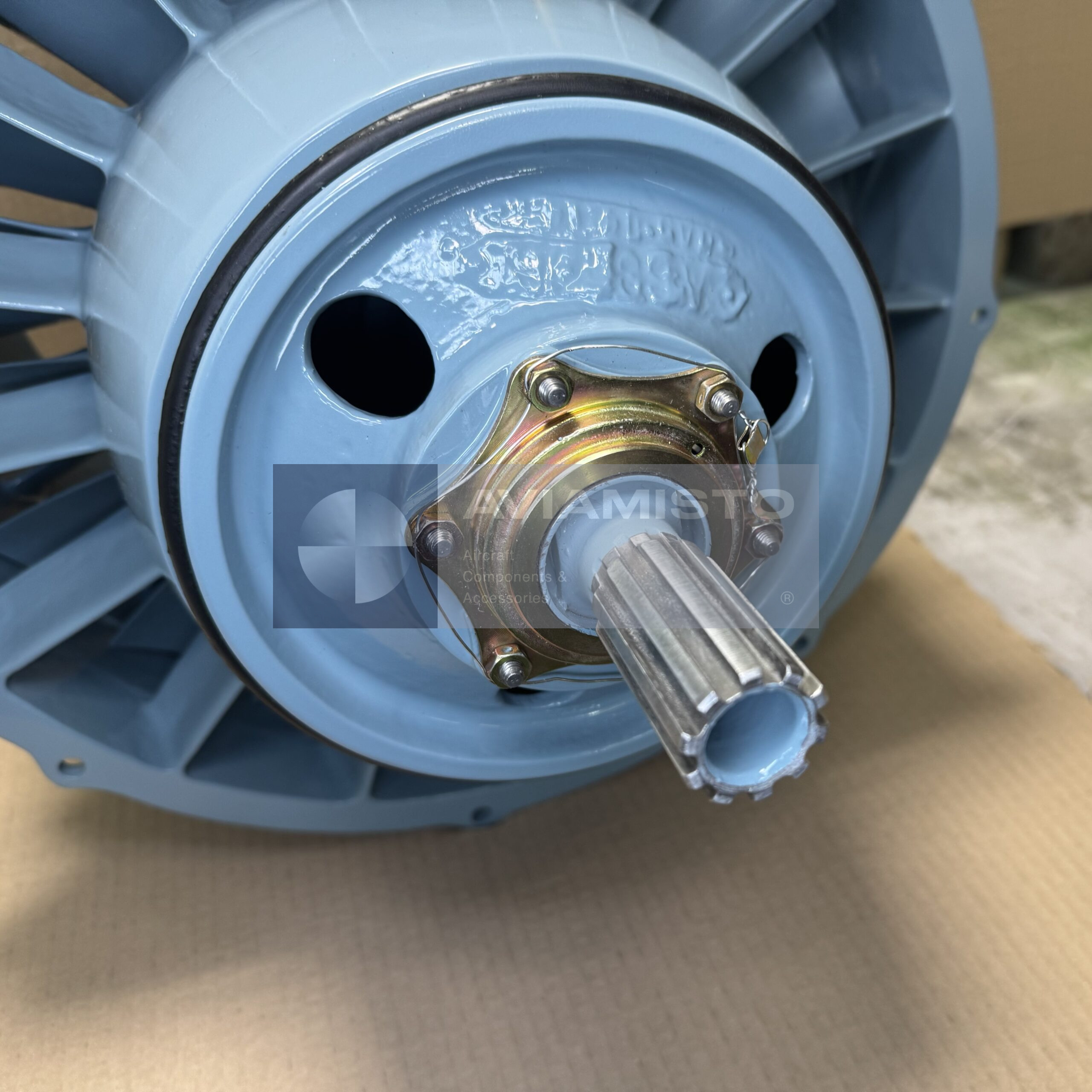

Вентилятор 8А-6311-00 приводится в движение через карданный вал привода вентилятора 8А-6314-00 или через связанную модификацию 8АТ.6314.000, в зависимости от конфигурации вертолета. Крутящий момент подается от выводного вала привода вентилятора главного редуктора, например ВР-14 или ВР-24 на разных вариантах семейства Ми-8. Схема привода включает выход главного редуктора, карданный вал с подшипниками шарниров и вал подшипникового узла самого вентилятора. Поэтому вентилятор является частью механически приводимой системы охлаждения, а не самостоятельным электрическим нагнетателем.

Применение 8А-6311-00 серии 4 на вертолетах

Вентилятор 8А-6311-00 серии 4 устанавливается на вертолетах Ми-8, Ми-17 и Ми-171, а также на другой винтокрылой технике с совместимыми системами охлаждения. Он используется в охлаждении двигателей, температурном регулировании трансмиссии и контурах кондиционирования или вентиляции, если такая схема предусмотрена конструкцией воздушного судна. Точную применяемость нужно подтверждать по каталогу деталей и фактически установленной системе охлаждения. Это особенно важно для вертолетов после капитального ремонта, модернизации или замены элементов привода вентилятора.

Конструкция и интеграция вентилятора 8А-6311-00

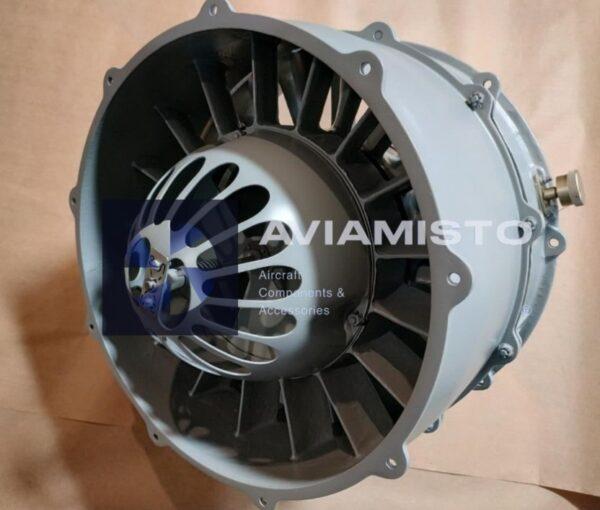

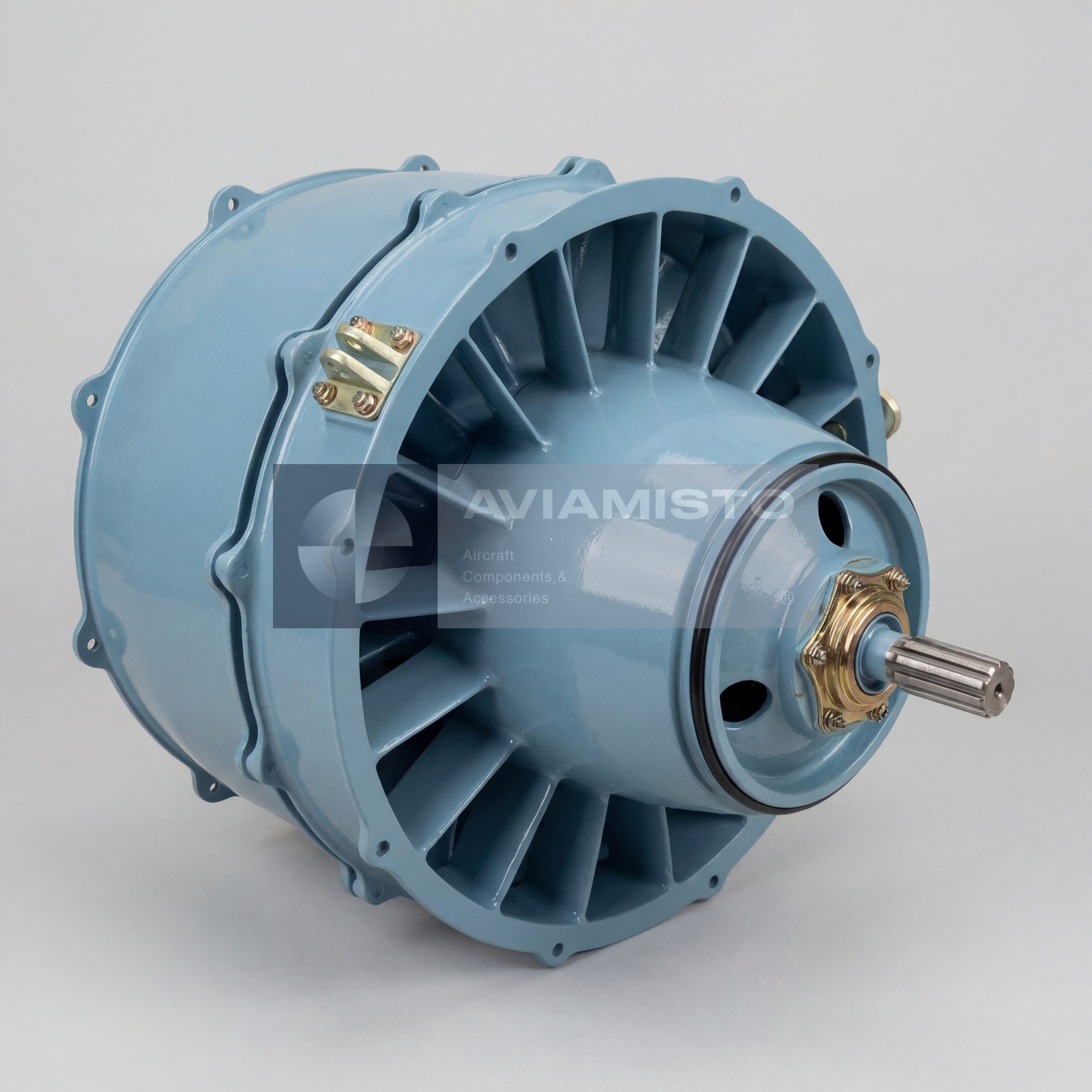

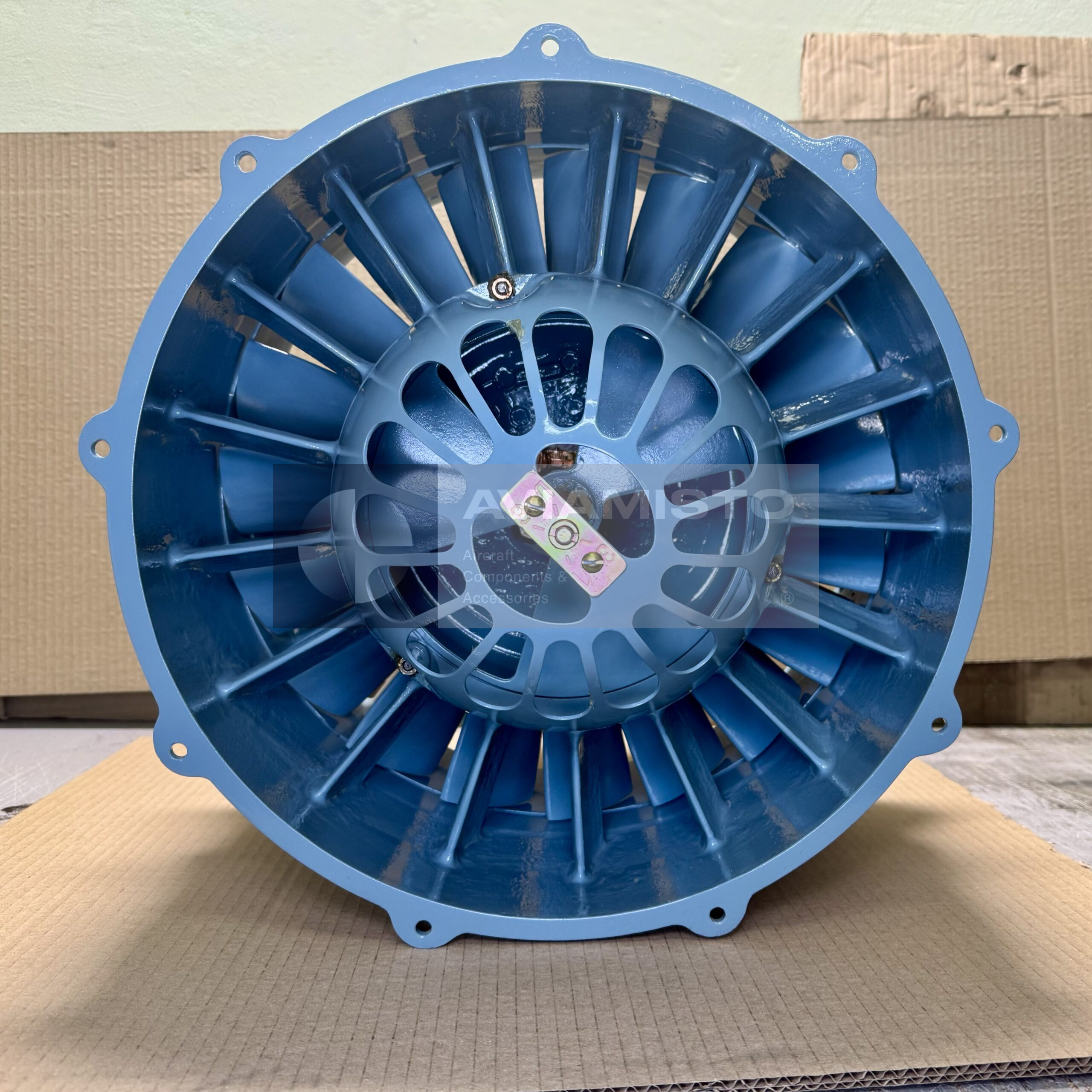

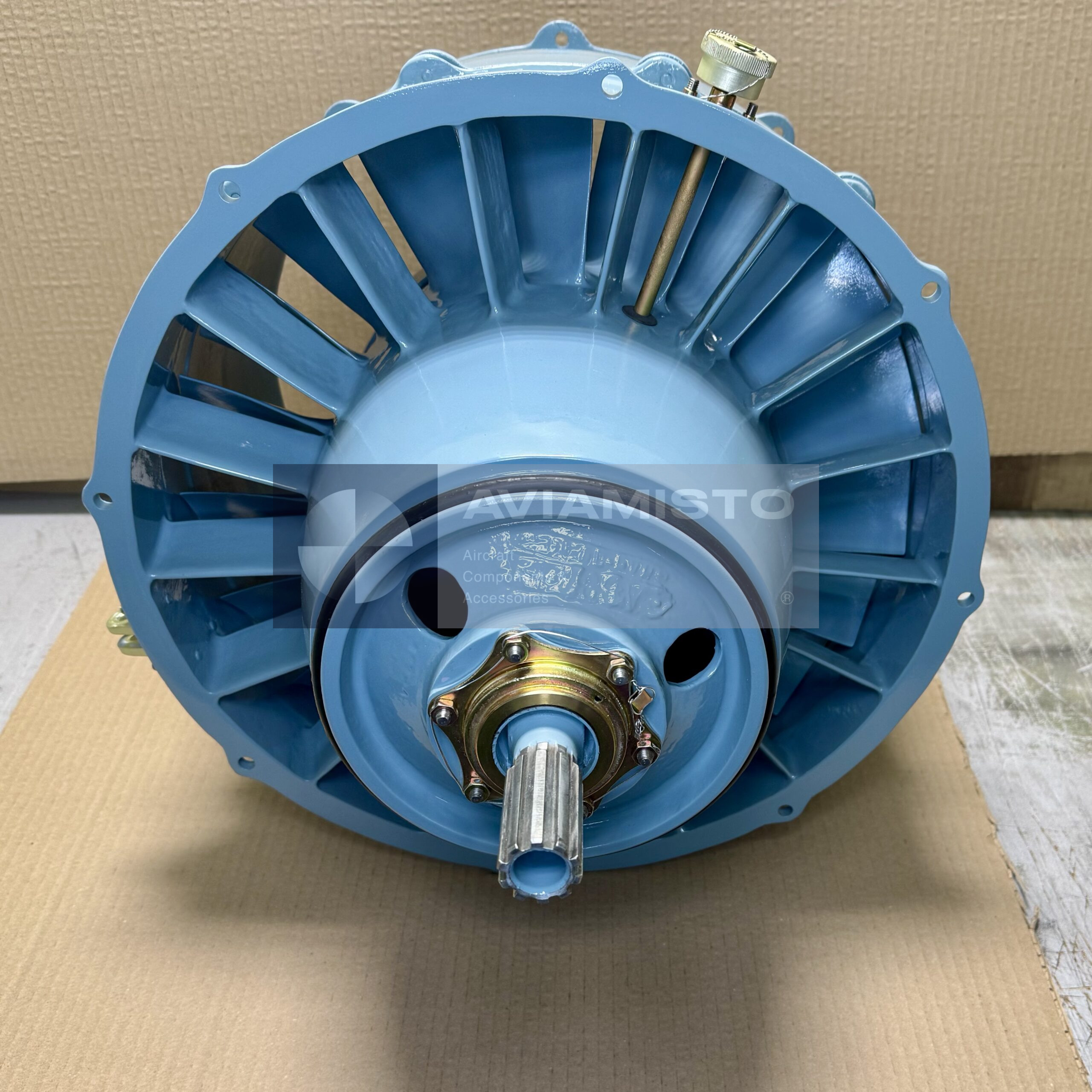

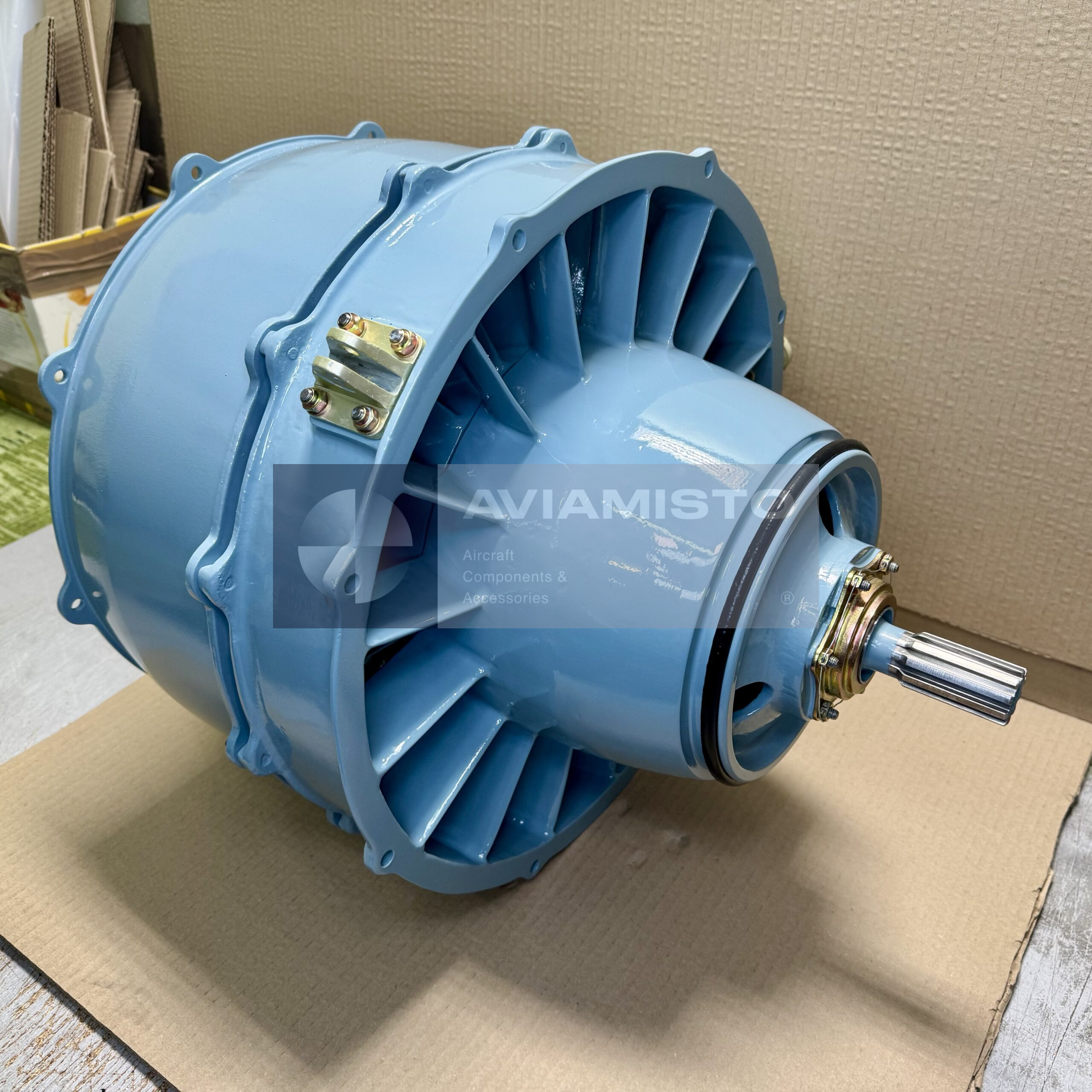

Вентилятор 8А-6311-00 состоит из крыльчатки, ступицы, корпуса и монтажного интерфейса. Он работает внутри интегрированного охлаждающего контура и механически связан с линией привода вентилятора. Так как узел вращается на высоких оборотах, для безопасной эксплуатации важны состояние крыльчатки, подшипникового узла, корпуса, креплений и приводного интерфейса. Повреждение, дисбаланс, износ подшипников, ослабление крепления или неправильная установка могут вызвать вибрацию и снизить производительность воздушного потока. При обслуживании вентилятор проверяют вместе с карданным валом, выводом главного редуктора и окружающим воздуховодом.

Идентификация и взаимозаменяемость 8А-6311-00

Изделие может встречаться под обозначениями 8А-6311-00, 8A-6311-00, 8A6311-00, 8A-6311-00 S4 и 8A631100. Серия 4 совместима с более ранними сериями 1, 2 и 3 согласно заявленной взаимозаменяемости, но перед заменой все равно нужно сверять установленную конфигурацию и документацию воздушного судна. При заказе желательно указать требуемую серию, тип вертолета, состояние, документацию и нужен ли вентилятор отдельно или вместе со связанными деталями привода. Если меняется вся линия охлаждающего привода, также нужно подтвердить применяемость карданного вала.

Тип изделия: Авиационный осевой вентилятор охлаждения
Обозначение: 8А-6311-00 серия 4
Альтернативные обозначения: 8A-6311-00, 8A6311-00, 8A-6311-00 S4, 8A631100
Функция: Создание воздушного потока для систем охлаждения вертолета
Применение / Где используется: Системы охлаждения вертолета, температурное обеспечение трансмиссии, системы кондиционирования
Система / Место установки: Контуры охлаждения двигателей и редукторов
Совместимые ВС / техника: Вертолеты Ми-8, Ми-17, Ми-171 и совместимые системы охлаждения винтокрылой техники
Связанный приводной элемент: Карданный вал привода вентилятора 8А-6314-00 / 8АТ.6314.000
Связанные редукторы: Главный редуктор ВР-14 или ВР-24, в зависимости от модификации вертолета
Схема привода: Выход привода вентилятора главного редуктора → карданный вал 8А-6314-00 → вал подшипникового узла вентилятора
Основные элементы: Крыльчатка, ступица, корпус, монтажный интерфейс
Направление вращения: Правое, если смотреть со стороны входа воздуха
Номинальная частота вращения: 6000 ± 60 об/мин
Диаметр крыльчатки: 399 мм
Производительность по воздуху: Не менее 4.61 м³/с
Напор: Не менее 495 мм вод. ст.
Потребляемая мощность: Не более 58.65 л.с.
Диапазон рабочих температур: −60…+60 °C
Масса: Не более 14.5 кг
Взаимозаменяемость: Совместим с сериями 1, 2 и 3
Назначенный ресурс: 2000 ч до первого капитального ремонта
Назначенный срок службы: 6500 ч с 3 капитальными ремонтами
Срок хранения: 6 лет, включая 3 года при хранении на открытой площадке в законсервированном виде
Документация: Паспорт 8А-6311-00 серия 4, каталог деталей ВС, эксплуатационная документация
