8А-6314-00

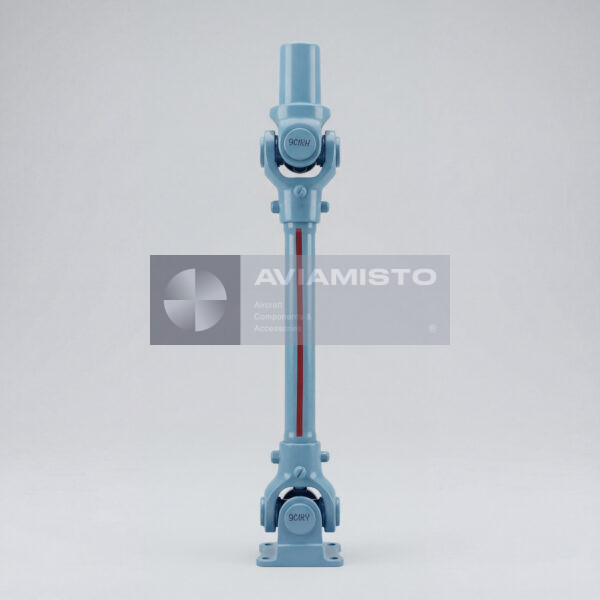

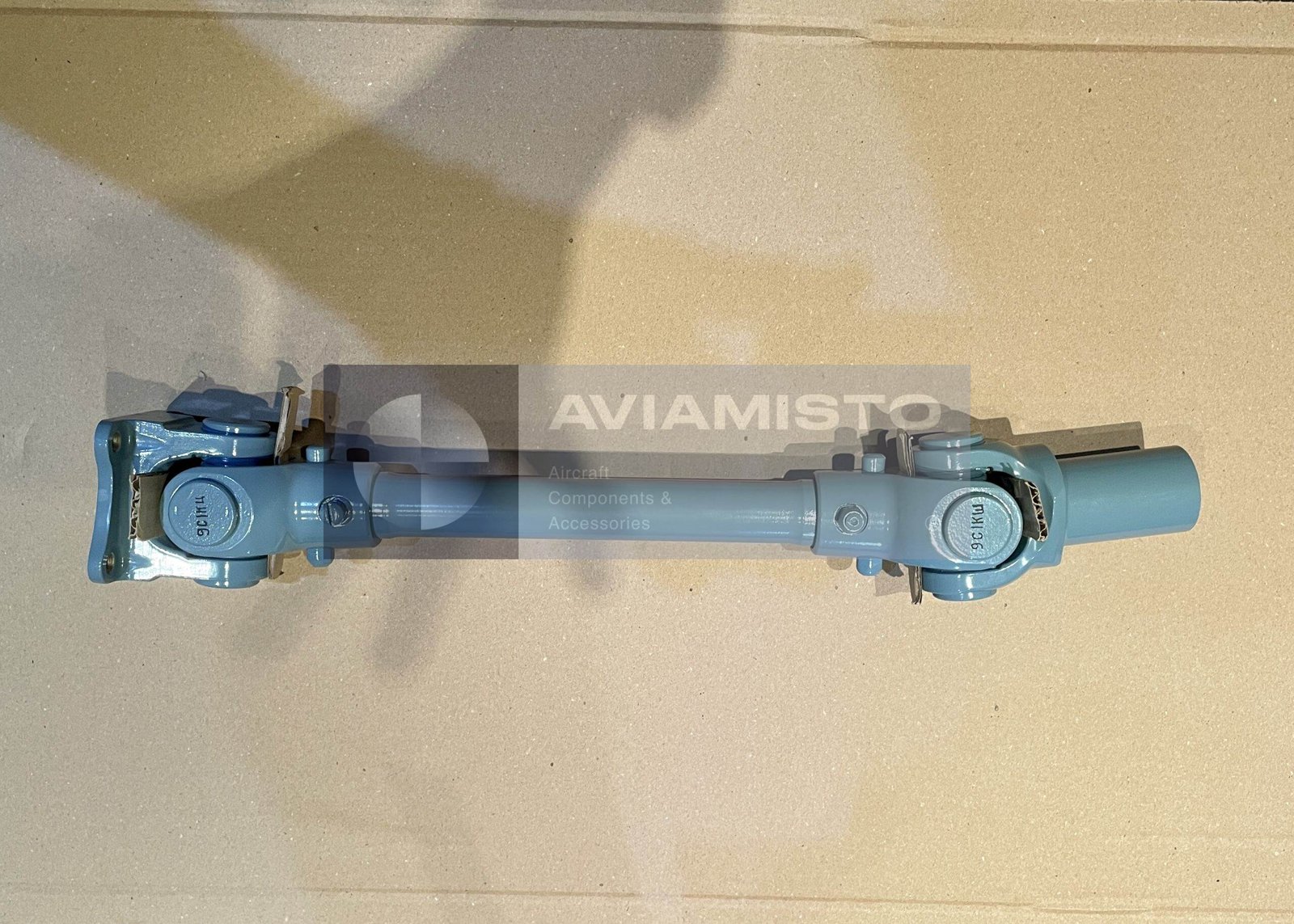

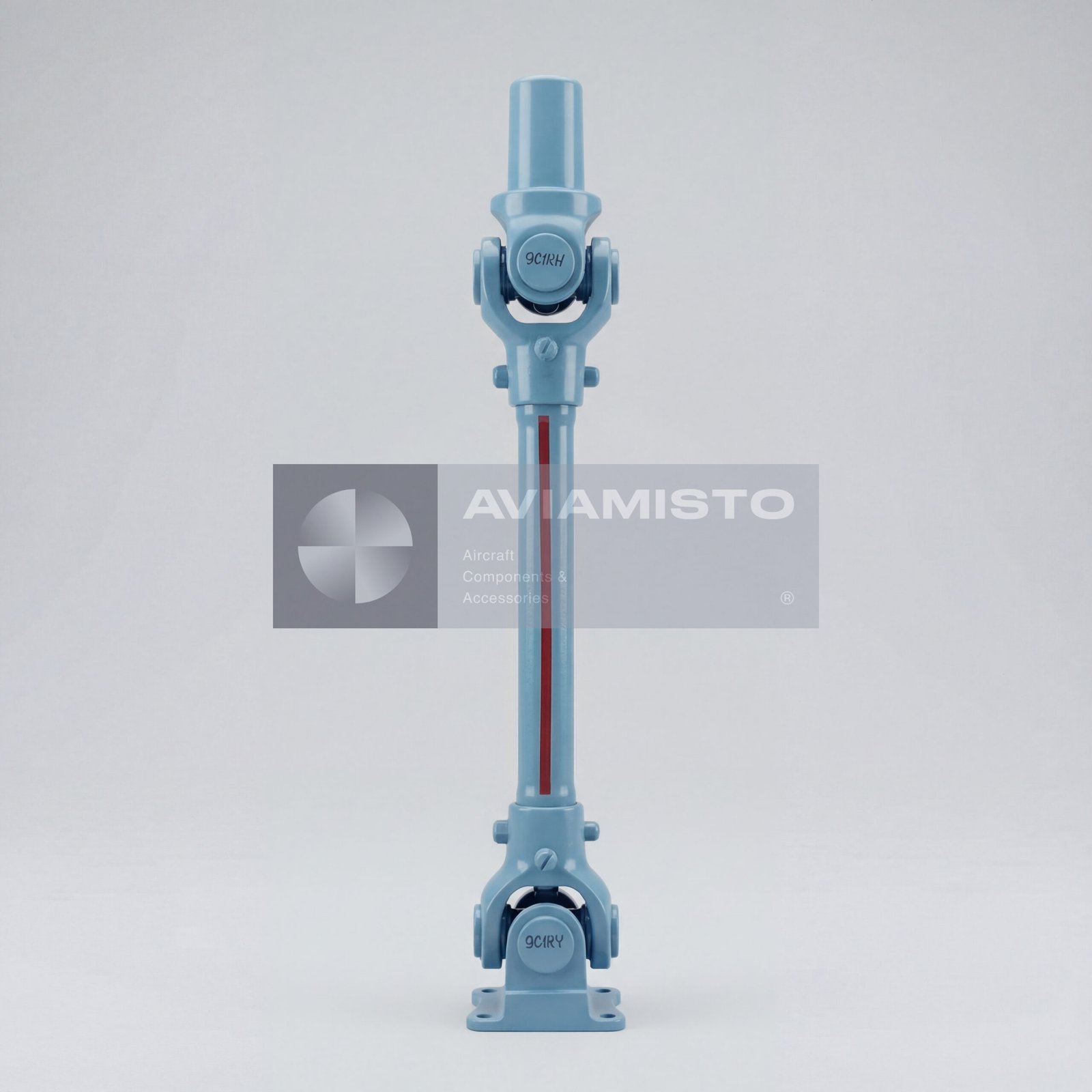

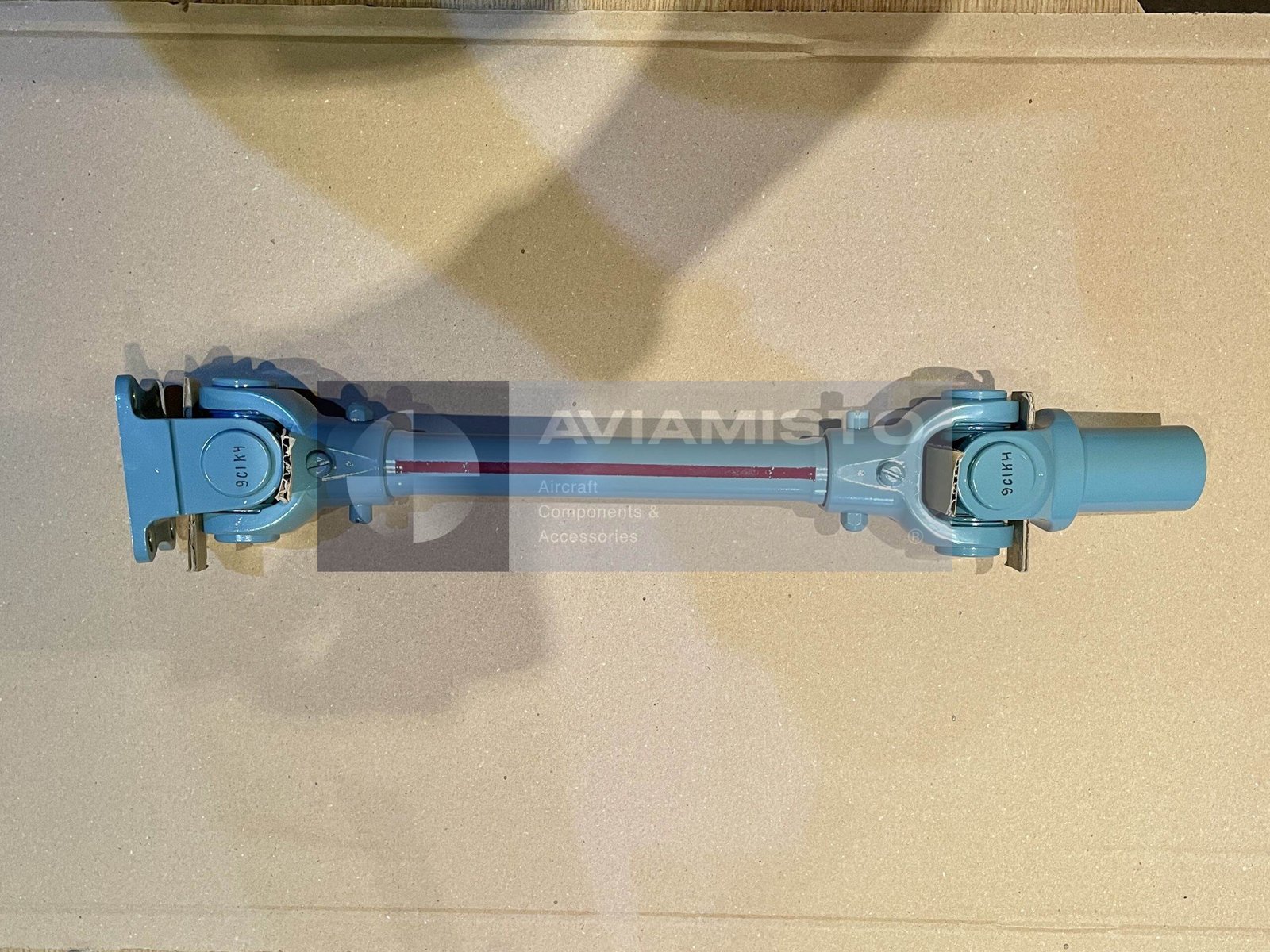

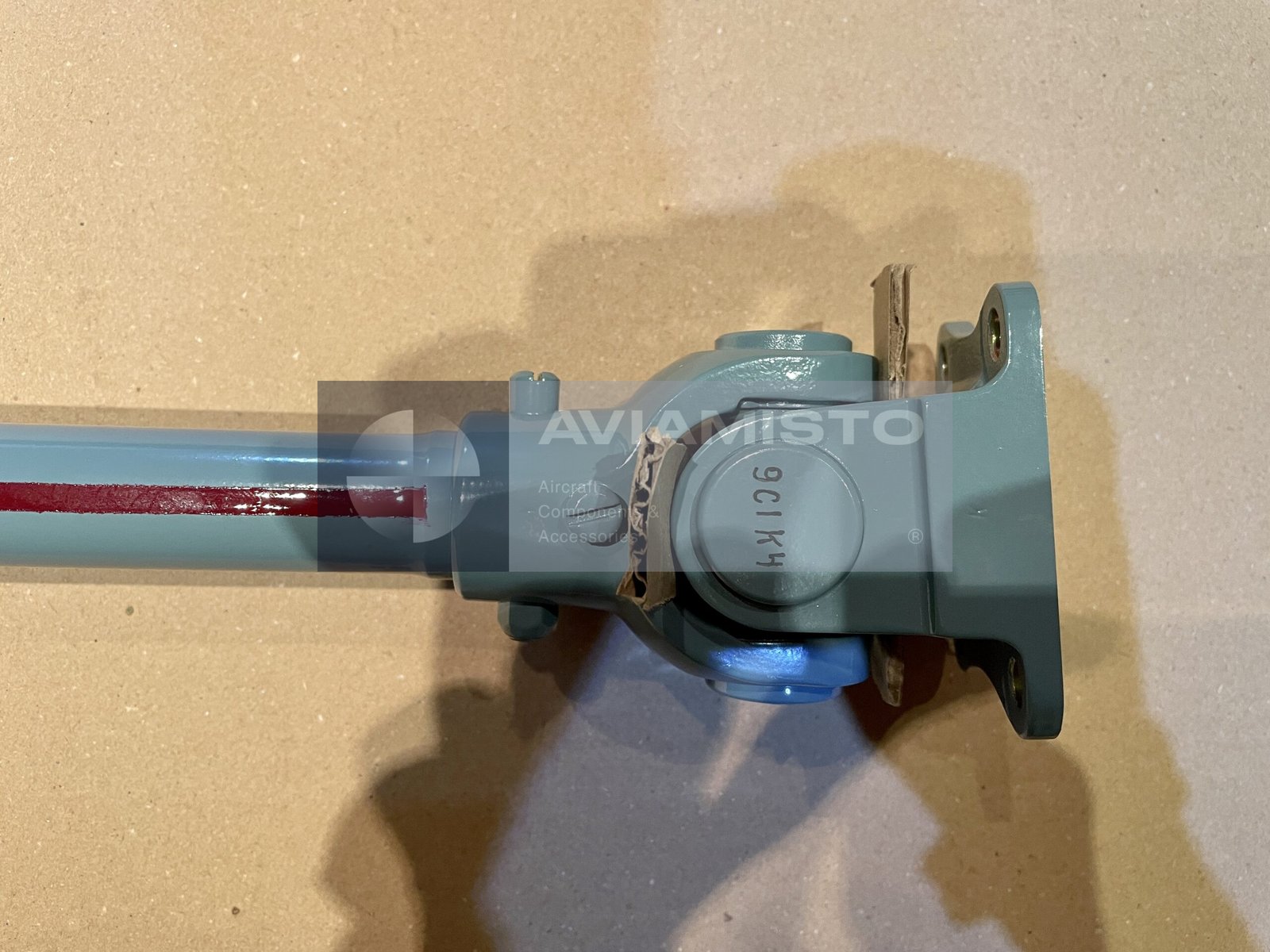

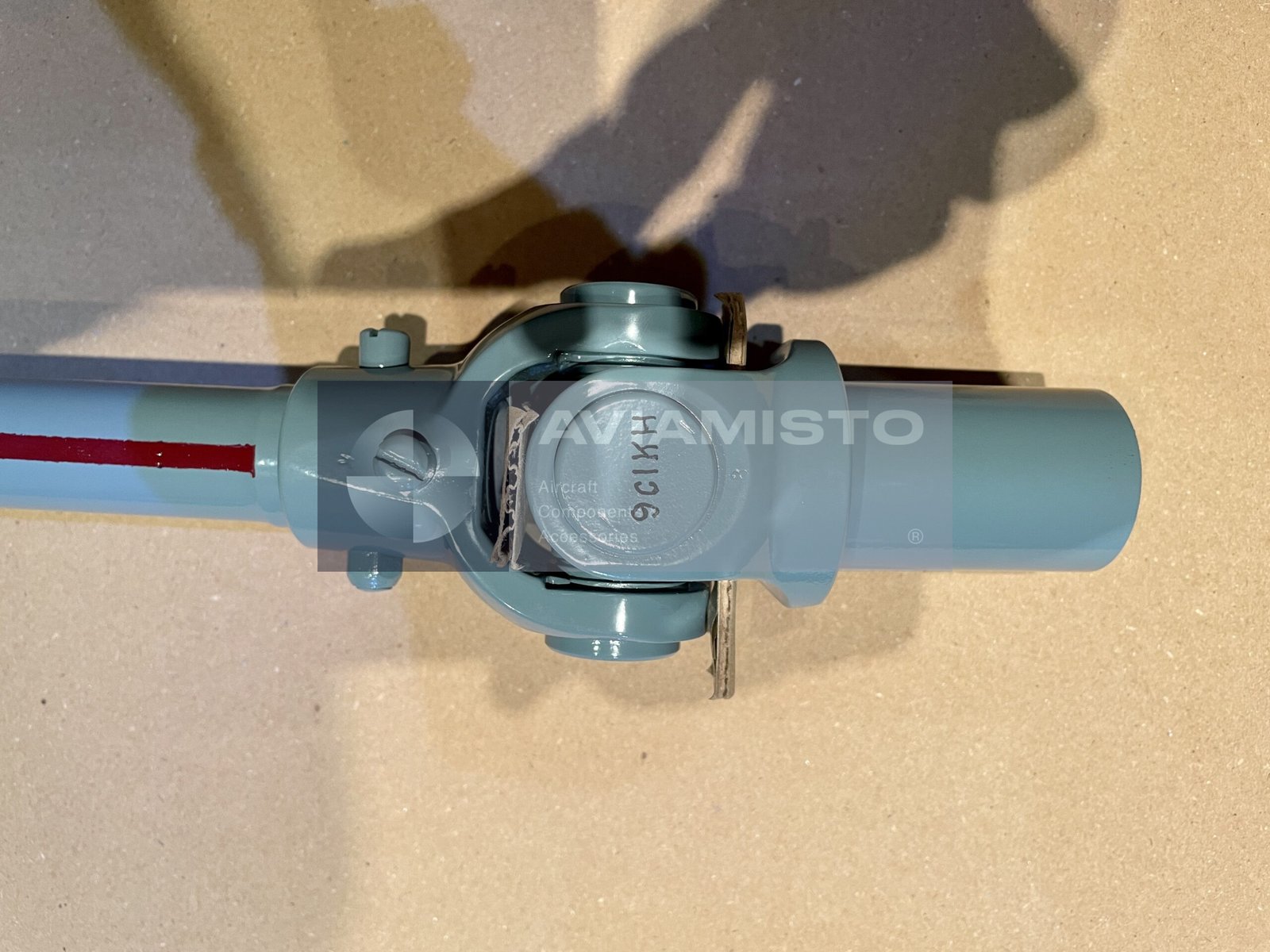

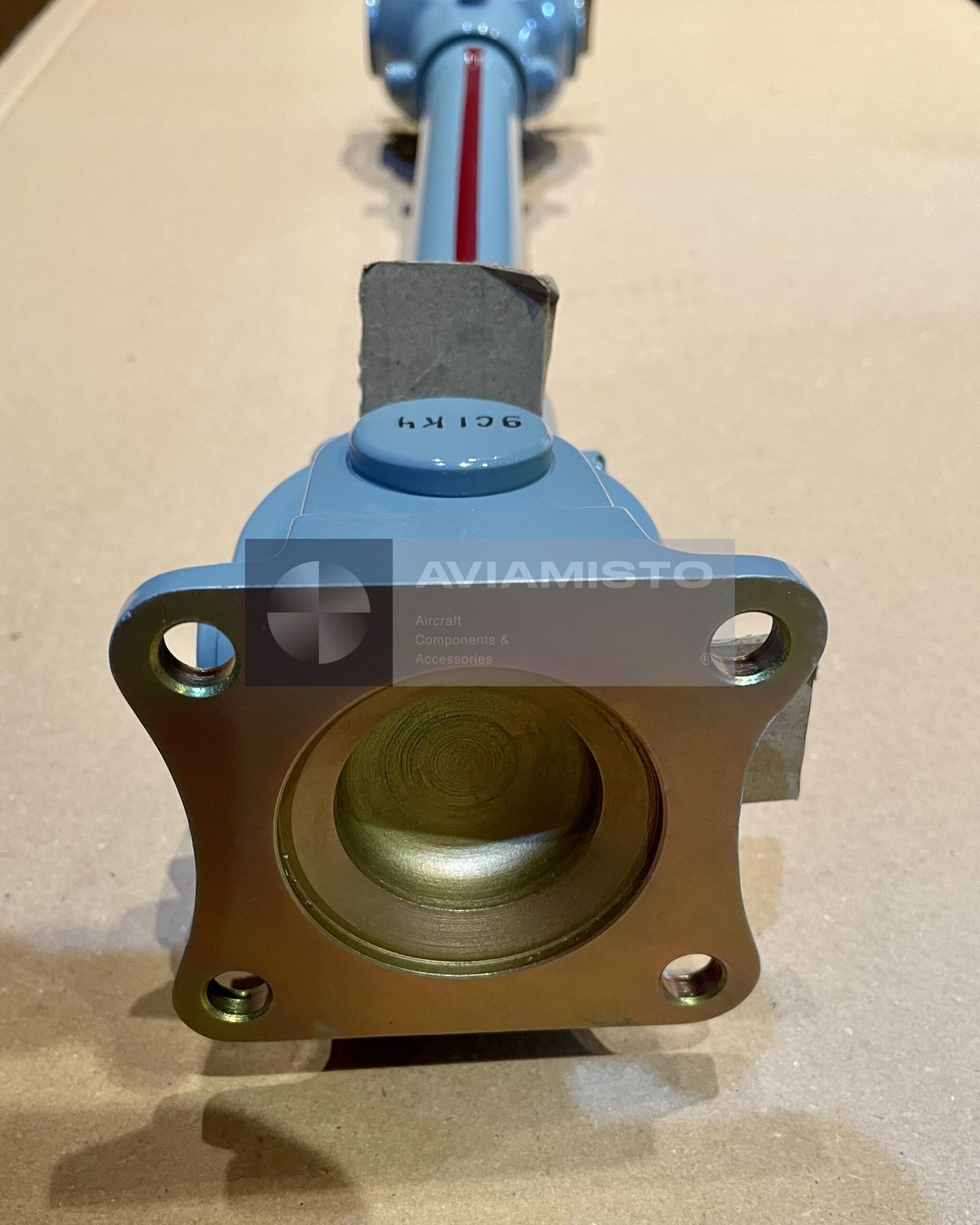

Карданный вал привода вентилятора 8А-6314-00

8А-6314-00 — карданный вал привода вентилятора, применяемый в системе охлаждающего обдува вертолетов серии Ми. Вал передает крутящий момент от главного редуктора к узлу вентилятора охлаждения и обеспечивает его непрерывное вращение во время работы вертолета. Основная задача изделия — поддерживать работу воздушного потока через систему охлаждения, где масляные радиаторы двигателей и главного редуктора требуют принудительного обдува. Вал работает в нагруженной механической зоне, поэтому состояние шарниров, посадочных мест и соединений напрямую влияет на работу привода вентилятора.

Передача крутящего момента через 8А-6314-00

Вал 8А-6314-00 передает вращение от выхода главного редуктора к осевому вентилятору охлаждения. Эта передача момента обеспечивает вращение крыльчатки и подачу воздуха на радиаторы охлаждения масла двигателей и главного редуктора. В эксплуатации вал работает при переменных нагрузках, высоких оборотах и вибрациях, характерных для вертолетной трансмиссии. Карданная конструкция позволяет компенсировать ограниченные угловые смещения между соединенными агрегатами. Это снижает лишние напряжения в линии привода и помогает системе работать устойчиво при деформациях конструкции и перемещении опор в полете.

8А-6314-00 и соединение с вентилятором 8А-6311-00

Карданный вал 8А-6314-00 соединяется с осевым одноступенчатым вентилятором охлаждения агрегатов 8А-6311-00, включая исполнение серии 4, если оно предусмотрено установленной конфигурацией. Это соединение входит в механическую линию, которая приводит во вращение крыльчатку вентилятора. Сам вентилятор затем создает поток воздуха для охлаждающего оборудования вертолета. Неисправность вала, шарниров или фланцевых соединений может повлиять на вращение вентилятора и снизить эффективность обдува. Поэтому при проверке вал рассматривают вместе с вентилятором, выходом главного редуктора и монтажным крепежом.

Применение 8А-6314-00 на вертолетах семейства Ми

Карданный вал 8А-6314-00 применяется на вертолетах семейства Ми-8 и родственных конфигурациях, включая Ми-17, Ми-171 и Ми-172. Он устанавливается в системах, где вентилятор охлаждения приводится механически от трансмиссии. Несмотря на типовую применяемость, совместимость нужно сверять по каталогу деталей и фактически установленной системе привода вентилятора. Особенно это важно для машин после капитального ремонта, модернизации или замены отдельных агрегатов. Внешне похожий карданный вал нельзя считать подходящим без совпадения обозначения, геометрии соединений, направления вращения и документации.

Работа 8А-6314-00 в системе охлаждения вертолета

8А-6314-00 установлен между главным редуктором и вентилятором охлаждения как часть системы температурного обеспечения двигателя и трансмиссии. Сам вал не охлаждает агрегаты напрямую, но приводит вентилятор, который создает нужный воздушный поток. Во время работы этот поток проходит через зону радиаторов и помогает отводить тепло от масляных контуров двигателей и главного редуктора. Так как вал вращается на высоких оборотах, важны балансировка, состояние карданных шарниров, смазка и надежность крепления. Люфт, вибрация, повреждение шлицев или износ шарниров могут отразиться на всей линии привода вентилятора.

Идентификация и заказ 8А-6314-00

Вал может встречаться под несколькими обозначениями: 8А-6314-00, 8A-6314-00 и 8A631400. В русской записи основным обозначением является вариант с кириллической буквой «А». Перед заказом обозначение нужно сверить с документацией воздушного судна и установленной системой вентилятора. Для точного подбора желательно указать тип вертолета, номер установленного вентилятора, состояние изделия, комплектность и требуемые документы. Если вал нужен для замены, полезно приложить фото установленной детали, ссылку на паспорт и номер связанного вентилятора.

Тип изделия: Карданный вал привода вентилятора
Обозначение: 8А-6314-00
Альтернативные обозначения: 8A-6314-00, 8A631400
Функция: Передача крутящего момента от главного редуктора к вентилятору охлаждения
Применение / Где используется: Система привода охлаждающего обдува вертолета
Система / Место установки: Линия привода от главного редуктора к вентилятору охлаждения
Совместимые ВС / техника: Вертолеты Ми-8, Ми-17, Ми-171, Ми-172
Связанное оборудование: Осевой одноступенчатый вентилятор охлаждения агрегатов 8А-6311-00, включая серию 4 при соответствующей комплектации
Линия передачи: От выхода главного редуктора к узлу вентилятора охлаждения
Направление вращения: Левое
Номинальная частота вращения: 6000 об/мин
Максимальная частота вращения: 6600 об/мин
Максимальный крутящий момент: 12 кгм
Масса: 3.34 ± 0.04 кг
Конструктивная особенность: Карданная конструкция для компенсации ограниченных угловых смещений и вибрации между соединенными агрегатами
Состояние: Согласно условиям поставки
Документация: Паспорт 8А-6314-00, каталог деталей ВС, эксплуатационная документация
