246-3925-00
Согласованный комплект из трёх лопастей рулевого винта
Описание
Комплект лопастей рулевого винта 246-3925-00

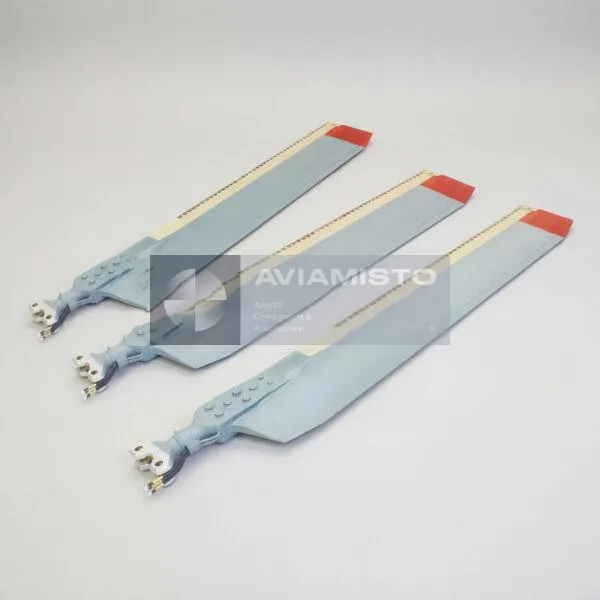

246-3925-00 — согласованный комплект из трёх лопастей рулевого винта, применяемый в системе путевого управления вертолётов семейств Ми-8МТВ, Ми-17 и Ми-171 в предусмотренных документацией конфигурациях. Лопасти создают боковую тягу, необходимую для компенсации реактивного момента несущего винта и управления вертолётом по курсу. Они работают в составе полной вращающейся сборки, а не как самостоятельные органы управления. Поскольку рулевой винт является динамически нагруженным и балансируемым агрегатом, перед установкой необходимо проверить точное обозначение, состав комплекта, установленную втулку, исполнение рулевого винта и сопроводительные документы. Представленный для проверки паспорт определяет 246-3925-00 именно как комплект из трёх лопастей.
Полное описаниеСвернуть описание
Различие между комплектом лопастей, втулкой и рулевым винтом
Обозначения компонентов этой системы нельзя смешивать. Номер 246-3925-00 относится к комплекту из трёх лопастей. Совместимая втулка рулевого винта 246-3914-000 является отдельным агрегатом. При поставке втулки вместе с лопастями в составе полного рулевого винта используется обозначение 246-3904-000 серия 01. Это различие важно учитывать в запросах, коммерческих предложениях, заказах и при проверке документации. Запрос на 246-3925-00 относится к согласованному комплекту лопастей, а запрос на 246-3904-000 серия 01 — к полному рулевому винту.
Технические данные, подтверждённые паспортом
Согласно паспорту один комплект включает три лопасти. Длина каждой лопасти составляет 1719 мм при измерении от стыковых упоров; допуск равен +2 мм и −4 мм. Максимальная масса одной лопасти — 14,25 кг. В паспорте также приведены индивидуальные массы, статические моменты и значения крутки в контрольном сечении для лопастей с конкретными заводскими номерами из описанного комплекта. Эти величины относятся к приёмке и балансировке конкретного комплекта и не являются универсальными значениями для всех изделий 246-3925-00. Поэтому в карточке указаны только общие технические пределы, подтверждённые паспортом.
Применяемость и контроль перед установкой
Паспорт указывает установку на соответствующие модификации изделий 240 и 80МТ, а также на конфигурации 171, АМТ, 172 и МТВ с предусмотренными двигателями и системой управления. Для конфигураций 171, АМТ, 172 и МТВ отдельно указаны двигатели ТВ3-117ВМ и ВК-2500-03 при наличии системы подвижных упоров управления. В коммерческой номенклатуре изделие относится к соответствующим конфигурациям семейств Ми-8МТВ, Ми-17 и Ми-171. Окончательную применяемость необходимо сверять с каталогом деталей конкретного воздушного судна, установленным рулевым винтом, двигательной установкой, статусом модификаций и эксплуатационной документацией. Подбирать лопасти только по фотографии или похожему обозначению нельзя.
Ресурс, документация и данные для заказа
В паспорте указан назначенный ресурс 1000 часов в пределах назначенного календарного срока службы семь лет. Первоначальный срок хранения в консервации и упаковке изготовителя составляет один год и входит в общий назначенный календарный срок. Это именно показатели назначенного ресурса, а не универсальный межремонтный интервал. В разделе комплектности указан один паспорт изделия 246-3925-001ПС, а также балансировочные пластины 8-3922.09, предназначенные для работ при ремонте. Фактические заводские номера, год выпуска, состояние консервации, комплект документов и остаточный ресурс необходимо подтверждать для конкретного предлагаемого комплекта. При запросе предложения следует указать модификацию вертолёта, обозначение установленного рулевого винта или втулки, требуемое количество и требования к документам.
Технические характеристики
- Тип изделия
- Согласованный комплект лопастей рулевого винта
- Обозначение
- 246-3925-00
- Состав комплекта
- 3 лопасти рулевого винта
- Функция
- Создание боковой тяги для компенсации момента несущего винта и путевого управления вертолётом
- Место установки
- Сборка рулевого винта
Все характеристикиСвернуть характеристики
- Полный рулевой винт
- 246-3904-000 серия 01
- Совместимая втулка рулевого винта
- 246-3914-000
- Конфигурация рулевого винта
- Трёхлопастной рулевой винт
- Длина одной лопасти
- 1719 мм при измерении от стыковых упоров
- Допуск по длине
- +2 мм / −4 мм
- Максимальная масса одной лопасти
- 14,25 кг
- Назначенный ресурс
- 1000 часов в пределах назначенного календарного срока
- Назначенный календарный срок службы
- 7 лет
- Первоначальный срок хранения
- 1 год в консервации и упаковке изготовителя; входит в назначенный календарный срок
- Обозначение паспорта
- 246-3925-001ПС
- Применяемость по паспорту
- Соответствующие конфигурации 240, 80МТ, 171, АМТ, 172 и МТВ; окончательная проверка по документации ВС
- Указанная конфигурация двигателей / управления
- ТВ3-117ВМ или ВК-2500-03 с системой подвижных упоров управления для указанных конфигураций 171 / АМТ / 172 / МТВ
- Требование перед установкой
- Проверить модификацию ВС, установленную втулку, обозначение полного рулевого винта и документацию
