САС-4-9

Три уровня сигнализации САС-4-9

В САС-4-9 предусмотрены три уровня сообщений: аварийные, предупредительные и уведомляющие. Аварийные сигналы относятся к критическим ситуациям, на которые экипаж должен реагировать немедленно. Предупредительные сигналы обращают внимание на отказ или ненормальный режим, требующий действий или контроля. Уведомляющие сигналы показывают состояние систем, включение агрегатов, подтверждение команд или другие неаварийные события. Такое разделение делает индикацию в кабине более понятной и помогает правильно расставлять приоритеты.

Обработка входных сигналов в САС-4-9

САС-4-9 работает с дискретными сигналами от релейных датчиков, контактов и цепей бортовых систем. На вход системы поступают сигналы напряжением 18–29,4 В, при этом допускается любая полярность в зависимости от схемы. Далее эти сигналы обрабатываются блоками системы и направляются в соответствующие каналы индикации. По сути, САС-4-9 связывает контролируемые системы самолета с тем, что видит и слышит экипаж в кабине.

Выдача сигналов в кабину экипажа

После обработки САС-4-9 формирует команды на табло сигнализации, центральный сигнальный огонь и звуковые оповещения, связанные с переговорным устройством экипажа. Световая индикация помогает определить характер сообщения и систему, где возникло событие. Звуковой сигнал дополнительно привлекает внимание, если экипаж занят пилотированием, наблюдением за обстановкой или работой с другими приборами. Для важных сообщений система поддерживает режим мигания, чтобы сделать индикацию заметнее.

Состав системы САС-4-9

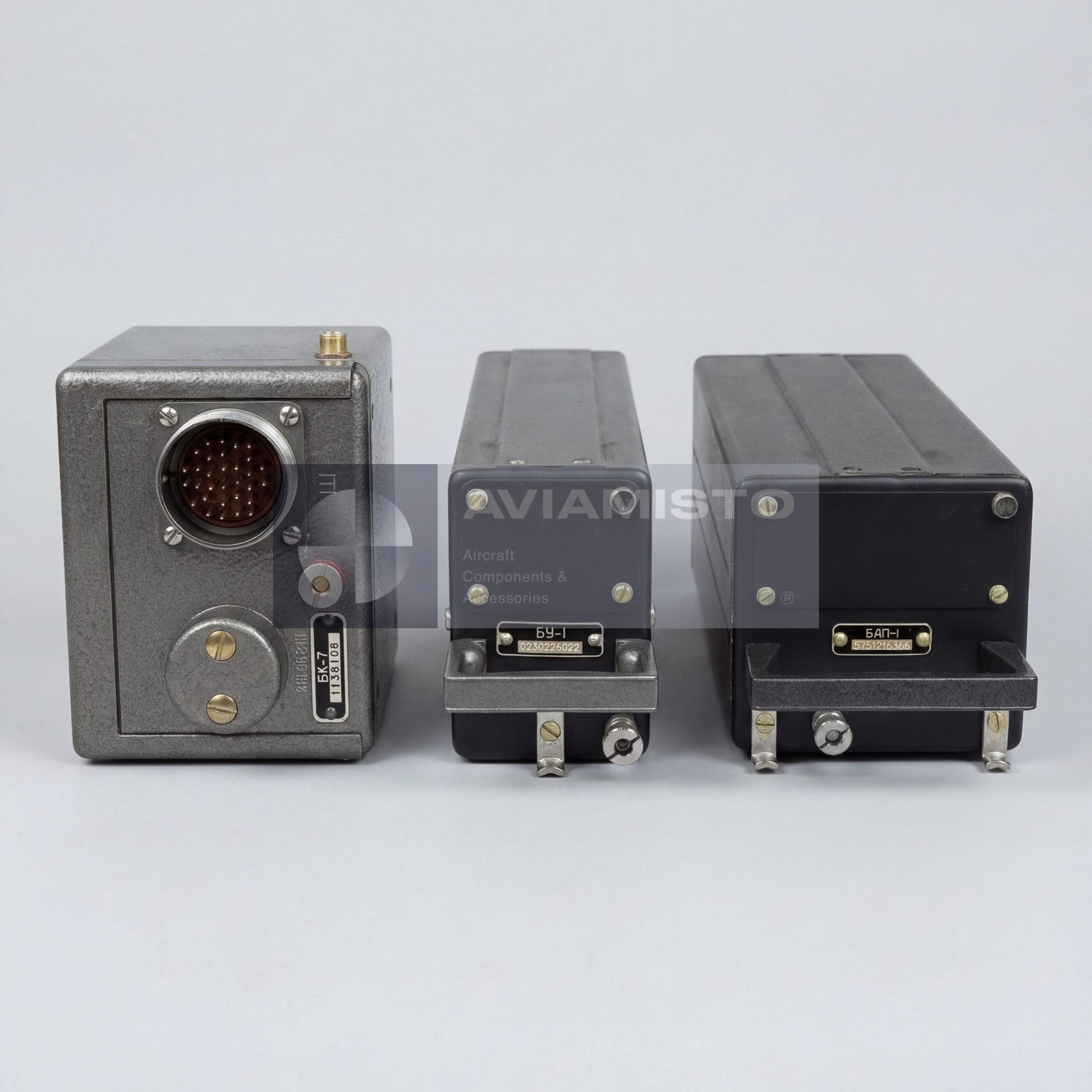

Полный комплект САС-4-9 состоит из трех основных функциональных блоков: БАП-1, БУ-1 и БК-7. БАП-1 отвечает за обработку аварийных и предупредительных сигналов. БУ-1 работает с уведомляющими, служебными и статусными сообщениями. БК-7 выполняет коммутацию, распределение, маршрутизацию сигналов и формирование отдельных режимов работы. Вместе эти блоки образуют полный контур: прием сигнала, обработка логики, распределение и выдача сообщения в кабину.

Питание и работа САС-4-9 при просадке напряжения

САС-4-9 питается от бортовой сети постоянного тока 24–29,4 В. При ухудшении питания система сохраняет работоспособность до 18 В постоянного тока. Это важно, потому что сигнализация должна оставаться доступной даже при отказах или просадках в электросети самолета. Максимальное потребление составляет до 7 Вт на канал при 27 В в зависимости от конфигурации и активных цепей. Для стабильной работы важны исправные разъемы, проводка, питание и заземление.

Применение САС-4-9 на Як-42 и Ил-86

САС-4-9 применяется на самолетах Як-42, Ил-86 и совместимых платформах с подходящей электрической архитектурой сигнализации. Перед заменой отдельных блоков или комплектованием системы нужно сверять состав оборудования, количество каналов, схему табло, разъемы и проводку по документации конкретного борта. Внешне похожие блоки или системы сигнализации могут отличаться логикой работы, каналами, разъемами и допустимой установкой.

Поставка и документы на САС-4-9

При заказе нужно уточнять, требуется полный комплект САС-4-9 или отдельные блоки — БАП-1, БУ-1, БК-7. Система может поставляться комплектом, частично или по отдельным агрегатам в зависимости от наличия. Для установки на борт важны паспорта на блоки БАП-1, БУ-1, БК-7 и сводная документация системы САС-4-9. Документы подтверждают обозначение, комплектацию, приемку, конфигурацию и пригодность к применению. Состояние изделий лучше фиксировать на момент поставки.
