БК-7

БК-7 в системе сигнализации САС-4-9

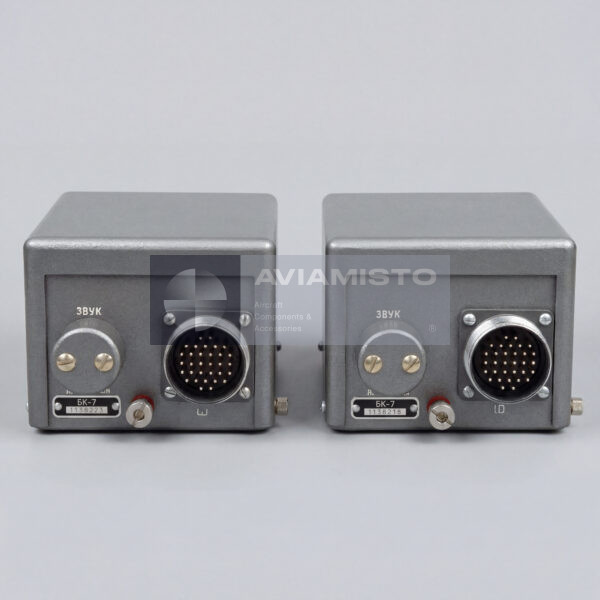

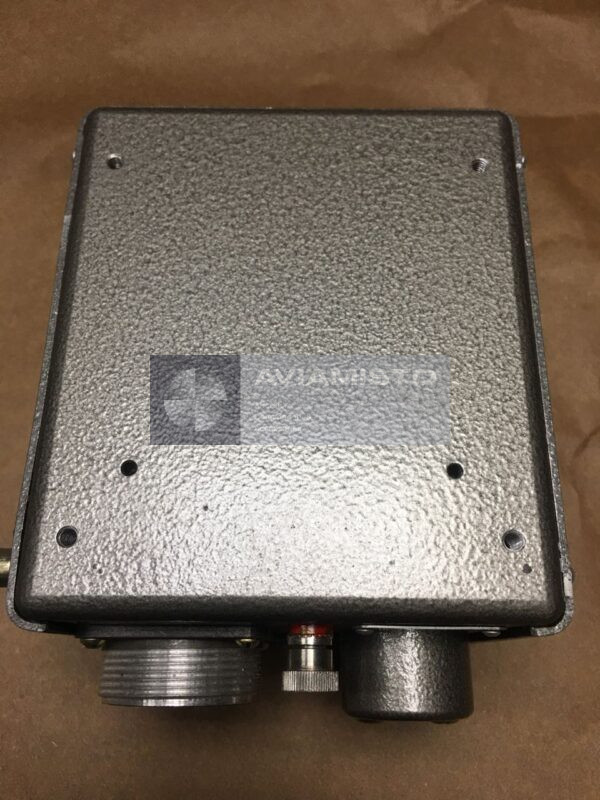

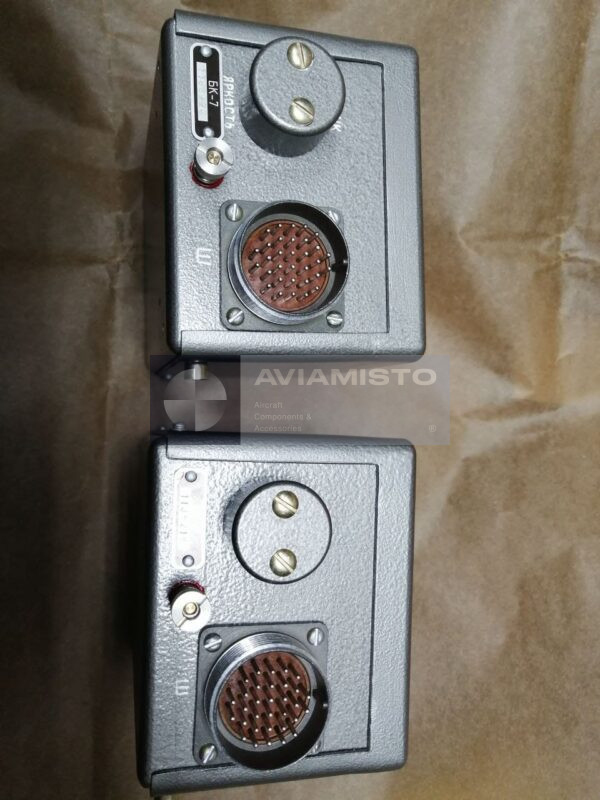

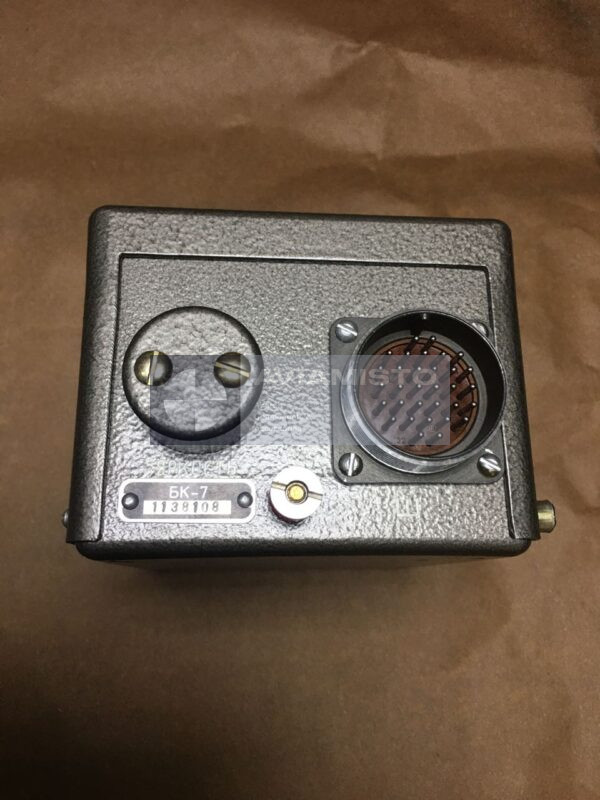

БК-7 — авиационный блок коммутации, применяемый в составе системы аварийной, предупредительной и уведомляющей сигнализации САС-4-9. Его задача — принимать дискретные сигналы от бортового оборудования, распределять их по нужным цепям и обеспечивать связь между датчиками, блоками управления и табло в кабине экипажа. В системе БК-7 работает как узел маршрутизации сигналов: он помогает передать информацию о состоянии бортовых систем в правильный канал индикации или звукового предупреждения.

Коммутация сигналов через БК-7

БК-7 принимает входные сигналы от релейных цепей, датчиков и контролируемых систем самолета. Далее блок сортирует и направляет эти сигналы в соответствии с логикой САС-4-9. Он не является отдельным табло или датчиком отказа, а выполняет роль внутреннего коммутационного звена системы. Если сигнал должен попасть на определенное табло, в цепь мигания или в звуковой канал, именно такие блоки обеспечивают правильный путь прохождения команды внутри комплекса сигнализации.

Работа БК-7 вместе с БАП-1 и БУ-1

В составе САС-4-9 блок БК-7 работает совместно с БАП-1 и БУ-1. БАП-1 отвечает за аварийные и предупредительные сигналы, БУ-1 — за уведомляющие сигналы, а БК-7 обеспечивает коммутацию и распределение между связанными цепями. Такая схема позволяет собрать сигналы от разных систем самолета и выдать экипажу понятную индикацию. При неисправности БК-7 исходный сигнал может быть сформирован датчиком, но не дойти до нужного табло, режима мигания или звукового предупреждения.

Режимы управления, формируемые БК-7

БК-7 не только переключает сигналы, но и формирует отдельные режимы работы системы. В их числе импульсный режим свечения, режимы мигания и управление цепью звукового оповещения в кабине. В блоке предусмотрены выходы генератора импульсов для режимов “Стабильный” и “Мигание II”. Такие режимы нужны для того, чтобы экипаж мог быстро различать характер сообщения по поведению индикации и звука. Поэтому точность частоты и стабильность работы генератора имеют практическое значение.

Питание и работа БК-7 при просадке напряжения

БК-7 питается от бортовой сети постоянного тока с нормальным диапазоном 24–29,4 В. При этом блок сохраняет работоспособность при снижении напряжения до 18 В, что важно для аварийных режимов электропитания. Система сигнализации должна оставаться доступной даже при ухудшении состояния бортовой сети. Для нормальной работы блока важны исправные разъемы, надежное питание, отсутствие повреждений проводки и правильное заземление. БК-7 рассчитан на непрерывную работу в составе бортового оборудования.

Установка БК-7 в стойке оборудования

БК-7 устанавливается во встроенную раму или стойку радиоэлектронного оборудования самолета. В зависимости от комплектации блок может поставляться с монтажной рамой или без нее. Этот момент лучше уточнять при заказе, потому что для штатной установки важна не только электрическая совместимость, но и механическое крепление. При замене проверяют обозначение блока, наличие рамы, состояние разъемов, посадочное место и соответствие уже установленному комплекту САС-4-9.

Условия эксплуатации БК-7

БК-7 рассчитан на работу в жестких авиационных условиях: при вибрации, низких и высоких температурах, высокой влажности и пониженном барометрическом давлении. Диапазон рабочих температур составляет от −60 °C до +60 °C, допускается относительная влажность до 100% при +35 °C, а также работа при давлении до 6,7 кПа. При проверке блока после хранения или ремонта обращают внимание на состояние корпуса, разъемов, следы коррозии, целостность креплений и отсутствие повреждений, которые могли появиться при транспортировке.

Поставка и документы на БК-7

При заказе БК-7 нужно указывать полное обозначение, требуемое состояние, наличие монтажной рамы и комплект документов. Блок может поставляться с хранения, после ремонта, исправным или в другом согласованном состоянии. Для установки на борт важны паспорт 632.068.013 ПС и паспорт системы САС-4. Эти документы подтверждают обозначение, приемку, комплектацию, прослеживаемость и пригодность изделия. Данные по содержанию драгоценных и цветных металлов могут использоваться для складского, таможенного, ремонтного или списочного учета.

Тип изделия: Блок коммутации и распределения сигналов
Обозначение: БК-7
Альтернативное обозначение: BK-7
Функция: Коммутация, маршрутизация и распределение сигналов в системе САС-4-9
Применение / Где используется: Системы аварийной, предупредительной и уведомляющей сигнализации самолета
Система / Место установки: Система САС-4-9
Совместимые ВС / Оборудование: Як-42, Ил-86 и конструктивно совместимые самолеты с системой САС-4-9
Связанные блоки: БАП-1; БУ-1
Тип входных сигналов: Дискретные сигналы от бортового оборудования, датчиков и релейных цепей
Выходная функция: Передача сигналов на табло, цепи предупреждения, режимы мигания и звуковую сигнализацию кабины
Нормальное питание: 24–29,4 В постоянного тока
Аварийное питание: Работоспособность до 18 В
Потребляемый ток: До 0,5 А
Входное сопротивление: 300–550 Ом
Выход генератора импульсов, режим “Стабильный”: 5,6–10,2 Гц
Выход генератора импульсов, режим “Мигание II”: 2,6–3,2 Гц
Частота звукового выхода: 2000 Гц ±20%
Диапазон рабочих температур: −60 °C до +60 °C
Относительная влажность: До 100% при +35 °C
Выдерживание барометрического давления: До 6,7 кПа
Установка: Монтаж в стойку / раму бортового оборудования
Масса: 2,1–2,15 кг
Комплект поставки: Монтажная рама при наличии / если предусмотрена комплектацией
Состояние: По согласованию / в зависимости от наличия
Содержание материалов: Золото 0,364 г; серебро 81,16 г; палладий 0,159 г; алюминий 0,7 кг
Техническая документация: Паспорт 632.068.013 ПС; паспорт системы САС-4
