УНЧ-037М

Назначение платы УНЧ-037М

Основная функция УНЧ-037М — усиление низкочастотных сигналов внутри радиовысотомера. Эти сигналы формируются после приема и преобразования отраженного радиосигнала от земли или воды. В составе А-037 низкочастотный сигнал дальше используется измерительными и выходными цепями для формирования информации о высоте. Плата УНЧ-037М не излучает СВЧ-сигнал, не принимает отражение напрямую от антенны и не показывает высоту экипажу.

УНЧ-037М в приемниках серии А-037-1

Плата УНЧ-037М применяется в конфигурациях А-037-1А, А-037-1В и А-037-1Г, если это предусмотрено документацией конкретного радиовысотомера. Эти исполнения могут отличаться вариантом системы, типом указателя, диапазоном измерения и установкой на воздушном судне, но УНЧ-037М используется как элемент внутреннего низкочастотного приемного тракта. При замене нужно сверять версию приемника, вариант А-037, маркировку платы и техническую документацию.

Применение УНЧ-037М в приемнике ПП-5М

Кроме радиовысотомера А-037, плата УНЧ-037М также применяется в приемнике ПП-5М. В этом случае она работает как внутренняя плата усилителя низкой частоты в составе приемного тракта оборудования. Так как в аппаратуре А-037 и ПП-5М могут использоваться похожие внутренние платы, окончательную применяемость нужно подтверждать по паспорту изделия и документации конкретного приемника. Особенно это важно при поставке платы отдельно, без полного блока.

Место УНЧ-037М в измерительном тракте

УНЧ-037М находится после СВЧ-приемного и преобразовательного участка, когда система уже сформировала низкочастотный измерительный сигнал, связанный с текущей высотой полета. Плата усиливает этот сигнал перед его передачей на измерительный блок и выходные цепи радиовысотомера. Неисправность УНЧ-037М может проявляться как снижение чувствительности, нестабильная индикация высоты, неправильная отработка TEST или появление сигнала отказа.

Технические данные УНЧ-037М

Согласно паспортным данным, отдельные основные технические данные для платы УНЧ-037М не указаны. Ее функциональное назначение, режимы работы и электрические характеристики определяются на уровне системы радиовысотомера А-037 и регулируются применимой технической документацией. Для внутренней функциональной платы это нормально: она не рассматривается как самостоятельное радиоустройство, а проверяется в составе приемника или полного комплекта радиовысотомера.

Установка и поставка УНЧ-037М

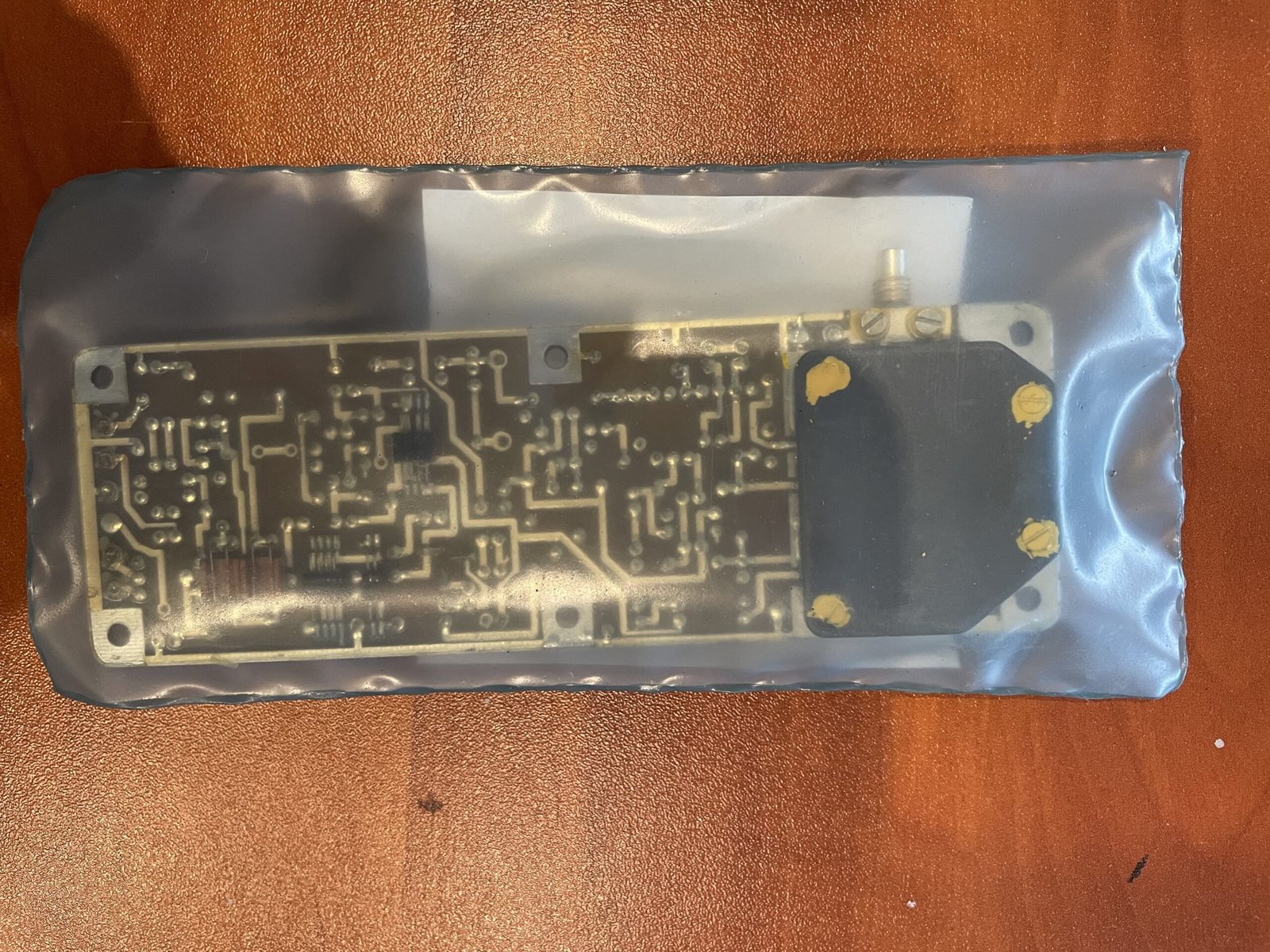

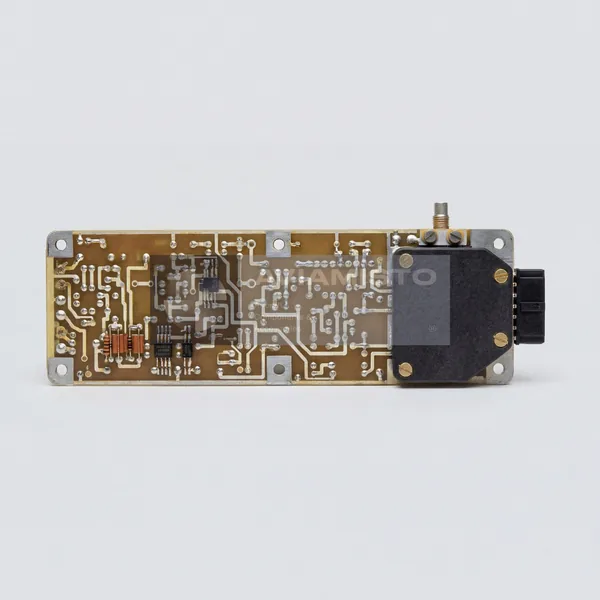

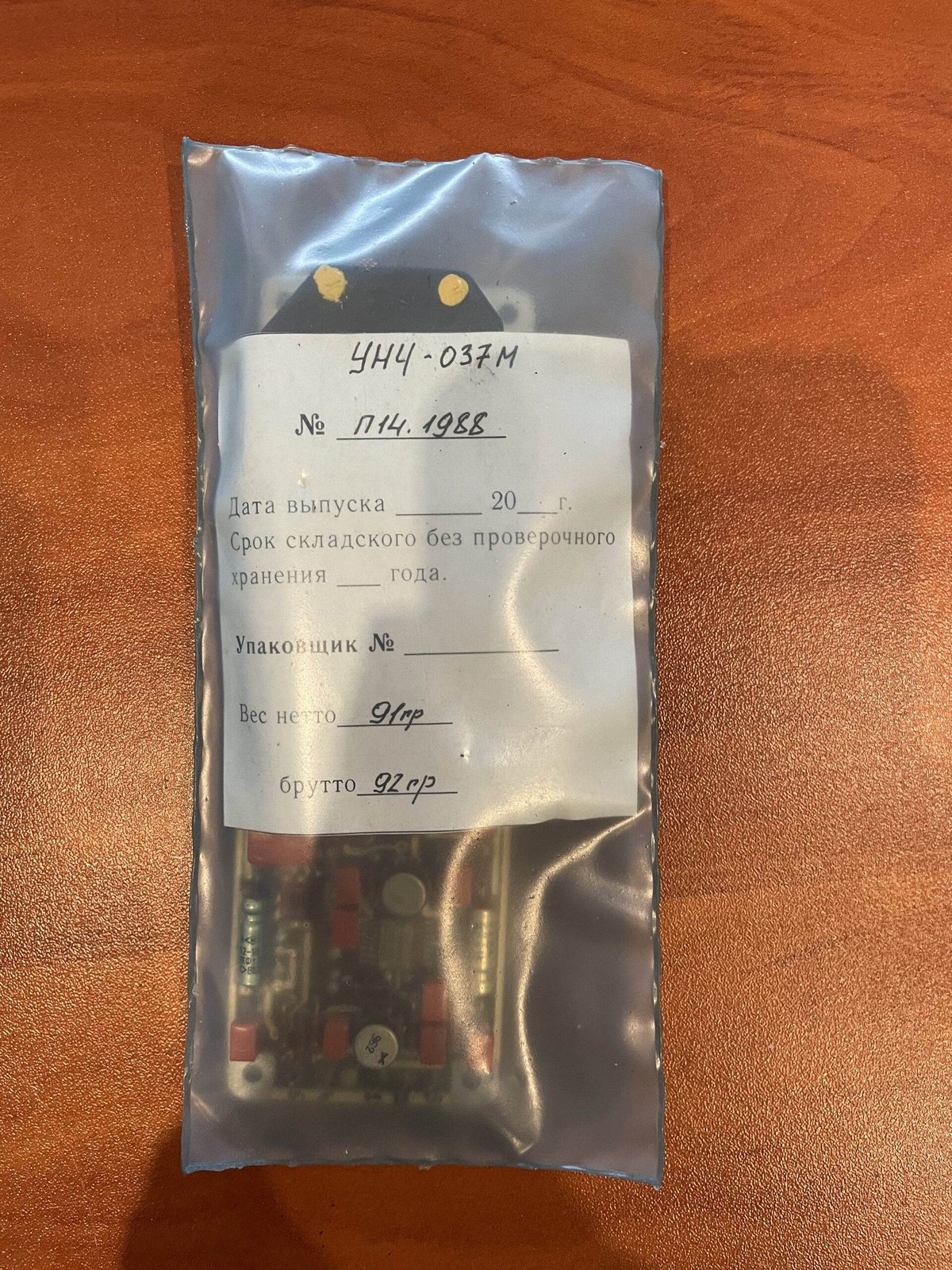

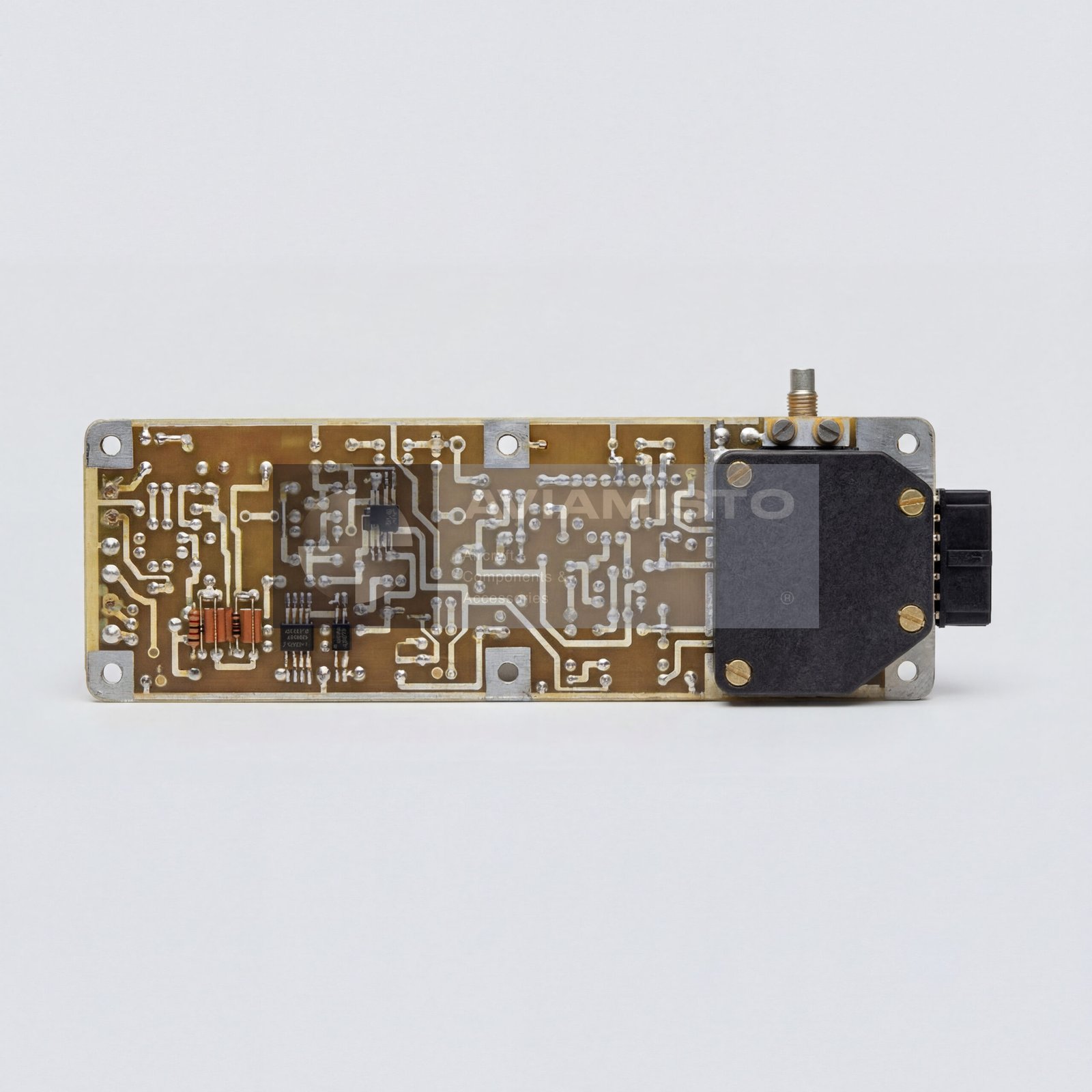

Конструктивно УНЧ-037М выполнена как электронная плата усилителя низкой частоты, устанавливаемая внутри приемных блоков радиовысотомера. При осмотре проверяют состояние разъемов, пайку, элементы, отсутствие коррозии, загрязнений, перегрева, повреждений дорожек и следов неправильного хранения. Так как плата относится к авиационной электронике, при работе с ней нужно соблюдать антистатические меры. При заказе следует указывать полное обозначение УНЧ-037М и требуемую конфигурацию приемника.
