ПП-5МД1

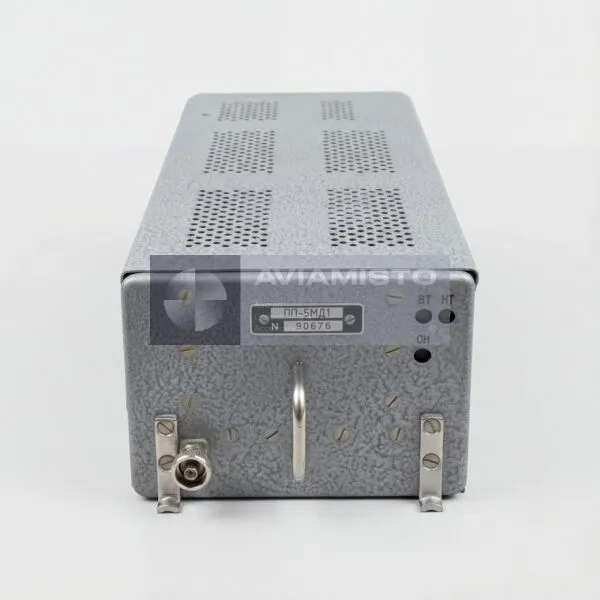

ПП-5МД1 в составе радиовысотомера РВ-5МД1

ПП-5МД1 — приемопередающий блок модернизированного радиовысотомера РВ-5МД1. Он предназначен для непрерывного измерения истинной высоты воздушного судна над землей или водой в полете. Блок является основным функциональным элементом комплекта РВ-5МД1: он формирует, передает, принимает и обрабатывает СВЧ-сигналы, по которым система определяет фактическое расстояние до поверхности под воздушным судном.

Роль ПП-5МД1 в измерении высоты

В системе РВ-5МД1 блок ПП-5МД1 формирует зондирующий СВЧ-сигнал и передает его в антенный тракт. После отражения от земли или воды обратный сигнал принимается через антенную систему. Далее приемопередатчик обрабатывает принятый сигнал и формирует данные высоты для кабинного указателя и связанных бортовых систем. Поэтому ПП-5МД1 отвечает за основную цепочку: генерацию сигнала, прием отражения и формирование информации о радиовысоте.

Функции ПП-5МД1 в системе

ПП-5МД1 выполняет в составе радиовысотомера несколько функций. Он передает частотно-модулированные зондирующие сигналы, принимает и обрабатывает отраженные сигналы, рассчитывает реальную высоту в реальном времени и обеспечивает выдачу сигналов “Опасная высота”. Также блок формирует сигналы “Отказ / Исправно” и поддерживает встроенный контроль с проверкой по контрольной высоте. Это позволяет контролировать не только высоту, но и исправность радиовысотомера.

Связь с антеннами, указателем и кабелями

Полная установка РВ-5МД1 обычно включает приемопередатчик ПП-5МД1, антенны АР5-1, указатель высоты УВ-5М, амортизационную раму РА-5 и соединительные кабели. Антенны обеспечивают передачу и прием СВЧ-энергии, ПП-5МД1 обрабатывает сигнал, а УВ-5М выводит радиовысоту в кабину. Блок устанавливается на раму РА-5 и подключается к бортовой проводке по утвержденной монтажной документации.

Сигналы “Опасная высота” и “Отказ / Исправно”

ПП-5МД1 обеспечивает выход “Опасная высота” для предупреждения экипажа при снижении ниже установленного порога. Также блок формирует индикацию “Отказ / Исправно” для кабинных систем и связанного оборудования. Если радиовысотомер теряет достоверный отраженный сигнал, не проходит внутренний контроль или не может выдавать надежные данные высоты, система показывает, что показаниям нельзя доверять до проверки. Это особенно важно при снижении, посадке и полете на малых высотах.

Диапазоны работы и согласованный указатель

Система РВ-5МД1 может обеспечивать диапазоны высоты 0–300 м, 0–750 м или 0–1000 м при использовании согласованного указателя и соответствующей конфигурации. ПП-5МД1 работает в диапазоне частот 4200–4400 МГц и имеет импульсные выходы, связанные с диапазонами 10–700 м и 10–1000 м. Перед заменой или поставкой нужно сверять блок с нужным указателем, антеннами, кабелями и конфигурацией воздушного судна.

Идентификация и поставка ПП-5МД1

При заказе нужно указывать полное обозначение ПП-5МД1. В англоязычной переписке могут встречаться варианты PP-5MD1, PP5MD1, “RV-5MD1 transceiver” или “5MD1 TxRx unit”, но для русской документации корректно использовать ПП-5МД1. Перед поставкой важно проверить состояние блока, наличие документации, совместимость разъемов, наличие рамы, тип связанного указателя, комплект антенн и требуемый диапазон работы.

Наименование изделия: Приемопередатчик радиовысотомера
Обозначение: ПП-5МД1
Тип системы: Радиовысотомер РВ-5МД1
Тип изделия: СВЧ-приемопередающий блок
Функция: Передача, прием и обработка СВЧ-сигналов
Применение / Где используется: Полеты самолетов и вертолетов на малых высотах
Роль в системе: Основной функциональный блок комплекта РВ-5МД1
Диапазон измерения высоты: 0–300 м / 0–750 м / 0–1000 м, при согласованном указателе
Рабочий диапазон частот: 4200–4400 МГц
Остаточная высота H₀: Около 5,3 м
Погрешность 0–10 м: ±0,6 м
Погрешность выше 10 м: ±0,6H
Погрешность опасной высоты 5–10 м: ±0,5 м
Погрешность опасной высоты выше 10 м: ±(1 + 0,05H)
Выходы отказа: Индикация “Отказ / Исправно”
Выход “Опасная высота”: Предусмотрен
Импульсные выходы: 10–700 м и 10–1000 м
Питание: 27 В постоянного тока + 115 В переменного тока, 400 Гц
Установка: Амортизационная рама РА-5
Подключаемое оборудование: Указатель УВ-5М, антенны АР5-1 и системные кабели
Типовой состав комплекта: ПП-5МД1; антенны АР5-1; указатель УВ-5М; рама РА-5; соединительные кабели
Состояние: В зависимости от поставки
Альтернативные обозначения: ПП-5МД1; PP-5MD1; PP5MD1; приемопередатчик РВ-5МД1; 5MD1 TxRx unit
Техническая документация: Паспорт изделия и руководство по эксплуатации по запросу
