А-037-1

А-037-1 в комплекте радиовысотомера А-037

А-037-1 — основной приемопередающий блок радиовысотомера А-037. Он измеряет истинную высоту воздушного судна над землей, водой или неровной поверхностью и передает данные на кабинные указатели и связанные бортовые системы. Блок применяется на самолетах и вертолетах, включая вертолеты семейства Ми-8, Ми-17 и Ми-171, если на них установлен соответствующий комплект А-037. Это не указатель на приборной панели, а электронный измерительный блок, вокруг которого построена работа радиовысотомера.

Принцип работы блока А-037-1

А-037-1 работает по принципу радиолокационного измерения с непрерывным излучением и частотной модуляцией. Блок излучает радиочастотный сигнал в сторону подстилающей поверхности, принимает отраженный сигнал и обрабатывает его для определения истинной высоты. Полученное значение передается на стрелочный указатель, цепи предупреждения и другие выходы системы. Такая высота отличается от барометрической: радиовысотомер показывает фактическое расстояние до поверхности под воздушным судном, что особенно важно на малых высотах.

Индикация высоты и предупреждение снижения

В составе системы А-037 блок А-037-1 обеспечивает данные для непрерывной индикации текущей истинной высоты в кабине. Также система может выдавать предупреждение при снижении ниже заранее установленного порога опасной высоты. В зависимости от комплектации воздушного судна предупреждение может быть визуальным и звуковым. При неисправности, потере радиолокационного контакта с поверхностью или выходе за рабочий диапазон на шкале указателя появляется флажок отказа. Для экипажа это сигнал, что показаниям радиовысотомера доверять нельзя.

Конструкция и состав А-037-1

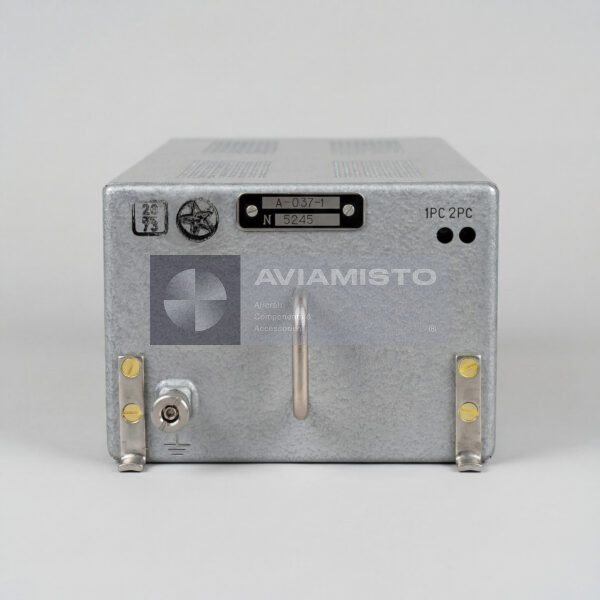

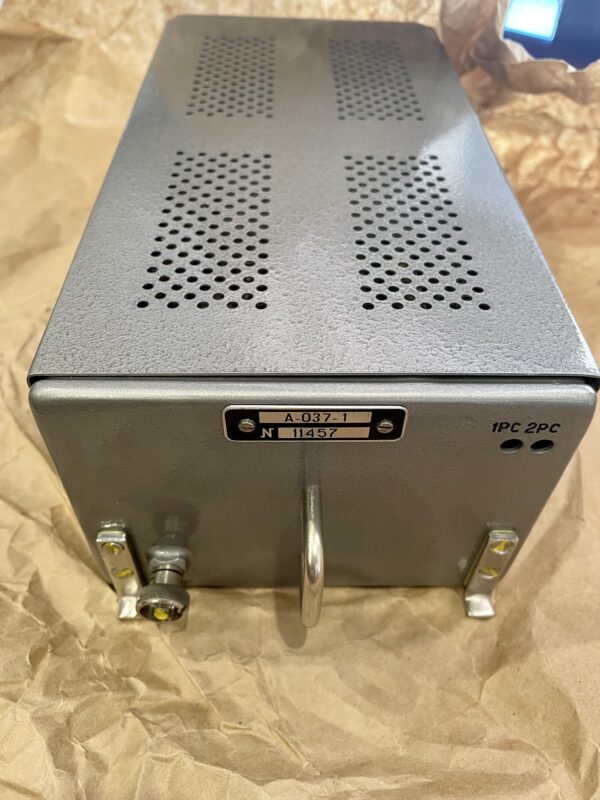

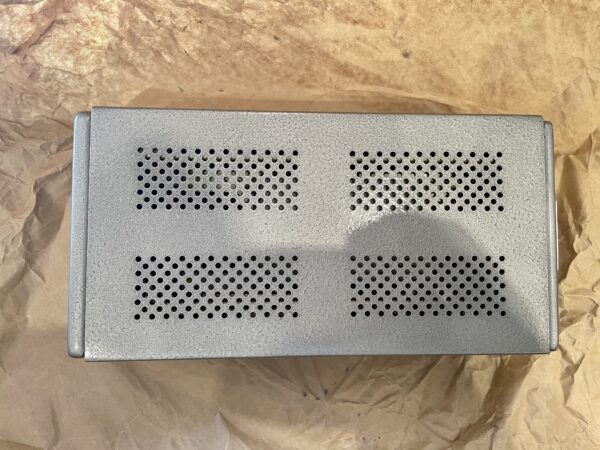

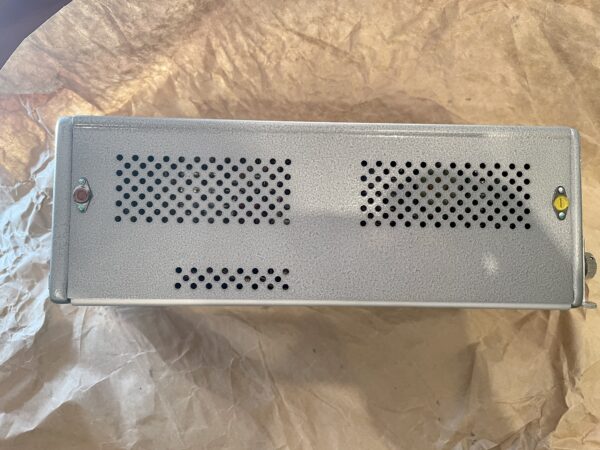

А-037-1 включает приемные, передающие, сигнально-обрабатывающие и контрольные цепи. Блок является электронным ядром комплекта А-037 и работает вместе с кабинным указателем, антеннами, кабельными линиями и цепями сигнализации. Корпус блока металлический, сверху закрыт перфорированной П-образной крышкой. На блоке предусмотрены ручные точки доступа для регулировок “1RS” и “2RS”. Установка выполняется на штатные рамные крепления, подключение к бортовой сети и системе осуществляется через задний разъем Ш1-1.

Применение А-037-1 на Ми-8, Ми-17 и Ми-171

А-037-1 широко применяется в системах радиовысотомера на вертолетах Ми-8, Ми-17 и Ми-171, а также на других воздушных судах с установленным комплектом А-037. На вертолетах радиовысотомер особенно важен при заходе, посадке, висении, снижении, полете над водой, работе с внешней подвеской и контроле запаса высоты над местностью. Точную применяемость нужно подтверждать по модификации борта, перечню оборудования, схеме подключения и документации радиовысотомера.

Установка и обслуживание А-037-1

А-037-1 должен эксплуатироваться строго по документации воздушного судна и техническим требованиям радиовысотомера. Перед установкой проверяют состояние блока, разъем, комплектность, совместимость крепления, паспорт, историю хранения и результаты проверки. Так как приемопередатчик является только частью системы, при неисправностях нужно проверять не только сам блок, но и антенны, коаксиальные линии, указатель, цепи предупреждения, питание, разъемы и межблочные кабели. Ресурс, надежность и допустимые условия эксплуатации задаются производителем и подтверждаются паспортом изделия.

Идентификация и поставка А-037-1

При заказе нужно указывать полное обозначение А-037-1. В англоязычных запросах могут встречаться варианты A-037-1, A037-1, A 037 1 или A-037-1 Transceiver, но для русской документации корректная запись — А-037-1. Перед поставкой желательно уточнять состояние изделия: новое, с хранения, после ремонта, после капитального ремонта или исправное с документами. Для авиационного применения обычно требуются паспорт изделия и руководство по эксплуатации.

Наименование изделия: Приемопередатчик радиовысотомера
Обозначение: А-037-1
Тип изделия: Радиолокационный блок измерения высоты / приемопередающий блок
Функция: Измерение истинной высоты над землей, водой или неровной поверхностью
Принцип работы: Радиолокатор непрерывного излучения с частотной модуляцией
Применение / Где используется: Комплект радиовысотомера А-037
Диапазон рабочих высот: 20–700 м
Остаточная высота H₀: 7,2 м
Погрешность измерения, 95%, выходы H1/H3 до 20 м: ±0,6 + 0,05·H
Погрешность измерения, 95%, выше 60 м: ±0,6 + 0,05·H
Погрешность аналоговой индикации 0–20 м: ±2 м
Погрешность калибровки по линии задержки К-5, аналоговые выходы H1/H3: ±(0,3 + 0,03·H)
Погрешность калибровки указателя: ±0,05·H
Суммарная чувствительность по линии К-5: ≥87 дБ
Импульсные выходы высоты 1RS / 2RS: 5–750 м
Погрешность сигнала опасной высоты 0–20 м: ±1 м
Погрешность сигнала опасной высоты выше 20 м: ±2 м
Длительность звукового сигнала: 3–9 с
Подсветка указателя: Белая / красная
Индикация высоты в контрольном режиме: 15 ±2 м
Потребляемая мощность от сети 115 В, 400 Гц: До 10 В·А
Потребляемая мощность от сети 27 В постоянного тока: До 30 Вт
Масса блока: 6,8 ±0,3 кг
Установка / крепление: Штатные рамные крепления; задний разъем Ш1-1
Точки регулировки: “1RS” и “2RS”
Типовые платформы: Ми-8, Ми-17, Ми-171 и другие воздушные суда по запросу
Состояние: В зависимости от поставки
Альтернативные обозначения: А-037-1; A-037-1; A037-1; A 037 1; приемопередатчик А-037-1
Техническая документация: Паспорт изделия и руководство по эксплуатации
