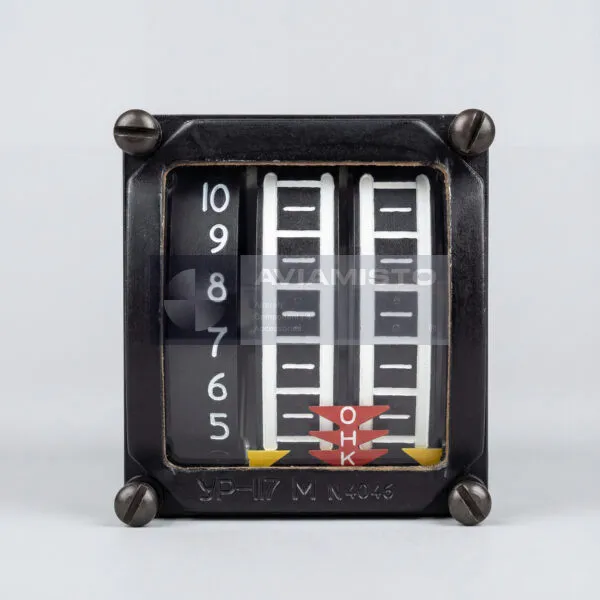

Указатель режимов
УР-117М
$5350
Указатель режимов
Описание изделия
Указатель УР-117М в системе ИР-117М
УР-117М — авиационный указатель режимов двигателя, применяемый в составе систем ИР-117 / ИР-117М. Прибор устанавливается в кабине и показывает параметры, по которым экипаж контролирует режим работы двигателя. Сам указатель не является приемником давления или датчиком температуры. Он получает сигналы от связанных чувствительных элементов и выводит обработанные данные на шкалу. В вертолетных системах прибор используется для контроля режимов при запуске, взлете, крейсерском полете и других этапах работы двигателя.
Индикация параметров двигателя через УР-117М
Прибор отображает данные по давлению воздуха за компрессором, атмосферному давлению и температуре наружного воздуха. Эти параметры нужны для оценки текущего режима работы двигателя с учетом условий полета. Давление за компрессором показывает состояние двигателя, а атмосферное давление и температура помогают внести поправку на внешнюю среду. Благодаря этому экипаж получает более корректную картину режима, чем при контроле только одного давления без коррекции.
УР-117М с датчиками давления и температуры
Указатель работает с датчиками и приемниками, входящими в измерительную цепь ИР-117 / ИР-117М. Приемники давления передают данные по давлению за компрессором и атмосферному давлению, а приемник температуры дает сигнал по температуре наружного воздуха. Корректность показаний зависит не только от самого прибора, но и от состояния датчиков, линий давления, разъемов, проводки и питания. При нестабильной индикации систему проверяют как единую цепь.
Применение УР-117М на вертолетах
УР-117М применяется на воздушных судах, оснащенных совместимыми системами ИР-117 или ИР-117М, включая вертолеты семейства Ми-8 / Ми-17 в зависимости от комплектации. Прибор устанавливается на левой приборной доске летчика, чтобы данные по режимам двигателя были доступны экипажу во время полета. Точная применяемость зависит от модификации вертолета, типа двигателя и установленной системы индикации. Замену нужно подтверждать по документации конкретного борта.
Идентификация и заказ УР-117М
Перед заказом маркировку указателя нужно сверить с каталогом деталей, документацией ИР-117 / ИР-117М или паспортом изделия. Также важно подтвердить вариант системы, состав датчиков и компоновку приборной панели. Для точного подбора желательно указать тип воздушного судна, тип двигателя, обозначение системы, маркировку установленного прибора и приложить фото шкалы или шильдика. Изделие также известно под обозначениями УР-117М и UR-117M.
Технические характеристики
Тип изделия: Указатель режимов двигателя
Функция: Индикация параметров режима работы авиационного двигателя
Применение / Где используется: Вертолеты с системами ИР-117 / ИР-117М
Система / Место установки: Система контроля и индикации двигателя ИР-117 / ИР-117М
Измеряемые параметры: Давление воздуха за компрессором, атмосферное давление, температура наружного воздуха
Диапазон давления за компрессором: 5–10 кгс/см²
Диапазон измерения атмосферного давления: 0.55–1.1 кгс/см²
Диапазон температуры наружного воздуха: −60…+30 °C
Погрешность измерения: ±7.5% в нормальных условиях
Питание: 27 В постоянного тока ±2.7 В
Место установки: Левая приборная доска летчика
Совместимые ВС / техника: Вертолеты семейства Ми-8 / Ми-17, в зависимости от конфигурации
Совместимые системы: ИР-117, ИР-117М
Документация: Техническая и эксплуатационная документация по запросу
