ИР-117М

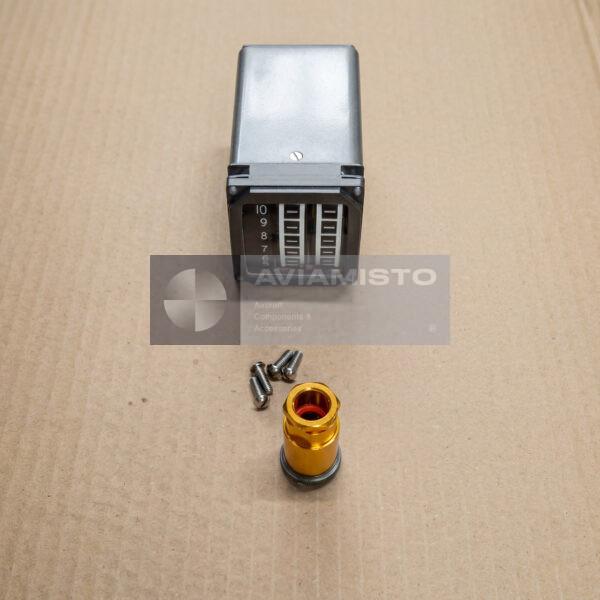

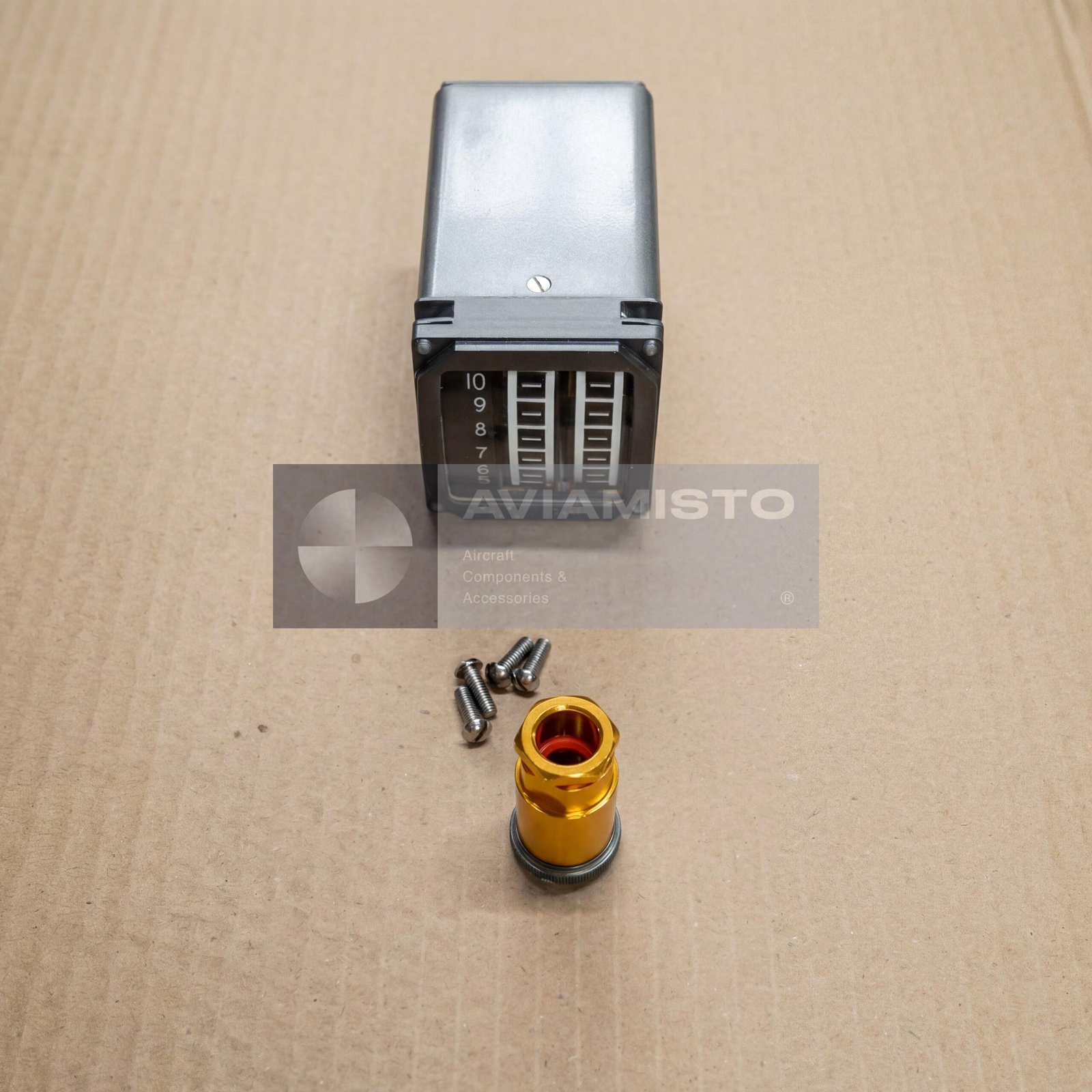

Измеритель режимов двигателя ИР-117М

ИР-117М — авиационный измеритель режимов работы двигателя, применяемый в системах контроля и индикации вертолетных силовых установок. Прибор используется для оценки режима двигателя по давлению воздуха за компрессором. Это один из основных параметров, по которому экипаж контролирует соответствие режима заданным условиям работы. Изделие предназначено для индикации и контроля, а не для непосредственного механического управления подачей топлива или исполнительными механизмами двигателя.

Измерение давления за компрессором через ИР-117М

Прибор получает давление от приемников, подключенных к линии воздуха за компрессором. Измеренное значение используется для контроля взлетного, номинального и крейсерского режимов. Поскольку давление за компрессором зависит не только от работы двигателя, но и от условий полета, в системе применяются корректирующие сигналы. Они позволяют учитывать влияние высоты и температуры, чтобы показание отражало режим работы двигателя более корректно, а не просто текущее значение давления.

ИР-117М с датчиками коррекции и приемниками давления

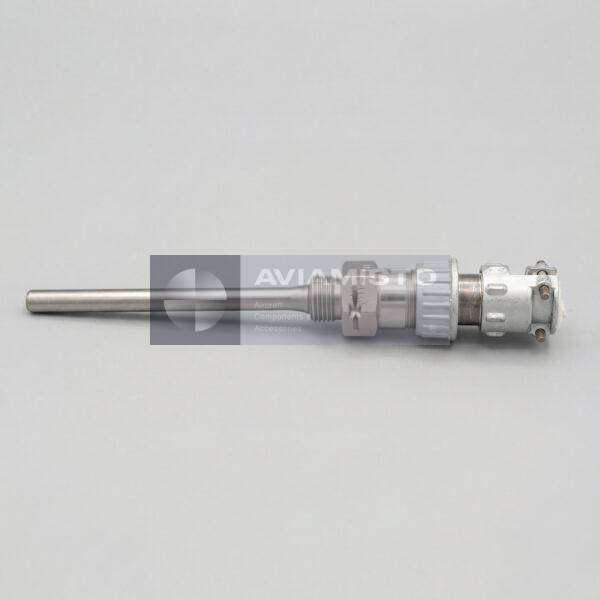

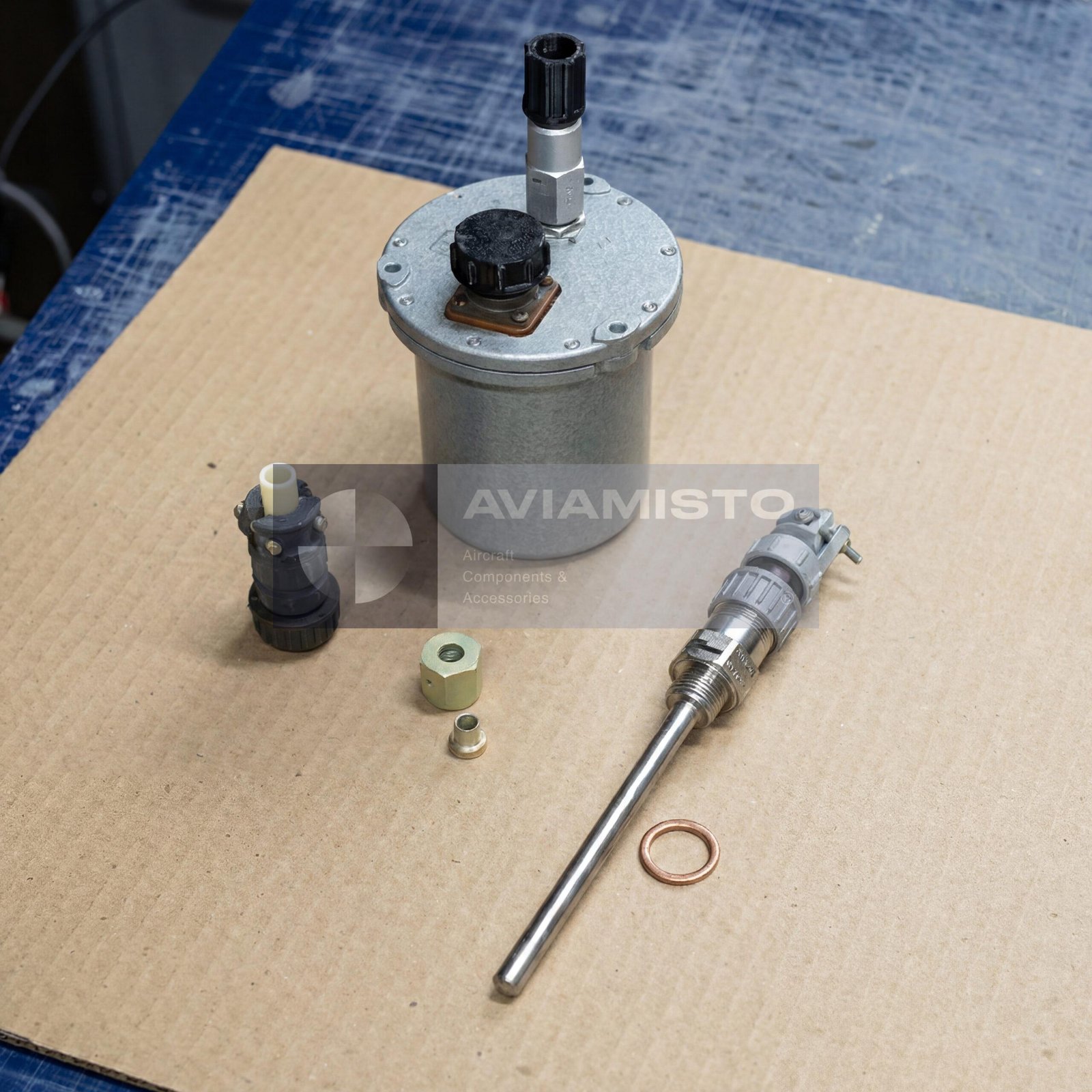

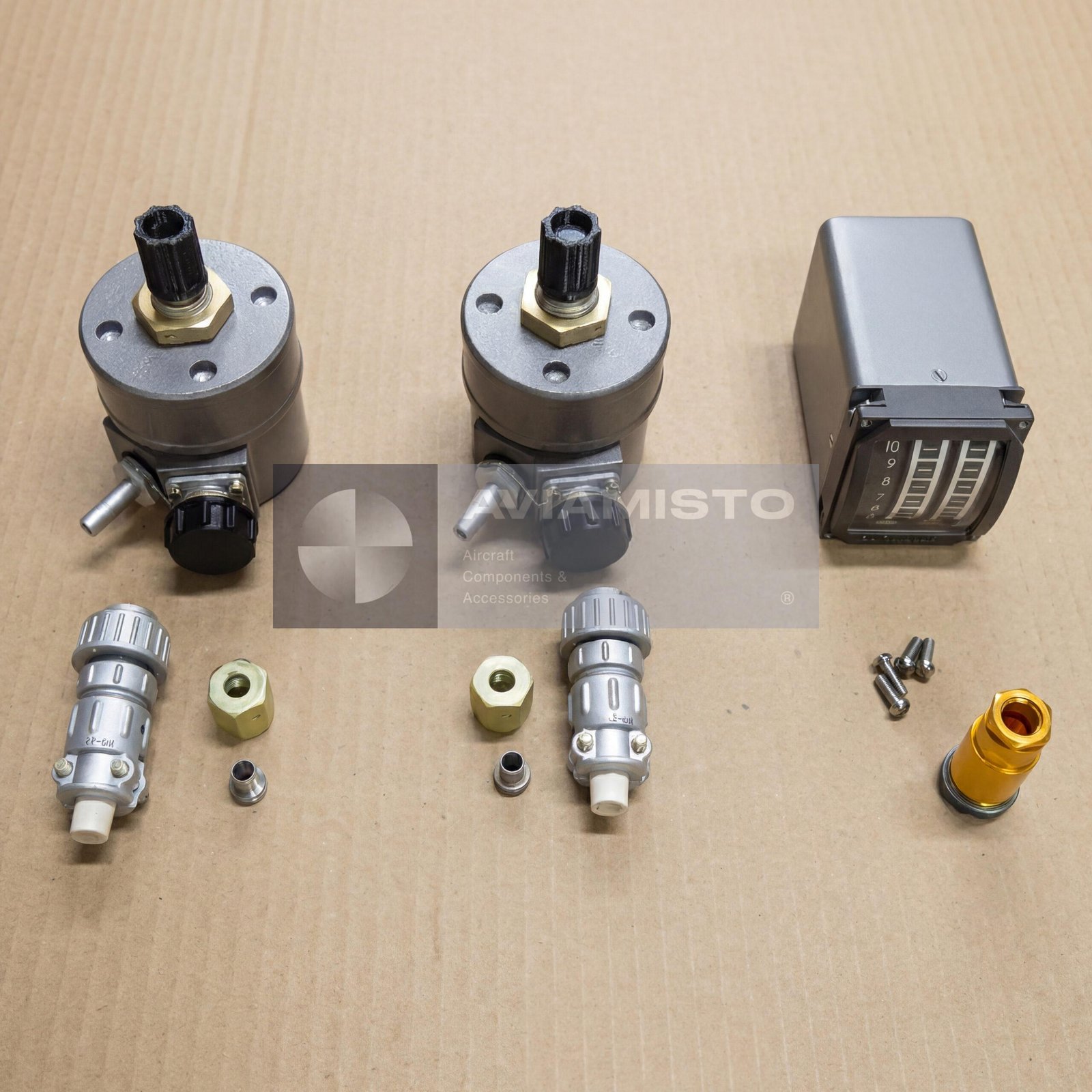

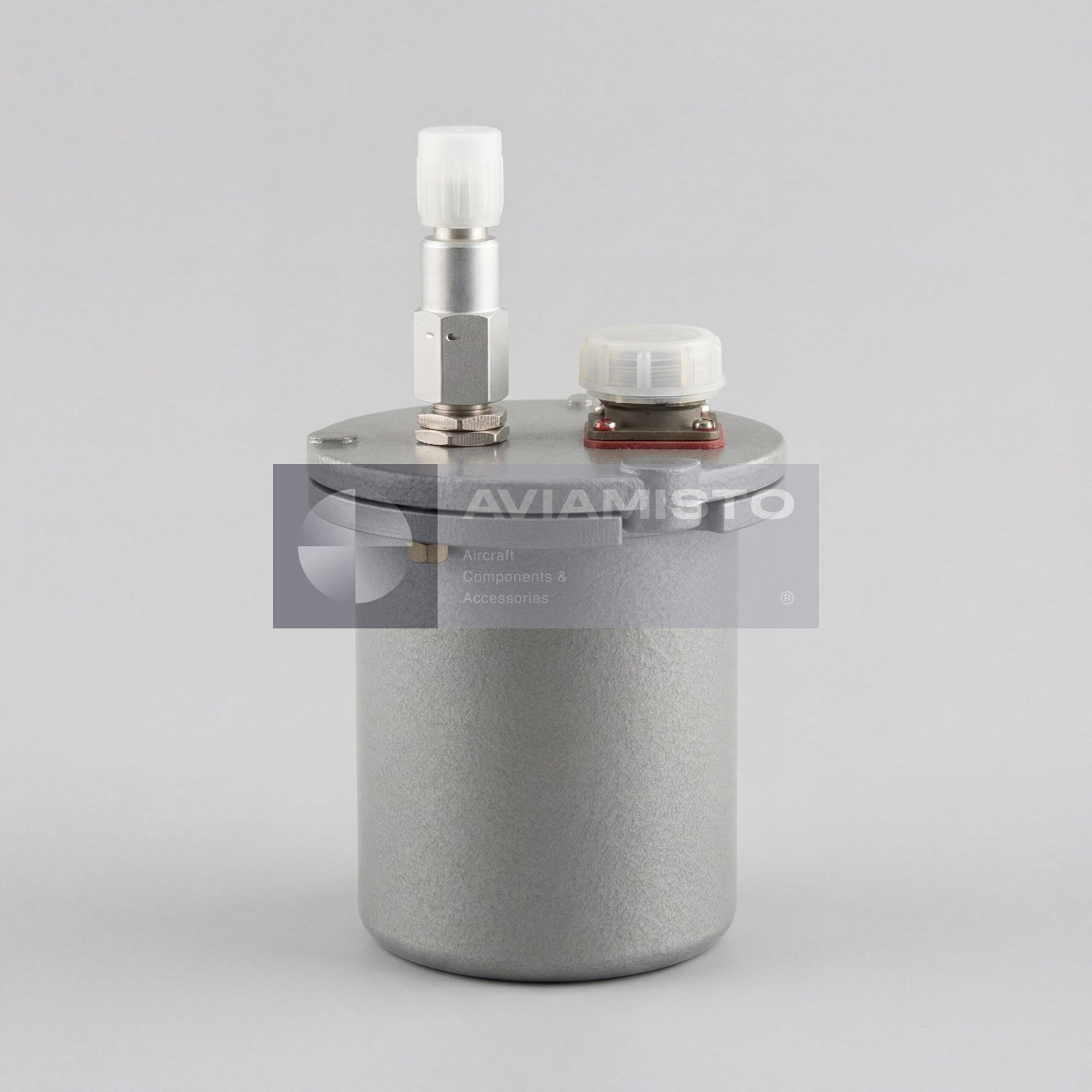

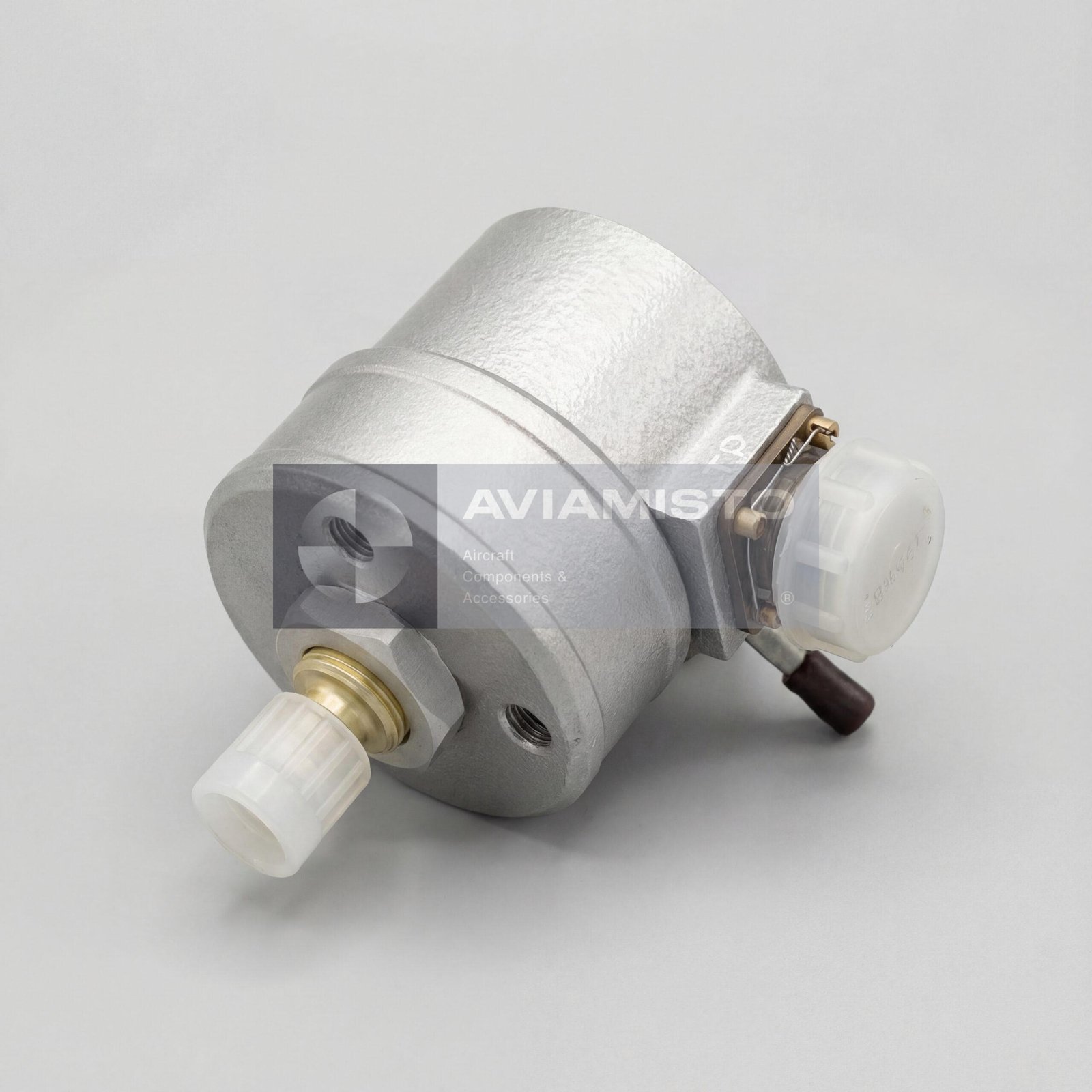

Система работает совместно с датчиком высотной коррекции ДВК, приемниками давления ПМ-10МР и приемником температуры П-1. Эти элементы образуют единую измерительную цепь. Приемники давления передают данные по давлению за компрессором, ДВК участвует в высотной коррекции, а П-1 добавляет температурную поправку. При нестабильных или неверных показаниях нужно проверять не только сам прибор, но и линии давления, датчики, проводку и цепи коррекции.

Применение ИР-117М на вертолетах

Изделие применяется на вертолетах с совместимыми системами индикации режимов двигателя, включая платформы семейства Ми-8. Прибор дает экипажу данные, необходимые для выбора и выдерживания взлетного, номинального и крейсерского режимов. Точная применяемость зависит от типа двигателя, модификации воздушного судна и установленной конфигурации бортовой системы. На похожих бортах могут стоять разные варианты приборов, поэтому замену нужно подтверждать по формуляру, РЭ или паспорту системы.

Идентификация и заказ ИР-117М

Перед заказом нужно сверить полную маркировку прибора и комплектность поставки. В состав комплекта могут входить указатель режимов, датчик высотной коррекции, два приемника давления и приемник температуры. Для правильного подбора желательно указать тип вертолета, тип двигателя, установленную систему индикации, маркировку имеющегося прибора и данные паспорта. Изделие также известно под обозначениями ИР-117М и IR-117M.

Тип изделия: Измеритель режимов работы двигателя
Функция: Измерение и оценка режимов двигателя по давлению воздуха за компрессором
Применение / Где используется: Системы контроля и индикации режимов вертолетных двигателей
Система / Место установки: Система управления и индикации двигателя
Измеряемый параметр: Давление воздуха за компрессором
Диапазон измерения давления: 5–10 кгс/см²
Рабочий диапазон давления: 5.25–8.25 кгс/см²
Погрешность измерения давления: ±0.15 кгс/см²
Количество измерительных каналов: Три независимых канала
Рабочее напряжение: 27 В постоянного тока ±10%
Потребляемый ток: Не более 0.3 А
Питание подсвета: 5.5 В постоянного или переменного тока
Потребляемый ток подсвета: Не более 0.6 А
Диапазон рабочих температур: −60…+80 °C
Масса: 2.5 кг
Назначенный ресурс: 500 ч
Назначенный срок службы: 6 лет
Срок хранения: 5 лет

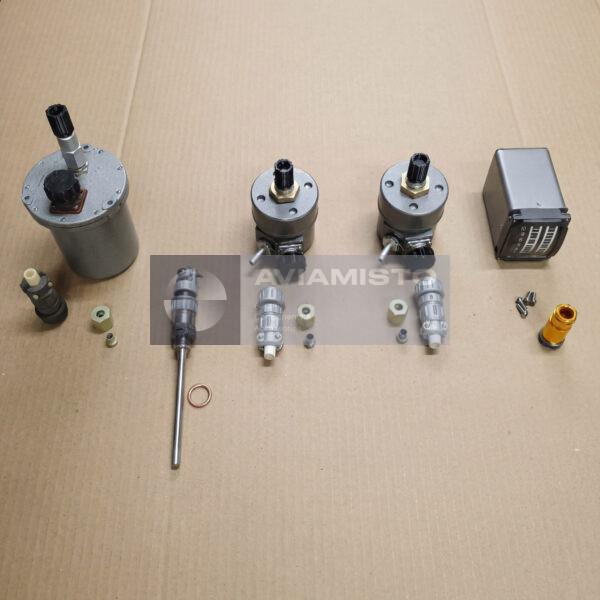

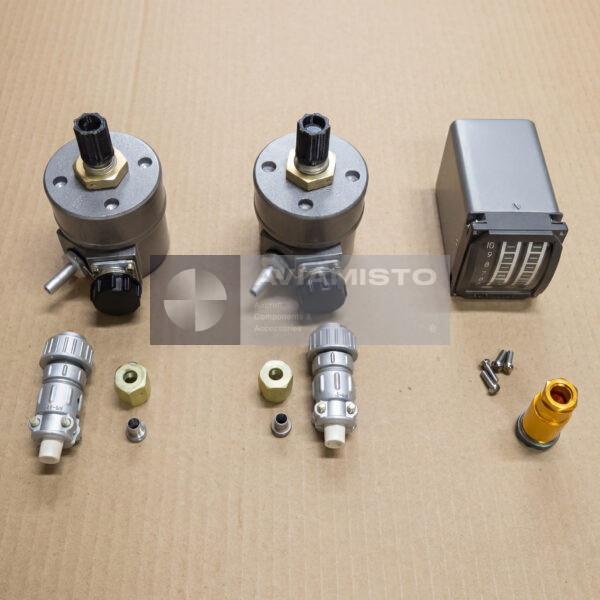

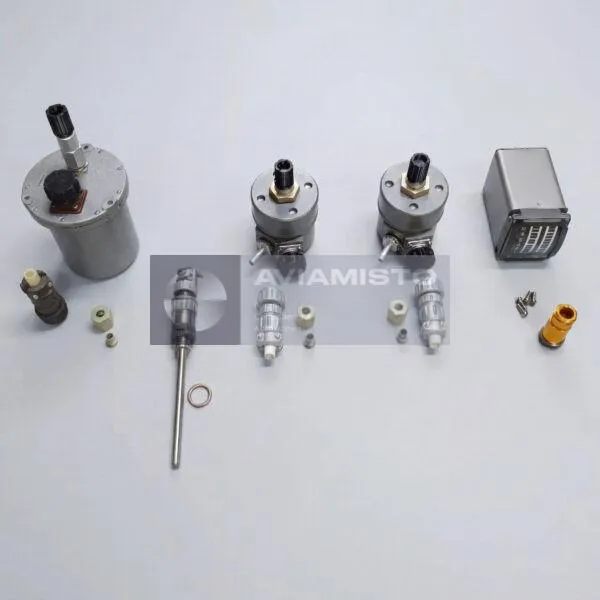

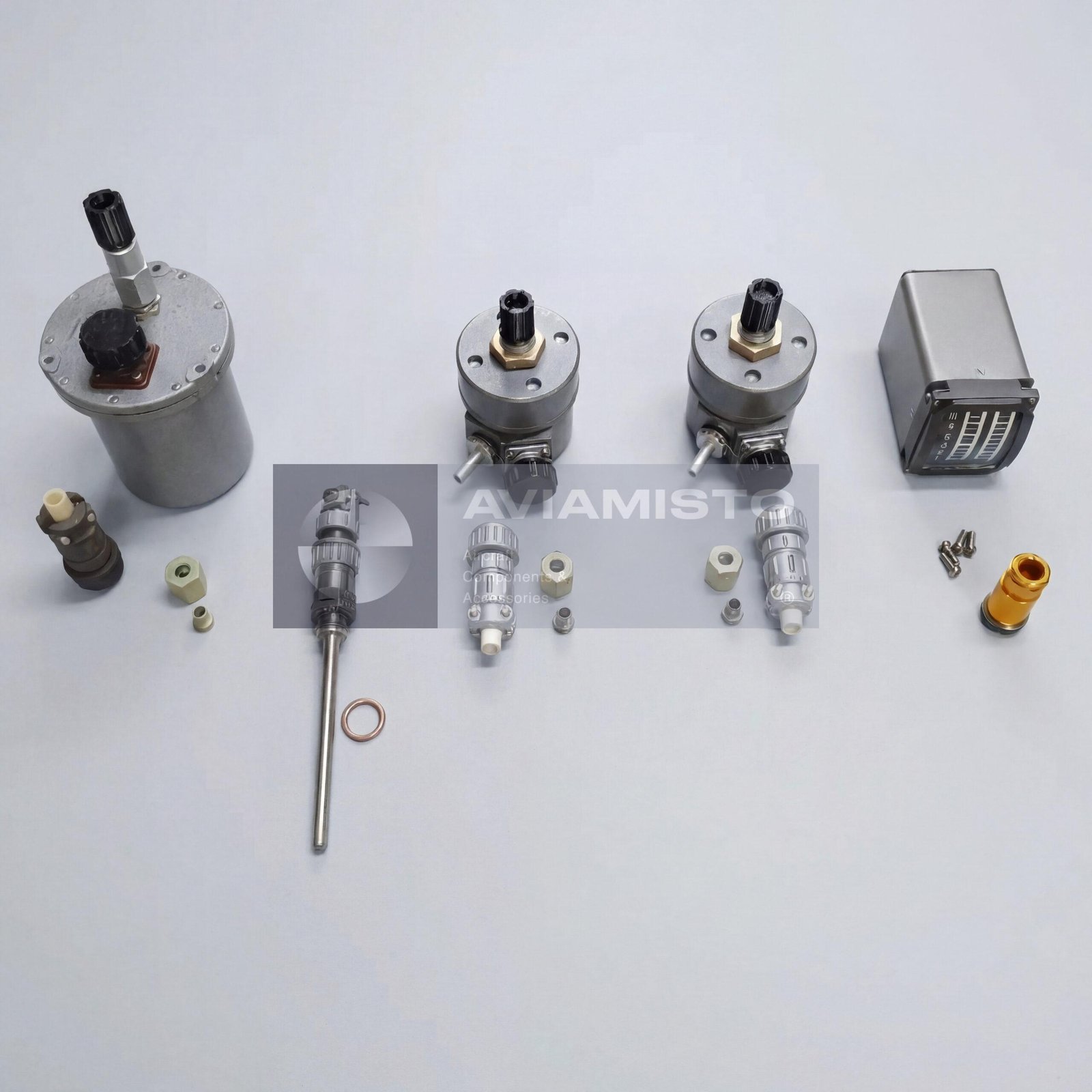

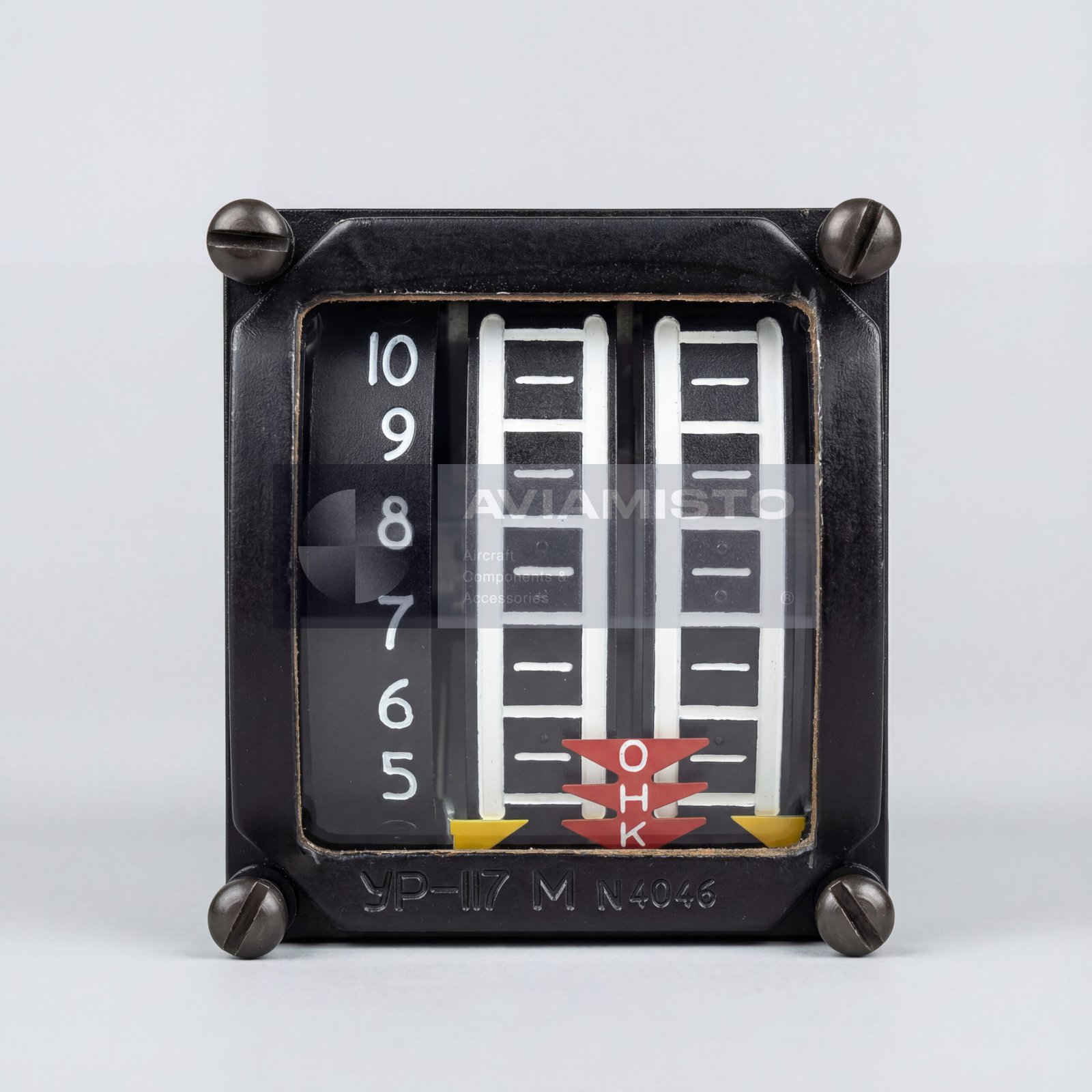

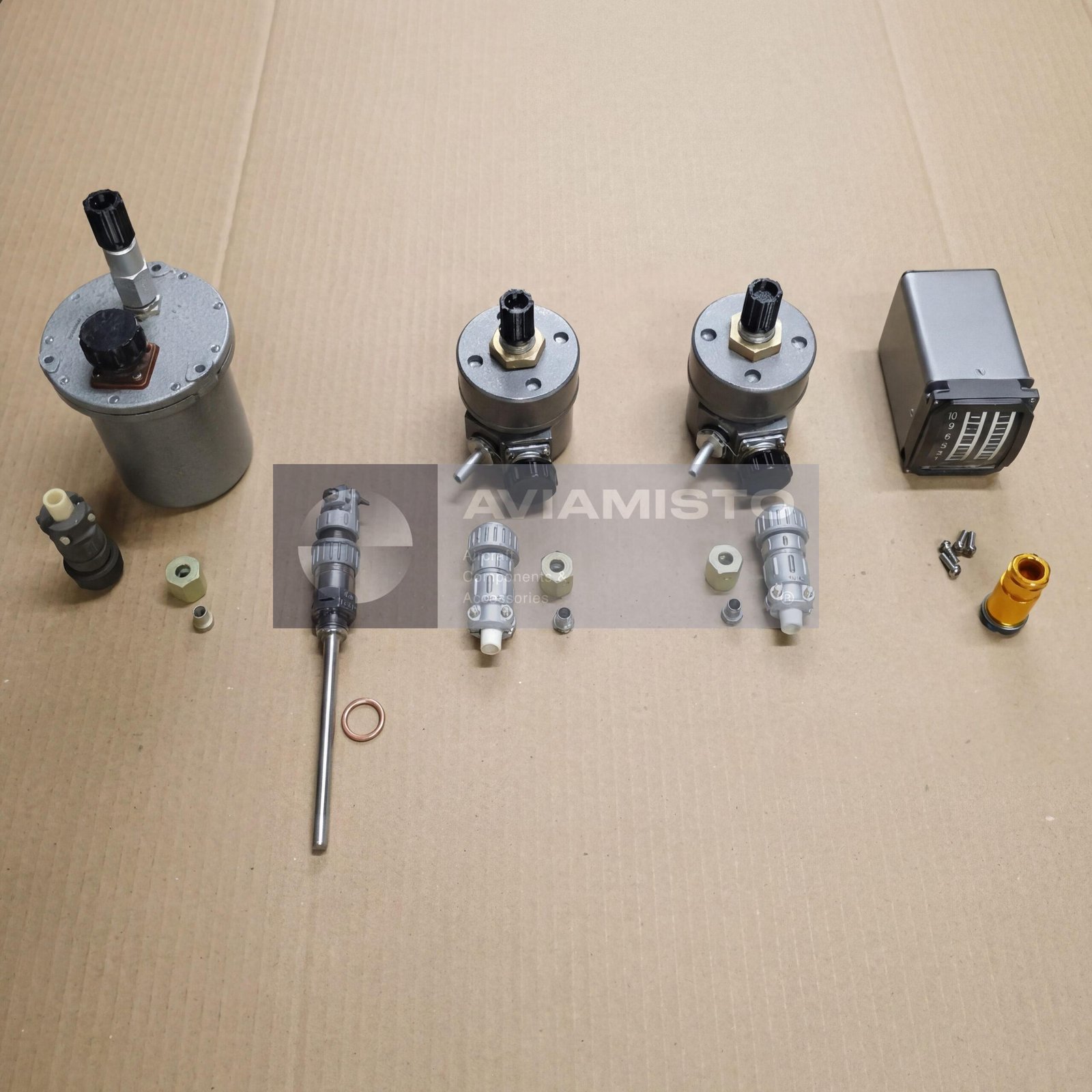

Комплект поставки: Указатель режимов УР-117М; датчик высотной коррекции ДВК; приемники давления ПМ-10МР — 2 шт.; приемник температуры П-1
Альтернативные обозначения: ИР-117М; IR-117M
Документация: Паспорт изготовителя и техническая документация
