РТ-12-6 серия 2
регулятор температуры
Описание

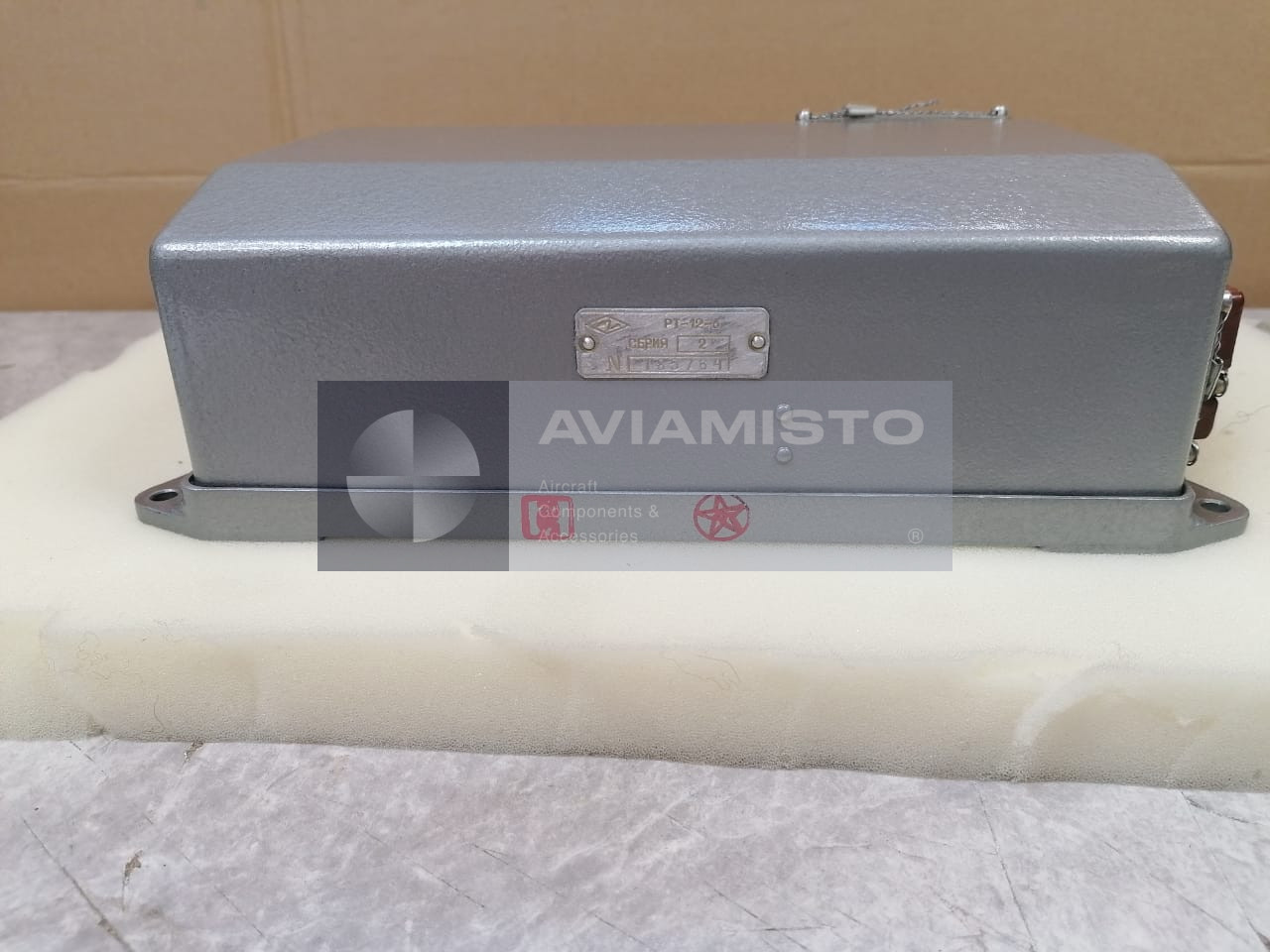

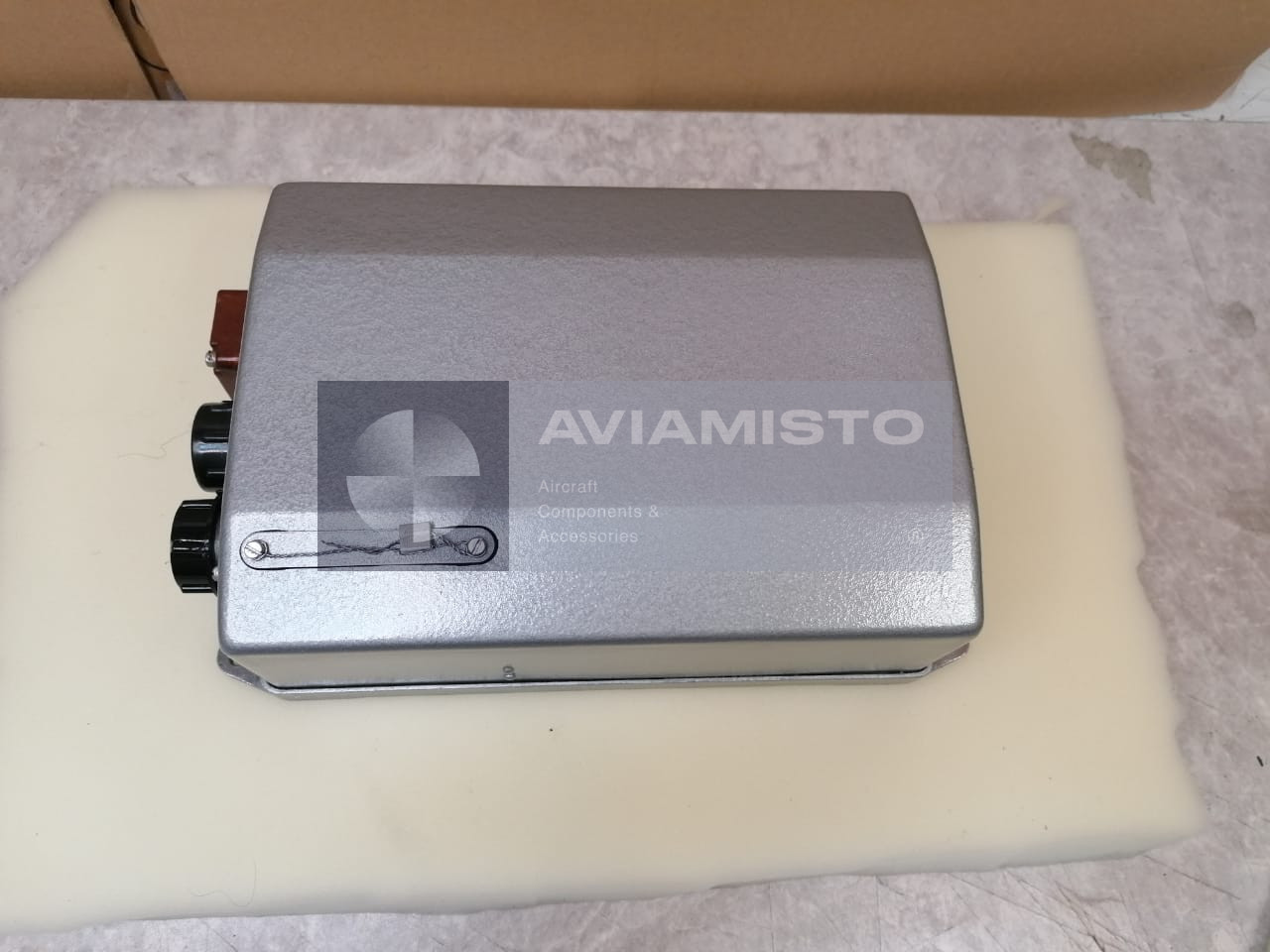

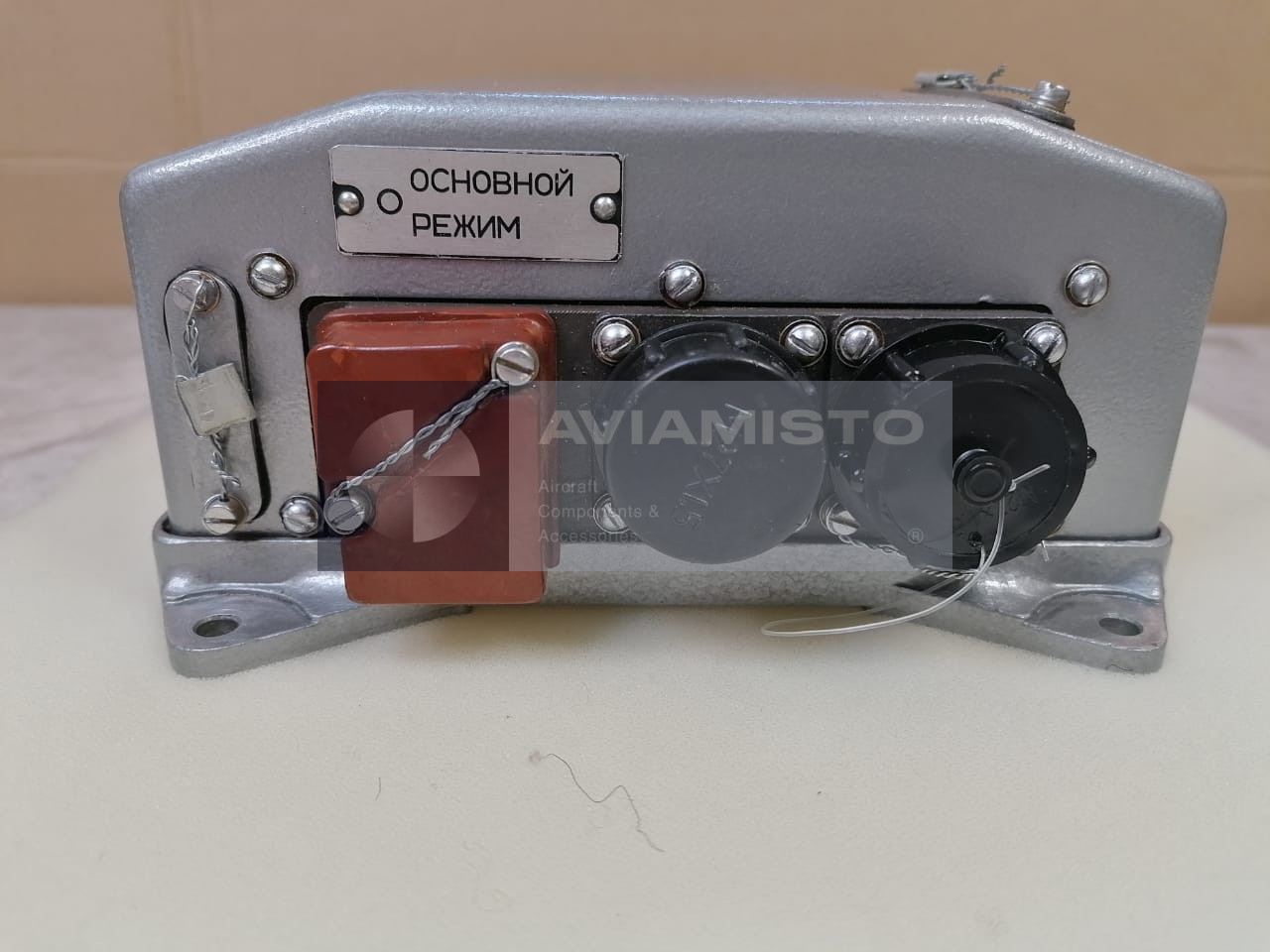

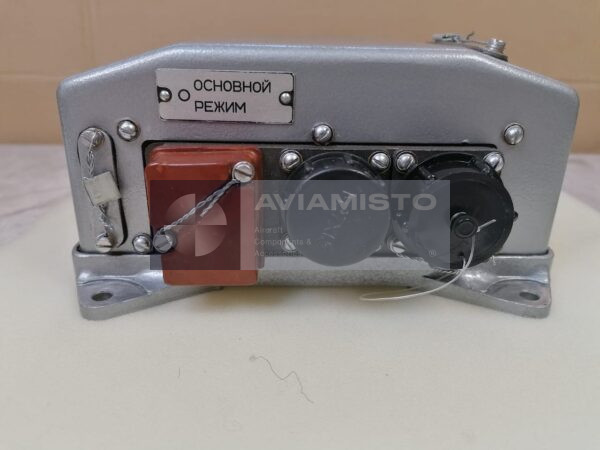

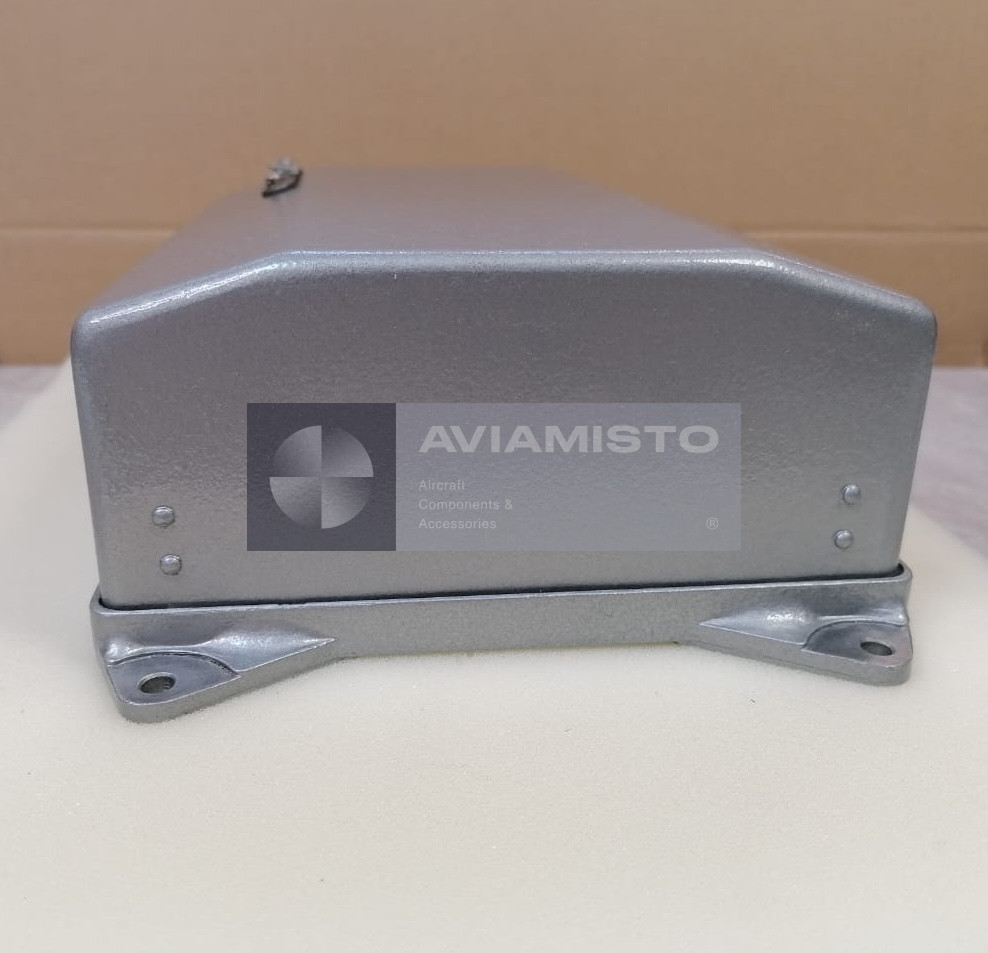

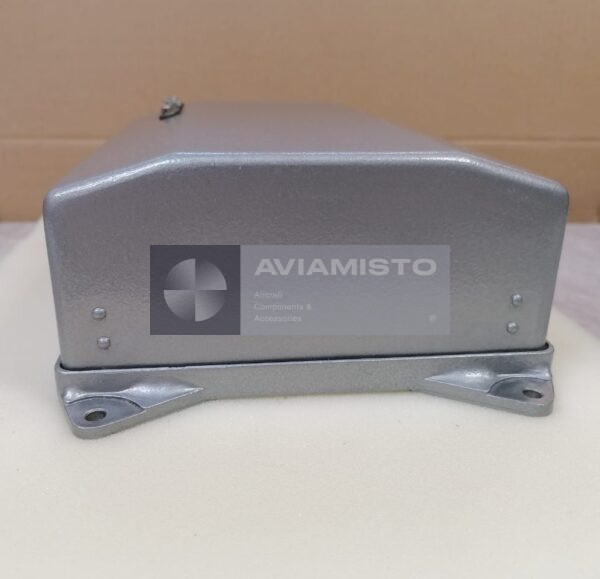

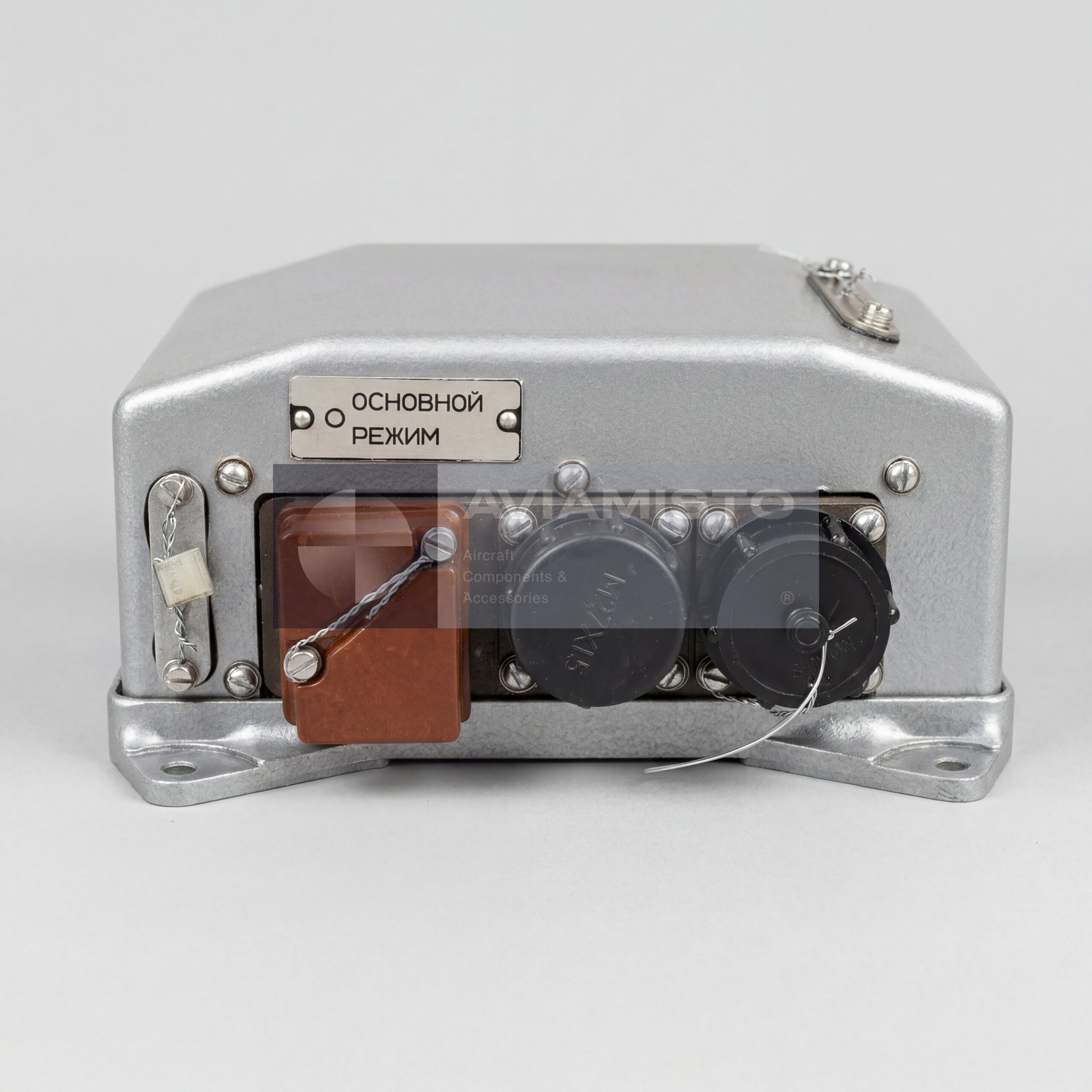

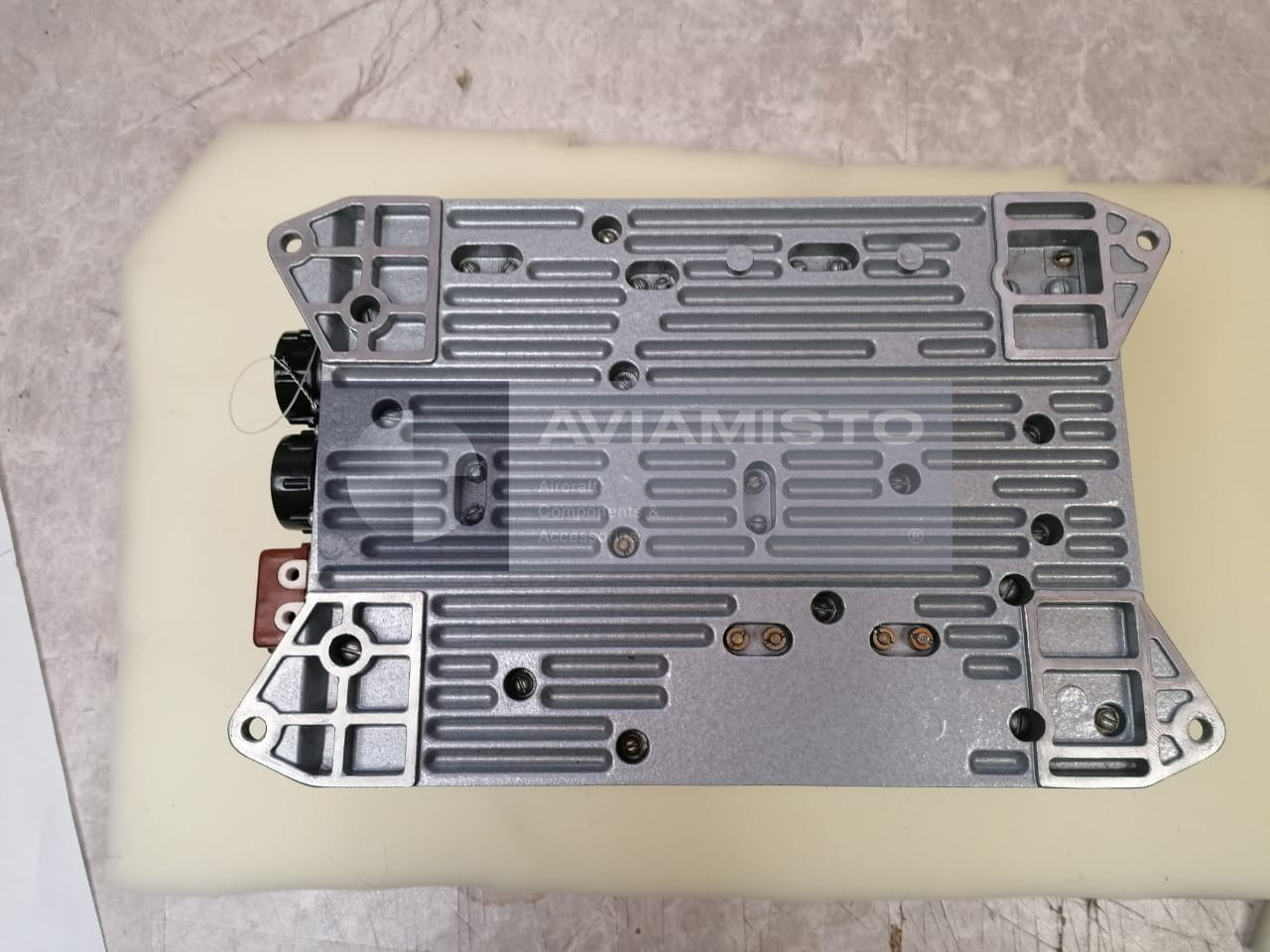

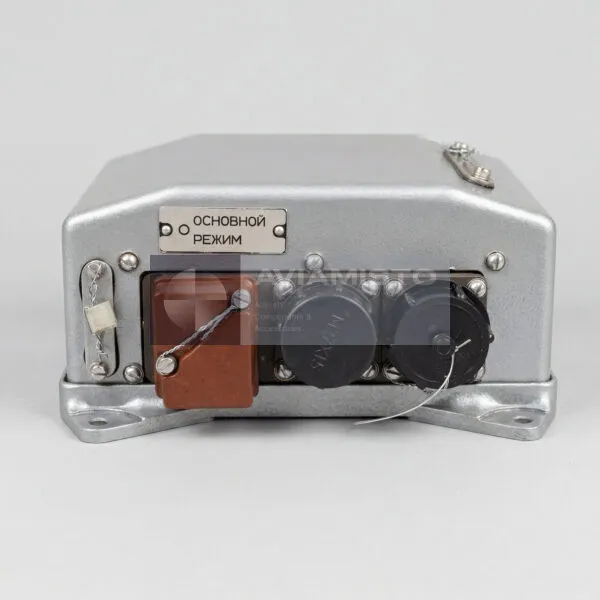

Регулятор температуры РТ-12-6 серия 2
РТ-12-6 серия 2 — авиационный регулятор температуры газов, применяемый в системах автоматического управления вертолетными двигателями. Блок ограничивает температуру газа перед турбиной компрессора и защищает двигатель от перегрева. Он работает в контуре температурного регулирования и не является только прибором индикации для экипажа. Его задача — обработать сигналы термопар и сформировать управляющее воздействие на топливную систему при приближении температуры к установленному пределу.
Полное описаниеСвернуть описание
Ограничение температуры через РТ-12-6 серия 2
В рабочем режиме регулятор получает сигналы от термоэлектрических датчиков, установленных в газовом тракте двигателя. Когда температура достигает заданного порога, блок выдает команду, влияющую на подачу топлива через исполнительный контур. Это позволяет не допустить перегрева и снизить риск повреждения элементов турбины. Такая функция особенно важна на мощных режимах, где двигатель работает близко к тепловым ограничениям.
РТ-12-6 серия 2 с термопарами Т-102
Регулятор работает с термопарной системой, обычно на базе параллельно соединенных термопар Т-102. Они формируют температурный сигнал для входной цепи регулятора. Цепь термопар нужно проверять как единый измерительный контур, потому что плохой контакт, повреждение проводки или обрыв термопары могут повлиять на работу ограничения. При нестабильной работе проверяют термопары, проводку, вход регулятора и документацию системы двигателя.
РТ-12-6 серия 2 с исполнительным механизмом ИМ-47
Регулятор взаимодействует с исполнительным механизмом ИМ-47 в системе управления подачей топлива. Когда требуется ограничить температуру, блок выдает импульсную команду на исполнительный контур, а механизм изменяет дозирование топлива через гидромеханическую часть управления. Так формируется замкнутый контур защиты: термопары измеряют температуру газа, регулятор обрабатывает сигнал, а исполнительный механизм корректирует подачу топлива. Блок может работать вместе с электронными регуляторами двигателя системы ТВ3-117.
Применение и заказ РТ-12-6 серия 2
РТ-12-6 серия 2 применяется на вертолетах семейства Ми-8, включая Ми-171 и Ми-172, а также на установках с двигателями ТВ3-117. Обычно на один двигатель устанавливается один регулятор, поэтому для двухдвигательного вертолета используются отдельные блоки левого и правого двигателя. Перед заказом нужно сверить серию, паспортные данные, тип воздушного судна, тип двигателя и установленную систему управления. Изделие также известно под обозначениями РТ-12-6 серия 2 и RT-12-6 Series 2.
Технические характеристики
- Тип изделия
- Авиационный регулятор температуры
- Функция
- Автоматическое ограничение температуры газов перед турбиной
- Применение / Где используется
- Системы температурного регулирования авиационных двигателей
- Система / Место установки
- Система управления двигателем / контур регулирования температуры
- Совместимые ВС / техника
- Ми-8МТ, Ми-171, Ми-172, Ми-24 с двигателями ТВ3-117
Все характеристикиСвернуть характеристики
- Рабочее напряжение
- 27 В постоянного тока ±10%
- Потребляемый ток
- ≤ 0.3 А
- Температура настройки
- 985 ±5 °C
- Настройка режима регулирования
- 150 ±6 °C ниже номинального значения
- Выходной сигнал
- Импульсный сигнал со скважностью 50 ±2%
- Система датчиков
- До 14 параллельно соединенных термопар типа Т-102
- Совместимый исполнительный механизм
- ИМ-47
- Конфигурация установки
- Один блок на двигатель
- Система индикации
- Индикация ограничения температуры / “ОГР n Тг”
- Альтернативные обозначения
- РТ-12-6 серия 2; RT-12-6 Series 2
- Документация
- Паспорт изделия и эксплуатационная документация
