ИП21-15
индикатор положения
Описание

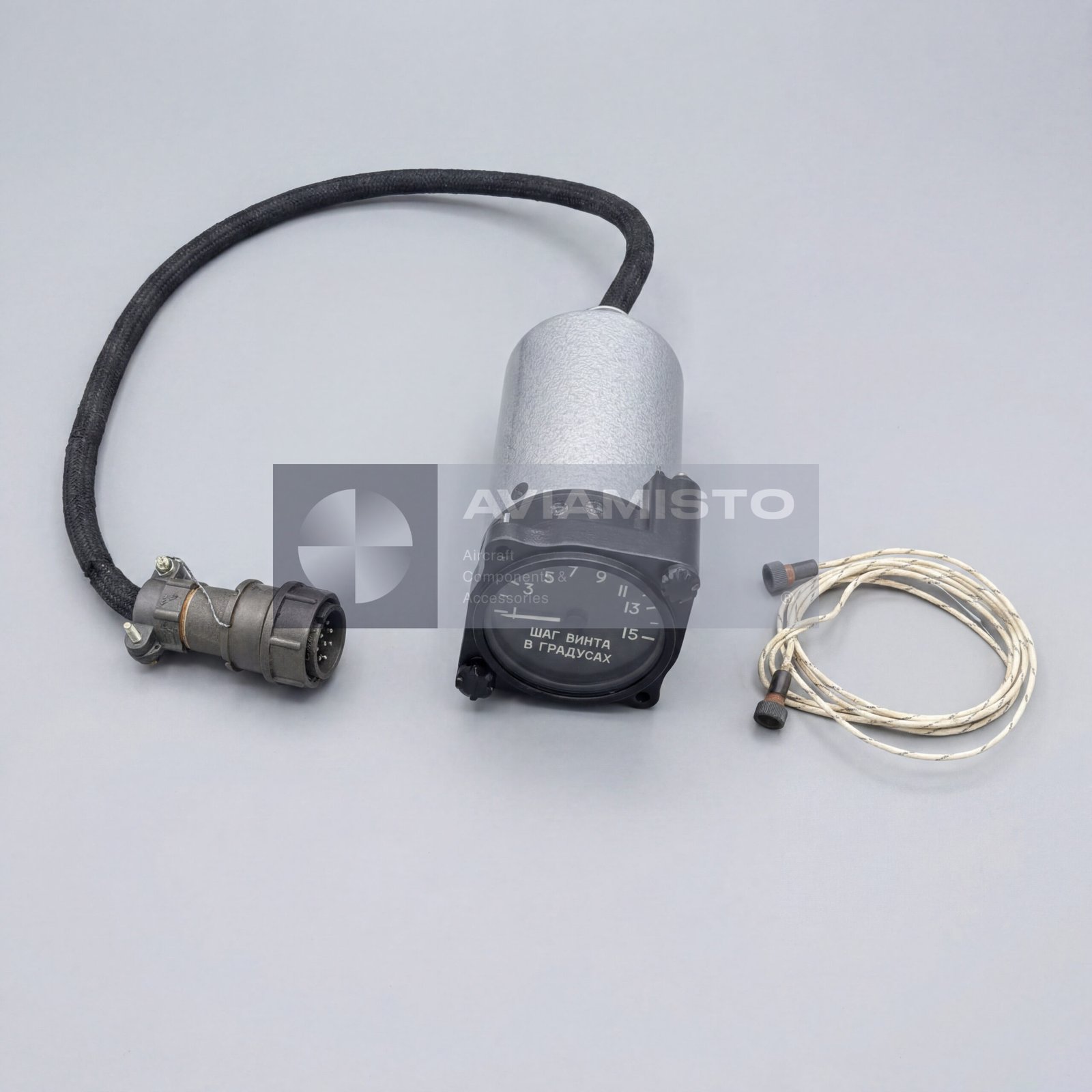

Индикатор ИП21-15 для авиационных систем
ИП21-15 — авиационный индикатор положения, применяемый для визуального контроля подвижных элементов воздушного судна. Прибор получает дистанционный сигнал и показывает положение или угол отклонения контролируемого механизма на шкале в кабине. В зависимости от трафарета и установленной системы он может использоваться для индикации шага несущего винта или положения других элементов, где требуется постоянный контроль со стороны экипажа.
Полное описаниеСвернуть описание
Дистанционная индикация через ИП21-15
Работа прибора основана на дистанционной сельсинной схеме. Датчик, установленный рядом с контролируемым механизмом, передает электрический сигнал на указатель в кабине. Индикатор преобразует этот сигнал в перемещение стрелки по шкале. Такая схема позволяет контролировать положение механизма без прямой механической связи с приборной доской. ИП21-15 является показывающим прибором и не выполняет функцию исполнительного механизма или привода.
ИП21-15 с датчиками типа ДС
Индикатор работает в связке со специализированными сельсинными датчиками, включая датчики типа ДС-11 или ДС-П в зависимости от конфигурации воздушного судна. Датчик и прибор должны соответствовать друг другу по схеме, питанию и назначению шкалы. Несовпадение типа датчика, трафарета шкалы или подключения может привести к неверным показаниям. При проверке системы нужно учитывать сам индикатор, датчик, проводку, питание и механическую связь на контролируемом узле.
Применение ИП21-15 на вертолетах
Прибор применяется в составе бортового оборудования гражданской и военной авиационной техники, включая вертолеты Ми-8, Ми-17 и Ми-171Е. В вертолетных системах он может входить в состав указателя положения или шага винта УП21-15. Точная функция зависит от модификации борта, компоновки панели и установленной схемы индикации. Внешне похожие приборы могут отличаться шкалой, подсветкой или подключением, поэтому применяемость нужно подтверждать по документации.
Идентификация и заказ ИП21-15
Перед заказом нужно сверить полную маркировку изделия и документацию. Для ИП21-15 указываются технические условия 6Ж2.511.014ТУ и код конструкторской документации 6Ж2.511.014-15. Важно подтвердить требуемую шкалу, напряжение подсветки, тип сопряженного датчика и место установки на приборной панели. Для точного подбора лучше указать тип воздушного судна, обозначение системы, маркировку установленного прибора и приложить фото шильдика или лицевой шкалы.
Технические характеристики
- Тип изделия
- Авиационный индикатор положения / измерительный индикатор
- Функция
- Визуальная индикация положения или угла отклонения подвижных элементов воздушного судна
- Применение / Где используется
- Системы контроля механических узлов самолетов и вертолетов
- Система / Место установки
- Приборная панель кабины / дистанционная система индикации положения
- Совместимые ВС / техника
- Ми-8, Ми-17, Ми-171Е и близкие вертолетные конфигурации
Все характеристикиСвернуть характеристики
- Связанная система
- УП21-15 указатель положения / шага винта, в зависимости от установки
- Тип измерительной системы
- Дистанционная сельсинная система
- Совместимые датчики
- Сельсинные датчики типа ДС, включая ДС-11 или ДС-П в зависимости от конфигурации
- Питание сельсинной цепи
- 36 В переменного тока, 400 Гц
- Питание подсвета
- 5.5 В или 27 В постоянного тока, в зависимости от исполнения щитка
- Тип индикации
- Стрелочная индикация по шкале
- Назначение шкалы
- Шаг несущего винта или положение контролируемого механизма, в зависимости от трафарета
- Диапазон рабочих температур
- −60…+60 °C
- Корпус
- Круглый металлический корпус для утопленного монтажа
- Защита
- Пыле- и брызгозащищенное авиационное исполнение
- Крепление
- Фланцевое крепление винтами
- Технические условия
- 6Ж2.511.014ТУ
- Код КД
- 6Ж2.511.014-15
- Документация
- Паспорт изделия и документация системы ВС
