ДТПР Бак Д

Датчик ДТПР Бак Д в системе СКЭС-2027Б

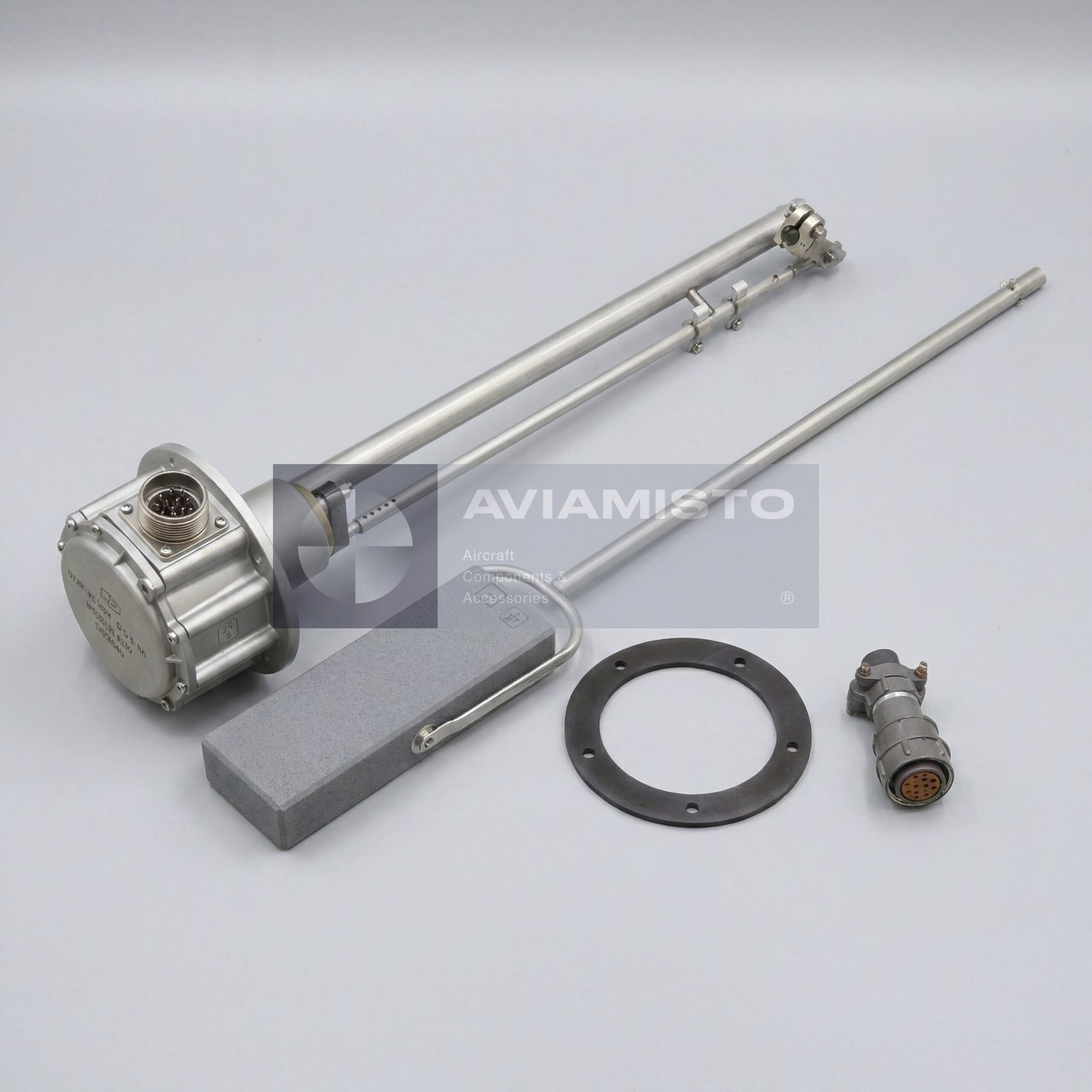

ДТПР Бак Д — рычажно-поплавковый датчик уровня топлива, входящий в комплект электрического керосиномера СКЭС-2027Б. Это исполнение устанавливается в дополнительном баке вертолетов семейства Ми-8 / Ми-17 / Ми-171, если такой бак предусмотрен комплектацией борта. Датчик передает сигнал уровня топлива в кабину. В англоязычных заявках такой узел лучше обозначать как fuel transmitter, то есть передатчик уровня топлива.

Измерение уровня топлива через ДТПР Бак Д

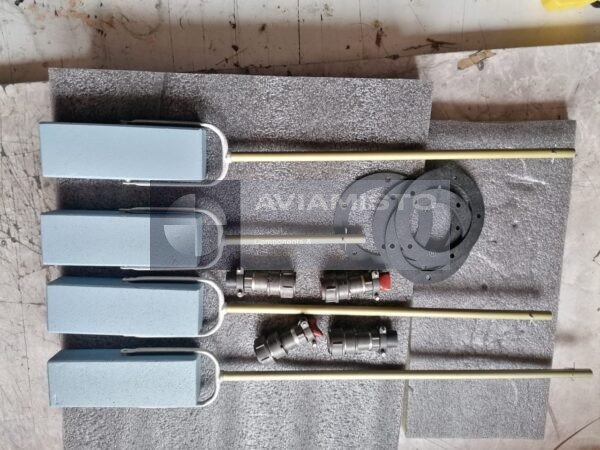

Работа датчика основана на поплавке и рычажной передаче. Когда уровень керосина в дополнительном баке меняется, поплавок перемещается и меняет электрический сигнал в измерительной цепи. После выбора нужного бака через переключатель экипаж видит показание на указателе керосиномера. Датчик не управляет подачей топлива и не измеряет расход. Его задача — передать уровень топлива из дополнительного бака в систему индикации.

Сигнал заправки от датчика Бак Д

Исполнение Бак Д связано с сигнализацией заправки дополнительного бака. При достижении установленного уровня заполнения цепь датчика может включать сигнал “БАК ПОЛОН”, используемый при наземной заправке. Для позиции Бак Д точка срабатывания сигнала “ЗАПРАВКА” составляет 897 л. Это значение относится именно к дополнительному баку, поэтому датчик Бак Д нельзя заменять исполнениями Бак Р, Бак Пл или Бак Ппр без сверки с документацией.

ДТПР Бак Д с указателем БЭ-09К и переключателем П8У

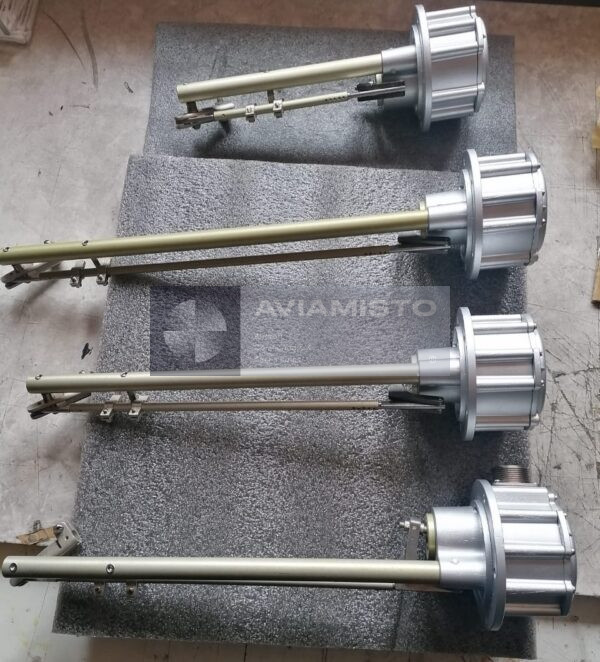

Датчик работает в одной измерительной цепи с указателем БЭ-09К, переключателем баков П8У и другими датчиками ДТПР комплекта СКЭС-2027Б. Бак Д соответствует дополнительному баку. Бак Р относится к расходному баку, Бак Пл — к левому подвесному, а Бак Ппр — к правому подвесному. Если показания на приборе неверные, нужно проверять не только датчик, но и переключатель, указатель, проводку, массу и цепи настройки.

Идентификация и заказ ДТПР Бак Д

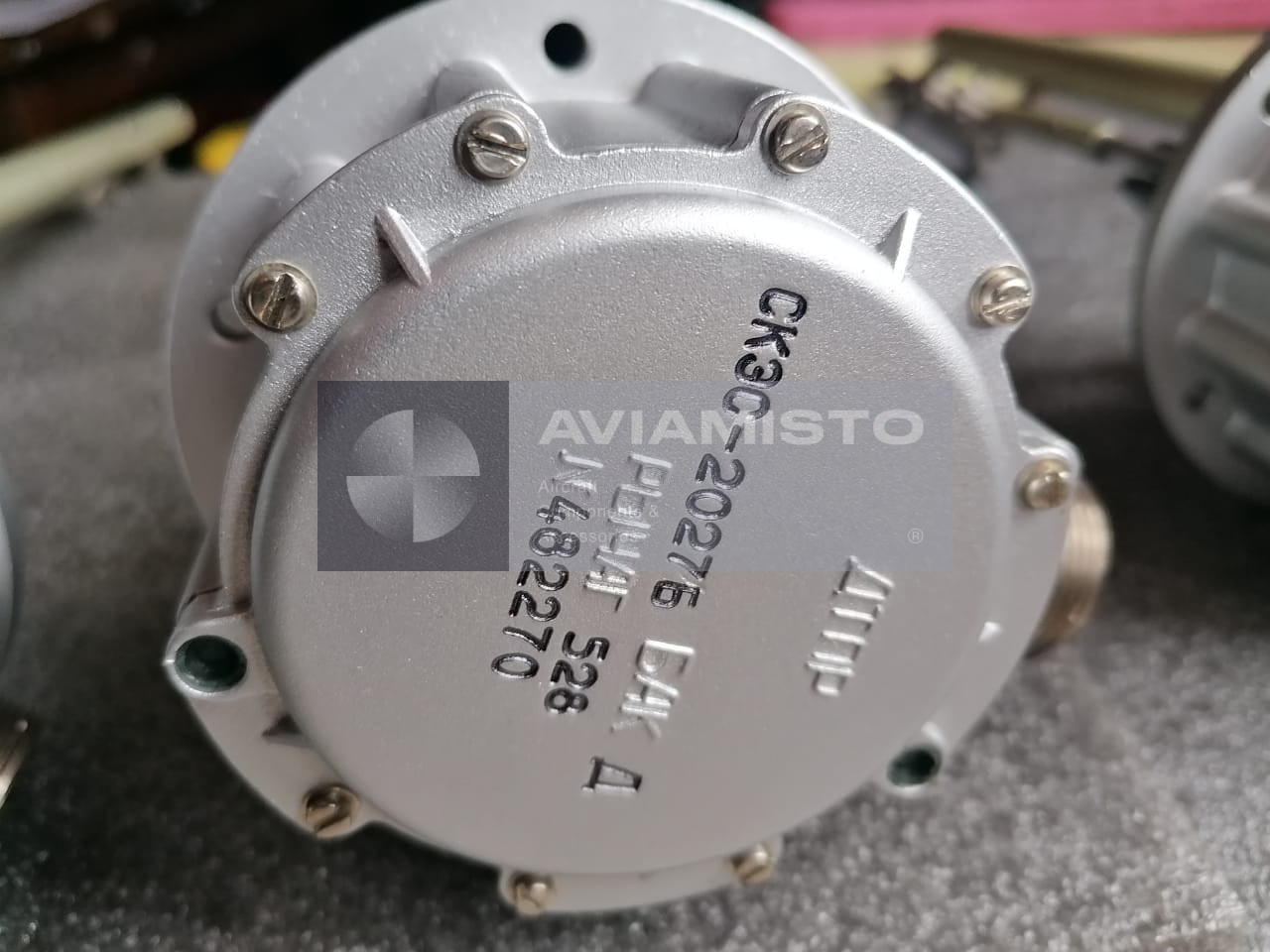

Перед заказом нужно точно подтвердить позицию бака. Бак Д означает дополнительный бак. Внешне похожий датчик от другой позиции может отличаться рычажной геометрией, электрической настройкой и точкой срабатывания сигнализации. Для правильного подбора лучше указать тип вертолета, установленную систему керосиномера, позицию бака, маркировку датчика и приложить фото изделия или записи в паспорте. Изделие также известно под обозначениями ДТПР Бак Д, датчик СКЭС-2027Б Бак Д и DTPR Tank D fuel transmitter.

Тип изделия: Рычажно-поплавковый датчик уровня топлива
Функция: Измерение уровня топлива в дополнительном баке; выдача сигнала заправки
Применение / Где используется: Системы индикации количества топлива вертолетов
Система / Место установки: Дополнительный бак / измерительная цепь СКЭС-2027Б
Состав изделия: Входит в комплект электрического керосиномера СКЭС-2027Б
Совместимые ВС / техника: Вертолеты семейства Ми-8 / Ми-17 / Ми-171, включая Ми-171Е
Совместимое оборудование: Указатель БЭ-09К, переключатель П8У, датчики ДТПР, имитатор ИДП-1
Позиция бака: Бак Д / дополнительный бак
Измеряемая среда: Авиационный керосин
Выходной сигнал: Сигнал уровня топлива на указатель в кабине
Сигнализация заправки: Бак Д, 897 л
Документация: Паспорт СКЭС-2027Б, документация топливной системы ВС, паспорт изделия
