БЭ-9Е
Электронный блок
Описание

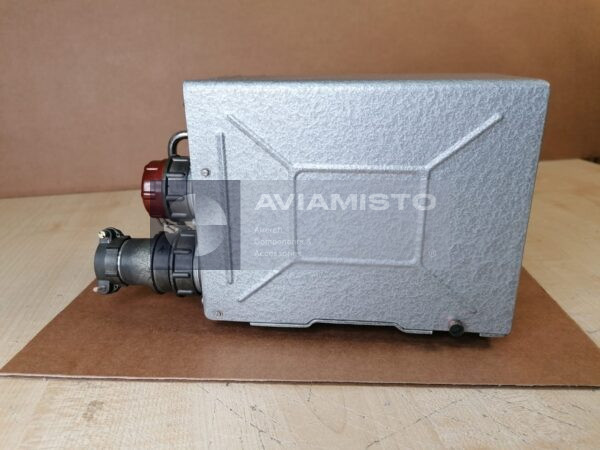

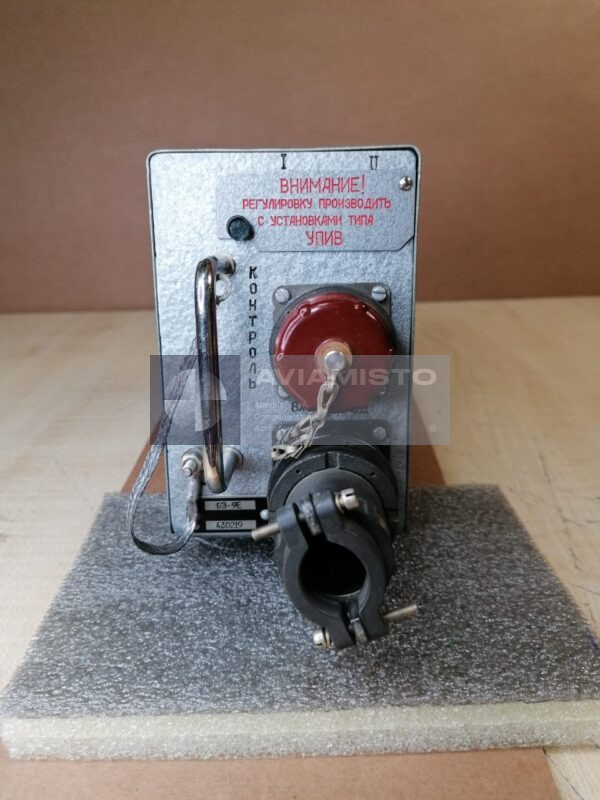

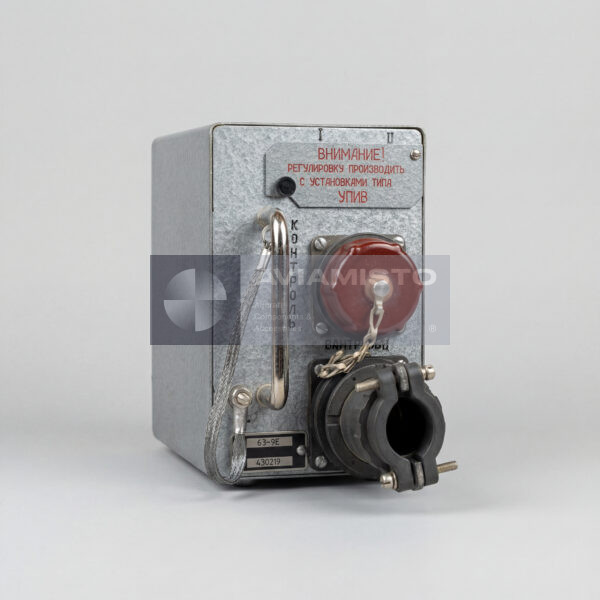

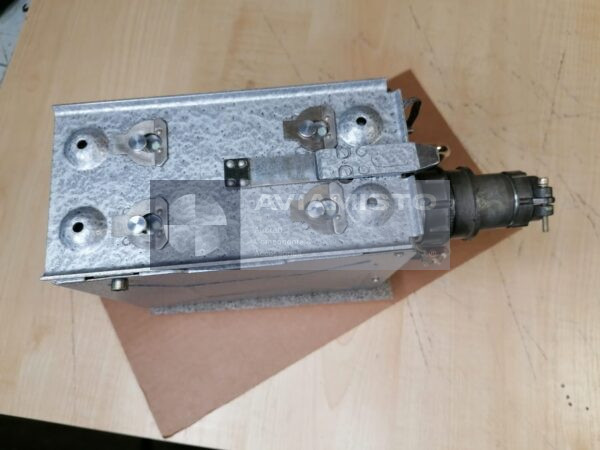

Электронный блок БЭ-9Е в аппаратуре ИВ-500Е
БЭ-9Е — электронный блок обработки сигналов, применяемый в составе аппаратуры контроля вибрации двигателей ИВ-500Е. Это базовое исполнение блока, без обозначения «серия 2». Он принимает сигналы от датчиков МВ-03 или МВ-03-1, установленных на двигателях, и формирует выходы для кабиной сигнализации. Сам блок вибрацию механически не измеряет. Его работа начинается после датчика и согласующего устройства УСС-6, когда в систему уже поступает подготовленный электрический сигнал.
Полное описаниеСвернуть описание
Логика предупреждения через БЭ-9Е
В работе БЭ-9Е сравнивает входной сигнал вибрации с заданными порогами системы. При достижении предупредительного уровня блок включает желтую сигнализацию в кабине. При выходе вибрации в опасный диапазон срабатывает красная сигнализация. В зависимости от схемы конкретного борта этот выход может быть связан с цепями предупреждения или автоматической защиты двигателя. По сути, БЭ-9Е является решающим блоком в цепи ИВ-500Е: получает сигнал, сравнивает его с порогом и выдает команду индикации.
БЭ-9Е с датчиками МВ-03 и УСС-6
В системе ИВ-500Е блок БЭ-9Е работает совместно с пьезоэлектрическими датчиками МВ-03 / МВ-03-1 и согласующими устройствами УСС-6. Датчики устанавливаются на корпусах двигателей, УСС-6 подготавливают сигнал, а БЭ-9Е выполняет сравнение и коммутацию выходов. Типовая цепь прохождения сигнала: МВ-03 или МВ-03-1 → УСС-6 → БЭ-9Е → световая сигнализация в кабине. При отказе сигнализации проверять нужно всю цепь, а не только электронный блок.
Применение БЭ-9Е на воздушных судах
БЭ-9Е применяется на вертолетах семейства Ми-8 / Ми-17 и других воздушных судах с двигателями ТВ3-117, если на них установлена аппаратура контроля вибрации ИВ-500Е. Система работает в полете и на земле, отслеживая признаки повышенной вибрации двигателя. Такие отклонения могут быть связаны с дисбалансом ротора, нарушением центровки валов, износом подшипников или другими динамическими неисправностями. Конкретная установка зависит от версии ВС, датчиков, панели сигнализации и схемы проводки.
Идентификация и заказ БЭ-9Е
Перед заказом БЭ-9Е маркировку блока нужно сверить с паспортом аппаратуры ИВ-500Е, схемой подключения и перечнем установленного оборудования. Это важно, потому что БЭ-9Е и БЭ-9Е серия 2 могут встречаться в похожих системах, но не всегда заменяются друг на друга без проверки документации. Для точного подбора лучше указать тип ВС, тип двигателя, конфигурацию ИВ-500Е и приложить фото шильдика блока. Изделие также известно под обозначениями БЭ-9Е, БЭ9Е, BE-9E, BE9E и 6Л2.009.005.
Технические характеристики
- Тип изделия
- Электронный блок обработки сигналов вибрации
- Функция
- Обработка вибросигнала и формирование логики предупреждения
- Применение / Где используется
- Системы контроля вибрации двигателей и кабиной сигнализации
- Система / Место установки
- Аппаратура контроля вибрации ИВ-500Е
- Совместимые ВС / техника
- Ми-8, Ми-17, Ми-171 и другие ВС с двигателями ТВ3-117 и аппаратурой ИВ-500Е
Все характеристикиСвернуть характеристики
- Входные сигналы
- От датчиков МВ-03 / МВ-03-1 через согласующие устройства УСС-6
- Выходные сигналы
- Желтая предупредительная и красная аварийная сигнализация
- Цепь прохождения сигнала
- МВ-03 / МВ-03-1 → УСС-6 → БЭ-9Е → световая сигнализация в кабине
- Порог предупредительной сигнализации
- Около 45 мм/с, стандарт системы
- Порог опасной вибрации
- Около 60 мм/с, стандарт системы
- Совместимость с самопроверкой
- Через кнопку проверки аппаратуры ИВ-500Е
- Питание
- 115 В переменного тока, 400 Гц
- Установка
- Отсек авионики или крепления в грузовой кабине
- Альтернативные обозначения
- БЭ-9Е, БЭ9Е, BE-9E, BE9E, 6Л2.009.005
- Документация
- Паспорт предоставляется по запросу
