Указатель температуры
2УТ-6К
Цена по запросу
Указатель температуры
Описание изделия
Авиационный указатель температуры 2УТ-6К
2УТ-6К — авиационный двухканальный указатель температуры, применяемый для визуального контроля температуры газов двигателей. Он устанавливается на приборной панели и дает экипажу прямое показание по двум двигателям. Прибор относится к системе контроля работы двигателя, а не к исполнительным или защитным устройствам. Он показывает температуру по сигналам от термоэлектрических датчиков, установленных в тракте выхлопных газов. На вертолетах Ми-8 и Ми-17 такая индикация входит в штатный комплект контроля работы силовой установки.
Индикация температуры через 2УТ-6К
В работе 2УТ-6К получает термоэлектрические сигналы от датчиков температуры и отображает значение двумя независимыми стрелками. Каждый канал относится к своей линии двигателя. Это позволяет экипажу сравнивать температурный режим обоих двигателей при запуске, прогреве, взлете, наборе высоты и крейсерском полете. Сам указатель не является усилителем сигнала в электронном смысле. Он работает как магнитоэлектрический логометрический прибор, включенный в цепь измерения температуры.
2УТ-6К в системах контроля Ми-8 и Ми-17
2УТ-6К применяется на вертолетах семейства Ми-8, включая Ми-17, в составе системы контроля температуры газов двигателей. Обычно он связан с термопарами, переходными блоками, усилителями и жгутами проводки, которые образуют цепь измерения температуры. В этой же группе оборудования могут использоваться усилители 2УЭ-6Б серия 2, переходные блоки ПК-6 и термопары типа Т-93 или аналогичные датчики. Конкретная схема зависит от модификации вертолета и установленного комплекта оборудования.
Конструкция прибора 2УТ-6К

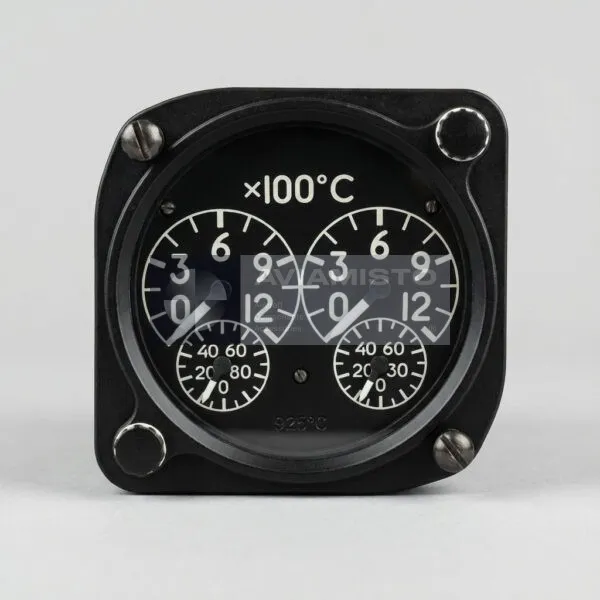

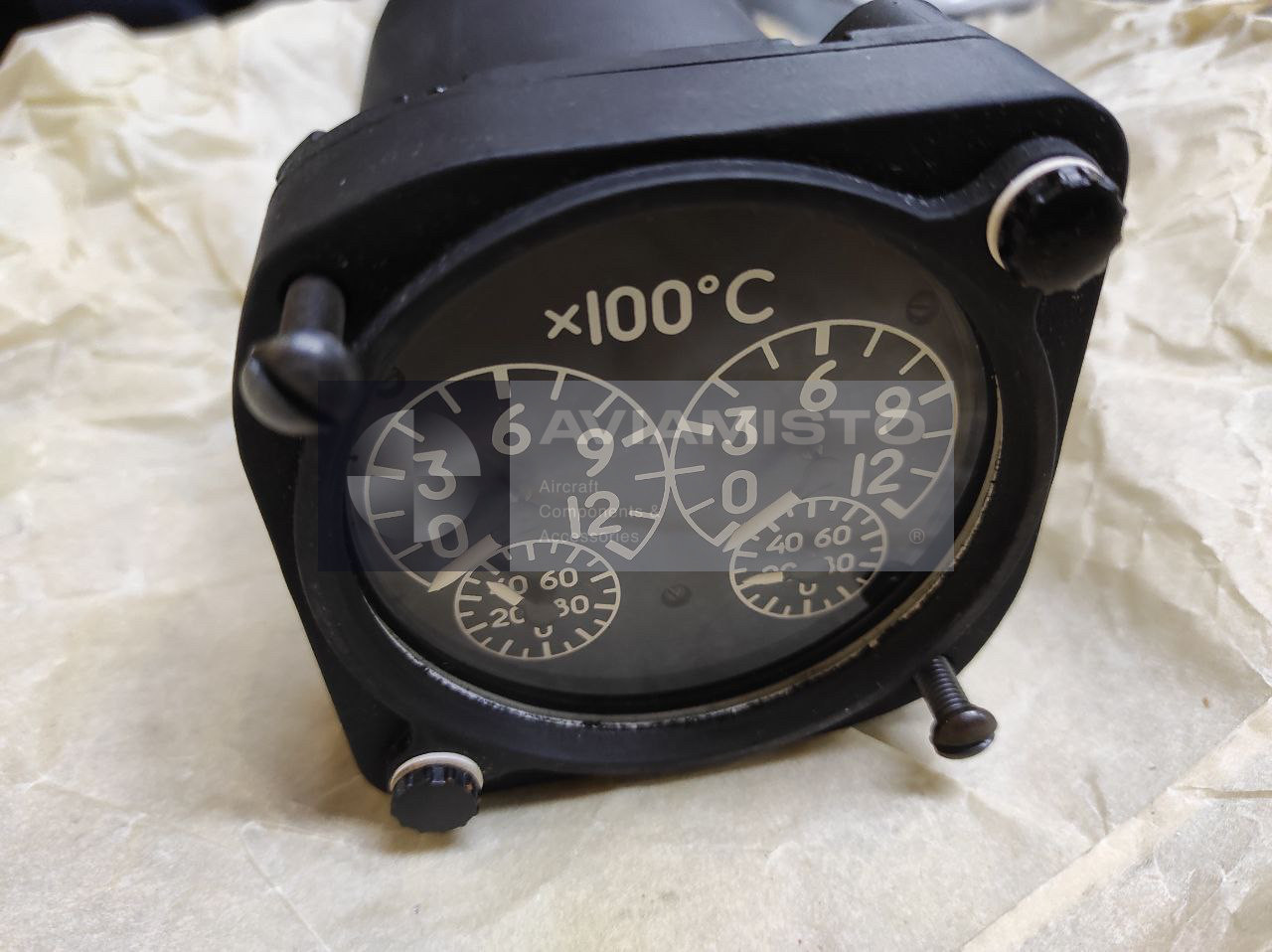

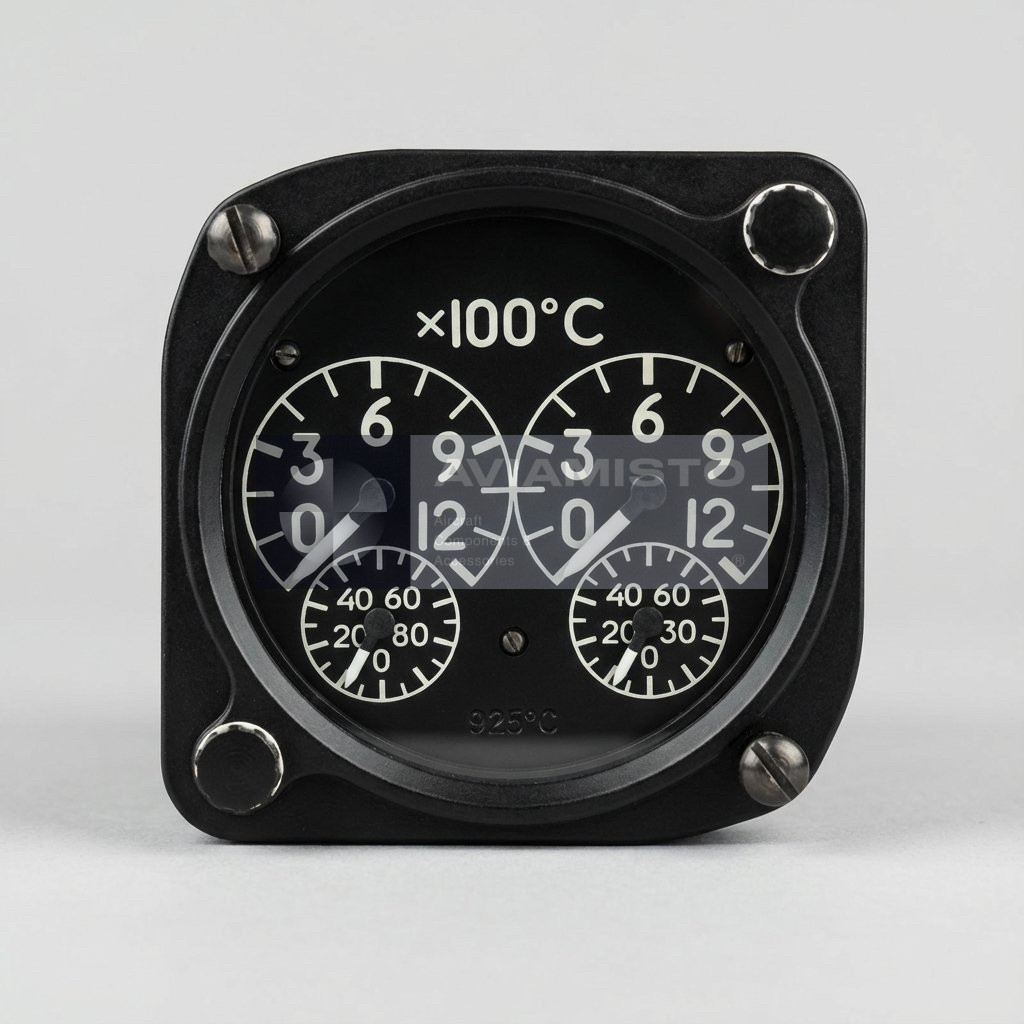

Указатель выполнен как двухстрелочный кабинный прибор с двумя измерительными каналами в одном корпусе. Шкала позволяет экипажу считывать температуру газов в рабочем диапазоне, с грубым и точным отсчетом в зависимости от исполнения прибора и компоновки панели. Измерительная цепь питается от термо-ЭДС термопары, а подсветка подключается отдельно к цепи освещения кабины. Поэтому отказ подсветки не всегда означает отказ измерения, а отсутствие показаний не всегда связано только с самим указателем.
Идентификация и заказ 2УТ-6К
Перед заказом 2УТ-6К маркировку нужно сверить с каталогом деталей, компоновкой приборной панели и документацией системы измерения температуры. Похожие указатели могут отличаться шкалой, напряжением подсветки, разъемом или разрешенной установкой. Для точного подбора лучше указать тип вертолета, установленную систему измерения, тип датчиков и приложить фото шильдика прибора, если оно есть. Изделие также известно под обозначениями 2УТ-6К и 2UT-6K.
Технические характеристики
Тип изделия: Двухканальный указатель температуры газов
Функция: Визуальная индикация температуры газов двух двигателей
Применение / Где используется: Системы контроля работы авиационных двигателей
Система / Место установки: Приборная панель
Совместимые ВС / техника: Вертолеты Ми-8, Ми-17
Диапазон измерения: 0…1200 °C
Тип индикации: Двухстрелочный, два независимых канала
Принцип измерения: Магнитоэлектрический логометр с термоэлектрическим входом
Тип шкалы: Двойная шкала, грубый и точный отсчет
Погрешность: ±10–15 °C в рабочем диапазоне
Диапазон рабочих температур: −60…+60 °C
Питание измерительной цепи: От термо-ЭДС термопары
Питание подсветки: 5.5 В или 27 В, в зависимости от системы ВС
Масса: Около 0.9–1.0 кг
Документация: Паспорт изделия и техническая документация
